本方案专为小区、建筑工地、工厂等场景的高空（100 米）抛物监控而设计，主要监督

人在高空抛洒杂物的不文明行为（高空抛物），从而避免可能对地面车辆、人员、公共财物等造成的伤害。通过本方案，可有效获取抛物者的楼层信息和高空抛物的事件整体记录，一定程度上遏制此不文明行为的发生。

一、 方案亮点

• 记录抛投过程，事件有据可循

楼层全覆盖，有效记录人员在高空进行抛洒杂物等不文明行为造成财物损坏、人员伤亡等事故过程。便于事后回查整个抛投过程。

• 震慑抛投人员，减少发生事故

通过安装监控设备，一定程度震慑抛投人员，减少不文明事件或重大事故的发生。

• 超高清图像捕捉

采用 4K 超高清星光摄像机，高层画质显示更加清晰，细节更清楚。

二、 方案构架

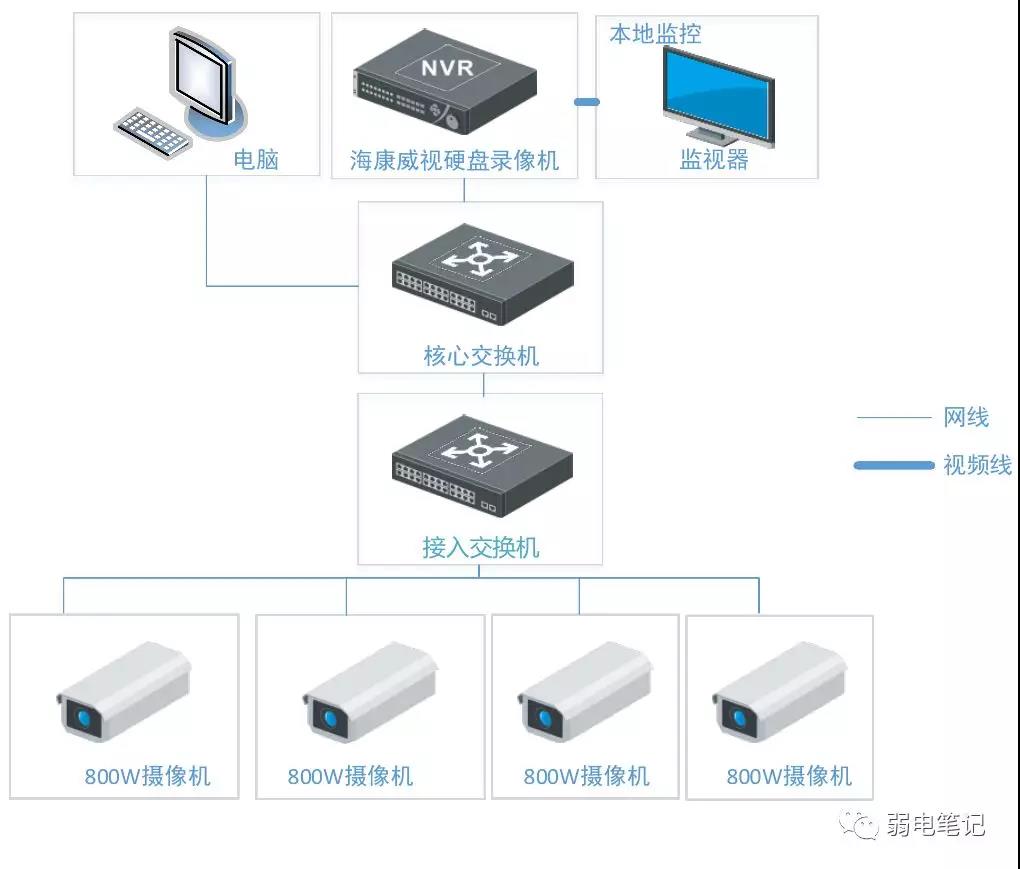

方案通过海康威视 800W 星光摄像机来实现图像的高清及远距离采集，通过交换机，将信号稳定传至后端录像机，实现监控预览、存储、回查等其他功能。

三、 方案实施

3.1 设备选型

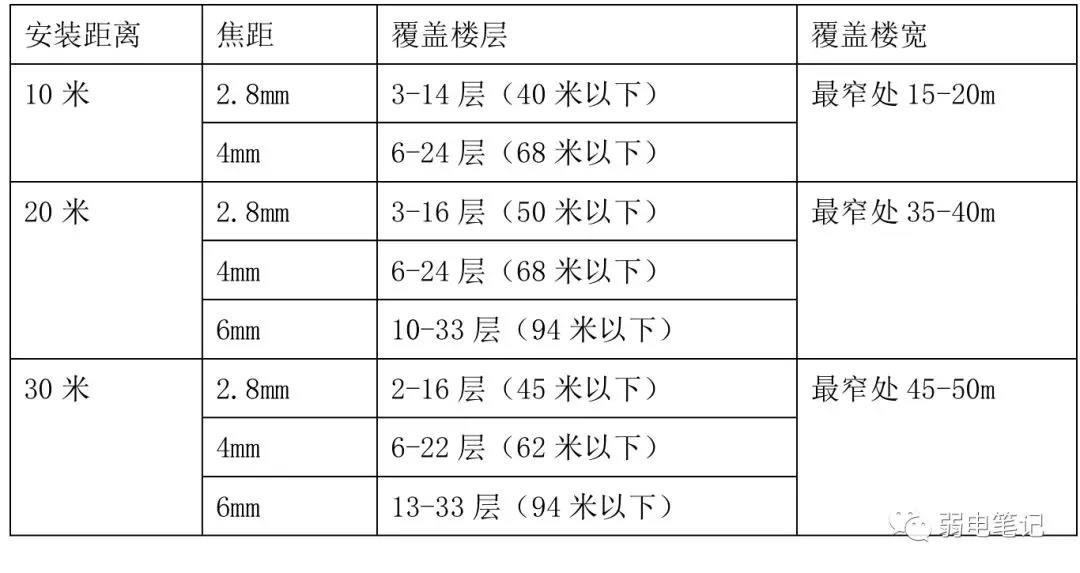

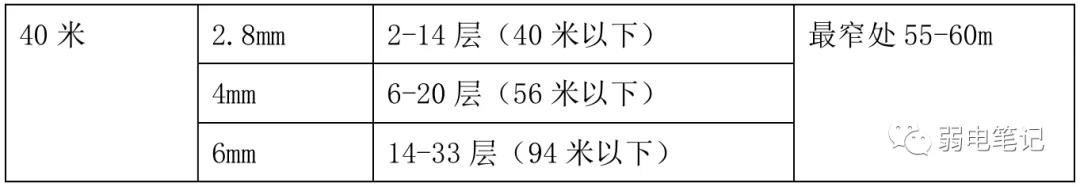

根据楼层高度的整体划分，以普通住宅一层 2.8米来进行计算，假设住宅区高层33层，通常需要两个摄像机上下组合监控。

（摄像机选用 800W 摄像机，画面显示更清晰，摄像机安装高度 3 米，高层监控时推荐安装距离从 20 米起，因为 10 米处安装仰角过大，楼层显示模糊，所以不推荐 10 米处安装）

3.2 安装注意事项

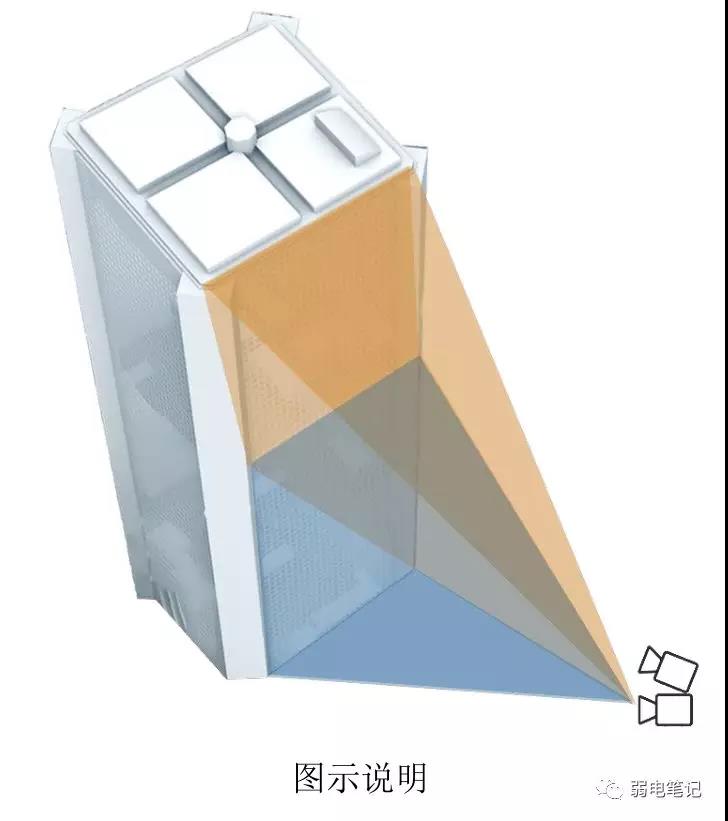

在住宅楼层高达 100 米时，需采用两个摄像机上下组合正对住宅楼，中间楼层建议重叠监控，实际安装如下图所示 。

镜头调节：支持水平 0-360°调节，垂直 0-75°调节，符合高空监控的仰角要求，以调整监控角度。

注意事项：

当需要将筒机安装到立杆上时，可不用膨胀螺丝进行安装，直接使用内六角螺丝进行固定安装。

室外摄像机墙壁安装推荐长壁装支架，不推荐使用短壁装支架或者吊装支架。

3.3 3 W 800W 超 高清 星光 摄像机 设备实测

住宅楼层高 3.1 米，总共 30 层，楼高约 100 米，采用超高清星光 800W 摄像机（6mm）和超高清星光 800W 摄像机（4mm）上下组合监控。

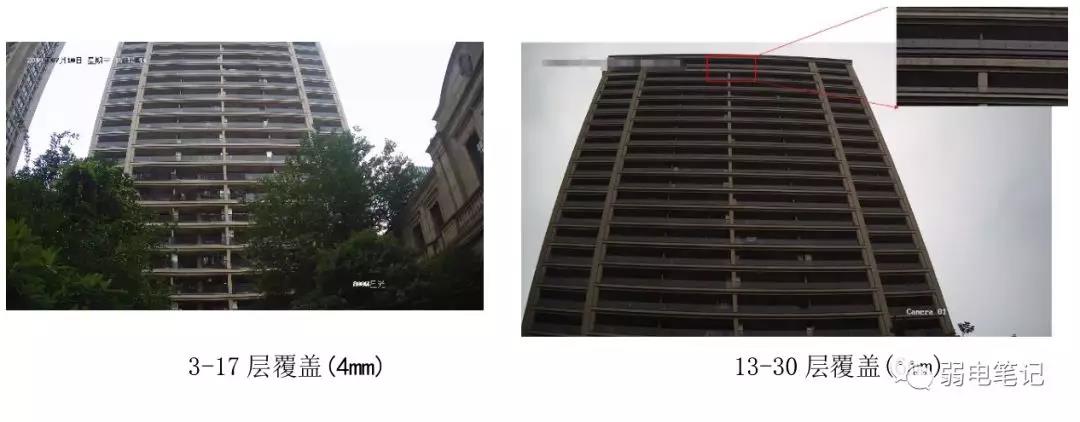

3.3.1 800W 摄像机安装距离 10 米实测

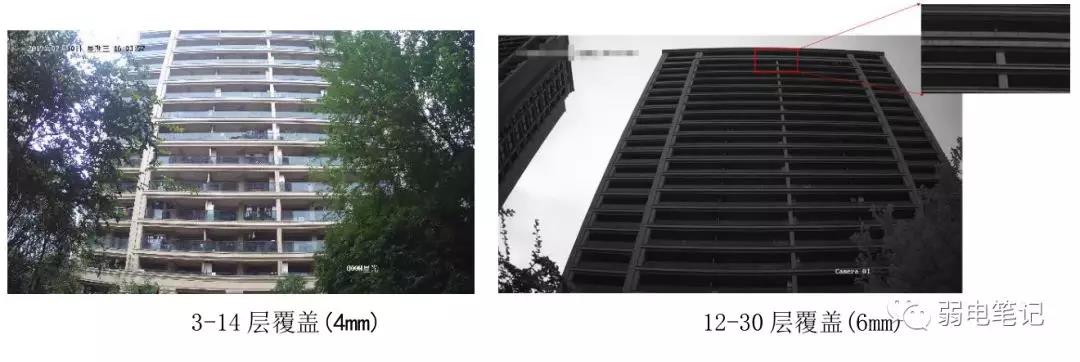

3.3.2 800W 摄像机安装距离 20 米实测

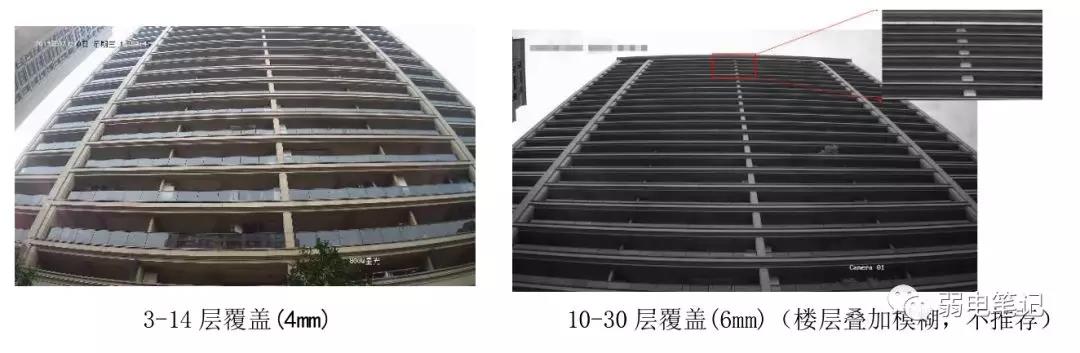

3.3.3 800W 摄像机安装距离 30 米实测

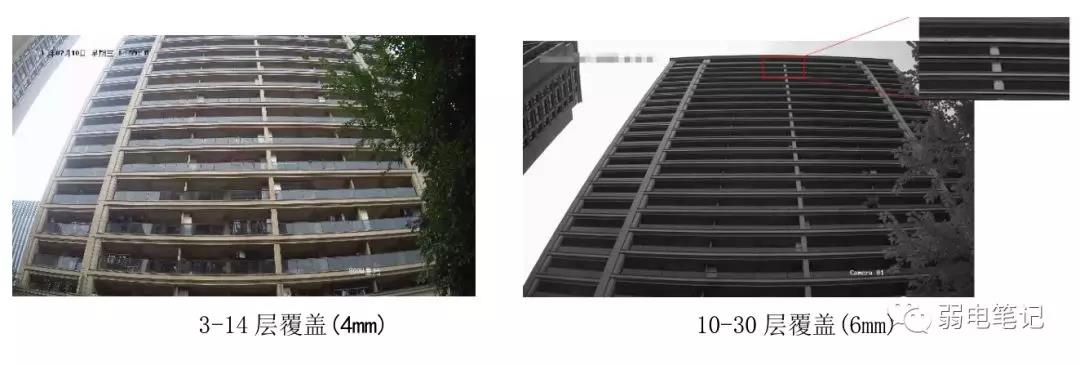

3.3.4 800W 摄像机安装距离 40 米实测

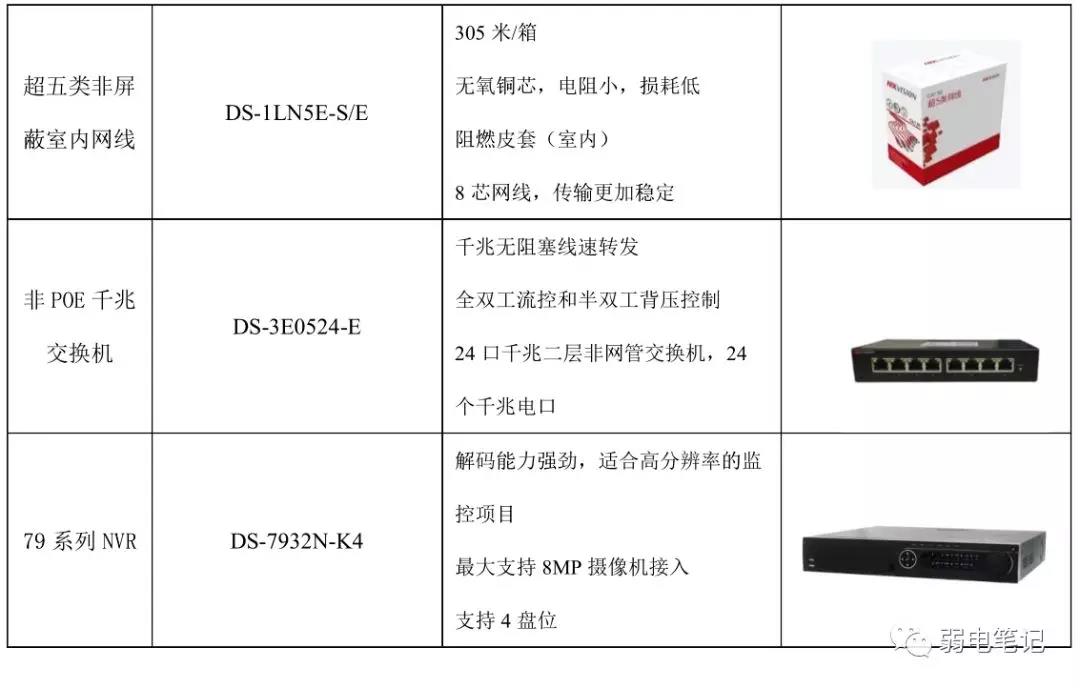

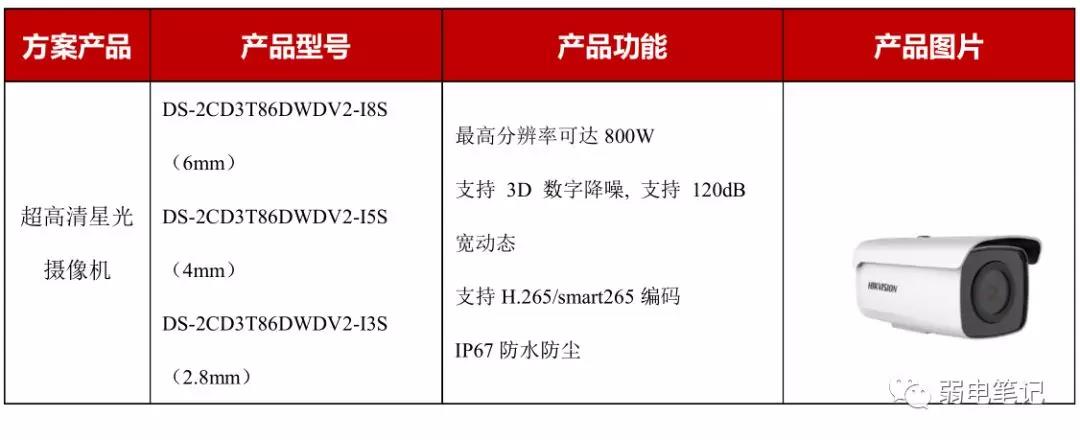

四、 产品清单
