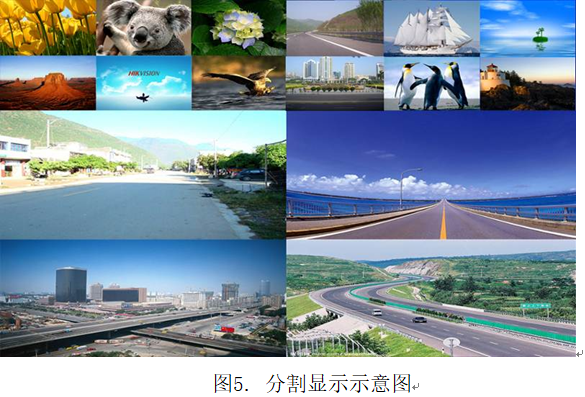

任意分割组合显示

以一个屏为单元可任意1、4、9、16路画面分割显示；可以任意几个大屏组合显示一路画面。

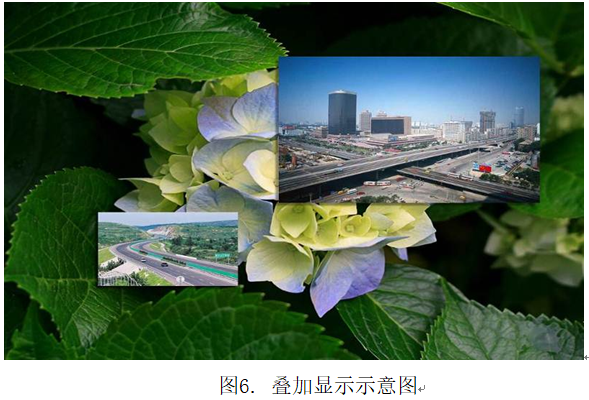

图像叠加漫游

可以将任意一个或者多个信号叠加到其他信号之上显示，并且可以随意移动，进行漫游。

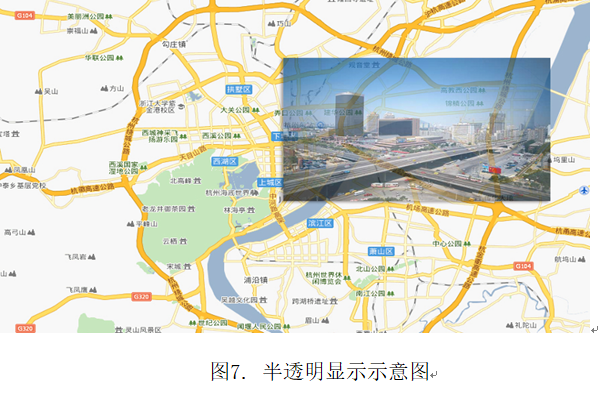

图像半透明混合处理

可将任意一个信号叠加到其他信号（地图）之上，图像透明度可调，即可以看到实图像又不覆盖其他信号。

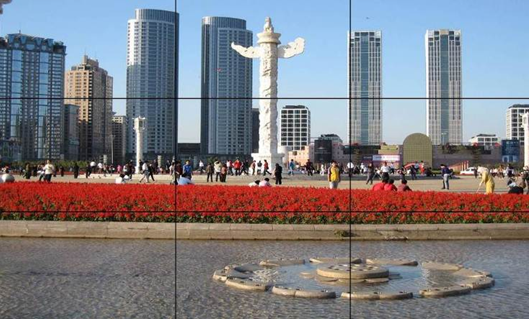

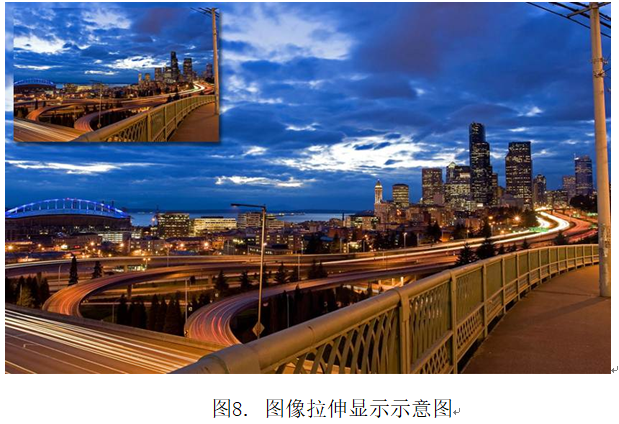

图像拉伸

可将一个信号在整个屏幕墙上随意缩放。

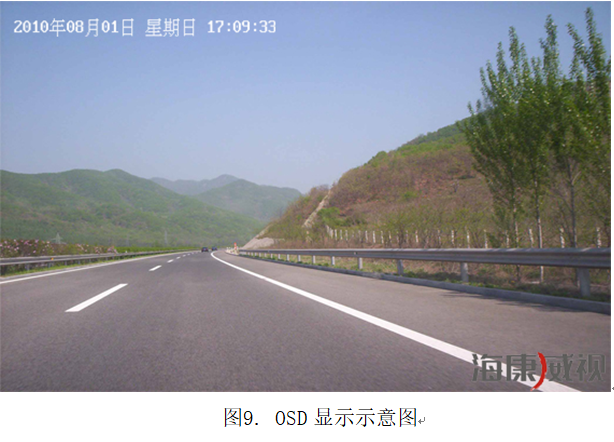

LOGO/OSD显示

在不占用视频输入的情况下，可通过网络在任意单元上以任意大小显示任意多幅静止图像，也可以是LOGO信息或地图。可在任意单元任意位置显示适量字库文本信息，文字透明度可调。

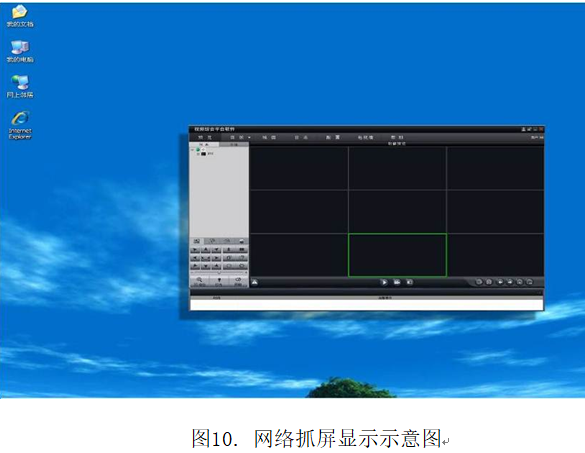

网络抓屏

可通过网络将远端电脑的操作界面投射到电视墙上(例如将客户端操作投像到大屏显示)。

1.1.1.1.1.1 视频综合平台亮点

高性能解码拼控

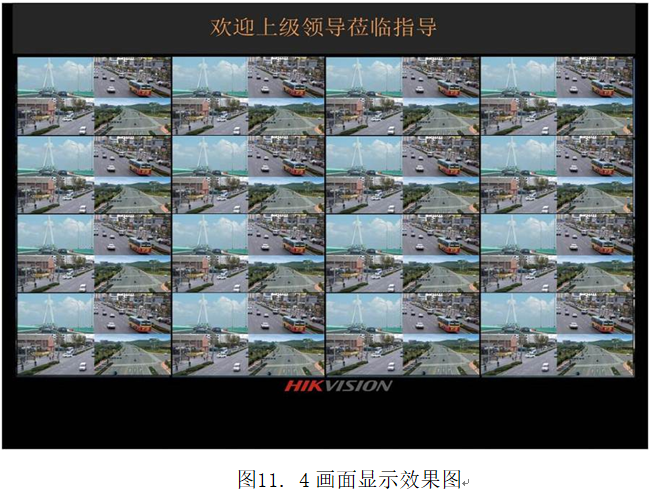

视频综合平台在规划时采用高性能DSP芯片，具备强大的解码能力，单板8个输出接口，具备128路D1或32路1080P的解码资源，只要使用一张板卡就可实现8个屏幕的4画面显示1080P的要求，并可满足16分割显示D1的资源要求，在这点上是同类任何产品单独使用或组合都无法实现的，同时能很好的解决多解码器多分割时出现的问题。四大优势如下：

1. 解码、拼接一体化设计，具备强大的解码性能和拼接性能：单块板卡支持32路1080P高清前端解码上墙，并可实现8块大屏的拼接，同时支持32个1080P全高清窗口的漫游漂移等功能。解码板的解码拼接一体化设计也避免了传统解码加拼控结构中解码器输出到拼控器输入的瓶颈。
2. 节约成本：解码能力强，能最大限度减少解码器数量，并无需拼控器设备；
3. 主码流解码：无需切换到子码流方式进行解码，图像切换时间短，基本无黑屏现象。

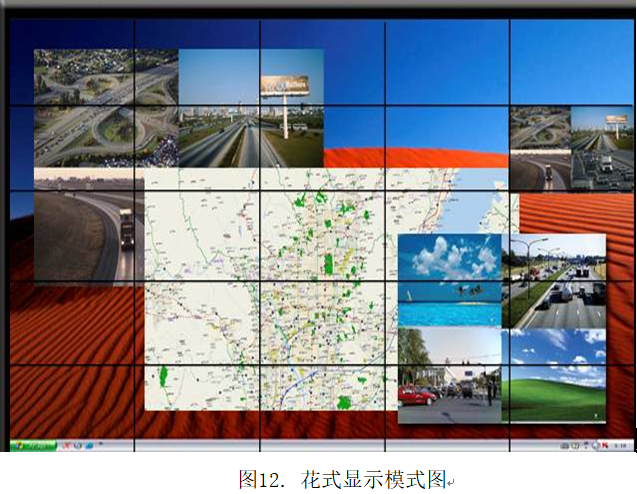

1. 而在此基础上还能进行多种花式视频显示，如开窗、漫游、组合等任意形式的显示模式。

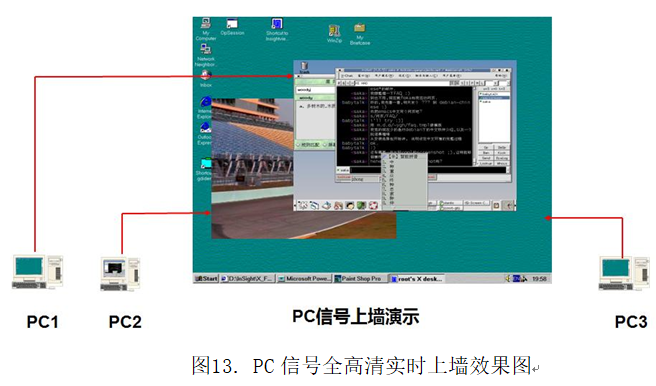

全高清电脑信号实时上墙

视频综合平台全新VGA输入板采用最先进芯片，支持1080P、1600*1200、1920*1200等多种全高清分辨率输入，并且上墙时采用非压缩的方式，很好的解决了客户的高清电脑视频上墙功能，并且能很好的满足客户实时性的要求。

在此基础之上，视频综合平台也具备网络抓屏上墙的模式，用来辅助使用，满足客户多数量、多类型的电脑上墙需求。

全方位系统管理功能

1）视频综合平台内嵌平台管理软件，平台管理软件按照标准架构设计。在硬件层面上包含解码功能、电视墙显示功能，在软件层面上包含设备接入服务、报警处理服务、存储管理服务、电视墙管理服务、用户接入服务、用户管理服务等模块，可方便的实现监控系统中除存储外的所有功能。

2）在解决软件兼容性问题方面，内嵌的平台软件与海康的前端摄像机、存储及一体机的硬件功能都完全兼容，并做过长期稳定性测试，保证系统的兼容性和稳定性。

3）并且由于软件内嵌，无需安装调试，只需要配置设备IP，添加前端及配置存储计划，设置电视墙显示模式即可将整个系统管理起来，解决了软件安装调试周期长的问题。

4）软件内嵌也提高了设备的性价比，解决客户建设小型监控系统资金不足的问题。

大屏幕显示子系统

大屏幕显示子系统建设的总体目标是：系统充分考虑到先进性、可靠性、经济性、可扩充性和可维护性等原则，建成一套采用先进成熟的技术、遵循布局设计优良、设备应用合理、界面友好简便、功能有序实用、升级扩展性好的液晶大屏幕拼接系统，以达到满足大屏幕图像和数据显示的需求。

大屏显示子系统结构

大屏显示子系统不仅包含用来视频图像显示的大屏显示部分，还包括解码控制等产品，本次设计的是LCD大屏拼接控制系统。

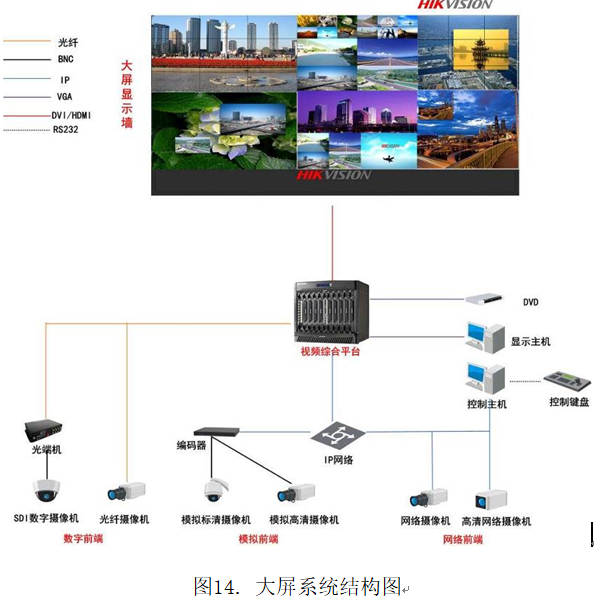

根据前章视频综合平台的设计，海康威视大屏拼接系统能与视频综合平台无缝对接，获得最佳效果，下图为大屏显示子系统结构图。

整个大屏系统可以分为以下几个部分：

前端信号接入部分：海康威视的大屏显示子系统支持各类型信号的接入，如模拟摄像机、高清数字摄像机网络摄像机等信号，除接入远端摄像机之外还能接入本地的VGA信号及DVD信号以及有线电视信号等，满足用户所有信号类型的接入。

解码、控制部分：前端摄像机信号接入视频综合平台之后，可由视频综合平台对各种信号进行解码或控制，并输出到大屏显示屏幕上，并可通过在控制主机上安装的拼接控制软件实现对整个大屏显示系统的控制与操作，实现上墙显示信号的选择与控制。

上墙显示部分：上墙显示部分是由LCD、DLP或监视器等组合而成的显示墙，对视频综合平台传输的视频信号进行上墙显示，大屏显示系统支持BNC信号、VGA信号、DVI信号、HDMI信号等多种信号的接入显示，通过控制软件对已选择需要上墙显示的信号进行显示。
