1.1 可视对讲子系统

1.1.1 设计思路

系统充分应用计算机技术、自动控制技术、通讯与信息处理技术，采用国际通用网络TCP/IP网络架构设计，把可视对讲管理主机、室内分机、门口主机、围墙机等设备通过标准网络交换机接入小区以太网，再通过汇聚交换机连接到外网，真正做到TCP/IP到户，户户可视对讲。TCP/IP是一个开放的标准，系统具有非常大的带宽、同时可以多方通信而且不受干扰、系统容量不受限制、可以自由扩展和升级。布线方式全部采用网线和光线，方便、简洁、高效、高带宽、高扩展性。

楼宇可视对讲是小区智能化系统投资较大的系统，应该尽量选用性价比较高、可靠性、安全性、适用性、先进性、科学性、兼容性、扩展性于一身的产品，并减少施工布线和人工等费用，节约建设成本。海康威视凭借在安防行业领先的研发团队，对可视对讲产品全部采用了嵌入式Linux操作系统，系统安全可靠，工艺由“红鼎”设计奖得主设计，品质一流，美观大方。

系统设计过程中充分考虑未来智能楼宇其它安防子系统的信息共享联动要求，为将来一整套全方位的智能化小区综合管理系统预留接口，实现系统的集成性，开放性和可扩展性，为系统的扩充和增容做好准备。

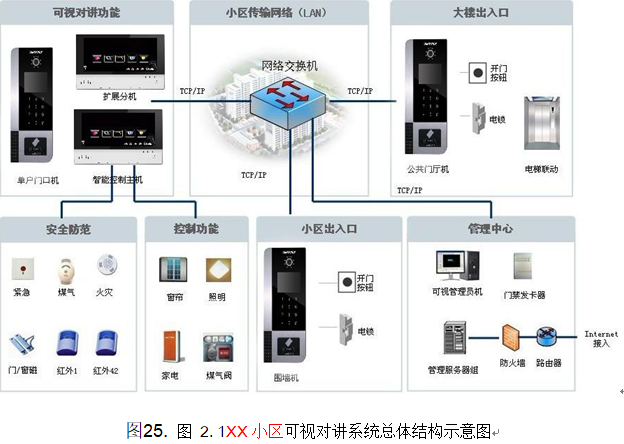

1.1.2 系统总体设计架构

针对本项目可视化对讲系统要求，分成前端设备(室内机、门口机、围墙机)，传输系统（以太网交换机）、管理中心三部分。系统结构示意图如下图2.1所示：

整个小区楼宇对讲通过TCP/IP协议联网，所有的音频、视频、控制信令等全部通过TCP/IP传输。各室内机、门口机、围墙机通过网络交换机后，再经光纤收发器到中心网络交换机，中心网络交换机通过直接和管理机相连。与传统对讲相比，无需再布设联网线，大大节省设备费用与工程量。而且当距离远之时，由于数据通过光纤传输，信号抗干扰能力大大增强。

1.1.1.1 多层小区结构设计图

多层单元小区系统设计示意图如下图2.2所示，楼层接入交换机选用8口标准网络交换机，每8个室内机接一个交换机，可以根据项目实际布线情况和成本考虑酌情选择。每个单元各设一个门口机，通过交换机实现与室内住户和保安管理中心的可视通话和身份确认，根据要求可以配置一个小区围墙机，如有地下车库还可以在地下室电梯门口设置一个门口机副机。电源可采用独立或集中供电。

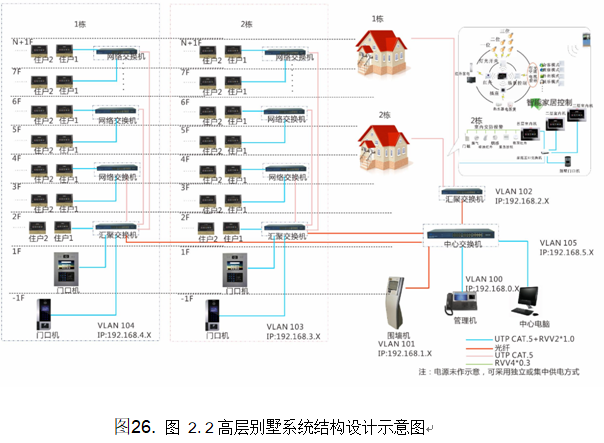

1.1.1.1 高层别墅结构设计图

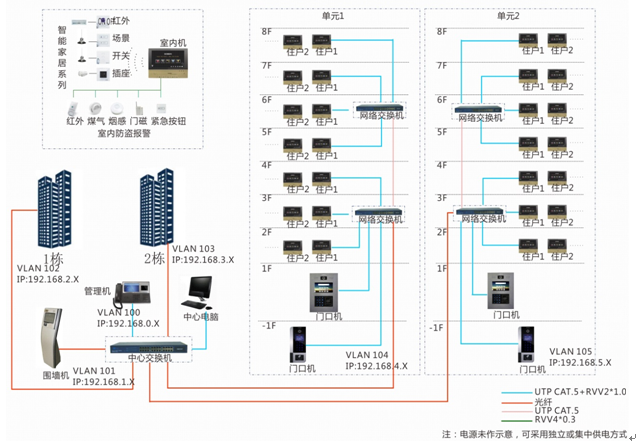

高层别墅系统设计示意图如下图2.3所示，楼层接入交换机选用4口标准网络交换机，每4个室内机接一个交换机，可以根据项目实际布线情况和成本考虑酌情选择。每栋别墅配一台交换机，汇聚层交换机10栋别墅配一台，交换机之间用单模光纤级联，前段设备通过RJ45接口用五类线与交换机连接，每个前端设备各配一个IP地址，每单元门口机，围墙机，汇聚交换机和管理机打上不同的vlan标签。在每个单元的首层和地下车库都设置1台门口机,访客通过IP单元终端主机呼叫住户，采用全可视方式，由住户识别，管理访客通行。在小区管理中心设置一台管理员主机与电脑对小区内对讲系统进行管理。别墅室内机集成了智能家居模块，住户可呼叫管理中心，并能与理中心实现双向对讲，还可实现住户/访客自动抓拍、社区服务，安防求助报警/远程家电控制/信息发布等功能。

1.1.1 系统特点

l  系统管理平台：系统采用网线+光纤方式布线，集可视对讲、家庭报警、出入口控制，周界防范等于一体的小区综合管理智能化系统，管理软件采用模块化且高度集成一体，同时系统管理软件具有兼容性和扩展性。

l  主干线光纤方式传输：在小区主干采用光纤布线方式管理，解决了传输方式易受干扰、占线、受距离影响等诸多问题，使多个用户可以同时使用,特别是在信息发布、户户对讲、远程设计等功能上体现优势，解决了通道使用拥塞的问题。

l  采用全新的门口机+网络交换机 +分机结构：该设计的主要目标是减少分机入户线路、降低施工布线难度和维护的复杂度、增强分机的设计灵活度。主要采用了以下几个策略；入户线采用八芯网线+2芯电源线布线结构：所有连线都采用八芯网线+2芯电源线结构连接，比传统的系统的“6+1”“4+1”“10+1”结构更加降低工程成本，布线方便。采用网线传输视频+数据+音频方式，电源采用2芯线，给系统提供稳定可靠地运行模式。网络交换机：采用标准的网络协议，在市面上购买的交换机都可能是组成一个网络与对讲使用，方便组网，并且可以和其它网络共用（GPON、EPON等）。分机采用独立CPU：分机内部设计CPU，功能强大，可以灵活的根据市场需求开发，无须更改其他基本硬件结构，联网功能强大；分机有主从设置，一户最多可以接8个分机；

l  全新的信息发布：管理中心可对任意住户室内分机进行信息发布，住户根据信息提示灯的状态来判定有没有信息存在，使提取信息更加方便。全新数字化设计；信息满循环覆盖；将文字信息发布到分机中，分机直接存储；防雷设计；

l  人性化的操作界面：各单元门口主机及小区出入口围墙门口主机采用液晶显示屏、中文菜单和功能选择提示，以区别部分国内产品的数码管显示方式以及国外产品的英文提示功能，通过静电感应按键、自动夜光的功能，更适合中国国情，使住户操作简单而使用方便。

l  围墙门口可视对讲：访客在小区的入口处可通过围墙门口机呼叫任一住户，实现可视对讲；任一住户可通过分机的“监视”按键来观察小区的单元门情况；

l  IC卡开锁功能：门口主机内嵌非接触式门禁读卡器和控制器，具有IC卡识别门禁控制功能。住户可通过刷卡直接进入大门和单元门。该卡可以在小区实施一卡通；

l  实用的地址设置功能：通过分机进入设置界面任意更改分机地址，中文操作界面简单易用。

l  稳定的音视频设计：采用全数字信号的传输，无压缩、无损耗的传输效果，使音频更清晰图像还原更真实。

l  全新的报警设计模块：分机带有防区接入接口，具有线模块设计内有8个防区；内嵌报警模块，与对讲分机组合使用。

l  大型联网小区的组网功能：网络中的传输，不管是星型接法、环型接法、组合型接法等都可实现通讯功能。

l  使用标准接口，施工维护更方便：采用标准RJ45接口，保证设备连接的可靠性、减少了工程商施工。

l  分级管理：在小区管理中心设置一台中心网络交换机，小区采用TCP/IP数字网络结构，可实现对整个小区的单元门口机实现以TCP/IP方式联网功能。使其距离及传输不受到外面的干扰，使整个系统稳定可靠。

l  中心软件：系统发卡管理工作站和发卡设备放置在物业管理办公室，数据服务器放置在小区监控中心机房，通过小区局域网连接。

简化的供电设计：系统采用12V统一供电，所有的设备使用12V供电

1.1.1 系统功能简介

海康威视可视对讲系统，主要集成了以下几方面的功能：



• 访问对讲功能；
• 户户对讲功能；
• 多方通话功能；
• 安防报警功能；
• 电梯联动功能（扩展功能）；
• 信息发布功能；
• 门禁管理功能；
• 智能家居功能（扩展功能）；
• 手机对讲功能；
• 图像储存功能；
• 中心软件管理

1.1.1.1 访问对讲功能



访客的呼叫采取两次确认模式，即在小区每个出入口设立围墙机，通过围墙机可与住户进行对讲通话，经过住户确认后，访客进入小区，此为一次确认。访客来到相应的单元时，通过该单元可视对讲门口机与住户再次通话，由住户确认后开启单元电控门，此为二次确认。并且门口机有图像抓拍功能，室内机可存储门口机抓拍的图像，两次确认的方式可对小区的访客进行严格有效的出入控制，进一步保障小区的住户安全。

来访客人可在单元门口主机或围墙门口主机上拨号呼叫住户室内分机，住户室内分机振铃，屏幕上同时显示来访者的图像，住户提起话机即可与来访者通话；室内分机可随时显示单元门口机图像。

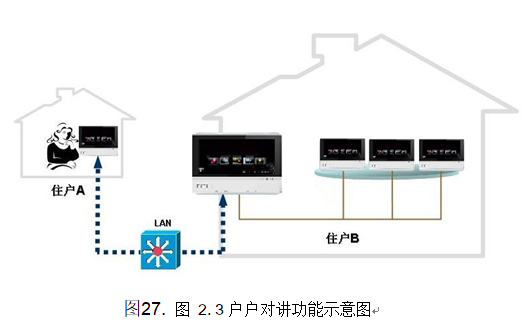

1.1.1.2 户户对讲功能

对讲系统室内机具有小区局域网户户对讲功能，即在同一个小区内任意两个室内机之间可实现呼叫对讲，此功能完全基于小区对讲局域网，无需任何费用，充分利用了可用资源。如图2.4所示。

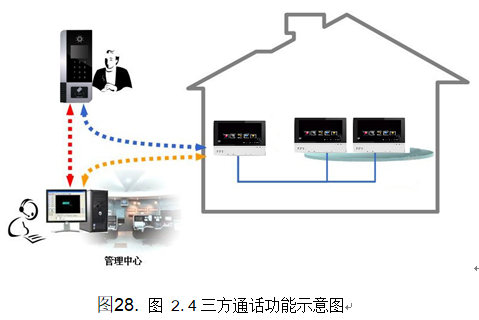

1.1.1.1 三方通话功能



• 来访者与住户通话：客人来访，通过单元门口机拨打住户号码，对应的室内机即发出和弦振铃声，同时将来访者图像传至室内机可视模块。点触接听键即可通话。
• 来访者、住户与管理中心通话：来访者通过门口机，可呼叫住户与管理中心，实现双向对讲。
• 管理中心与住户通话：管理中心有事通知住户，也可通过管理机拔通住户分机，与住户实现双向对讲；住户可通过室内机直接呼叫管理中心，同时管理中心会显示出该住户的信息。

三方通话功能示意图如下图2.5所示：

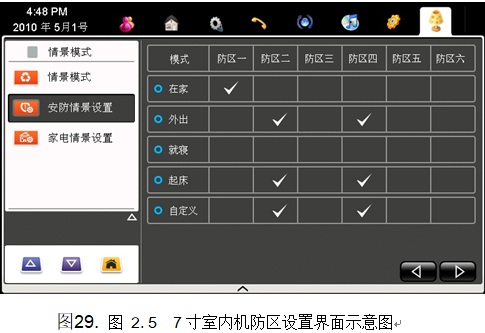

1.1.1.1 安防报警功能



• 住户对讲室内分机具有八个安防接口，可实现住户安防报警及紧急求助。
• 每个住户厨房安装1套可燃气体探测器，实现燃气泄漏报警及煤气阀自动关闭。
• 每个住户主卧安装1套紧急求助按钮，实现远程紧急求助。
• 系统可实现业主在异地的远程布撤防（局域网络与广域网连通条件下）
• 用户可以在远程异地实现户内的状态查询（局域网络与广域网连通条件下）

如下图2.6所示：

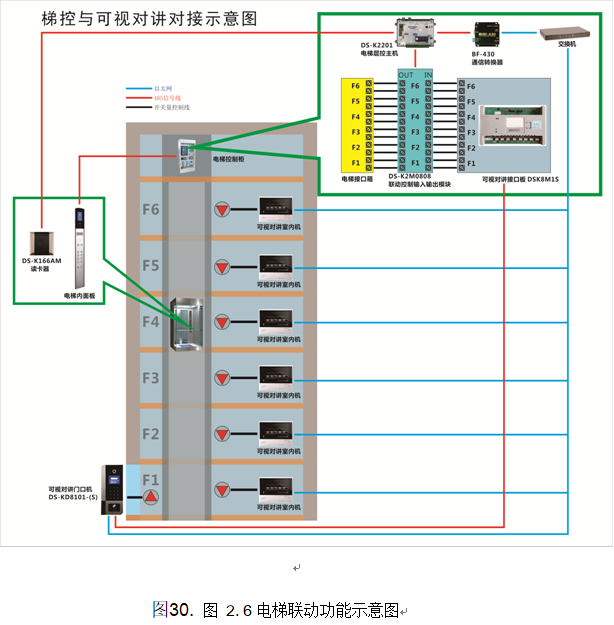

1.1.1.1 电梯联动功能



1. 访客呼梯

• 功能介绍：实现“开门+呼梯+梯控”三大功能，即访客通过单元门可视对讲呼叫住户、住户确认后远程打开单元门并自动呼梯至一楼，同时系统自动开放指定楼层权限。
• 技术实现：梯控控制器DS-K2201+联动输入输出模块DS-K2M0808+可视对讲门口机+可视对讲协议接口模块
• DS-K8M1S，最大可控制32层电梯楼层。单元门口机通过DS-K8M1S,将住户楼层讯息通过RS485以协议方式转换成一组干接点信号，接入电梯层控系统对应干接点输入。
• 系统优势：自动开放指定楼层权限、开放时间自主设定、有卡住户如尾随可通过梯控读头开放相应权限，避免二次单元门口机认证。

2. 住户呼梯

• 功能介绍：实现“开门+呼梯+梯控”三大功能，即单元门可视对讲主机刷卡开门、自动呼梯至一楼、电梯轿厢需二次刷卡运行至指定楼层。
• 技术实现：梯控控制器DS-K2201+联动控制输出模块DS-K2M0808+可视对讲门口机（因DS-K2201可连接4个输出节点，最大可控制32层电梯楼层）。
• 系统优势：避免尾随情况发生，避免有卡住户二次返回单元门重新认证

电梯系统厂商如能提供采用协议对接接口，需与电梯厂商商谈具体对接事宜。本处仅适用于电梯厂商仅提供干接点对接的情况。梯控联动系统如下图2.7所示：

1.1.1.1 信息发布功能



• 信息群呼：管理中心通过信息发布软件编辑特定的文字信息（如天气预报、小区活动、收费通知等），向所有住户或某一单元（片区）发送，所有住户均可收到相同的信息。
• 信息指定发送：管理中心通过信息发布软件编辑特定的文字信息（如催交物业费等），按房号等信息向指定住户发送。
• 信息查询：所有发送的信息可通过信息发布软件进行查询并打印。

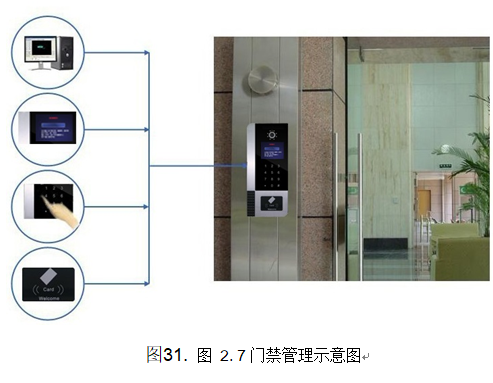

1.1.1.2 门禁管理功能



• 遥控开锁：访客呼叫住户后，主人如需接见访客，只要按下室内机开门键，大门即自动打开。访客进入后，大门自动关闭；中心管理员可通过管理机也可遥控开启各楼栋门口电锁。
• 密码开锁：住户通过密码也可开启单元门，住户能随时更改自己的密码，安全、方便。
• 感应卡开锁：住户使用感应卡可开启本楼栋大门，该感应卡可参与小区一卡通。可采用独立门禁、联网门禁或预留门禁空槽，方便实用。

系统功能如下图2.8所示：

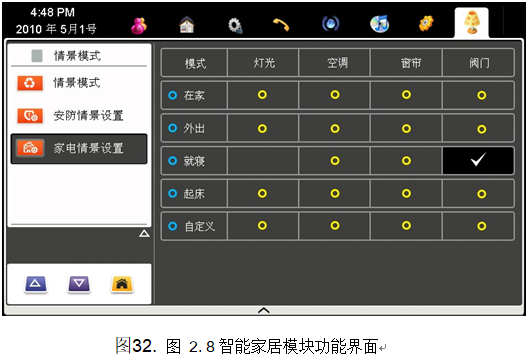

1.1.1.1 智能家居功能



海康威视S系列室内机可控制住户室内电视、空调、灯光、插座等各类家电设备，具有多种场景模式；与家电之间采用无线通迅方式，无需另外布线。可远程电话操作，也可通过网络远程控制，真正实现了家居智能现代化。

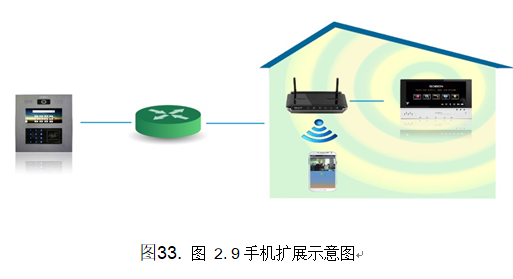

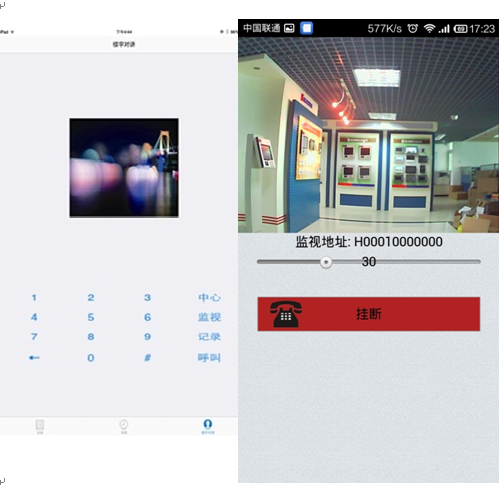

1.1.1.1 手机对讲功能



• 本系统支持手机对讲功能扩展，可以手机接听对讲并开锁、呼叫、监视等，用户可以座在家里不用走到分机的位置，即可用手机查看到来访的客人通话；
• 门口机在待机状态下，在手机输入门口机的号码即可监视门口机视界。
• 手机接听后按开锁键即可对单元门口机开锁。
• 手机支持呼叫用户、呼叫中心等功能。

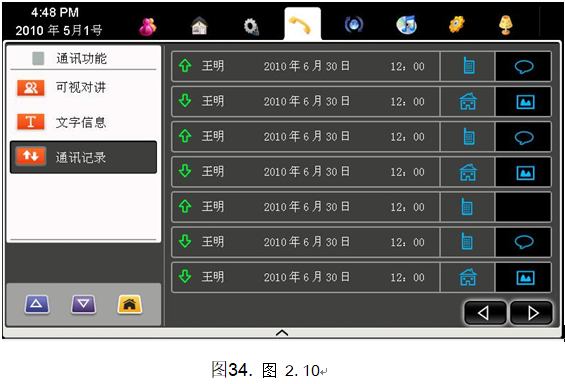

1.1.1.1 图像存储功能



室内分机接听后会自动抓拍呼叫的图片，方便查看来访人员的记录；

1.1.1.1 中心软件管理功能



管理中心采用全软件化管理，家居智能控制管理软件可以根据用户的功能需要选择相应的功能模块。针对本项目，我们选择家居智能控制模块、无线报警模块、可视对讲、信息发布等模块。

物管中心可以与业主与社区门口机实现双向呼叫。当住户家里发生警情，管理中心能及时显示出该住户的具体地址，并显示发生何种类型的报警信号（燃气泄漏报警、紧急按钮报警、入侵报警等）。物管中心可以通过管理软件向业主群发或指定用户发送信息。

1.1 访客管理子系统

1.1.1 系统设计

访客管理系统是基于TCP/IP协议以太网基础上的综合信息管理系统，共用一卡通数据库,实现数据共享，该系统管理的门禁点主要是电梯门出入口，速通门出入口等设备。

电梯门和速通门门禁点使用出入口控制的控制器和读卡器，刷卡数据使用一卡通的数据库和服务器。

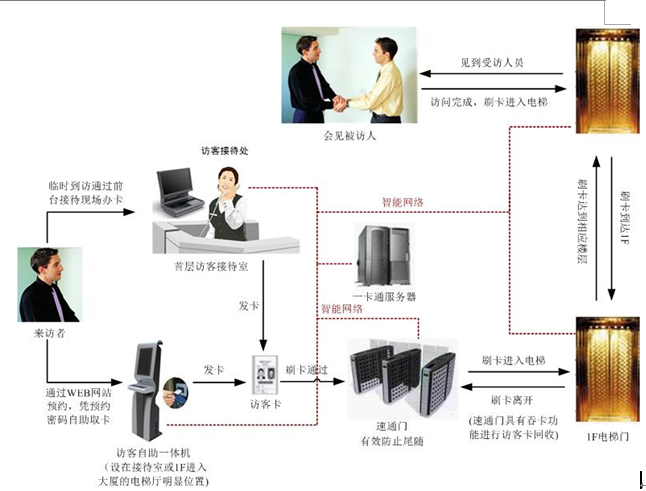

访客管理系统流程图如下所示。

来访人员进入必须办理临时访客卡，访客管理系统可实现人工登记发卡，也可通过访客机进行自动发卡，访客机主要针对预约访客，加快访客办卡流程。访客通过网络或电话形式,对来访进行预约，访客管理系统对预约访客通过手机短信、电子邮件等方式远程发送访客密码，在访客机上输入访密码可直接获取访问卡。

访客管理系统支持提前预约模式，并在数据库内登记，按时间排序安排访问时间；受访者可以查询受访记录，调整访客顺序和访问时间。

访客访客机一般设置在建筑的一楼大厅，具体位置可随实际管理情况灵活调整。

1.1.1 速通门设计

访客管理系统配置速通门，可有效避免非法人员、无卡人员尾随他人进入管制区，方便管制区管理，同时速通门出口处配置吞卡设备还可对访客的临时卡进行回收。

速通门由感应IC卡、感应读卡器、速通门设备、通道闸控制器等组成，主要针对工作人员出入公司管制区域进行通行管控。速通门的通道数结合实际环境选择单通道或多通道安装，多通道安装时，支持多通道同时刷卡通过，各通道通行不受干扰。

所有进出速通门控制区域的人员均需刷卡认证后通行，系统可以有效防止未授权人员随意进入受控区域，避免公司内部不被未授权人员打扰。通行人员从专用通道顺序刷卡进入，可有效控制人员通行秩序，使得出入口通行井然有序，降低对管理人员的人为管控依赖。

1.1.2 系统主要功能

• 当访客提前预约来访时，系统可替代前台人员完成入门登记工作，高效准确的记录、存储来访人的相关信息，做到人员、证件二者统一，便于异常情况发生后查询；
• 通过证件扫描仪扫描来访者身份证、护照、驾驶证等证件，实现证件自动识别，自动录入来访者资料；
• 可选择增加二代身份证的验证机进行身份证信息读取；
• 可发放授权访客卡，访客卡采用一卡通统一的IC卡，可以自由设定访问权限有效时间和最长实效时间；
• 可以提供详细的来访者信息记录和报表，记录信息包括：来访者资料、被访者姓名、进出时间等；
• 系统支持黑名单功能，在没按时交还卡等情况下，系统按黑名单进行记录；
• 支持访客在访客机登记时拍照发卡功能。
