智慧小区实施方案(第十部分) 管理平台设计

时间:2020-12-10      【作者】 admin    阅读

1.1 综合管理功能

1.1.1 集中管理

集中管理是基于统一资源、统一用户管理的需求而建立的一种新型管理模式。系统通过CMM集中管理模块,对各业务资源进行集中配置和监管,实现各模块之间的资源共享、协作联动和统一调度。

CMM管理的资源包括门禁、视频、访客、电梯层控、在线巡查、消费、考勤、停车场等各模块资源。模块之间可以独立管理,也可以集中管理,可以独立工作,也可以协同工作。可实现资源的统一权限管理,在资源集中的情况下保证信息安全。

1.1.2 统一用户与权限管理

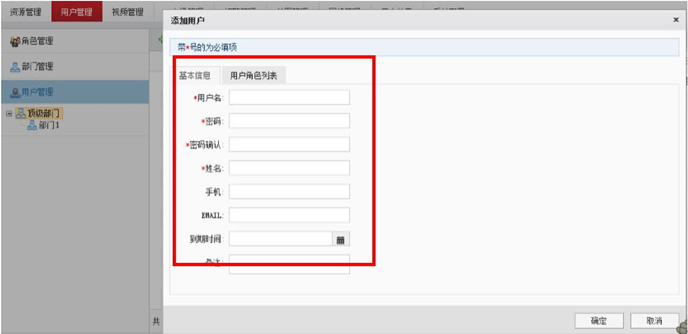

iVMS-8700对住宅小区用户数据进行统一登记与修改,用户数据采用统一数据库管理,供门禁、停车场等若干子业务调用,实现用户信息同步获取与更新。

  • 管理系统所有用户的添加删除,权限分配等操作
  • 有一套比较清晰的优先等级制度。对预览权限或云镜控制有优先级控制。
  • 支持精细化权限设定,可针对任何一个用户,针对任何一个图像资源资源进行精细权限设置
  • 支持自动同步功能,授权用户对系统进行设置修改后,系统可将自动对全网进行更新。
  • 在角色权限配置中可以针对功能进行授权,比如控制云镜摄像机的权限,查看系统日志权限,设备广播权限等。
  • 支持对角色的增加、修改及删除;
  • 支持门各多个安防子系统用户的统一管理
  • 支持100级的用户级别划分,满足用户多级别划分的需求
  • 支持权限克隆

智慧小区实施方案(第十部分) 管理平台设计

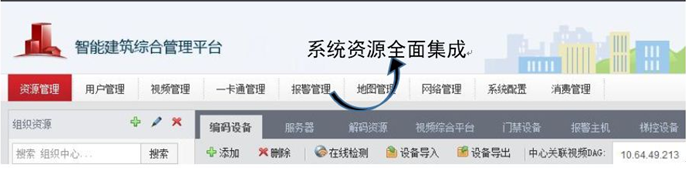

1.1.1 统一资源管理

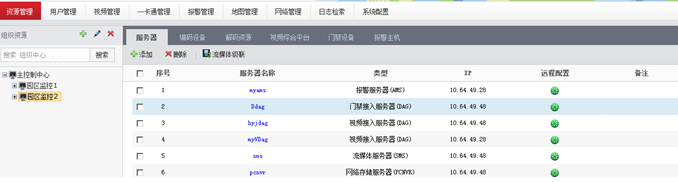

系统资源管理是综合管理的第一步,所有系统前后端设备配置信息采用统一数据库进行存储,后续业务的配置过程可重复调用该设备所有功能数据,或通过更改设备的运行参数对其进行控制,或以此设定规则建立不同设备间的联动关系。例如配置一台摄像机资源,系统可调用该摄像机视频上墙显示,获取该摄像机报警输入信号,通过配置联动规则与门禁设备进行联动等。

海康威视iVMS-8700综合管理平台支持对所辖资源按组织架构与监控区域进行分组,形成不同层级的设备树,并对各区域的资源按设备类型进行分组,在实际操作过程中资源结构清晰,在设备点位较多的情况下对迅速定位资源十分有利。

  • 支持监控、门禁、停车管理等系统资源的统一管理
  • 支持组织机构和监控区域的增加、删除及修改;
  • 支持组织机构和监控区域多层级管理;
  • 支持模糊查询;
  • 组织机构的管理,分组管理。
  • 可以在系统内对所有所辖设备的参数进行配置与修改等。
  • 可以在海康威视看门狗程序中查看服务器的运行状态

智慧小区实施方案(第十部分) 管理平台设计

1.1.1 数据库管理

数据库软件DB为系统提供存储、维护等应用服务,是存储介质、处理对象和管理系统的集合体。DB具有存储、截取、安全保障、备份的功能,是CMM系统资源数据的管理工具。DB的存在,能够保证系统资源的数据独立、高度共享、使用方便、运行可靠、可修改性和可扩充性以及能充分描述数据间的内在联系。CMM对DB的访问过程依赖于DBMS的指挥调度,并严格按照安全策略(包括系统安全策略、数据库安全策略、用户安全策略)对数据库执行相应的操作。

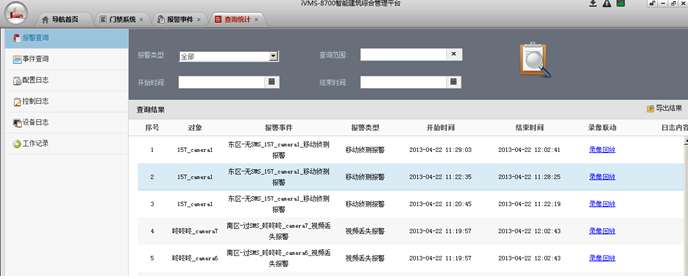

iVMS-8700为系统提供统一统计和查询功能,包括报警查询、事件日志、配置日志、控制日志、设备日志以及工作记录查询等,实现各业务统一界面的查询统计,支持以报表的形式展示或导出查询结果,方便系统日常数据的查询与分析。

  • 报警查询:可以查询视频报警、防区报警、门禁报警等报警信息,并查看联动录像的功能。
  • 事件查询:可以查询到门禁子系统内包含刷卡等在内的门禁事件。
  • 配置日志:可实现对平台所有配置记录的查询。
  • 控制日志:可实现在平台所有操作记录的查询功能。
  • 设备日志:远程登录设备,获取设备日志。
  • 工作记录查询:实现对不同用户工作记录的查询,包括交班日志、违规日志、普通日志等。

智慧小区实施方案(第十部分) 管理平台设计

1.1.1 联动管理

通过iVMS-8700联动管理业务,根据报警输入的属性预设多种报警事件,系统可针对事件设置不同的联动方案,可同时调用整个安防平台的多数资源进行响应。

智慧小区实施方案(第十部分) 管理平台设计

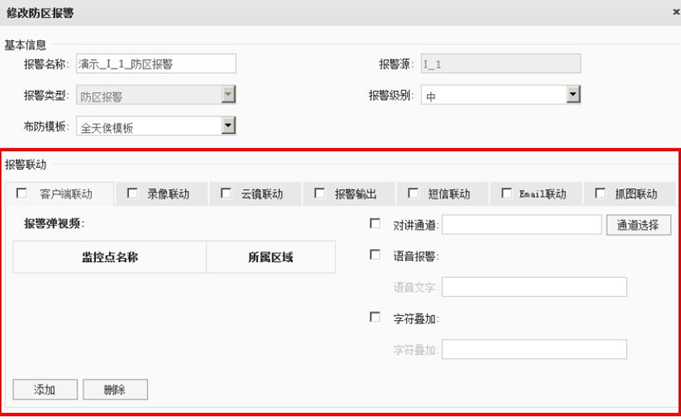

  1. 联动配置截图
  • 实现多种内部联动,包括弹图、声音联动、启用对讲、字符叠加、录像联动、云镜联动、报警输出联动、短信联动、邮件联动、电子地图联动、抓图等
  • 接收到报警后可联动关联监控点视频在客户端与大屏上显示,可联动快球预置位可启动语音对讲功能,实现跟前端报警场所的语音通话
  • 可通过邮件与短信的方式接收报警信息
  • 支持报警联动抓图功能
  • 支持警情优先级别,同级别报警排队显示
  • 支持统计、查询和打印报警信息,可通过报警事件检索录像
  • 支持多种智能分析报警接入,如穿越警戒面、区域入侵、人员聚集、徘徊、物品遗留等
  • 支持主流入侵报警主机的接入,对报警主机的防区进行布防/撤防/旁路
  • 支持门禁、报警业务处理

1.1 业务模块功能

1.1.1 视频监控管理业务(含入侵报警处理)

iVMS-8700综合管理平台以用户实际需求为向导,对网络、数字高清监控模式进行系统整合,并能利用现有设备和数据,将分布在各处的多个局部视频监控系统集成在一起,实现视频监控资源的广泛共享、集约化管理和协调工作,使投资者利益最大化。

VSS视频监控管理系统,可对视频设备、解码设备、视频存储设备等进行集中管理。实现视频监控设备的接入管理、实时监控、录像存储、检索回放、智能分析、解码上墙控制等。值得一提的是,平台集成了海康威视系列智能产品,如智能快球、智能分析服务器等,支持行为分析、越界检测、人流统计等各种可疑事件和行为的智能分析、报警,在客户端进行人脸识别、抓拍、黑名单比对等,将传统被动监控的模式转化为主动检测、防御的新型模式,大大提高了各行业的工作效率及安防应用水平。

入侵报警业务采用集中控制的管理方式,通过集中管理可以对各个单体建筑的入侵报警系统进行分别管理。同时可以实现与视频监控、门禁等实现报警联动。

1.1.2 门禁管理业务

门禁管理业务主要实现建筑中重要出入口的进出权限控制,iVMS-8700-ACS秉承8700-CMM统一管理的理念,采用B/S架构配置、C/S架构控制结合的方式,满足用户操作需求的同时,对门禁资源、卡片、人员、权限、报警等进行一体化管理。系统拥有项目所有工作人员的基本资料、日常工作的出入信息等,可以提供人员出入活动最真实、最详细的统计资料。同时门禁管理系统也为项目提高管理水平、体现管理科学化、人性化的运作提供了必要基础和条件。

iVMS-8700综合管理平台具备出入权限控制、实时监控、联动报警等功能,实现项目发卡、管理和授权统一,满足项目门禁管理的应用需求,进而实现项目的智能化及规范化,对项目的所有人员进行科学化、人性化的管理。

1.1.3 停车场管理业务

出入口控制系统是安全技术防范领域的重要组成部分,通常是指:采用现代电子与信息技术,为出入口管控和安全服务的信息化管理系统,对通过出入口的车辆、人员两类目标的进、出进行放行、拒绝、记录和报警等操作的控制系统。

本系统支持IC卡、射频卡、车牌识别等多种配置方式的出入口控制系统,适应各类出入口场景,实现了出入口控制管理高度智能化,有助于解决现在各类出入口管理问题。

海康威视自主研发的高清车牌识别系统能准确记录识别车牌号码,确保车辆的进出有据可查,进出可控,固定车辆快速通过电动挡车器,加强停车场的高效和安全管理。自主研发的人脸抓拍系统部署在出入口系统的关键位置加强对进出人员的管理和安全防范。利用电动挡车器、车牌识别单元等设备做连动整合,除可管制车辆的进出外,亦可进一步管制车位数量之管控,对于每辆车停车时间亦可计算或限制,更加强防盗/防弊功能,使对通过出入口的车辆能更有效的辩识和管理。

1.2 平台架构设计

1.2.1 平台架构图

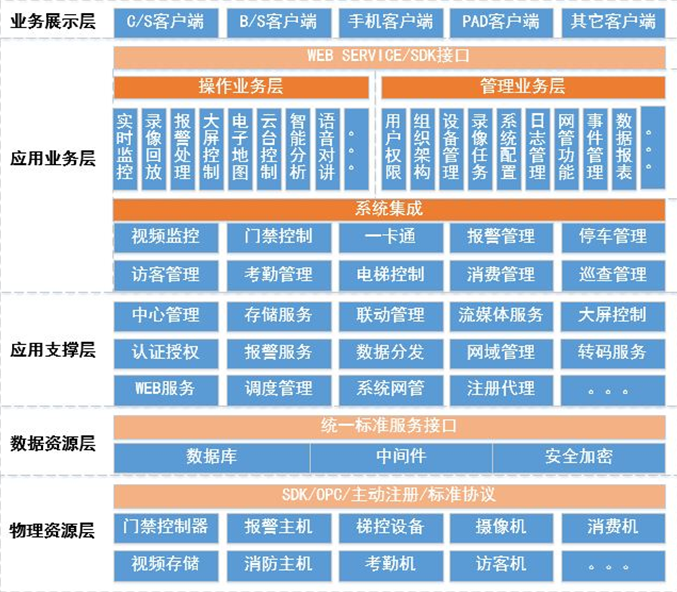

iVMS-8700综合管理平台从软件设计的角度分可分为5层,分别为物理资源层、数据资源层、应用支撑层、应用业务层与业务展示层,分层结构如下图所示:

智慧小区实施方案(第十部分) 管理平台设计

1.1.1 平台组成

1.1.1.1 物理资源层

该层主要包含各安防子系统的设备资源、网络传输系统等。物理资源层是综合管理平台功能实现的基础,通过稳健、高速、合理的网络传输架构,所有系统前端设备将采集数据上传数据资源层,并接收上层下发的控制信令执行相应动作,营造一个可靠、有效、安全的信息收集与传输通道。

1.1.1.2 数据资源层

该层由关系数据库、多媒体信息库等综合信息资源库组成,对操作系统、数据库、安全加密、多媒体协议等进行封装,屏蔽差异,为上层应用提供标准接口,实现上层应用的平台无关性,提高运行效率和系统兼容性。

1.1.1.3 应用支撑层

该层提供各类服务,包括数据配置管理,视频数据采集分发、统一身份认证、一卡通服务等,为视频、报警、一卡通业务等提供核心服务和逻辑支持,由部件化的服务模块和相应的二次开发接口组成。

1.1.1.4 应用业务层

该层通过将安防众多业务子系统进行整合,负责提供在软件框架之上的各类应用,在实现原有各子系统业务功能的基础上,为平台集成的最终展现提供统一规划和决策支持。该层由操作业务层和管理业务层组成。

1.1.1.5 操作业务层

操作业务层针对具体的功能实现,提供统一应用框架之上的各类应用,包括实时监视、云台控制、报警管理、录像查询回放、电子地图、语音对讲等。为业务展示层的操作员客户端提供功能支持。

1.1.1.6 管理业务层

管理业务层基于应用支撑层为各子系统提供统一配置,丰富安防综合应用功能,实现了各子系统间的统一管理。包括视频存储管理、视频分发管理、拼接控制管理、智能管理、报警配置、系统配置管理、用户权限管理等。

1.1.1.7 业务展示层

iVMS-8700平台通过Web Service接口使用平台提供的各种服务,将具体的业务展现给终端用户。平台支持C/S客户端、B/S客户端、大屏客户端、网管客户端以及手机客户端,优化用户的体验效果。

1.2 综合管理平台优势

1.2.1 全面的系统集成

iVMS-8700平台实现对智能楼宇行业多个子系统的无缝集成,基于内部通讯与数据库共享机制,实现用户统一配置与管理,并统一分配全局权限,实现“”的配置与管理,大大提高管理水平。

iVMS-8700平台接入的子系统包括:视频监控子系统、报警子系统、门禁子系统、消防子系统、车辆人员出入口管理系统,在线巡查系统、消费系统、考勤系统、梯控系统、访客系统等。

智慧小区实施方案(第十部分) 管理平台设计

1.1.1 灵活的模块化设计

平台基于SOA模式设计,对系统功能体系进行模块化组合,面向服务的开发方式,使系统具备随需应变的特性。根据项目规模和应用场景,平台可进行伸缩配置,平台设计时考虑了各服务的扩展能力,尤其是中心服务、设备接入、流分发、流存储等核心服务,各分项服务可分别根据规模进行集群扩展。

SOA是一种面向服务的分布式组件模型,基于SOA的应用程序被设计为一组相互交互的服务,在该模型中,任何业务功能被作为一个服务使用。应用程序的不同功能(服务)通过定义良好的接口和契约联系起来,使得系统中的服务可以以一种统一和通用的方法进行调用。当某个服务内部结构和功能实现需要发生改变时,只需对相应服务进行更新,通过接口提供新的数据调用而不影响其它服务的执行。

SOA架构具有以下优势:

  • 基于SOA架构的应用系统功能扩展投资少、周期短、灵活性高;
  • 与传统的封闭式软件架构相比,SOA架构更能适应业务流程和系统需求的快速变化;
  • SOA架构能够充分利用原有信息资源,保护数据及减少投资;
  • SOA架构可降低软件系统对硬件资源的依赖程度;

1.1.2 合理的服务架设

iVMS-8700平台核心处理单元支持分布式、负载均衡部署,并采用多级架构来支持系统平台自身规模的扩展;支持承载大容量业务接入的核心服务器。分发、接入等单元均支持灵活扩展、平滑扩容,并提供可开放、可共享的接口。

iVMS-8700平台服务支持集群功能,存储系统支持N+M的热备模式,并采用错误自动发现及恢复技术,为系统提供不间断的服务,极大地提高了系统的可靠性,满足大规模、大并发量的业务应用。

1.1.3 便捷的操作体验

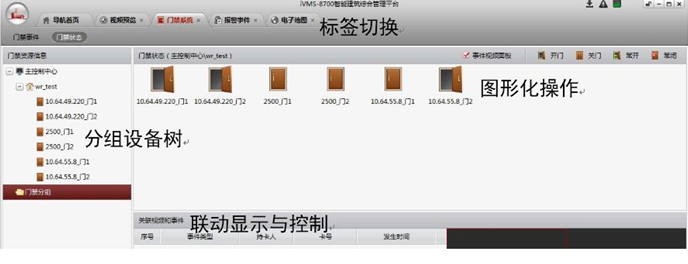

iVMS-8700平台界面设计人性化,采用B/S管理、C/S操作模式,使系统维护更方便快捷,无论是系统管理、对各业务系统的参数配置管理、网络管理,还是对前端监控的远程控制、检索、回放录像资料、日志查询等都可通过WEB方式来完成,界面设计友好,能够让用户快速掌握操作方式,用户可通过WEB页面、客户端、手机、PAD等对系统进行访问与控制,方便远程管理。

智慧小区实施方案(第十部分) 管理平台设计

1.1.1 精细化的权限设定

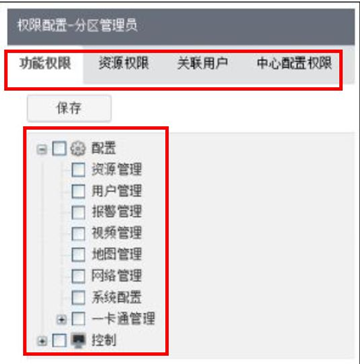

系统对用户权限的设置按管理功能权限、设备资源权限和中心管理权限进行划分,可设置用户的管理权限等级,并将用户操作权限细化到每台设备的具体功能分项,如某道门禁的查看和控制权限、某台摄像机的录像回放和云台控制权限等。

智慧小区实施方案(第十部分) 管理平台设计

1.1.1 全方位的安全特性

iVMS-8700提供统一的认证、授权管理机制,音视频流传输支持AES加密,视频流内嵌水印支持,防篡改,为系统提供全方位的信息安全保护。

1.1.2 智能网管与维护

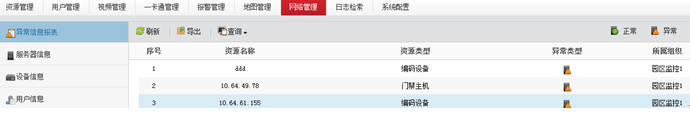

iVMS-8700网管服务器对系统内的网络运行状况,设备运行状况、服务器运行状况进行监视和管理,并能以各种图表的形式进行实时显示。主要提供资源清单管理、远程维护管理、性能管理、故障管理、日志管理。对各种维护数据可以进行查询、统计,并生成相关报表。

智慧小区实施方案(第十部分) 管理平台设计

1.1.1 良好的扩展和兼容特性

平台兼容多种数据库,包括Postgresql数据库、Mysql数据库、Sqlserver数据库、Oracle数据库等,可通过中间件实现异构数据的整合。

平台除了支持海康全系建筑安防产品外,针对现实应用中大量存在利旧的需求,可适应各种品牌的硬件接入,兼容若干国内主流厂商的标准化设备,支持标准GB/T 28181、ONVIF、PSIA设备的接入,兼容若干主流报警主机的接入等,并提供协议接入,SDK接入,主动注册设备接入等多种接入方式接入更多第三方厂商设备。考虑到第三方SDK的实现质量会成为系统的不可控因素,需要进行一定的隔离,iVMS-8700平台在处理非标准流接入时,引入转码、转封装等优化技术,实现对码流的隔离。
