五星级酒店弱电智能化设计方案-背景音乐及公共广播系统设计时间：2021-02-02
1.1.需求分析公共广播系统除满足消防广播、业务广播之外，更重要的是通过播放背景音乐给酒店住户创造一个舒适、安逸的工作、生活和休闲的环境，优美、舒适的音乐会给人们的精神上带来快感，即放松紧张的心情又可消除疲劳。 1.2.设计目标公共广播系统是公共信息传播的主要渠道之一，定时播放自办节目、背景音乐、电台广播节目等。 酒店配置一套主机。机房设在中控中心，配备呼叫站、无线电广播、激光唱机、磁带播放机、功率放大器等。在每个客房入口的小走廊上安装一个吸顶扬声器，平时可以选择3种不同音乐收听，也可以转播电台，紧急情况下，进行紧急广播。 系统同时满足背景音乐和消防紧急广播的需要。由于背景音乐在广播功能、音源和音质要求上都比消防紧急广播高，我们设计时充分考虑这方面的需要，放音装置（喇叭或音箱）的设置也根据上述需要确定其设备档次和相应的终端数量。 背景音乐系统用软件程序控制播音，可根据需求分区或分层播放不同的音源内容，并有主机设备故障自动检测、提示，功放故障自动检测、切换，扬声器线路检测等功能。 紧急广播和背景音乐采用同一套系统设备和线路。当发生紧急事故(如火灾)时，可根据程序指令自动切换到紧急广播工作状态。火灾报警时，满足消防规范规定，消防引机广播为N+1形式。提供任何事件的报警联动广播，手动切换的实时广播等。系统需要与消防主机进行信号的切换和控制。同时，消防广播联动楼层可以通过内部软件进行任意设定，可以将联动楼层增加为4层或者更多。 消防广播应实现警铃的功能，即火灾控制器联动广播发送警报声，火灾广播时警报场停止，火灾广播结束后继续发送警报声，直接人工复位。
建成后的广播系统应该达到如下功能： 1、日常广播 日常广播含有服务性广播和业务性广播二个功能，服务性广播主要用于公共区域的广播和背景音乐，介绍，指南，以及可能需要的内容的播放；业务性广播为各分区通知，找人寻呼用途。 用于服务性广播的节目源有以下几个来源：
广播寻呼用于业务性广播，区域选择可单选、多选、或全选。操作时选择所要寻呼的区域，系统将自动中断被选取区域的音乐节目，发出提示音乐声音，切入话筒，播送区域寻呼话筒的话音。在话筒广播时不影响其它区域的正常服务性广播的播放。 服务性广播和业务性广播，各所需播放的区域除话筒语音外不需很大的音量，输出功率满足全域扬声器总量，并在每个扬声器的最大输出设计功率不大于6W，既保证了语音的足够清晰和响度，又节省了功放实现了性能、费用的统一。 根据规范，区域分配应首先满足火灾紧急广播的区域划分要求。话筒语音可自由选择对各回路，或单独、或全呼进行广播而不影响其他区域组的正常广播。 2、紧急广播 广播系统具有紧急广播功能，它是火灾或其它灾难的报警、疏散、指挥的必要设备措施。本系统控制设备与正常广播设备共置一体。广播采用数字技术控制，有火灾报警的接口，彻底消除人工广播报警可能带来的指挥不当或不及时引起的失误或慌乱。 紧急广播控制具有与区域相对应的火灾报警联动控制端口，与火灾报警设备的区域报警输出联动，也可用台式呼叫话筒进行紧急广播、由人工进行疏散指挥。紧急广播操作优先于其它任何音源（包括广播员的区域寻呼话筒），可对所需广播按规定的区域广播，也可以进行全呼操作，消防中控室可以通过广播系统对所有楼层同时进行紧急广播。 紧急广播在启动时，对于非紧急区域不影响正常广播。 1.3.系统设计1.3.1.音响系统构成介绍1、日常广播 日常广播含有服务性广播和业务性广播二个功能，服务性广播主要用于公共区域的广播和背景音乐，介绍，指南，以及可能需要的内容的播放；业务性广播为各分区通知，找人寻呼用途。 用于服务性广播的节目源有以下几个来源：
广播寻呼用于业务性广播，区域选择可单选、多选、或全选。操作时选择所要寻呼的区域，系统将自动中断被选取区域的音乐节目，发出提示音乐声音，切入话筒，播送区域寻呼话筒的话音。在话筒广播时不影响其它区域的正常服务性广播的播放。 服务性广播和业务性广播，各所需播放的区域除话筒语音外不需很大的音量，输出功率满足全域扬声器总量，并在每个扬声器的最大输出设计功率不大于6W，既保证了语音的足够清晰和响度，又节省了功放实现了性能、费用的统一。 根据规范，区域分配应首先满足火灾紧急广播的区域划分要求。话筒语音可自由选择对各回路，或单独、或全呼进行广播而不影响其他区域组的正常广播。 2、紧急广播 广播系统具有紧急广播功能，它是火灾或其它灾难的报警、疏散、指挥的必要设备措施。本系统控制设备与正常广播设备共置一体。广播采用数字技术控制，有火灾报警的接口，彻底消除人工广播报警可能带来的指挥不当或不及时引起的失误或慌乱。 紧急广播控制具有与区域相对应的火灾报警联动控制端口，与火灾报警设备的区域报警输出联动，也可用台式呼叫话筒进行紧急广播、由人工进行疏散指挥。紧急广播操作优先于其它任何音源（包括广播员的区域寻呼话筒），可对所需广播按规定的区域广播，也可以进行全呼操作，消防中控室可以通过广播系统对所有楼层同时进行紧急广播。 紧急广播在启动时，对于非紧急区域不影响正常广播。 1.3.2.系统选择及其产品特性BOSCH Praesideo是全数位化的公共广播系统，它可以满足专业用户对公共广播/ 紧急系统的所有要求。系统把创新、先进的数位技术带入公共广播市场。音频信号和控制信号的处理和通讯全部在数位域进行，因而比当前任何可用的公共广播和紧急系统更胜一筹。数位信号处理十音频质量大幅提高。Praesideo可以用PC进行设置，这样使安装和调整的操作参数变的简单、方便。 特别是实时在线监测使得系统能适应更苛刻的环境，而以太网集成接口和API软件更能为高水平的集成提供有利条件。 Praesideo满足几乎所有公共广播和声音报警系统的要求。所有音频处理都在数位域进行。各设备之间的通讯根据距离的不同，采用塑胶或玻璃光缆。连接采用菊链式连接原理，使连接和安装非常快捷、方便。系统连接形成一个闭环，这种连接具有冗馀的性能。 Praesideo广播系统主要特性： BOSCH（原飞利浦）Praesideo是全数位化的公共广播系统，它可以满足专业用户对公共广播/ 紧急系统的所有要求。系统把创新、先进的数位技术带入公共广播市场。音频信号和控制信号的处理和通讯全部在数位域进行，因而比当前任何可用的公共广播和紧急系统更胜筹。数位信号处理十音频质量大幅提高。Praesideo可以用PC进行设置，这样使安装和调整的操作参数变的简单、方便。 特别是实时在线监测使得系统能适应更苛刻的环境，而以太网集成接口和API软件更能为高水平的集成提供有利条件。 Praesideo满足几乎所有公共广播和声音报警系统的要求。所有音频处理都在数位域进行。各设备之间的通讯根据距离的不同，采用塑胶或玻璃光缆。连接采用菊链式连接原理，使连接和安装非常快捷、方便。系统连接形成一个闭环，这种连接具有冗馀的性能。 用户友好的软件控制 系统内包括了使用方便的配置软件，通过它可以对系统功能进行设置。软件以网路技术为基础，得到授权的人可以不受时间和地点的限制自由进行设置。程式结构具有简单、准确的特点，使得对城市的浏览既方便又有很强的容错性。在培植过程的任何阶段退出时，软件对没有设置的各参数提供清晰的提示。 网路结构 系统的架构建立在设备的菊链式连接上。可以在网路的任何位置增加和去除设备（只要可以接入网中）而不影响其他设备的性能。这样使客户很容易地就把系统扩展，而不必在网路控制起上增加任何电子设备。由于这种架构，用户可以在开始阶段先建立一个小的系统，以后随发展的需要，在已有的网上加入新设备，从而形成更大的系统。 分散控制 系统的设计思想是分散控制各系统功能。音频输入和输出信号的处理都置于各设备本身。使网路控制器集中于广播路由管理可控制由输入引发的动作等方面的功能。因而比集中处理所有信号的系统有更快的反应。 功能的结合 Praesideo系统的各设备将多项功能集合于一身。这个特性使系统需用设备的品种大为减少。例如在功率放大器中就结合了音频处理，音频延时线路，放大器监测，自动换机和扬声器线路监测等功能。这使系统总体成本效益极大地提高。Praesideo灵活的架构能让用户随心所欲地把任何型号的设备放在建筑物内的任何地方。用户使用配置软件可以配置所有的功能参数。在设备端不需要使用程式，因而极大地节约了安装和调试的时间。 实时在线检测 Praesideo系统的设备符合应用于世界各地的各种“紧急应用”的标准。从呼叫站话筒的电容膜到终端的扬声器线路都在网路控制器的监测下。网路控制器具有存储系统中最后99个故障的存储容量。任何检测出的故障都向网路控制器报告，详细资料显示在网路控制器的LCD显示器或与网路控制器想连的PC机。系统也满足紧急系统对消防员呼叫站的要求。高度的系统开放概念，加上使用大量控制输入和输出的可能性使系统可以满足最困难的紧急要求。 外部介面 系统的介面包括音频、控制输入、乙太或RS-232。 音频和控制输入可以在系统的任何地方加入，例如可以在功率放大器、音频扩展器或网路控制器加入。功率放大器的音频输入可以设置给放大器的任何通道。网路控制器上有乙太和RS-232介面。 通过使用乙太，可以给网路控制器提供多个介面，这种开放协定允许任何外部设备与Praesideo系统连接。通过控制输入系统甚至接受低电平信号。通过配置可以让输入出发系统中预想活动。可以灵活地设置一个系统的信号到另一个系统的路由，因此Praesideo系统产品可以使用在公共广播和紧急广播的广泛应用中。 减少安装成本 Praedideo通过菊链结构的连接传送数据和音频信号。这种连接方式成本效益极高，它使用2个光纤芯线传数据和音频，1组铜线对为设备供电。如果传送距离太长，系统中的设备也可以用本地电源供电。 把多种功能集合成1个设备上，比为实现同样多功能而买许多台设备更经济实惠。这种功能的结合，也节约了机架中的安装空间，中又进一步降低了安装成本。 高度的系统灵活性 Praesideo是高度多用性的系统，使用户在设定区、呼叫站、音频输入和输出、控制输入和输出的数量方面有充分的自由。开放的通讯协定，使Praesideo很容易与外部设备或系统连接，例如可以使系统有广泛的监测和距离功能。 1.3.3.广播扬声器的选用原则上应视环境选用不同品种规格的广播扬声器。 例如，在有天花板吊顶的室内，宜用嵌入式的、无后罩的天花扬声器。这类扬声器结构简单，价钱相对便宜，又便于施工。主要缺点是没有后罩，易被昆虫、鼠类啮咬。 在仅有框架吊顶而无天花板的室内，采用吊装式扬声器。由于天花板相当于一块无限大的障板，所以在有天花板的条件下使用无后罩的扬声器也不会引起声短路。用有后罩的天花扬声器。有后罩天花扬声器的后罩不仅有一般的机械防护作用，而且在一定程度上起到防止声短路的作用。 在无吊顶的室内（例如地下层），则选用壁挂式扬声器。 在室外，选用号角。这类号角不仅有防雨功能，而且音量较大。由于室外环境空旷，没有混响效应，选择音量较大的品种是必须的。 1.3.4.广播扬声器的配置广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。 通常，高级写字楼走廊的本底噪声约为48~52 dB。考虑到发生事故时，现场可能十分混乱，因此为了紧急广播的需要，即使广播服务区是写字楼，也不应把本底噪声估计得太低。椐此，作为一般考虑，除了繁华热闹的场所，不妨大致把本底噪声视为65~70dB（特殊情况除外）。照此推算，广播覆盖区的声压级宜在80~85dB以上。 鉴于广播扬声器通常是分散配置的，所以广播覆盖区的声压级可以近似地认为是单个广播扬声器的贡献。根据有关的电声学理论，扬声器覆盖区的声压级SPL同扬声器的灵敏度级LM、馈给扬声器的电功率P、听音点与扬声器的距离r等有如下关系： SPL = LM +10 lg P – 20 lg r dB （1） 天花扬声器的灵敏度级在88~93dB之间；额定功率为3W。以90dB / 8 W匡算，在离扬声器8m处的声压级约为81dB。以上匡算未考虑早期反射声群的贡献。在室内，早期反射声群和邻近扬声器的贡献可使声压级增加2~3 dB左右。 根据以上近似计算，在天花板不高于3m的场馆内，天花扬声器大体可以互相距离5~8m均匀配置。如果仅考虑背景音乐而不考虑紧急广播，则该距离可以增大至8~12m。另外，火灾事故广播设计安装规范（以下简称‘规范’）有以下一些硬性规定：“走道、大厅、餐厅等公众场所，扬声器的配置数量，应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。在走道交叉处、拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m”. 室外场所基本上没有早期反射声群，单个广播扬声器的有效覆盖范围只能取上文匡算的下限。由于该下限所对应的距离很短，所以原则上应使用由多个扬声器组成的音柱。馈给扬声器群组（例如音柱）的信号电功率每增加一倍（前提是该群组能够接受），声压级可提升3dB。请注意“一倍”的含义。由1增至2是一倍；而由2须增至4才是一倍。另外，距离每增加1倍，声压级将下降6dB。根据上述规则不难推算室外音柱的配置距离。 1.3.5.广播功放的选用广播功放不同于HI-FI功放。其最主要的特征是具有70V 和100V恒压输出端子。这是由于广播线路通常都相当长，须用高压传输才能减小线路损耗。 广播功放的最重要指标是额定输出功率。应选用多大的额定输出功率，须视广播扬声器的总功率而定。对于广播系统来说，只要广播扬声器的总功率小于或等于功放的额定功率，而且电压参数相同，即可随意配接，但考虑到线路损耗、老化等因素，应适当留有功率余量。按照‘规范’的要求，功放设备的容量（相当于额定输出功率）一般应按下式计算： P = K1·K2·ΣP0 （2） P — 功放设备输出总电功率（W） P0 — 每一分路（相当于分区）同时广播时最大电功率 P0 = Ki·Pi Pi — 第i分区扬声器额定容量 Ki — 第i分区同时需要系数： 服务性广播节目，取0.2 ~ 0.4 背景音乐系统，取0.5 ~ 0.6 业务性广播，取0.7 ~ 0.8 火灾事故广播，取1.0 K1 — 线路衰耗补偿系数：1.26 ~ 1.58 K2 — 老化系数：1.2 ~ 1.4 椐此，如果是背景音乐系统，广播功放的额定输出功率应是广播扬声器总功率的1.3倍左右。 但是，所有公共广播系统原则上应能进行灾害事故紧急广播。因此，系统须设置紧急广播功放。根据‘规范’要求，紧急广播功放的额定输出功率应是广播扬声器容量最大的三个分区中扬声器容量总和的1.5倍 根据工程系统图的扬声器点位表和公共广播的系统要求，我们配备了3种规格的功率放大器： 一种是LBB4422/10，它可以分2个区，每个区的负载是250W， 一种是LBB4424/10，它可以分4个区，每个区的负载是125W， 最后一种是LBB4421/10，只有一个区，负载是500W。 1.3.6.广播分区及设备详细配置一个公共广播系统通常划分成若干个区域，由管理人员（或预编程序）决定那些区域须发布广播、那些区域须暂停广播、那些区域须插入紧急广播等等。 分区方案原则上取决于客户的需要。通常可参考下列规则：

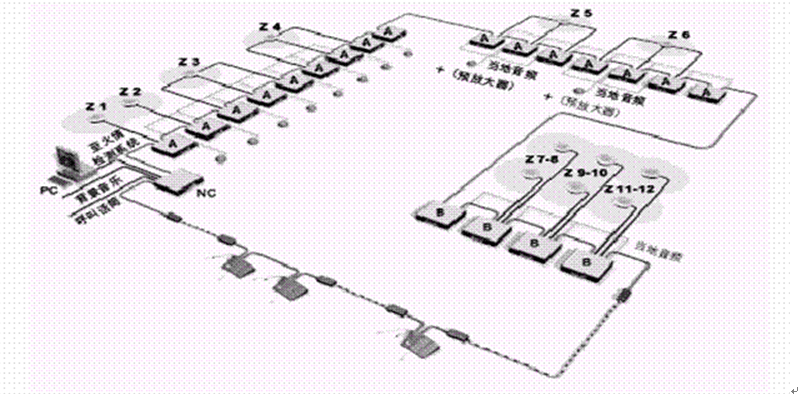

根据系统图进行以下分区配置： 公共广播系统扬声器设置表
总之，分区是为了便于管理。凡是需要分别对待的部分，都应分割成不同的区。但每一个区内，广播扬声器的总功率不能太大，须同分区器和功放的容量相适应。 1.3.7.主要配置系统功能1、网路控制器 网路控制器是公共广播系统的心脏，并存储所有控制资讯。它提供乙太网介面，用以连接PC，从而能对系统进行设置。网路控制器还存储数位音频资讯，为自动播音提供基础。网路控制器监测系统中所有的设备并对任何状态变化提出报告。网路控制器有4路模拟音频输入和4路模拟音频的线路输出，有8路控制输入和5路控制输出。 控制输入可以用于出发任何系统中的行动。通过配置软件可以设置输入的特性。控制输入的特性将可以设置成暂态、单发、双稳重复、双稳、启动和停止。当然这些功能也可以用在系统的其他控制输入上。控制输出可以用于启动外部的活动，并可以和任何输入出发信号联系。 网路控制器具有存储系统中最后99个故障的资料的存储容量。数位录音资讯、报警声讯和报警声讯发生器、控制输入都处于监测下。网路控制器还可以处理按时间表进行的行动。 2、音频扩展器 音频扩展器可以给系统增加输入和输出，有4路模拟音频输入和4路音频输出，有8路控制输入和5路控制输出。音频输入可以设置成背景音乐、话筒或线路输入。和网路控制器一样，经过设置音频和控制输入可以用于触发任何系统中的行动。 3、网路分路器 网路分路器的作用是从系统主路中分出支路，支路仍然受到监测，但没有主路的冗馀功能。如果需要额外增加电源，它可以连到外部48V直流电源上。 4、光纤介面 Praesideo系统中的所有设备都有玻璃光纤和塑胶光纤的介面。塑胶光纤用于连接距离在50m以内的结点。玻璃光纤用于连接距离在50m 以上的结点。光纤介面还用于需要把玻璃光纤转换成塑胶光纤或需从塑胶光纤转换成玻璃光纤的地方。光纤介面有1个电源输入和2个控制输入。如果需要，它可由一个外部DC电源或网路控制器的电源供电。控制输入可以用于监测连接到光纤介面的电源。 5、功率放大器 Praesideo系统含4个型号的功率放大器。他们的区别是每个机柜的放大器通道数量和每个通道的额定功率不同。功率放大器的型号如下： 1×500W功率放大器 LBB4421 2×250W功率放大器 LBB4422 4×125W功率放大器 LBB4424 8×60W 功率放大器 LBB4428 功率放大器的主要功能是把音频信号放大以推动扬声器。通过改变跳线可以在100V、70V或50V之间选择输出电压。功率放大器内建了放大器监测和换机功能。换机继电器包括在功率放大器内。在放大器内插入1快线路尾端检测主卡可以监测扬声器线路的短路、开路和对地短路。没有线路尾端检测主卡则只具备短路和对地短路功能。监测用的导频信号由功率放大器自身产生。 功率放大器结合了数位音频处理功能，包括3段的参数均衡器，2段的架形均衡器和音频延时。功率放大器可以直接连接网路线路。功率放大器可以连接48V DC备用电源。48V电源有反极性保护，48V DC电源的可用性受到监测。 6、基本呼叫站 基本呼叫站有1个网路介面、1个“按下即讲”键、1个监听扬声器和1个监听耳机插口。机器正面的音量控制器可以调整扬声器和耳机的音量。基本呼叫站可以连接最多16台呼叫站键盘。本呼叫站上的LED用于指示系统、呼叫站和呼叫状态。 7、呼叫站键盘 呼叫站键盘有8个选择键和状态指示器。它通过本机的1个介面与基本呼叫站连接。每个选择键有1个双色的LED。它显示选择的状态，并可以区别出被选择的输出/资源是被更高优先顺序还是更低优先顺序的呼叫占用。 举例——系统布置简图：
1.1.1. 广播系统与报警系统的联动在我们配置的BOSCH Praesideo全数字广播系统中，每个广播功放都带有控制（报警）信号输入。因此，我们将各广播分区的报警信号接入各分区的广播功放，实现与广播系统的联动。 1.2. 主要广播器材产品功能和技术性能描述1.2.1. LBB4401/00网络控制器u 公共广播和紧急系统的控制器 u 全数位系统 u 可以控制61个结点 u 28路音频通道 u 8个受监控的控制输入和5个控制输出 u 配置和诊断/记录功能的乙太网介面 u 数位资讯存储 u 存储最后99条故障资讯
u 网络控制器是整个公共广播系统的心脏。它可以控制28个音频通道的路由，为系统供电、提出故障报告和对系统进行控制。音频输入可以来自呼叫站、背景音乐或本机音频输入。网络控制器可以独立工作或与PC连接。这个多用的设备既可以在独立模式下工作，也可以和连接的PC一起工作。网路控制器可以通过这台PC配置成任何复杂的公共广播配置。由于网路控制器可以独立工作，PC不必永久连接在网路控制器上。在与网路控制器相连的PC机上安装了诊断和记录软件后，这台PC可以显示系统中的任何状态变化。随机提供使用方便的配置和诊断软件。 网路控制器可以自由放在桌面或装入19英寸机架。它具备以下功能： u 网路控制器有4路模拟音频输入。其中2路输入可以在话筒或线路间选择，另2路固定为线路输入。可以把2路单声结合成1路历声输入。 u 有8路控制输入，可以对它们为要进行的任何系统活动进行自由编程，也可以对这些输入设置优先顺序。 有5个控制输出，可以对它们为系统中的任何状态变化进行自由编程。
介面
输入
输出
音频输入 模拟线路输入 --插口类型 ：每个输入有1个XLR阴插口和1个身历声的莲花阴插口 --频响 ：从20Hz到20KHz —3dB（容差±1dB） 在100Hz，1KHz和10KHz处0dB（容差±1dB） --信噪比 ：﹥87dBA --共态抑制比 ：﹥40dB --输入变压器 ：任选并只能用于XLR输入 --XLR最大输入范围 ：+18dBV至+6dBV --莲花插口自动输入范围 ：+6dBV至－6dBV 模拟话筒输入（输入1和2） -- 插口类型 ：1个XLR阴插口 -- 频响 ：从20Hz，1KHz和10KHz 处0Db（容差±1Db） 在100Hz，1KHz和10KHz处0dB（容差±1dB） -- 标称输入电平 ：－57dBA -- 信噪比 ：﹥62dBV，有25dB的余量 -- 共态抑制比 ：﹥40dB -- 输入阻抗 ：1360欧姆 -- 幻象电源 ：12V±1V@15mA -- 输入范围 ：－62dBV至－50dBV 音频输出 -- 插口类型 ：每个输出有1个XLR阴插口和1个身历声的莲花阴插口 -- 频响 ：从20Hz --20KHz－3dB（容差±1dB） 在100Hz，1KHz和10KHz处0dB（容差±1dB） -- 输出阻抗 ：﹤100欧姆 -- 信噪比 ：﹥87dBA -- 输出串扰 ：﹤－80dB -- XLR最大输出范围 ：+18dBV至－12dBV -- 莲花插口输出范围 ：+6dBV至－24dBV -- 1KHz的失真 ：﹤0.1% 物理特性 －安装 ：自由放置桌面或装入19英寸机架 －尺寸（高×宽×厚） ：88×483×350mm（19英寸机架安装要加安装架，无 脚） ：92×440×350mm(桌面，无安装架，有底脚) －重量 ：待定 －颜色 ：银灰 环境条件 －辐射 ：符合EN55103-1/FCC-47第15B部分 －抗干扰 ：符合EN55103-2 －认证 ：CE/FCC －温度 ：－5℃至+55℃ －相对湿度 ：15%至90% 指示和显示
背面的接插口
1.1.1.LBB4430/00基本呼叫站
呼叫站用于向指定的区域发出由人工控制的或预先录音的呼叫或执行一个预先定义的行动。呼叫站有一个键。呼叫站有一个固定的话筒和一个“按下即讲”健。放筒把讲话在网路上传送。呼叫站还有一个耳麦插口。一旦插上耳麦，话筒将静音。 1.1.2.LBB4432/00呼叫站键盘
呼叫站键盘和基本呼叫站结合使用，用于向任何预定的区进行人工控制或预录音的呼叫或执行预定义的动作。呼叫站键盘有8个键。 1.1.3.LBB442X功率放大器
1.1.1.光纤介面
光纤介面用于系统安装时，需从玻璃光纤转换成塑胶光纤或需从塑胶光纤转换成玻璃光纤的地方。此设备支援有冗馀线路的拓扑结构。它可由一个外部DC电源或网路控制器的电源供电。如果连接到本地电源上，自动由本地电源供电。光纤介面有2个LED用于检测目的(见表)要一电源为48VDC最大250W。 介面 1＊系统网路连接用于塑胶光纤 1＊系统网路连接用于玻璃光纤 指示和控制 －2个LED指示状态，颜色为黄和绿。指示如下： 黄 绿 指示 不亮 不亮 无ＤＣ电源可用 亮 不亮 待机：ＤＣ输出到ＰＯＦ关闭 亮 亮 运行：ＤＣ输出到ＰＯＦ开 不亮 亮 运行：无外部ＤＣ电源，但由ＰＯＦ供电 不亮 闪 错误：无外部ＤＣ电源且无接收到的协定 亮 闪 错误：有外部ＤＣ电源供电，但没接收到的协定 输入 2＊控制输入 2＊受监测的控制输入 物理特性 －安装：用安装架上的2个螺丝 －尺寸（高＊宽＊厚）：35＊49＊140MM（有或无安装架） 重量：待定 颜色：很灰 环境条件 －辐射：符合EN55103-1/FCC-47第15B部分 －抗干扰：符合EN55103-2 －认证：CE/FCC －温度：－5℃至＋45℃ －相对湿度：15％至90％ 1.1.1.LBB4416/xx网缆这是一种特殊的缆线，它有两根用于通讯的塑胶光纤芯和用于2个供电的铜芯。供货时缆上已经安好了网路接头。这些网缆可以用于将网路控制器连接到功率放大器，音频扩展器，呼叫站等。 1.1.2.天花扬声器型号：LHM0606/10 9W/6W天花扬声器
1.1.3.壁挂式扬声器LBC3931/00
小型的6W(额定功率)音箱适合播放讲话和音乐，音箱外饰黑色，音箱背面有一匙形孔，便于挂装。背面的推入式接线板使接线方便。 1.1.4.号角扬声器
长方口的10W号角，适合用在100V的公共广播系统中。扬声器接出1根2米长的2芯电缆，穿电缆的孔用ABS塑料密封套盖住。IP65，可防水及防尘。 1.1.1.桌面式话筒LBB1950/10
1.1.广播系统软件功能1.1.1.软件构成介绍系统软件指LBB4470/00配置/诊断和记录软件。这个软件包括3个部分， 1、配置软件，出厂前已安装在网路控制器内 2、诊断/记录软件出厂前已安装在网路控制器内

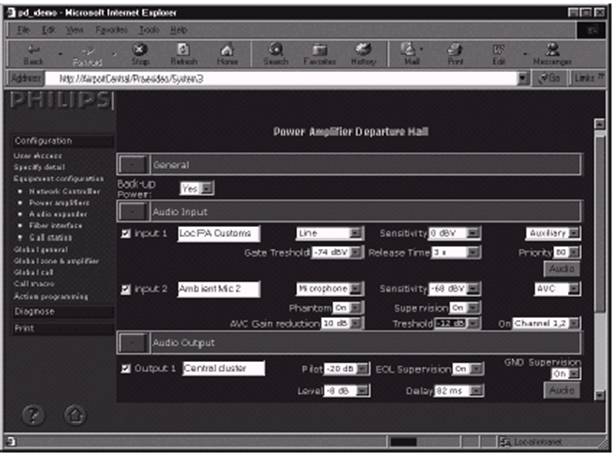

3、文件传送软件，随网路控制器提供，待安装在配置用的PC上。 控制软件主体界面如上，它由网络控制器内置，可通过RJ45与电脑主机相连，通过本软件能配置每楼层分区音源的选择、紧急状态、区域组构成、功放音源输入和输出电平选择，话筒与线路输入设备选择，先导信号与紧急音频自由设置，功放及其它相关设备状态监控，输出音源波表显示等各种控制功能。本软件适用于IE5.0以上版本，可用服务器本地和远端控制，本地可通过网卡直接连接(需双绞跳线)，远地通过交换机局域网内相联，网络服务器可自由设定IP地址和网关。如需进行系统集成，可通过主服务器系统集成平台嵌入本系统，使用户操作简便。 软件构成介绍 这个软件包括3个部分 配置软件，出厂前已安装在网路控制器内 诊断/记录软件出厂前已安装在网路控制器内 文件传送软件，随网路控制器提供，待安装在配置用的PC上 1.1.1.配置软件网路为基础的用户介面 可以用没安装软件的PC进入 可以设定不同级别的进入授权 所有系统参数可以设置 使用方便的浏览功能 动态的HTML页可以即时更新 配置软件用于系统配置。除了文件传送功能外，配置软件安装在网路控制器上。任何有IE5.0或以上版本的PC都能通过连接网路控制器进入配置和记录功能，无需在PC上另安装特殊的软件用于配置或记录，系统可以在没有配置PC的情况下运行。配置软件只在安装和改变已存在的系统配置时使用。 错误查询可通过设备前方的显示器或使用“诊断和记录软件”来实现。配置软件的设计使得第一次使用它的人也能得心用手。配置软件的帮助功能表便于用户查找不同配置参数和处理相关资讯。 配置系统的进入许可权。有三个授权级别： －系统管理员 －工程师/技术员 －使用者这三个级别的进入许可权是不同的。 背景音乐输入的定时操作 配置呼叫巨集，呼叫巨集功能便用户可以将多项功能，和/或动作，编配给任何输入：如控制输入，呼叫站或音频输入。一个呼叫巨集信号可分配给多个输入。呼叫巨集将定义为： －开始钟鸣 －音频输入 －消息-消息的顺序，重复次数，时间间隔，钟鸣结束 如果不是用按下PTT键执行一个选择，“选择键超时”使用户能编辑一个单间长度，超过这个时间长度后选择成为无效。 呼叫站可以成组。因此相同功能的呼叫站可以用相同的方式出现在总面板上。 某一区的紧急播报也可以广播到它的相邻区中。一个区的相邻区可在配置软件中定义。 区成组使用户能将覆盖同类型区编组 假如不同放大器通道覆盖地理意义上相同类型的区域，则可以将放大器通道编组。 在区配置中，和区相关的项目如放大通道输出，音频输出和控制输出可以编组。 功率放大器的任何话筒输入都可以设置成有自动音量控制功能的输入，对紧急呼叫可能设置成有自动音量控制或没有自动音量控制。 系统的时间同步通过控制输入实现。控制输入和发生同步的时钟的细节可以设置。 功率放大器连接到备用功率放大器上。这样，如果主功率放大器发生故障，备用功率放大器可以自动接替它的工作。主功率放大器和备用功率放大器的配备比例根据安装的具体需要而定。 所有设备的输入和输出配置都可以用配置软件完成。 所有音频输入和输出都有音频处理功能。音频处理允许用户通过输入和输出的高通滤波器和低通滤波器进行参数均衡，增益和限幅器调整仅用于输入。 功率放大器的音频输入可在话筒和线路间选择。 功率放大器的线路输入有一个门限功能（选择了自动音量控制除外）。如果输入音频的电平高于阈值，输入将自动转到预定义的输出路由上。门限功能的阈值和释放时间可设置。 功率放大器上的话筒输入可设置为自动音量控制功能。而自动控制功能输入可以是话筒或线路输入。 放大器通道输出可配置为延时播报。这是在困难地点所需要的。 20KHz监测信号的电平可以调整，这样可以调整它对均衡的影响，以保证对扬声器线路的监测可以正常进行 呼叫站键盘可为不同功能编程。键可编程的详细功能，见呼叫站键盘一节。 可以把呼叫站定义为消防员呼叫站，并为它提供附加功能：如“跟踪”、确认为主消防员呼叫站、和在呼叫过程中增加播音的区或音频输出。 可以为一个控制输入配置一系列功能和与时间相关的功能。 基本呼叫站/呼叫站键盘/呼叫站套件/呼叫站键盘套件可以在配置软件中设置各自的功能，具体功能参考各设备相关的章节。 控制输入可被设置用来监测连接到它的电缆是否开路或短路。 可列印配置细节。 可为每个区设置2个以时间为基础的音量设置。 用配置软件可将呼叫巨集和与时间相关的功能联系。 把背景音乐源分配给音乐通道，它可配置成向不同区/音频输出播送。 1.1.2.诊断和记录软件网络为基础的用户介面 在线上的记录功能 历史记录 进出口令保护 检测和记录软件的主要功能是监视和记录公共广播系统中所有单元的状态。它记录所有事件，如：呼叫和系统单元的状态变化，并提供系统当前状态的显示。将PC连接到装有配置和诊断/记录软件的网路控制器上，可以用软件的这个模组进行即时记录。 查询模式： － 一般事件 － 特殊 －单台设备的状态记录 －呼叫记录 －故障记录 这个软件模组可监视如下功能 －设备的错误状态 －系统中的任何状态变化 查看网路控制器中存储的历史记录 查看被监测的外部设备的事件记录 在PC上提供听觉和视觉的报警 遥控记录和诊断 控制输入可用作报告第三者设备的错误状态 列印历史事件 所有的呼叫图形操作模式下被单元的状态萤幕上 报警可被确认和重置。确认和重置行动将被记录 查看最后99个错误，它们存储在网路控制器中 1.1.3.文件传送软件PC应用 与网路控制器一起提供 使用简便的音频文件编辑 文件传送软件的主要目的是将数据和音频文件从PC传送到网路控制器。它皮有以下功能： 使用权受使用者身份认证和口令保护 把资讯编辑成组（多个WAV文件的组）。资讯组可以存储在PC和传送到网路控制器 将用离线方式设置的系统配置传送到网路控制器。 从网路控制器下载配置文件。 从网路控制器向PC下载记录数据。这个文件可以用微软公司的办公室软件：WORD，EXCEL，或ACCESS观看 可以将记录数据档案配置成存储体积定量的回圈文件
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
RS232介面，用于记录
造型美观、现代
8个自由编程的选择键
冗余网络连接
电源开关指示
高质素的设计
极佳的频响
LBC3491/12
时尚的桌面型单方向电容话筒，支撑在软杆上
