五星级酒店弱电智能化设计方案-有线电视系统

时间:2021-02-27      【作者】 admin    阅读

1.1.需求分析

XXX酒店智能化系统工程有线电视系统主要用于商务中心接收国际、国内政治、经济、金融信息及文化娱乐节目,另外考虑1套自办节目。

在客房,会议室、餐厅,电梯厅等场所设置有线电视插座,所有插座均采用TV/FM双孔面板接收,所有设备满足建筑物内对信号接收的要求。

1.2.设计思想

根据目前有线电视系统的发展情况,可以支持数据双向传输的有线电视网已成为必然的趋势,因此有线电视系统设计为双向网。

有线电视系统垂直主干采用SYV-75-9,楼内主干采用SYV-75-7同轴电缆,在楼内再通过分支分配器分布到各点。

XXX酒店大楼有线电视网模拟传输平台下行频段为87—862MHz,同轴电缆上行频段为5--65 MHz,本系统设计为有线电视双向网络。

系统设计为各终端信号电平VHF、UHF为64±4dBuV;FM50-0 dBuV;

1.3.设计依据

本系统实际情况和国家有关标准为依据,本着多功能、大容量、高可靠、长寿命、高质量的原则,参考国内外CATV系统的先进技术资料和经验进行系统的方案设计。

主要相关标准规范如下:

GB11318.5-89《30MHZ-1GHZ声音和电视信号的电缆分配系统设备与部件可靠性要求和试验方法》

GB6510-86《30MHZ-1GHZ声音和电视信号的电缆分配系统》

GY/T109-92《有线电视广播系统技术规范》

BG50200-1994《有线电视系统工程技术规范》

GY/T114-94《有线电视加解扰系统通用技术要求》

BGJ50200-94《民用建筑电缆电视系统工程技术规范》

GY/TN 118-1995 《有线电视与有线广播光缆缆传输系统》

GY/121-1995 《有线电视系统测量方法》

GY/T131-1997 《有线电视网中光链路系统技术要求和测量方法》

GY 5063-1998 《市、县级有线广播电视网设计规范》

GY/T106-1999《有线电视广播系统技术规范》

根据GB7401《彩色电视图象质量主观评价方法表》,图象质量的主观评价采用五级损伤标准,设计系统前端传送的图象质量,主观评价达4级以上。

1.4.系统设计指标

下行系统

  1. 电缆系统带宽:87~862 MHz
  2. 系统容量:87~550 MHz    传输54个PAL制频道电视节目

550~862 MHz   下行数据、数字电视、多媒体服务等业务

  1. 系统设计指标:

C/N≥44dB   C/CSO≤-55dB    C/CTB≤-55dB

其它指标符合国家标准

上行系统

电缆系统带宽:5~65 MHz  可实现图像和数据信号的回传

1.5.系统设计

前端部分:采用2组调制器,将卫星电视信号、DVD信号和放像机信号调制成射频信号,再和市有线电视信号一起接入混合器,输出到干线网络。

干线部分:是把前端接收处理、混合后的电视信号,传输给用户分配系统的一系列传输设备。有线电视系统采用SYWV-75-9同轴电缆到各楼层,楼层主干用SYWV-75-7铜缆,之间使用信号放大器。干线越长,信号衰减越大,而随着环境温度的变化,电缆的衰减量也变化,为了保证末端信号有足够的电平,需加入干线放大器和均衡器,以补偿电平的衰减,确保干线末端的各个频道信号电平基本都相等,基本设备包括:

分支分配部分:CATV系统的分支分配部分主要包括线路延长放大器、分配器、分支器和输出终端盒。根据《各楼层信息点分布表》中TV用户分布情况和XXX酒店大楼实际情况,对大楼分配系统进行优化设计。

输出信号电评设计计算:

用于射频传输的电缆型号为SYWV,它的外屏蔽层与芯线之间的介质是物理发泡材料,由于SYWV的传输介质密度小,所以对高频信号损耗小,可用于几百MHZ信号的传输。本系统的多载频组合频宽为860MHZ,因此必须选用高物理发泡射频电缆。我们在设计每个电视TV点输出电平时,依据电缆损耗参数表进行设计。

(长度单位100m,计算单位dB)

规 格

SYWV-5

SYWV-7

SYWV-9

30MHZ

3dB

2dB

1.5dB

150MHZ

7.5dB

5.5dB

3.5dB

300MHZ

10dB

7dB

4.5dB

600MHZ

15dB

10dB

7dB



图像调制器输出电平110dB±10 dB可调。混合器插损为2dB-16dB可选,再根据电缆损耗表即可计算电平,当长距离传输的正向或反向信号电平低于55dB时,需要分别加入正向或反向放大器。放大器的增益22dB±2dB。由于正向信号是多频道组合,因此要使放大器输出电平差尽量小。

各分支分配器、放大器详细规格参数见设备介绍部分。

具体分支器、分配器、楼层放大器配置参见系统设计图及平面设计图。

1.6.主要设备说明

1)全捷变邻频调制器:

主要特点:

  • 五星级酒店弱电智能化设计方案-有线电视系统单声道调器OV35A;
  • A/V信号调制到45-862MHz范围内的任一个电视频道;
  • 可多制式工作;
  • 残留侧边带调制器,频率可调,250KHz一步;
  • 4个按钮的控制面板;
  • 液晶显示;
  • 音频视频接口用5脚DIN-AV插座或BNC/Cinch;
  • 装有两条白道的测试图像发生器和附加的1KHz测试管;
  • 可以安装黑白/彩色屏幕视频插件OV61;
  • 和前端控制器OV51A相连接。

技术规范 :

  • 输出频度范围: 45-862MHz ;
  • 输出电平(连基本单元OV50A): 116dBμV ;
  • 输出电平(不连基本单元OV50A): 74-84dBμV;
  • 阻抗: 75 Ohm /F型;
  • 中频处理: 内置SAW滤波器;
  • 邻频抑制: >60dB ;
  • 频率允差: ±3KHz;
  • 互调比: >60 dB;
  • 反射损耗(-1.5dB/Oct): >18dB ;
  • 图象载波频率偏移: ±30KHz ;
  • 残留载波稳定性: ±5 %;
  • 视频输入电平: 0.6-1.4Vp-p ;
  • 视频带宽: 0.02-5.0MHz ;
  • 视频输入反射损耗: >26dB;
  • 微分相位(典型): 3deg ;
  • 微分增益(典型): 3%;
  • 色/亮度时延差(典型):20ns ;
  • SS/N(CCIR405-1): 60dB ;
  • 视频带宽内波纹: _<2dB;
  • 视频钳位能力: >26dB;
  • 邻频抑制比:<-45 dB;
  • 音频输入电平: 0dBm;
  • 音频输入阻抗(Cinch插座): 600 Ohm/10K可切换;
  • 音频输出频率范围: 0.04至15KHz ;
  • S/N(1KHz正弦波): 48dB ;
  • 频响: ±1dB ;
  • 失真: 0.5%;
  • A/V比: 10-20dB可调;
  • 屏蔽: 80dB ;
  • 工作温度: -15至+60degC ;
  • 电视制式: B/G,D/K,I,M,L/ Secam ;
  • 频率间隔Pc-Sc1: B/G  5.5MHz±5KHz
  •            D/K  6.5MHz±5KHz ;
  • 频率间隔Pc-Sc2: B/G   --
  •           D/K   -- ;
  • 尺寸: 30×264×199mm 。

2)放大器

新型的VX22放大器是WISI VALUE LINE系列的产品。WISI VALUE LINE是 WISI GLOBAL LINE概念的一种理想补充。VALUE LINE放大器的设计便于大量使用带反向通路的分配放大器网络。

VX22 本地供电分配放大器特点:

  • 高增益,低噪声系数
  • 可用跳线选择30/36dB增益或0/6dB斜率
  • 高达65MHz的灵活的反向通路
  • 插入式的有源/无源反向通路模块
  • VX28/0300,30MHz
  • VX28/0650,65MHz
  • 可以切换成1路或2路输出
  • 使用级间4方位均衡器:XE34/606MHz(0-10dB)
  •             XE38/862MHz(0-10 dB)
  • 可变均衡器插件XE26(606MHz)或XE28(862 MHz)
  • 铝压铸外壳防溅水
  • 节能开关电源供电

向通路(下行):

  • 频率范围(插件): 48-862/85-862MHz;
  • 增益(跳线选择): 30/36/30-36dB;
  • 反射损耗(输入/输出) ≥18dB(-1.5dB/Octave);
  • 噪声系数: ≤6dB 。

VX20/VX22

  • 输出电平(DIN45004B):450MHz处 123 dBμⅤ
  • 606MHz处 121 dBμⅤ
  • 862MHz处 119 dBμⅤ;
  • 调制强度:104 dBμⅤ/0 dB斜率,42频道CENELEC,862MHz
  • 106 dBμⅤ/6 dB斜率,42频道CENELEC,862MHz;
  • 输出电平按EN50085(42频道按CENELEC)106 dBμⅤ ;
  • CTB : >60dB;
  • CSO : >62dB;
  • CXM : >62dB;

VX22/VX23

  • 输出电平(DIN45004B) 450MHz处 126 dBμⅤ
  • 606MHz处 124 dBμⅤ
  • 862MHz处 122 dBμⅤ ;
  • 调制强度:107 dBμⅤ/0 dB斜率,42频道CENELEC,862MHz
  • 109 dBμⅤ/6 dB斜率,42频道CENELEC,862MHz;
  • 测试插座(输出): -30 dB;
  • 可变衷减: 0-20dB;
  • 均衡器XE26/XE28(插入式,可变): 0-10dB;
  • 2路输出(可切换): -4 dB;

反向通路插件(上行):

  • 频率范围: VX28/0300: 5-30MHz
  •        VX28/0650: 5-65MHz;
  • 反射损耗: >18dB;
  • 增益: >20dB;
  • 输出电平(DIN45004 B): ≥106dBμⅤ;
  • 均衡器(可变): >10dB;
  • 增益调整: >10dB;

其他要求:

  • 工作电压VX20/VX22: 230VAC(50-60Hz);
  • 遥供电压/电流VX21/VX23: 25-65VAC(50-60Hz), <1.3A;
  • 消耗功率VX20/VX22: ≤19 W;
  • 屏蔽系数: >80dB ;
  • 阻抗/连接器: 75Ω/F;
  • 交流声调制比: >70dB;
  • 工作环境温度: -20℃至+50℃;
  • 储存温度: -25℃至+75℃;
  • 不凝水最大湿度: 95% 。

五星级酒店弱电智能化设计方案-有线电视系统3)VX43A/VX44A/VX45A室内系列(双向)862MHz用户分配放大器:

下行:

  • 频率范围:47-862MH
  • 增益:
  • VX43:17-20dB±1dB
  • VX44:25-28dB±1dB
  • VX45:33-36dB±1dB
  • 斜率均衡:3 dB
  • 均衡 0-15 dB
  • 衰减 0-15 dB
  • 输出电平在60dB 862MHz时≥114dBuV
  • 按(EN 50083-5)
  • 输出电平在862MHz时≥98dBuV
  • 42频道按4 dB倾斜≥100dBuV

上行:

  • 频率范围:5-65 MHz
  • 增益: 20-23dB
  • 斜率均衡:3 dB
  • 衰减 0-20 dB
  • 输出电平按(EN 50083-5)≥114dBuV

配件:

  • XE40 0650
  • 双滤波组合 5-65MHz,输入输出由左滤波和右滤波组成。
  • XE40 0300
  • 双滤波组合 5-30MHz,输入输出由左滤波和右滤波组成。

其它要求:

  • 电压:230VAC±10%/50/60Hz
  • 消耗功率:<5.5/6/6.5
  • 功率显示:绿色的LED
  • 阻抗/连接器:75Ω/F
  • 屏蔽系数:>85dB
  • 尺寸(W x H x D):170x122x40mm

4)宽带邻频混合器  MW-MX(8)

项目

MW-MX(8)

频率范围

45~750MHz

750~860MHz

插入损耗

18±1.5dB

18±2.5dB

反射损耗

≥16dB

相互隔离

≥30dB

五星级酒店弱电智能化设计方案-有线电视系统五星级酒店弱电智能化设计方案-有线电视系统

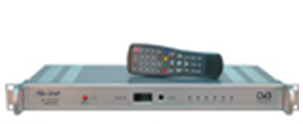

5)MW-98DR数字卫星电视接收机

MW-98DR数字卫星电视接收机主要技术指标均符合DVB-S/MPEG-2标准和广电总局颁布的<<数字卫星接收机(IRD)暂行技术要求>>。该机具有高灵敏度的信号接收功能,具有超清晰数字画面及高保真数码立体声输出, 操作简单方便。

 特点 :

SCPC/MCPC全兼容

可接收所有不加密卫星数字电视/音频节目

C/ku波段兼容

五星级酒店弱电智能化设计方案-有线电视系统支持双本振LNB

断电记忆及自动恢复

信号强度,质量指示

高可靠开关电源(~100-~265)

NTSC/PAL自动识别

电子节目指南

多频道编辑功能

用户可以编辑各种卫星和转发器信息

自动搜索新增加的卫星转发器

开机播放制定系统

具有图文功能可接收图文信息

左右声道,立体声伴音选择

RS-232接口,软件可升级

超低门限

AV输出

可选调制输出

全功能红外遥控

OSD级联菜单设置

6)传输电缆:

五星级酒店弱电智能化设计方案-有线电视系统采用高品质的电缆,损耗小、传输稳定性好、驻波系数小。

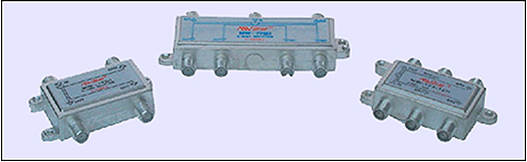

7)深圳迈威产的分配网络无源器件:

采用深圳迈威有线电视器材有限公司产的860MHz各种分支分配器材。用户终端采用双孔“TV/DP”终端盒。
