1.1.设计需求1.1.1.设计目标在智能化系统工程中将综合运用现代计算机网络技术、通信技术,针对本工程实际需要进行总体规划,对建筑内所有建筑设备采用现代化技术进行全面有效的监控和管理,提高建筑物的综合使用功能和物业管理的效率,确保建筑内所有设备处于高效、节能、最佳运行状态,提供一个安全、舒适、快捷的工作环境。系统配置适度超前,以适应企业和社会信息化发展的需要。 集中管理:可对各子系统进行全局化的集中统一式监视和管理,将各集成子系统的信息统一存储、显示和管理在同一平台上。重点是要准确、全面地反映各子系统运行状态,并能提供建筑物关键场所的各子系统综合运行报告,提高突发事件的响应能力。 分散控制:各子系统进行分散式控制,保持各子系统的相对独立性,以分离故障、分散风险、便于管理。 系统联动:以各集成子系统的状态参数为基础,实现各子系统之间的相关联动。 优化运行:在各集成子系统的良好运行基础之上,提供分析和决策建议,如:设备节能控制、节假日设定、24小时值班台、自动远程报警等功能。 1.1.2.系统分析IBMS是智能建筑设备系统的核心,它通过曲型的分布式计算机网络将各子系统集成到同一个计算机支撑平台上,建立起整个建筑物的中央监控与管理界面,通过一个可视化的统一的Web图形窗口界面,系统管理员们可以十分方便、快捷地实现建筑内被集成的各功能子系统以及相应更下层功能系统、实施、监视、控制和管理等功能。 新城市广场假日酒店 的IBMS应达到如下具体功能:

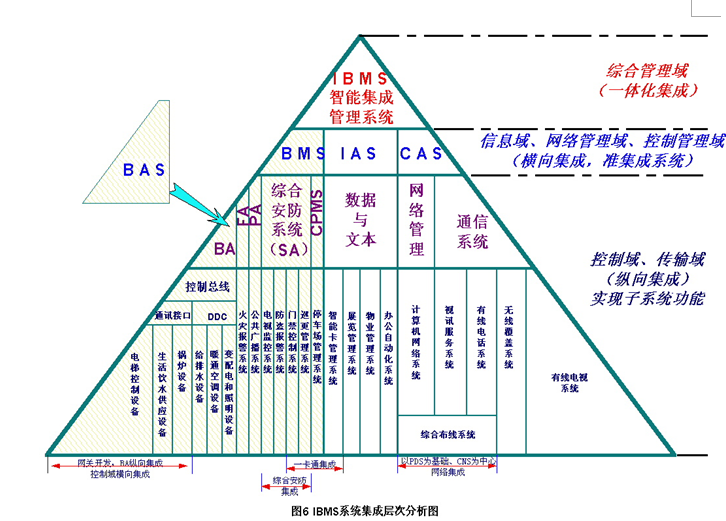

根据我们对以往完成的集成系统工程情况的统计,成功的系统集成可得出以下结果: *节约人员 20-30% *节省维护费10-30% *提高工作效率 20-30% *节约培训费用 20-30% 1.1.2.1.结构要求建筑物集成管理系统(IBMS)软件的体系结构直接影响软件的开发难度和软件的开发思路,同时对软件产品的可用性、生命力、增值性有着决定作用,根据本工程要求我们进行的系统基于三层体系结构。 1、底层设备和支撑网络层(物理层):该层由IBMS系统中所包括的控制、子系统或设备的驱动程序以及相关的综合布线、通讯、计算机网络系统所组成,该层主要完成对子系统现场控制设备的实时信息进行收集和处理。 由于各个子系统可能采用不同的通信协议和数据格式,所以,该层的驱动系统应完成对不同的协议和数据格式的转换。即该完成将各子系统的不同通信协议及数据信息格式转换成上层(核心决策层)认可的协议和格式,同时将核心层处理后的信息转换成相应子系统认可的协议和格式。完成对各子系统的控制和管理。该层实际上起到了一个通信网关的作用,也可以称为通信网关(Communication gateway) 2、核心决策层(监控层):该层是整个系统的关键部分,是整个系统的“神经中枢”,它完成的主要工作有: (1)完成对由底层输入的各子系统的信息按内在的逻辑关系统进行加工处理,将处理后的结果送到相应的数据库,通知上层以直观的方式显示。同时接受上层(GUI)授权操作人员发出的请求信息或系统的控制信息对这些信息进行相应处理,并将结果通知驱动器层,由驱动器层通知相应子系统完成相应的动作。 (2)接受上层(GUI)授权操作人员发出的信息综合管理的请求信息,按要求完成这些请求的信息进行综合处理,将结果返回GUI层,供其显示、输出。 (3)完成各子系统的联动功能处理,某一事件的发生不仅要引起该事件所属子系统的反应,而且会引起与之有关联的其它子系统采取相应的动作。这种联动关系由核心层来决策。 (4)对下层和上层提供标准的API接口,对数据库系统提供标准的ODBC接口,以完成与系统各部分的内部通信。 3、应用层(管理层):该层是人机对话的窗口,一方面是将核心层处理过的信息用明了形象、直观的方式在计算机屏幕上显示出来,为用户提供实时监视和控制整个建筑的所有现场信息。另一方面,通过该层界面,用户可根据预先的设计完成对子系统的功能配置和设定,完成联动的设置和对系统的综合管理。 户界面层可支持WEB技术,可通过浏览器在INTERNET/INTRANET环境中浏览所有信息,并通过授权可完成对系统的远程控制和管理。 1.1.2.2.集成管理系统层次分析智能建筑的系统集成从集成层次上讲,可分为三个层次的集成, 如图2所示。
第一层 次为子系统纵向集成,目的在于各子系统具体功能的实现。对于BA子系统,如电梯系统、生活饮水供应设备等智能化设备需进行部分网关开发工作,其它子系统的纵向集成多为子系统正常工作,没有过多的技术难度,但从工程管理、技术协调上仍应满足系统集成的需要。 第二层 次为横向集成,主要体现各子系统的联动和优化组合,在确立各子系统重要性的基础上,实现几个关键子系统的协调优化运行,报警联动控制等再生功能。尤其是IBMS的横向集成较为复杂。 第三层 次为一体化集成,即在横向集成的基础上,实现IBMS集成,即实现网络集成、功能集成、软件界面集成。由该图可以看出,IBMS事实上是由BMS、IAS、CAS等系统组成,由它们构成智能建筑或者建筑物的最高层的系统集成,新城市广场假日酒店 智能化集成的最终目的也就是要实现这一层的集成。 而IBMS系统集成是在集成方面最注重层次性的一个重要系统。通过对本次招标标书的认真研究,我们认为此次招标要进行的集成主要任务是把上图第一、二层很好地集成为完整的BMS。只有在这个基础上才能够在建筑建成后为如OAS / CNS(办公自动化、物业管理等)提供信息,并与其它子系统形成统一管理界面,实现 新城市广场假日酒店 最终的IBMS中央总集成。 1.1.IBMS系统集成总体功能实现1.1.1.IBMS集成的总体目标此次IBMS集成的总体目标为以下4项: 1.1.1.1.技术的集成为保证用户实现智能化各子系统的集成功能达到预期的效果,在技术上具有网络、数据、计算机系统、通讯系统、机电设备管理自动化系统、应用软件系统以及施工技术等门类齐全的专业技术人员,而且,能把各子系统的功能集成为运用自如的融入到全面智能化的总系统中。 1.1.1.2.产品的集成所采用的产品进行选择时,优先选择了经济使实用、技术先进、具有规范标准的国产优秀软件产品。 1.1.1.3.功能的集成在实施系统集成任务时,关键在于智能化工程所定购的各种软、硬件平台,网络平台、数据库平台等,按照智能化工程的要求应以满足不同用户、不同的组织、不同的工作方式,综合考虑不同的需求结合各种因素,对各子系统功能进行集成、整合。并结合特点进行优化设计。 1.1.1.4.工程的集成智能建筑包括的系统多、技术含量高,工程内容、种类十分复杂,因此在工程上要求从总体出发,对工程实施进行统一组织 ,从而实现智能建筑工程的管理工作系统化、集成化。 1.1.2.IBMS与各子系统集成的具体内容1.1.2.1.BAS楼宇自动化系统与IBMS系统数据流(双向)

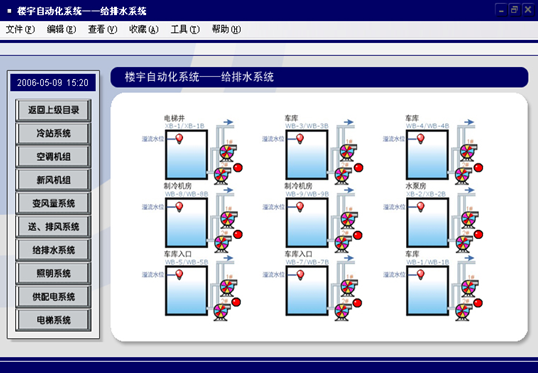

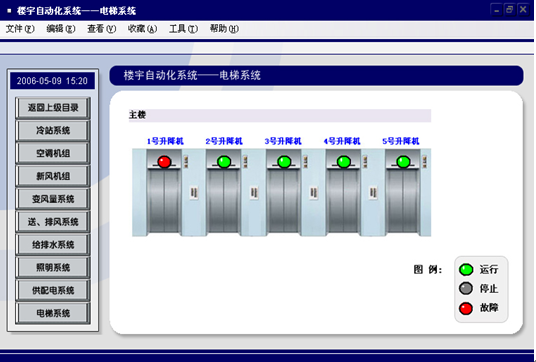

IBMS系统以实时方式通过通信接口监视整个建筑群内冷站系统、空调机组、新风机组、变风量系统、送/排风机系统、给排水系统、照明系统、供配电系统、电梯系统等设备的正常运行、非正常状态的数据。 设备控制运行和检测数据的汇集与积累 IBMS系统与楼宇自动化系统的通讯接口相连,汇集各种设备的运行和检测参数,并对各类数据进行积累与总计,以便更好的管理。 楼宇自控设备运行状态监控 监视整个建筑物内BAS设备的正常运行,非正常状态的数据,通过通讯以实时方式与IBMS连接。IBMS系统可以进行设备运行状态的集中监控。 具体功能如下:

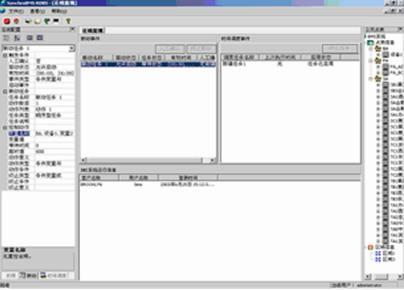

提供已编制的时间或事件自控程序应用软件的信息,信息内容包括:编制内容、编制者姓名、编制时间和修改姓名、时间和修改内容
1.1.1.1.安全防范系统与IBMS系统数据流(双向)本次集成将会考虑设计进行安防小集成,安全防范系统内又包括: 一、监测内容 二、安防系统小集成 安防系统小集成和IBMS系统的集成
闭路电视监控系统与IBMS系统数据流(双向):

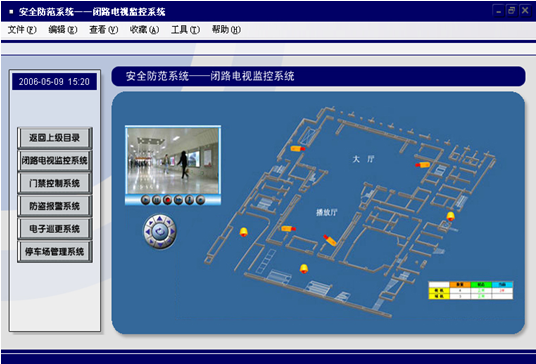

数据汇集与积累 IBMS通过闭路电视监控系统提供的接口定时汇集闭路电视监控系统各个装置的使用数据,并进行累积。 运行状态监视 IBMS系统可以以电子地图和菜单方式管理所有的摄像机;可以预设所有摄像机的动作序列;对每个摄像机的动作进行设置,接收其它系统的报警信息并进行相应的联动;从窗口中观察实时动态监控图象等。 门禁控制系统与IBMS 数据流(双向):

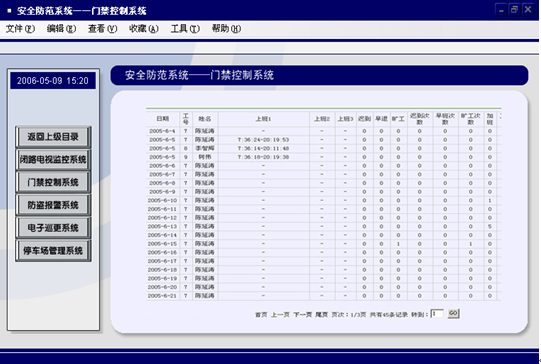

运行状态监视 IBMS系统与门禁系统的主机相连,对门禁系统的各种设备的运行数据进行实时监视,在工作站上显示运行状态信息,包括门磁开关状态和读卡信息等。 IBMS系统对门禁系统的集成
运行状态监视 IBMS系统与门禁系统的主机相连,对门禁系统的各种设备的运行数据进行实时监视,在工作站上显示运行状态信息,包括门磁开关状态和读卡信息等。 防盗报警系统与IBMS系统数据流(双向):

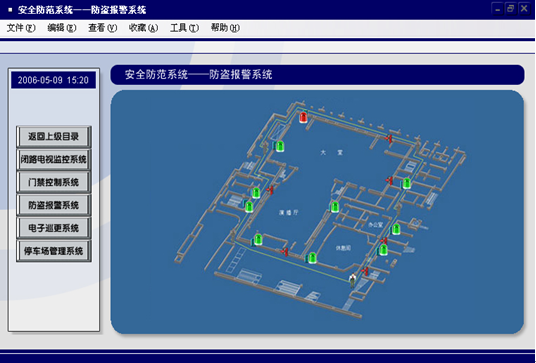

运行状态监视 IBMS按一定时间间隔扫描防盗报警系统各感应点设备的工作状态数据,在工作站上以电子地图的形式显示各防区的信息。例如:防盗报警控制器自检状态、工作状态、各类防盗报警探头的正常/报警状态,报警探头位置、报警时间记录显示等。 电子巡更系统与IBMS 数据流(双向):

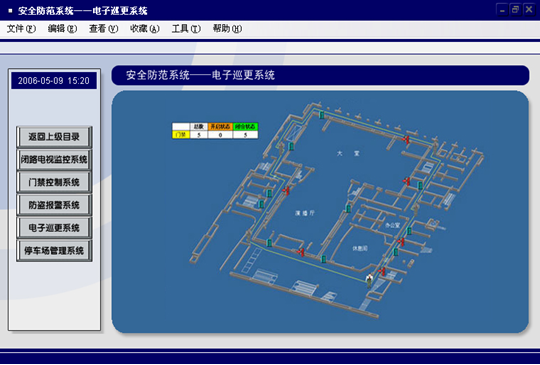

设备运行和检测数据的汇集与积累:

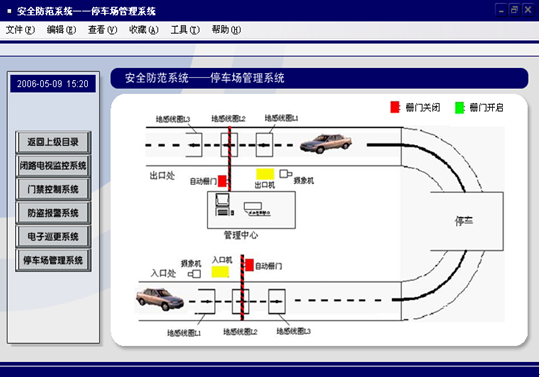

停车场管理系统与IBMS 数据流(双向):
设备控制运行和检测数据的汇集与积累:
报警显示: 当系统出现故障或意外情况时, IBMS将利用其报警功能在监视工作站上显示相应的报警信息,提示维修人并记录报警信息。 1.1.1.1.FAS消防报警系统与IBMS数据流(单向)
(限于消防法规,只监测不控制) 运行状态监视 IBMS与消防自动报警系统的主机相连,对消防自动报警系统的各种检测设备的运行数据及预警数据进行实时监视,在工作站上显示运行状态信息,包括气体灭火、水喷淋系统等。 具体监视内容如下:

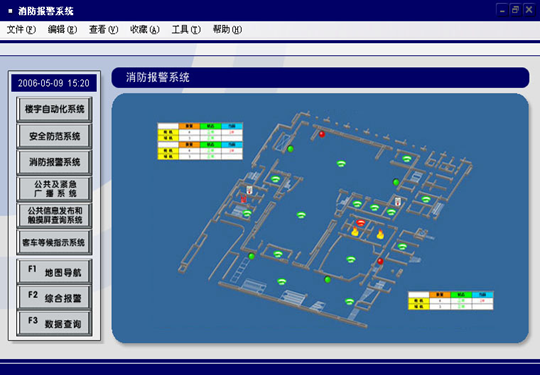

报警显示 IBMS系统接收到消防自动报警系统出现的火警或意外事件信息时,立即通过IBMS的报警功能,在监视工作站上以:声音、醒目颜色以及图标、楼层平面图显示事故位置等各种方式报警并提示相应处理方法。 具体功能如下:
1.1.1.1.公共及紧急广播系统与IBMS数据流(单向)
运行状态监视 检测背景音乐系统的工作状态,在工作站上以电子地图的形式显示各区域的信息。因为该系统紧急情况下将做为消防紧急广播使用,限于消防法,和消防报警系统一样只监不控。 1.1.1.1.公共信息发布与IBMS系统数据流(单向)

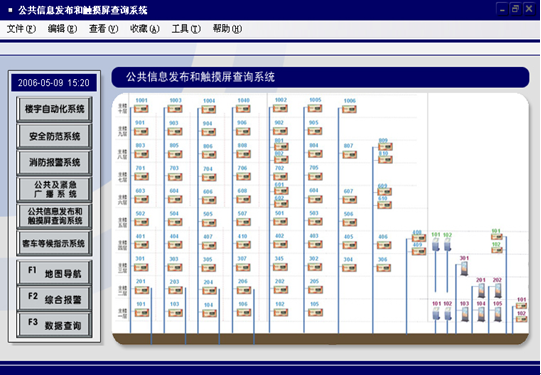

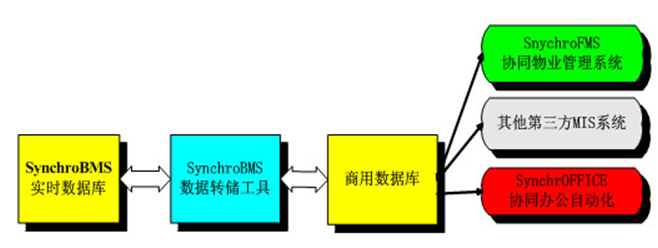

运行状态监视 检测公共信息发布系统的工作状态,在客户端上以系统整体布局的形式显示各设备的信息。该系统因为数据结构的和消防报警系统一样只监不控。 1.1.1.1.其他系统预留的接口此次选用的SynchroIBMS本身也具有把数据转储到商业数据库(如:MS SQL等)的功能。可以和办公自动化系统或者通讯网络系统CNS无缝连接。 从图中可以看出,SynchroIBMS数据通过数据转储工具存到商用数据库,商用数据库内的数据可以供办公自动化系统或者物业管理系统访问使用。这样整个系统可以使用一个统一得基于设备或者以事件为对象的统一开放的数据库,达到所有数据集中储存和管理的功能。 Snychro BMS系统和其他MIS系统实现无缝联接原理图:

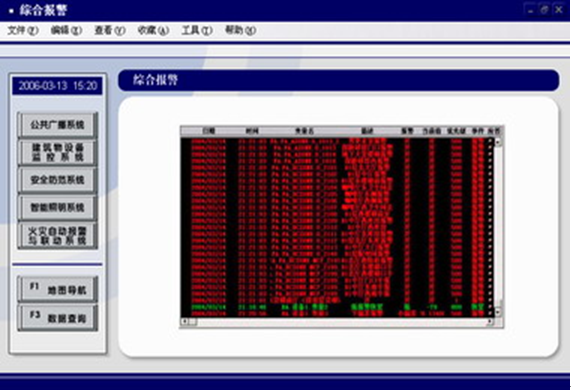

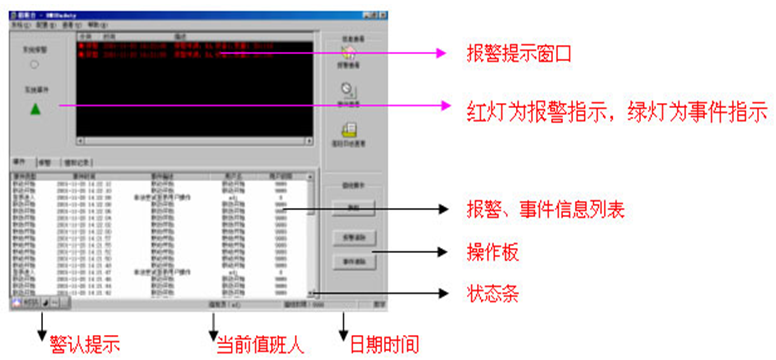

从图中可以看出,SynchroBMS数据通过数据转储工具存到商用数据库,商用数据库内的数据可以供办公自动化系统或者物业管理系统访问使用。这样整个系统可以使用一个统一得基于设备或者以事件为对象的统一开放的数据库,达到所有数据集中储存和管理的功能。 1.1.1. IBMS系统的集成功能1.1.1.1. IBMS集成-四大功能模块:综合信息模块: 该模块可以反映各种综合信息,即SynchroBMS自带的24小时值班台工具。
实时报警模块:

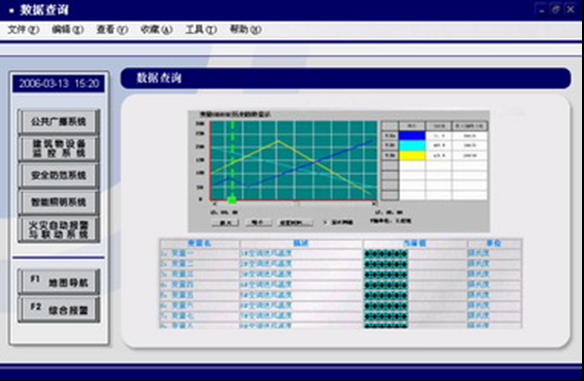

当某个设备或关键点发生异常或其他重要事件,系统会以报警、事件的形式,及时在页面上用图形、文字、动画、声音等方式表现出来;并且能够根据事件性质提出事件重要性及依据数据共享及系统联动原则提出事件影响范围及对其他子系统的影响程度,并给出相应的解决建议及方案。报警信息应具备高效性,故障定位准确性,针对性,全面性。避免误报警、漏报警、避免一个故障,多条报警信息,多条解决方案的情况出现。 系统要具有报警管理功能:系统的报警信号包括反映报警重要程度的报警级别、报警发生的子系统、报警的具体位置等,能根据报警级别决定报警信息的显示颜色和顺序,不同的报警可设置不同的声音、提示语。另外,SynchroBMS能够分别通过各监控管理现场和监控集成管理中心以声光、语音、固定电话、手机短信、即时消息、E-mail等多种报警方式对分布在不同区域和设备的警情进行精确定位式报警,保证警情的及时准确送达相关人员;并且可以驱动110报警的联动。 SynchroBMS能够根据管理者经验,设定各设备系统的报警参数上限和下限,屏蔽一些不必要的报警信息;系统还能够根据用户实际管理需要设定报警级别,对应各级别发送不同的报警信息,使得各级管理者免受无关信息干扰。 事件管理模块: 该模块包括:各类设备的情况,以及历史记录。 趋势查看模块: 该模块对各种历史信息进行分析,并生成趋势图,为整个建筑物的管理提供依据。
1.1.1.1.IBMS集成-实现主控中心功能(集中监控):
1.1.1.2.IBMS集成-基于网络的管理功能:
1.1.1.3.IBMS集成-综合管理的功能:

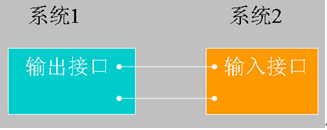

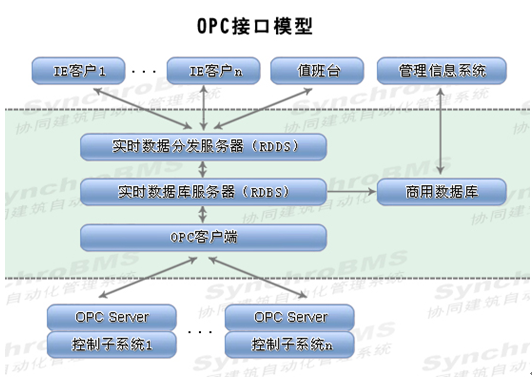

1.1.1.4.IBMS集成-重要公共场所应急预案及分析新城市广场假日酒店建成后将成为为深港的咽喉工程,因此,本项目对安全有很高的要求。IBMS系统应具备应对紧急情况的处理方案,并在特殊情况下可以调用中央大屏,将监控中心变为应急处理中心。通过对突发事件的分析,综合管理、调动各子系统,从而具备较强的应对突发事件的能力。 1.1.2.IBMS系统的接口设计智能化系统要做集成的前提是:必须先解决好各子系统和BMS的接口问题。只有接口解决了,各子系统上传数据在BMS系统这一层遵循统一标准了,联动才有可能实现。而且接口设计的好坏也直接关系到跨系统联动的响应时间。本项目的接口归纳如下: 目前IBMS集成的接口多为OPC或者是基于TCP/IP协议应用软件包,而处理好这些接口,必须从IBMS软件的架构就开始考虑。因为IBMS系统所处理的信息来源于各个子系统, 由于和个子系统具有分布、导构的特点,因此整个IBMS系统是一个复杂的分布信息处理系统,平台内部必须具有颁对象管理、数据源访问、信息分析和处理、统一视图的生成等功能。 优秀的IBMS系统的系统架构从接入的角度讲,必须具备以下条件: 1.1.1.IBMS系统的联动设计1.1.1.1.系统联动概述联动: 就是一个子系统中的事件触发另一个子系统中的动作,也就是跨子系统的配合。例如,消防报警系统的火警探头发出报警后,可以联动保安系统的摄像头转向相关区域进行确认;保安系统的红外线探头探测到有人闯入时,可以联动照明系统打开灯光。联动分为硬联动和软联动。 硬接点联动模式: 硬接点的联动主要应用在安全级别要求很高的地方,如消防系统和其他子系统(如公共广播系统、BAS系统等)的联动方面,原理如下图
