1.1.需求分析

本机房工程包括重要场所：

1）网络机房；

2）消防控制室；

弱电机房工程属于智能化工程，其范围包括但不限于：⑴设计；⑵工程材料/零配件/设备供应；⑶线缆敷设；⑷系统安装、调试、测试；⑸特种装修（包括但不限于面墙、天花、静电地板及防鼠防白蚁处理）；⑹供配电及照明（含应急照明及疏散指示等）；⑺UPS电源；⑻防雷接地系统；⑼弱电机房所有空调设备及通风系统等等。

1.2.设计依据

针对本工程机房系统的具体条件和需求，我们的设计基于以下的事实依据和假定依据，以便于进行有针对性的设计。

• 甲方提供的文件及有关图纸；
• 广东地区电气设备安装规范；
• 国家有关计算机机房标准及规范：
• 计算站场地技术条件（GB2887-89）；
• 弱电机房施工及验收规范（SJ/T3003-93）；
• 弱电机房设计规范（GB50174-93）；
• 洁净室施工及验收规范（JGJ71-90）；
• 计算站场地安全技术（GB9361-88）；
• 计算机机房用活动地板的技术要求（GB6650-86）。

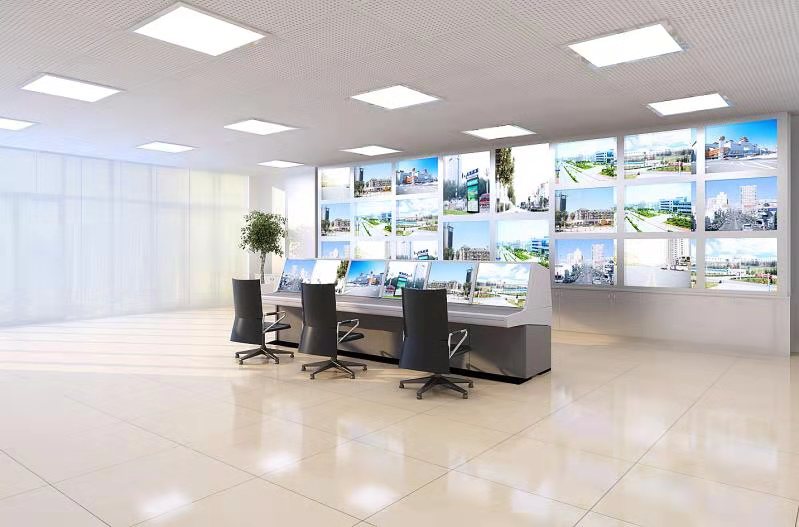

1.3.机房装饰工程设计

1.3.1.设计规划

众所周知，弱电机房装饰，不同于普通的宾馆、家庭装饰，机房装饰工程是一项系统工程，是现代科学技术和装饰艺术的综合，机房内放置有复杂的电子设备和机电设备，对装饰的要求，主要是满足计算机对机房提出的技术要求，在机房装饰艺术上以既大方舒适，又满足其技术要求为原则。对装饰材料的选择要达到吸音、防火、防潮、防变形、抗干扰、防静电等要求。装饰后，要使整个机房色调柔和、通透宽敞、不压抑、舒适。以其达到现代化的装饰水平和视觉效果。

弱电设备是一种高效能、高精度的运算设备。往往自身价格昂贵，更由于高科技含量高，其再生价值更是无可估量。要想充分发挥其效能，就必须使其能长期地、稳定地可靠运行。

由于设备自身的结构特点，要保证其可靠运行，就必须依靠机房的严格的环境条件，温度、湿度、洁净度及其控制精度，都要满足计算机运行的要求。也就是说，既要有精密的恒温恒湿空调系统，还要有精细的装饰技术来进行配合和保证。

基于上述特征，弱电设备内装饰应使用气密性好、不起尘、防静电、易清洁，并在温湿度变化时变形小的材料。

以下，是我方根据弱电机房的特点，综合申方的要求作出的设计方案。遵循“实用性与高档相结合，可靠性与耐用性并重”的原则，务求达到“高档、舒适、明快、简洁，给人以高雅、大方的现代感。

1.3.2.天面工程

天花及梁墙沿上部需进行修补工程及刷乳胶漆进行防尘处理；吊顶按设计标高及安装位置严格放线。天花吊杆用膨胀螺丝与顶板可靠联接，吊杆间距不大于1.5m，吊顶及马道应坚固、平直，并进行可靠的防锈处理，金属连接件、锚固件除锈后涂两遍防锈漆。顶面作防尘、防潮预处理。其中网络机房天面做9mm厚的福乐斯保温层，因机房区域的精密空调24小时运行,容易使上下楼板间产生温差，会引发楼板结露，影响机房的正常运行。

面板

天花面板是采用品质优良的铝质金属材料压制而成。面板具有良好的强度和塑性，正常使用情况下，不会下凸变形，能够长期保持挺括、平整。面板易于剪切，收边方便，并有一定屏蔽作用。板材经专门防锈防腐处理。

穿孔

穿孔尺寸均匀，形状美观，孔缘平滑，无毛刺。采用先穿孔，后涂漆的严整工序，使漆层保护更为完全，又确保漆膜绝不粘连微孔。

饰面

天花饰面选用防污、防腐、最为耐用的聚脂粉末漆，并运用精湛的涂漆工艺，使漆层完全覆盖金属表面。漆面附着力极强，能耐擦划、耐弯曲，耐潮湿和盐渍。易擦洗，不易被化学药剂腐蚀。

涂漆颜色范围丰富，长期使用，不出现色差现象。

尺寸公差

面板严格按照标准公差制造，确保产品的一致性，使安装最为方便。天花板选用的尺寸规格为： 600×600×0.7

空气流通

微孔面板可供空气流进、流出。

隔音

平面板与微孔面板均有准确的隔音性能，可根据具体要求选择填充物，达到所需的隔音级别，实现空间横向、纵向的隔音能力。

防火

经严格测试表明，天花面板不易燃，能够有效地阻止火势的传播，符合有关的建筑物防火条例和规定。

耐用性

如按照公司推荐的方法进行装配、保养，产品使用寿命可长达到15年。

1.3.3.地面工程

机房区域

首先需对地面用水泥砂浆找平，再刷防尘漆三遍进行防尘、防潮、净化处理，并在网络机房及消防控制室地面贴20mm福乐斯保温处理，福乐斯具有阻燃、保温性能佳、不起尘、易安装的特点。然后安装抗静电架空地板，地板尺寸为600㎜×600㎜，安装高度为300mm，在精密空调区域安装相同尺寸及高度的钢制通风板（风口板）。地板材料选择具有较好的防火、防潮性能、不易变形、电性能好、强度高，贴面耐磨、板型规整，地板支撑等配件采用原厂配套。墙面、柱面下部做高度为100㎜的铝塑板踢脚线，机房入口做踏步台阶及收边处理。同时合理预留走线线槽、线管，可靠安装等电位网及接地体。

1.3.4.墙柱面及隔断工程

机房主要墙面采用由优质彩钢板。

机房区中的机房间隔断采用高强度厚度12㎜的单片铯钾防火玻璃，分成不同防火分区。机房区与走廊安装双层玻璃(12㎜的钢化玻璃+12㎜的单片铯钾防火玻璃) 隔断以防结露，两玻璃间夹有1.52mm厚的PVD胶片。玻璃隔断上下边框用与墙面色彩及材质一致的材料作饰面。

①彩钢板：

产品特点：

1、防火性能：钢板隔墙符合中国国标一级防火标准，能够成分满足客户对使用空间的防火要求。

2、可拆卸性：钢板隔墙均为柔性连接的单元体结构，通过隐藏式螺丝钉固定，对主体结构及装饰面层没有实质性的破坏，可方便的进行组装拆卸。

3、重复使用性：在使用条件相同或相近的空间，国林产品可以满足重复使用的要求，适用性强，最大限度的为客户节约再装饰费用。

4、清洁施工：钢板隔墙已实现工厂化生产，尽量减少现场施工工序，对现场环境的影响将至最低，实现底噪音、底粉尘、无异味的清洁施工。

5、多样性选择：

A、式样：针对客户的需求及不同的使用功能，可以提供多种样式的隔墙，如双面隔墙、单面隔墙，玻璃隔墙、内置式百叶隔断等。

B、颜色：墙板的涂装颜色可以按照客户指定的标准色号或个性色进行配置。

C、功能：对于不同的使用环境及技术要求，公司产品能够进行多种功能性涂装。

②铯钾防火玻璃：

高强度单片铯钾防火玻璃是一种新型的防火玻璃，它与传统的防火玻璃相比有强度高、重量轻、透光率高、适用面广、耐火时间长、加工可塑性强等优点，既可用于玻璃幕墙，也可用于防火门或防火窗，且在民用方面也得到了较为广泛的应用。

1.3.5.机房门

机房门能起到有效的防尘、防潮、防火作用。根据消防规范要求，机房区、辅助机房区和其它功能区安装防火玻璃门或钢制防火门，具体布置祥见图纸。

1.4.供配电系统设计

1.4.1.设计依据

计算机“设备供配电系统”提供电源的质量好坏直接影响计算机系统的稳定性和可靠性。在GB 50174-93《弱电机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：

	A级	B级	C级
电压波动范围	±5%	±7%	＋10%-15%
频率波动范围	≤±0.2HZ	≤±0.5HZ	≤±1HZ
波形失真率（%）	3～5	5～8	8～10



1.4.2.设计构想

计算机“设备供配电系统”是计算机系统正常运行的前提和保证。GB50174-93《弱电机房设计规范》和GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类：

•  一类供电：需建立不间断供电系统。

•  二类供电：需建立带备用的供电系统。

•  三类供电：按一般用户供电考虑。

考虑到本工程设备系统及其应用的重要性，按一类供电方式施工。

1.4.3.配电分路

配电分路主要考虑以下因素

•  设备的功率

•  性价比

•  使用方便性

配电分路主要依据以下原则

（1）  计算机设备每一路的最大负载不超过6KW，太大了易引起不易发现的隐患和开关误动作；太小则性价比不高。

（2）  不同地方的设备不允许同一路控制开关，以提高安全性和维护性。

（3）  照明控制线路，原则上不采用同一路控制线路的灯具在一起，最好是分开，提高照明的均匀度和利用效率。

市电总开关均与消防控制信号相关联，当火警发生时，消防控制系统产生一个控制信号，自动切断市电所有输入，从而保证空调、新风机停止工作，以增强气体消防的效果。

控制开关的选用

为了确保机房内的设备能安全可靠地运转，电源准确灵敏通电和断电，市电箱总开关、UPS配电箱及照明开关箱开关采用梅兰日兰系列空气开关。

电线材料的选用

表：难（阻）燃电线电缆导线特点

型号	产品名称	额定电压	芯数	标称截面	主要用途
ZR-BV	单塑难燃聚氯乙烯绝缘电线	450/750V	1	1.5~400mm2	用于电气及消防系统等设备
ZR-BVV	单塑难燃聚氯乙烯绝缘电线	300/500V	1	1.5~400mm2	供电线路的固定敷设

当发生火灾时难燃电线不易着火延燃仅局限在一定的范围内（离开火焰1分钟自行熄灭），可以防止火焰沿电线蔓延扩大到其他地方，从而减少火灾对邻近建筑物及人民生命财产的损害。

1.4.4.供配电

本工程采用两路电源供电，工程负荷等级均为一级，一路接入市电配电柜，该配电柜主要供应空调、照明、维修插座和其它辅助用电等非UPS用电，一路接入UPS配电柜，该配电柜为UPS输入回路，供机房内UPS设备用电。两路电源各成系统，均由本层强电井引入机房配电室。

采用UPS供电保证系统供电的高可靠性。

机房区强、弱电从桥架通过电缆电线保护管接如地板下金属线槽、金属线管或金属软管，然后接如各机柜内配电单元。管槽全部为镀锌金属管槽。

机房配电柜内开关均采用梅兰日兰系列开关，控制管理UPS的输入、出、空调、新风、照明等线路分配。主开关可在发生火灾报警时自动切断机房电源，符合计算机机房国家标准的要求，配电柜装备有电源指示灯、电压表、电流表等，以监视电源工作状态。配有智能电量仪，对机房配电电量数据进行监测。配电柜内预留备用开关位置，为机房设备的扩充留有一定的余量。整个机房配电系统采用二级防雷措施，一级防雷保护由大楼统一考虑，在UPS电源电源输出端安装德国OBO原装进口电源防雷器实现二级防雷，可防止雷电在电源线路上产生的感应电压浪涌对计算机系统产生的破坏。

机房内的插座分两种，它们分别是：不间断电源（UPS）供电的设备用 “TCL”牌英标三孔标准防水插座，市电直接供电的设备用 “TCL”牌国标五孔插座。主机房内的计算机设备配置专用工业插头、插座并结合PDU供电。所有配电用电线、电缆均为“金龙羽”铜芯绝缘国标产品，并按照规范使用不同颜色。选用的电线、电缆均为阻燃型。机房内所有管道都进行防锈处理，所有线缆均选用钢制桥架、钢管或金属软管保护，相互连接时接触紧密，并做好接地保护。机房内设备电源的电压变化应在220V±4%之内，频率变化应在 50H±0.1Hz之内，波形失真率在2%之内。机房内的配电系统考虑到与应急照明系统的自动切换和消防系统的联动，当消防报警信号发生时，机房非消防电源自动断开。UPS机后端的配电柜输出保持三相平衡。同时安装有维修、清洁用电源插座。机房内所有线缆均选用镀锌线槽、钢管或金属软管保护。强、弱电线槽（管）平行敷设采用TN-S接地系统，敷设专用接地保护线，所有电气设备、金属管件、电缆外皮均应与专用接地保护线可靠连接。机房活动地板下敷设3x30紫铜带等电位接地网，所有设备通过接地线与之可靠焊接。

1.4.5.配电柜

1、配电柜介绍

在本项目中，配电柜（含UPS配电柜）和配电箱均选用梅兰日兰原装配电柜。该配电柜中的开关等元器件均选用梅兰日兰原厂配件。配电柜设置多个供电回路，给从配电柜、UPS、空调、照明和其它辅助设备供电，并且留有足够的备用回路。

2、配电柜性能

①系列配电设备特点：

先进的构造

采用新型的模块化结构和单元体配电组织，可通过更改其内部构造来满足日益变化的电力需求，并能够最大限度地提高设备服务的连续性，简化设备的维护保养工作。

与梅兰日兰低压设备完全兼容

配电柜所有元器件均采用梅兰日兰系列原装产品。主开关采用NS系列空气断路器。分支开关采用Multi 9系列断路器，操作寿命均在5万次以上，性能可靠、安全、免维护。Multi 9系列断路器采用导轨式安装法，因此分配负载数量多，增容相当方便。

外型美观

前面板采用高级别防护层表面，可防尘、防水，持久耐用；板材色调柔和，独特的倒角设计使外观无突兀感，富于现代气息，能满足不同的环境需要。

操作可靠

操作安全、可靠，所有开关都安装在带有开口的防护板后面，只有操作手柄及按钮可见。安装完毕后的调试检测简单、明确，方便进行集中检修，确保系统性能质量的稳定。柜体板块可即时拆卸，使输入输出线根据需求变化轻松接入，改装维修更为方便。

多种设计途径

产品说明、设计指导书、技术指令表和CAD软件引导您为配电柜设计周密的配电方案。

可有效地控制成本

 在设计前，用户应提供所有输入、输出配电方案及要求，据此绘制详细的电路图连同报价、产品出厂期一并提供给用户。经双方反复商榷增减内容后最终确定配电方案。

节省时间

Prisma系列模块化结构简化了配电柜的设计工作，可在最后阶段做临时改动。所有机械和电器的安装操作都可用预先准备好的配件来完成。

安装灵活、方便

系统提供一套完整的装备和配件，用于在柜体内安装断路器和控制器。

配电柜可壁挂式或者落地式安装，用于落地式安装时，可提供高度为100mm的底座；外门配锁，可防止他人对开关装置的不当操作。

配电柜可前后或者并排摆放，以满足不同的环境要求。柜内铜排安装位置多变，可实现最优的布局安排，配电可达3200A；铜排与开关之间距离可调，满足您对安全的特别要求。

提供多种选件

紧急停电擎/各开关辅助触头（报警、故障、分合指示等）/主开关操作方式任选/通风、散热设备/各种测量仪表/Vigi漏电保护附件/脱扣方式（热磁式、电磁式）。

灵活多变的智能化控制

所有梅兰日兰配电柜均可按照用户的特殊要求通过可编程控制器（PLC）实现全面的智能化控制及计算机通讯。

显著的防雷功效

电源防雷器可根据用户的实际需要内置于配电柜中。防雷器选用德国OBO系列防雷产品。由于计算机设备大量采用了CM0S集成电路模块和系统分散控制用的CPU单元，这些由现代化微电子器件组成的电路普遍对电网电压的质量要求很高，对浪涌电压承受能力较弱，因此成为雷电涌侵入的薄弱环节，这就要求计算机机房的电源系统中必须考虑有效的防雷措施。具体方法是：在机房低压配电柜的进线端安装电源防雷器。

根据机房的实际情况，我们选用德国OBO原装进口电源防雷器。该产品具有容量高（最大放电电流为100KA）、反应迅速、可多次击穿（在浪涌电流不超过防雷器最大允许电流的情况下，防雷器可被多次击穿，达到多次保护的目的）等优点。同时，该系列防雷器可以内置于配电柜内，使得整套系统简洁美观。

②配电柜具有以下功能

配电柜的总输入电压、电流、频率监测；

各开关的开关状态检测；

具有声光报警和远程监控接口；

防浪涌、防雷击；

过流保护。

③技术特性

1.5.UPS系统设计

系统设计采用1台60KVA UPS，延迟1个小时。

1.6.照明系统设计

计算机机房的照明供电属于辅助供电的范畴。但是它具有一定的特殊性和独立性，机房照明质量的好坏，直接影响计算机操作人员和软硬件维修人员的工作效率和身心健康。所以要合理地选择照明方式，灯具类型、布局，以及一些相关器材等。

照明灯具

本方案采用获得国家长城认证的照明产品TCL灯具。电源从市电开关箱引出，电源总线采用ZRBVV难燃铜芯导线；灯盘电源控制线采用ZRBV-3*2.5mm2难燃铜芯导线。

TCL灯具本体采用0.5毫米高强度钢板制成。反射器采用高纯阳极氧化铝：镜面（C6）、半镜面（D6）和雾面（M6）。超薄设计，反射器采用独特的全方位亮度控制（OLC）技术，具有良好的光学特性，且配光均匀和光输出比高。

 主要技术性能

•  镇流器采用高性能电子飞利浦镇流器输入电压为220伏，50赫兹。

•  光源采用利浦荧光灯灯管。

•  主电源进线采用快速连接。

•  灯具本体采用0.5毫米高强度钢板。

 安装方法

•  明装T型龙骨

•  铝合金微孔天花板吊顶

•  固定方式：吊链或吊钩

电子镇流器

电子镇流器可以节省40%的照明用电，并且可以提高荧光灯系统的发光效果。而产品本身更具有效率高、发热低的优点。调光装置、红外线人体感应器，可控式电子镇流器接在一起，整个照明系统可以进一步地发挥产品的内在潜能，大大降低了用电损耗。

电子镇流器的优点是：

• 通过高频化提高灯效率
• 可以瞬间点灯
• 无频闪
• 无噪音
• 自身功耗小
• 体积小、重量轻
• 可以实现调光等

照明的均匀度

在计算机机房的工作面上，照度的变化必须是缓慢的，否则易引起工作人员的视觉疲劳。因此，在进行照度设计师必须选用合理的灯具，并进行合理的布置，保证工作区内平均照度的均匀度（最低照度与平均照度之比）不宜小于0.7。非工作区的照度不宜低于工作区平均照度的1/5。这里我们采用“工作均匀布置法”，即灯具的布置是有规律的，纵横方向保持一定的距离。

照度计算

按照现行国家标准《计算机场地技术要求》GB2887-89中规定，结合本机房的要求，主机房照明采用300lx照度，辅助间照明采用200lx照度。为了满足以上的技术指标，必须计算设计照度，或者计算设计一定平方数的楼房采用的灯盘个数：

主机房照度400LX；管理中心机房、BA控制室的照度达到400LX以上。辅助房间照度达200LX以上。

为在使用时方便和整体美观，实行照明电源集中控制管理。根据房间的布局而敷设电源线和调整灯盘位置，使照明布置更合理化。

应急照明

机房内增设应急照明，照明灯取自部分灯盘中间的一支灯管，按照机房的应急照明照度（不小于5lx）和均匀度来设计，电源取自UPS设备，这样可靠性大大提高。不同于挂墙式的双头应急照明灯具，其电池寿命短，一般1-2年更换电池。

机房内的人员经常进出走道的墙面上、出口门头的墙面上均安装应急照明诱导灯和应急照明出口灯，建议：一般1-2年后更换电池。

1.7.空调系统设计

可以选用精密空调,但基于成本考虑,采用一般分体空调也能满足酒店机房的要求。
