一卡通系统解决方案(中控)

时间:2021-04-14      【作者】 admin    阅读

第一章 概述

随着全球经济的发展, 人们对安全问题的关注促使全球安防产业市场快速发展。因经济发展过程中引起的社会治安状况也令人担忧,日益扩大的贫富差距使得发展中国家的犯罪率不断上升,社会对安防产品的需求也因此日益高涨。作为安防产业中的一卡通系统已成为多数智能化项目中最常见的安防子系统之一;同时,安防一卡通系统在政府、企业、工厂、石化、汽车、造船、金融、医院、部队等行业得到了大量应用。

在这个背景下,中控智慧“一卡通”系统,可轻松实现对门禁、通道、访客、消费、人证比对、人脸识别人脸感知、停车、考勤、巡更、会议、视频联动有效的管理。同时,访客与通道、门禁、停车、会议、梯控无缝对接,互相联动,从而实现完善的一卡通智能化管理,为人们提供一个高效、便捷、安全、可靠、舒适、节能环保的生活、工作环境。

第二章 设计原则及标准规则

2.1设计原则

由于安全性和高效率管理的需要,管理系统的设计应遵循下列原则:

实用性:系统的功能应符合实际需要,不能华而不实。如果片面追求系统的超前性,势必造成投资过大,离实际需要偏离太远。因此,系统的实用性是首先应遵循的第一原则。同时,系统的前端产品和系统软件均有良好的可学习性和可操作性。特别是可操作性(便捷性),使具备电脑初级操作水平的管理人员,通过简单的培训就能掌握系统的操作要领,达到能完成值班任务的操作水平。

稳定性:由于系统是一项不间断长期工作的系统,并且和我们的正常生活和工作息息相关,所以系统的稳定性显得尤为重要。要求产品系统要有五年以上市场的成功应用经验,拥有相应的客户群和客户服务体系。

安全性:系统中的所有设备及配件在性能安全可靠运转的同时,还应符合中国或国际有关的安全标准,并可在非理想环境下有效工作。强大的实时监控功能和联动报警功能,充分保证使用者环境的安全性。

可扩展性:系统的技术不断向前发展,用户需求也在发生变化,因此系统的设计与实施应考虑到将来可扩展的实际需要,亦即:可灵活增减或更新各个子系统,满足不同时期的需要,保持长时间领先地位,成为智能建筑的典范。系统设计时,对需要实现的功能进行了合理配置,并且这种配置是可以改变的,甚至在工程完成后,这种配置的改变也是可能的和方便的。系统软件根据开发商符合不同历史时期市场的需求进行相应的升级和完善,并为相应的应用客户进行软件升级。同时可以扩展为梯控系统、报警系统。

易维护性:系统在运行过程中的维护应尽量做到简单易行。系统的运转真正做到开电即可工作,插上就能运行的程度。而且维护过程中无需使用过多专用的维护工具。从计算机的配置到系统的配置,前端设备的配置都充分仔细地考虑了系统可靠性。并实施了相应的认证。我们在做到系统故障率最低的同时,也考虑到即使因为意想不到的原因而发生问题时,保证数据的方便保存和快速恢复,并且保证紧急时能迅速地打开通道。整个系统的维护是在线式的,不会因为部分设备的维护,而停止所有设备的正常运作。

先进性:在保证稳定性 实用性和便捷性的前提下,门禁产品应该具备一定的先进性,以保证在今后的数年内不会被淘汰,并且可以满足门禁使用中的要求和需求。

2.2标准和规范

  • 《安全防范工程技术规范》.(GB 50348-2004);
  • 《安全防范系统验收规则》.(GA308-2001);
  • 《安全防范系统通用图形符号》.(GA/T74-2000);
  • 《防盗报警控制器通用技术条件》.GB12663-90;
  • 《民用建筑电气设计技术规程》.(JGJ/T 16-1992);
  • 《建筑防雷设计规范》.(GBJ57-83);
  • 《视频安防监控系统技术要求》.(GA/T367-2001);
  • 《信息技术设备的安全》.(GB4943-2001);
  • 《中华人民共和国通信行业标准》.(YD/T926);
  • 《城市市政综合监管信息系统技术规范》.(CJJ/T.106-2055);
  • 《安全检查防范系统通作图形符号》.(GA/74-1994);
  • 《消防联动控制设备通用技术条件》.(GB.16806—1997);
  • 《安全防范系统验收规则》.(GA308-2001-94);
  • 《电气指标标准》.EIA-422 EIA-485;
  • 《报警传输系统串行数据接口的信息格式和协议》.(GA/T379-2002)。

第三章 系统的设计

3.1系统总构架

系统集通道、门禁、考勤、消费、电梯、消费、会议、访客、巡更、人脸感知、停车场、视频联动等为一体的智能管理解决方案,只用一张经过授权的智能卡、指纹或人脸,通过系统强大的软件功能组合和完善的硬件配套设备,人员、访客可凭一张卡、一枚指纹或人脸识别享受智能化管理的“一卡通”服务,实现“一卡一库一网”。

3.2系统组成及功能简述

门禁管理子系统

    前端设备接入生物识别/FRID识别读头、门禁控制器、二维码读头、电锁、联动设备(包括摄像机、报警器等),后端平台通过统一数据管理,集生物识别、FRID识别、自动化控制、警报处理、事件记录、多系统联动为一体,对安全防范区域内各场所的人员出入进行控制管理,加强内部管理和重点场所的自动安全防范的出入口管理系统。

门禁管理系统主要考虑设置如下区域:

  • 重要机房(含控制室、弱电机房等);
  • 重要场所(财务、档案室、仓库等)实现卡、指纹等识别方式;
  • 领导办公室可以采用人脸身份识别功能;
  • 主要出入口,实现人员进出办公区域出入控制功能。



人行通道管理子系统

由智能闸机与门禁一体机、生物识别/RFID识别读头和联动设备(包括摄像机、报警器等)设备结合构成的,具有对人员出入控制、实时监控、保安防盗报警等多种功能的出入口管理控制系统。

  • 完成对通道通行的智能化控制与管理;
  • 杜绝非法人员进出;
  • 可通过管理计算机实现远程控制与管理;
  • 自动对通行方向的通行人数进行统计。
  • 主要出入口,实现人员进出校区域出入控制功能。



访客管理子系统

集计算机、射频识别、指纹生物识别、热敏打印、条码技术、X射线识别、数码摄像、自动制证、网络技术、自动控制等技术于一体,对来访人员的身份证件、图像采集、登记时间、进出时间等信息进行管理并授予访客进出权限的管理系统。

  • 非自助式访客:大楼一层值班室人工登记访客信息,授权IC卡片;
  • 客户集体参观:登记来访客户信息,将事先已授权卡片交予客户;
  • 访客设备能够识别第1代、2代身份证、IC卡信息等;
  • 访客管理模块:用于实现访客资料记录和访客资料查询。



考勤管理子系统

 配置中控智慧最新的生物识别技术产品指纹/卡面部考勤机、混合识别考勤机、可见光人脸识别考勤机对内部员工的考勤进行信息化管理,实现人员考勤数据采集、数据统计和信息查询过程的自动化,完善人事管理现代化的管理系统。

  • 人员上下班刷卡、生物识别签到;
  • 考勤数据由管理处统一管理、计算;
  • 上班打卡,下班可免卡;
  • 上下班打卡,加班打加班卡。



消费管理子系统

中控智慧消费机集消费、出纳、补贴功能于一体,可实现消费功能、出纳功能、补贴功能之间的切换,为客户的使用带来便利。

●人事管理:部门、人员资料的导入导出,人员档案管理、人员照片管理等;

●卡片管理:用户卡片的发卡(可批量)、卡片充值(可批量)、挂失解挂、退款、补卡、退卡、无卡退卡等操作,以及对一些管理卡如:管理员卡等管理;

●消费基本资料设置:设置餐厅资料、餐别资料、商品资料、键值资料等;

●多种消费模式:定值模式、金额模式、键值模式、商品模式、计时模式、计次模式等;



梯控管理子系统

在不改动原有电梯系统的基础上,通过对电梯按钮的控制进行隔离的方法,将智能技术嵌入其中,通过生物识别/FRID识别技术对出入电梯的人员进行权限认证,防止闲杂人等随意使用电梯进入各楼层的出入口管理系统。

用户刷卡、指纹或人脸等方式认证,给予电梯内用户对应楼层到达权限。



停车场子系统

停车场管理系统采用中控智慧最先进的车牌自动识别技术,当车辆接近车场进/出口时,车牌自动识别算法在视频图像帧中自动识别车辆照片和识别车牌号码,将车牌号码、颜色、车牌特征数据、进/出场时间等信息记录下来,为用户提供新的一种管理方式。主要对进出车辆进行管理。

  • 对进出车辆进行实时监控;
  • 可分析停车场进出相关数据信息;
  • 可灵活设置收费标准;
  • 可实现对停车场的统一管理。



视频联动子系统

  • 远程监控每一个进出口通道的实时动态;
  • 协同门禁、通道系统联动摄像头进行拍照和录像;
  • 系统管理人员可监看或控制摄像机及监看区域;
  • 系统可在监控、巡视时随时调用、查询、记录;
  • 系统支持广域网进行远程实时监控访问;支持远程实时录像,远程录像资料下载回放功能。



管理中心

管理中心是整个一卡通系统系统中枢,它有一个综合性管理职能:主网络管理和维护,监控各系统和设备运行情况。对智能卡管理,负责卡片授权发行、挂失、注销,负责设定卡片使用范围和权限、清算管理、资料管理、系统管理、报表分析等。

  • 合理的权限分配功能,具有权限分级功能;
  • 通过系统设定,按规定的补助标准发放个人消费补助;
  • 系统账户容量至少达到10万以上;支持多工作站;
  • 随时监控服务器和各子系统的运行状态,对数据库进行定期维护和备份;
  • 提供各种报表和数据查询;
  • 进行黑名单的整理和维护,优化系统运行环境;
  • 可以开户、注销、集体注销、挂失、解挂、换卡、补卡;
  • 有批量数据的导入导出功能,以便进行批量发卡。可以产生相应的操作报表,如开户等;
  • 按操作职能分区,系统管理区、财务管理区、信息公用区,各区的管理者根据系统授权进行专项操作;
  • 各子系统数据可以实时自动传送到数据库服务器,所有工作站都可以实时查询系统的当前运行情况;
  • 各子系统能实现基本信息共享,由管理中心统一管理和维护。

3.3系统平台

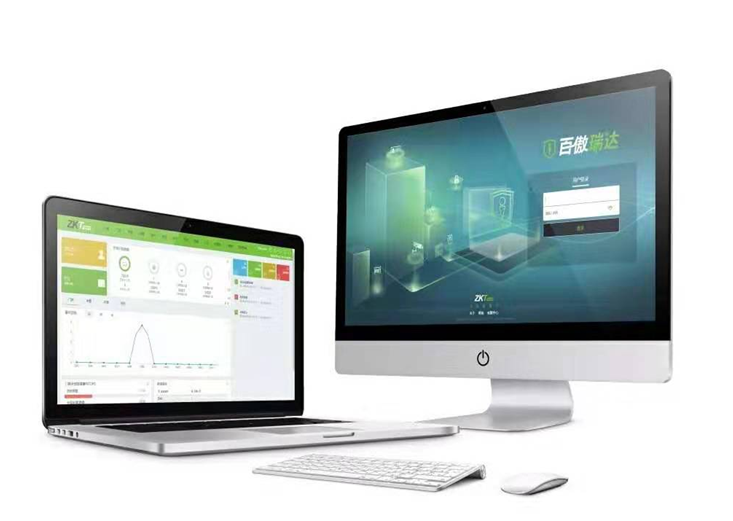

3.3.1平台简介

本系统配置软件为中控智慧自主研制开发的软件百傲瑞达V5000 管理系统。

百傲瑞达是基于混合生物识别技术,提供人行、车行、物检为一体的智能安防综合管理平台。本系统目前覆盖了企业的人事管理、门禁系统、考勤系统、消费系统、停车系统、访客系统、梯控系统、巡更系统、视频联动、人证系统、信息屏系统及系统管理等多个业务子系统。其中所有子系统既支持单体部署又支持多模块自由组合并有效地进行联动;为各行业提供强大的集成能力和用户可视化数据展现分析功能,真正实现大规模全系统的安防智能化管理。

可以深度应用于政府、企业、大厦、园区、监狱、学校、智慧社区等多个安防需求领域。

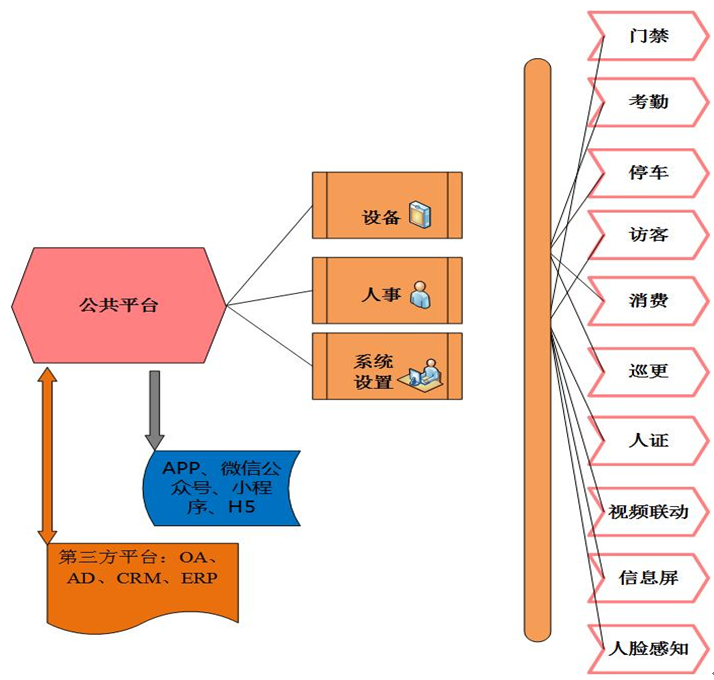

3.3.2平台结构设计

基于混合生物识别安防综合管理平台,平台支撑多个业务应用的模式,可无缝对接其他第三方系统。一键式注册开通云服务,微服务多点分布式部署架构,平台支持APP、H5、微信公众号等移动应用,支持双机热备,高并发通讯中间件,高安全数据传输,平台支持广域网访问,数据库、浏览器、操作系统高兼容性。

3.3.2平台特点

1.       传输数据安全

固件到软件采用Https数据加密协议,保障数据从发送到接收全程加密,防止数据篡改;

2.       NoSQL缓存通讯消息中间件

给予第三方Redis NoSQL数据缓存技术的消息中间件,大大提升系统数据接收处理能力,极大地降低了数据到达服务器端丢失的可能;

3.       灵活第三方对接通讯

采用开放的、主流的Http对接方式,提供灵活对接数据报文格式,例如客户的资料借阅等系统,从而方便与第三方系统快速对接;

4.       高并发稳定运行

系统采用业界先进J2EE Web框架,极大提升系统运算能力,单服务器下能支撑500个门禁控制器高并发快速稳定运行,在分布式多台服务器并行运算的集群环境下,系统能够支撑2000以上门禁控制器访问;

5.       支持新旧版本数据迁移

基于ETL式数据迁移引擎,支持灵活数据库迁移脚本定义,能够快速实现对海量数据从旧版本迁移到新版本,极大降低用户迁移数据的成本;

6.       一键式安装

一键式快速安装,丰富的安装环境检测,简化客户安装步骤,降低客户安装时的出错率。

7.       自定义工作面板

用户可根据自己的使用习惯,在工作面板上自定义快捷按键,方便用户使用;

8.       售后客户服务系统支持

提供常见问题解决方法、产品知识库、论坛、客户工单系统等全方位的售后客户服务系统,加速客户售后问题解决,提升客户的满意度;

9.       支持用户自定义属性字段

支持用户自定义增加人员属性字段,满足用户自定义字段的个性化需求;

10.    全新流畅用户体验前端UI设计

更简洁、现代的全新流畅前端UI设计,极大提升用户操作体验;

11.    “开门狗”式系统自我检测

“开门狗”式系统自我检测功能,当系统因异常等原因,“开门狗”守护进程,通过心跳机制能够自动将服务器重启,保障系统及时恢复使用。

3.3.3平台优势

1.  平台化

百傲瑞达平台真正实现一卡、一库、一网的概念。将各个子业务模块中的公共部分进行高度整合,形成公共业务模块。该模块包括人事管理、卡管理、权限管理、数据库管理等,负责维护这些基础信息的同时,也维护着其他业务子模块之间的业务逻辑关系。该模块是整个平台的核心和必备部分,通过公共业务模块实现平台信息共享和整合。

2.  模块化

百傲瑞达平台将每个业务子系统都单独做成一个模块,这些模块与公共业务模块之间实现灵活配置,自由打包,系统可大可小,非常便利。由于各模块之间互不影响,因此客户可根据自己实际项目需要,购买对应的模块即可;同时,公共业务模块提供第三方系统接口,可扩展性强。

3.  专业化

百傲瑞达平台采用各种主流技术优化系统性能,保障数据安全性,提供客户操作体验。同时,我们对于每一个需求都切实从用户的角度出发,推出一键式自动安装、看门狗式环境自动检测、APP、小程序、H5等各种特色功能,简化客户的操作,打造专业化平台软件。

4.  个性化

百傲瑞达平台采用全新UI风格,统一界面设计。打造中控鲜明个性特色。另外,软件提供各种用户自定义功能来实现用户的个性化需求,比如自定义工作面板、自定义人员属性等等

第四章 门禁管理系统

门禁系统,可以为人员的进出口管理使用,还有助于内部的有序化管理。它将时刻自动记录人员的出入情况,限制人员的出入区域、出入时间;也礼貌地拒绝不速之客。同时也将有效的保护您的财产不受非法侵犯。集通道安全管理、自动化控制、警报处理、事件记录、多系统联动为一体,对安全防范区域内各场所的人员出入进行控制管理,加强内部管理和重点场所的自动安全防范的管理系统。

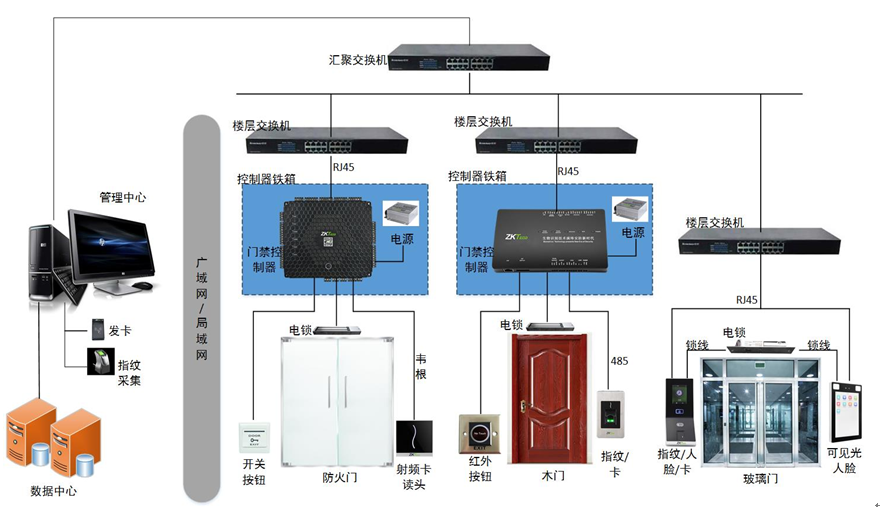

4.1系统拓扑图

上图为门禁系统拓扑图,中控制器室、消防控制器室、重点安全防范区域进行门禁一体机的设置,一体机附近预留一个AC220V的插座,作为取电口。控制器和一体机采用TCP/IP通讯方式,需布一条8芯的超五类线(一般的计算机网线)到最近的局域网网络交换机或HUB作为组网线。

读卡器到控制器的线,建议用8芯屏蔽多股双绞网线(其中三芯备用,如果不需要读卡器声光反馈合法卡可不接LED线),数据线 Data1 Data0互为双绞更好。线截面积建议0.22平方毫米以上。最长不可以超过80米。屏蔽线接控制器的GND。加粗或者双股合一股给读卡器供电,有助于提升读卡器的性能。(也可以采用其他多芯屏蔽的五类线)

按钮到控制器的线,建议采用两芯线,线径在0.3平方毫米以上。

电锁到控制器的线,建议使用二芯电源线(如果电锁带门磁信号就采用四芯线)截面积在1.0平方毫米以上。如果超过50米要考虑用更粗的线,或者多股并联,最长不要超过80米。如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警互锁等功能,门磁线可不接。

通讯线:(控制器到控制器,控制器到电脑)

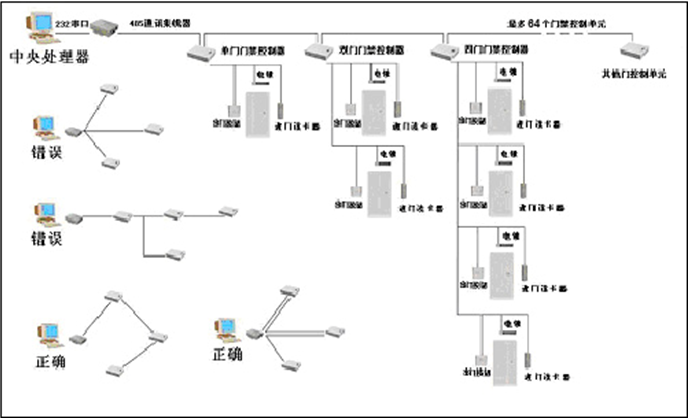

485通讯方式的系统

控制器到控制器之间,以及控制器到转换器的线,建议使用4芯屏蔽双绞网线。线径在0.22平方毫米以上,485+和485-一定要互为双绞,其它2芯备用,屏蔽线可不接,如果通讯不畅通,可以考虑用屏蔽线将所有控制器的GND进行连接,或者在485总线的最后一台控制器的485+ 和 485-之间并联120欧姆的终端电阻来改善通讯质量。 485总线长度,理论上是可以达到1200米,建议根据控制器数量或者通讯环境的复杂性,不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。 控制器和控制器的连线必须是一个连一个的手牵手的总线结构,不能分叉或者有星型连接。

TCP/IP通讯方式的系统:和电脑网络的布线的方法一样,控制器到HUB用普通网线,距离要小于100米,越长对线的质量要求越高。建议使用有品牌的网线。

4.2开门验证模式

模式一:卡模式(一体机或控制器与读头+电锁)

人员在一体机上刷卡进行身份验证识别,经过识别确认合法身份后,一体机驱动对应的电锁打开门,并记录保存进门信息。

模式二:指纹识别模式(一体机或控制器与读头+电锁)

人员将手指置于一体机上,一体机指纹读头将采集到的指纹和登记的指纹信息进行比对,经过识别确认合法身份后,一体机驱动对应的电锁打开门,记录保存进门信息。

模式三:人脸识别模式(一体机+电锁)

将人脸置于绿色识别框内,设备将采集到的人脸和登记的人脸信息进行比对,经过识别确认合法身份后,一体机驱动对应的电锁打开门,并记录保存进门信息。

模式四:人脸考勤模式(一体机+电锁)----选配

将人脸置于绿色识别框内,设备将采集到的人脸和登记的人脸信息进行比对,经过识别确认合法身份后,考勤完成,并记录考勤信息。

4.3门禁系统设备介绍

4.3.1人脸机TDB07

人脸机TDB07

验证方式:标配:面部识别;选配:指纹、指纹+IC、指纹+ID;

摄像头:双目多光谱人脸识别200W像素宽动态摄像头;

显示屏:7寸IPS彩屏,分辨率为1280*720;

用户容量:1W;人脸容量/指纹容量/卡容量:1W;

考勤照片容量:5000;黑名单容量:500;记录容量:20W;

4.3.2 人脸机TDB08

0.3s极速识别人脸;1:N人脸识别,支持最多50,000张超大容量人脸底库0.5m-2m远距离识别人脸;

8英寸IPS高清显示屏,亮度400 lux,在强光直射下具备高可见度;

配备200万像素超低照度宽动态摄像头,能在极端光照环境下清晰准确地识别人脸(0.5 lux - 50,000 lux);

双目光电+活体识别算法,防止有人利用打印照片(激光、彩色和黑白照片)、视频和3D仿真面具冒充用户;

多种通讯方式:TCP/IP、RS485、RS232;

防水防尘等级:IP68;防护等级:IK04;

合适运行温度范围广:-30~60°C;

4.3.3 门禁控制器ZTHCAM

  • 采用高速32位640MHZ高速CPU,配合32MBits RAM,256MBits Flash。
  • 嵌入式Linux操作系统;采用B/S架构软件,无需安装客户端,操作更简单。
  • 支持最多30,000个持卡人及100,000条脱机事件记录。
  • 可灵活设置多个时间组、门状态、节假日和不同用户的各种开门权限。
  • 支持多种Weigand卡格式,支持密码键盘,兼容各种卡片
  • 控制器内置硬件看门狗,杜绝死机。
  • 控制器电源输入具有过流、过压、反压保护。

4.3.5 门禁控制器inbio5

  • 配2万指纹,可扩容至3万;
  • 标配20万卡容量;
  • 采用高速32位CPU,主频1.2GHz ,内存大小128MB ,存储器大小为256MB;嵌入式LINUX操作系统;
  • 标配TCP/IP、WIFI,选配4G;指纹容量::2万;卡容量:20万;记录容量20万;
  • 支持选配POE网线给设备供电功能;
  • 支持市电、拆机及蓄电池检测功能;
  • 采用TCP/IP、4G、WIFI和服务端进行通讯,采用RS485或TCP/IP和读头进行通讯;
  • InBio510可以控制单门单/双向,InBio520可以控制两门单/双向,InBio540可以控制四门的单/双向;

4.3.5 一体机TA1200

  • 高分辨率红外和彩色双摄像头。
  • 全彩触屏操作方式,操作方便,界面简洁时尚。
  • 常用6个功能键,可用户自定义。
  • 红外光学系统,对环境适应强,夜间亦可比对识别。
  • 标配TCP/IP通讯方式,可支持跨网段跨网关连接。
  • 可外接定时响铃。
  • 标配简单门禁功能(门磁、出门开关、控锁、wiegand输出)。
  • websever管理模式与PC软件管理模式相结合,更灵活。
  • ID卡验证和面部识别相结合,解决单个生物识别应用的局限行
  • 胡须、眼镜、刘海等覆盖物,自然表情、夸张表情均可比对。

4.3.6 门禁读头FR4300

  • 国际标准Single Gang安装方式,嵌入式安装设计;
  • 采用三色灯显示,分别对打卡和待机做不同颜色显示;
  • 蜂鸣器声响提示;
  • 金属面板;
  • 采用主频1.0GHz CPU;
  • 采用BioID防水指纹头进行数据采集;
  • 采用RS485和控制器进行通讯;
  • 可对接InBio系列\ZTHCAM系列\InBio5系列门禁控制器;
  • IP65防水等级;

4.3.7门禁联动抓拍ZK-98K20CM1-PLUS



采用1/2.7" 200万逐行扫描Exmor;

传感器类型:1/2.7” CMOS;

最小照度:彩色0.001Lux@F1.2(AGC ON),黑白0Lux;

快门:(4mm,6mm,8mm,12mm可选);

镜头接口类型:M12;

光圈控制:固定;

变焦类型:定焦;

日夜转换模式:ICR红外滤片式;

数字降噪:3D数字降噪;

视频压缩标准:H.265/H.264;

支持联动门禁抓拍、视频弹出等功能;

4.3.8红外线开关

红外线开关K1-1DR:标准86底盒,继电器开关量输出, 免接触感应出门, 工业防护级别:IP55, 寿命:100,000次,并具备遥控功能,标准配置2个遥控器。

4.3.9管理中心设备

1、发卡器:CR20MW

功能特性:

  • 一个LED指示灯和一个蜂鸣器,刷卡时蜂鸣器响一声,指示灯闪一下;
  • 通信接口:标准计算机USB键盘口;
  • 接线方法:将USB线一端接到计算机的USB口;
  • 读、写卡类型:Wiegand34(MF卡);
  • 支持Windows95/98/2000/XP/Win7。

2、ZK8500 指纹采集器

功能特性:
●集指纹采集与Mifare卡储存性能与于一体;

●成像清晰、识别速度快,支持旋转指纹;

●外观精美,体积尺寸适用于桌面使用;

●干/湿/粗糙手指均有较好的成像质量;
●误判率低、识别率高;

●支持Windowsxp、Windows7/8/10等操作系统开发;

4.4 人员录入方式

4.4.1 人员PC端登记

系统可通过软件的人事管理模块对工人进行人脸/指纹/卡/指静脉登记
