设计理念

以“三管一辅”为联网建设的核心理念，系统设计紧紧围绕客户需求，针对客户的不同职责及应用，设计最合理、最有效的功能，提供给用户最好的使用体验。具体表现为：

• 基础安防管理：首先是对视频的管理，包括各级调阅，回放，下载等。同时完成报警，对讲，门禁等各子系统的集成，能够形成联动响应，提高基础安防的管理能力。

• 综合安防管理：在完成基础安防管理后，提高综合安防管理的能力，包括设备的统一管理，不管是安防的资产还是非安防资产，都能够形成统一的管理和运维。其次实现数据的可视化，能够清晰显示报警的数量，报警的趋势，设备在线或者掉线的状态等，更加直观了解系统的运行状态。

• 智慧安防管理：在系统已经具备较为完备的安防管理能力后，可以为系统增加相应的智能技术，可以让系统更好的为安保业务服务。包括智能巡检技术，智能人脸识别技术，安装读卡器，人员倒地，徘徊等检测。例如：智能人脸识别技术可以通过对营业网点，自助银行等场所的人员进行抓拍，与公安机关发布的犯罪嫌疑人图片进行比对，可以协助尽快公安机关破案。

• 业务流程辅助：安防联网系统不仅仅可以服务于安保的业务，同时也可以为银行的其他业务提供协助，辅助银行业务流程的开展。例如银行的非现场检查，可以直接从联网系统中调阅或者下载视频资料，用于银行业务合规的检查。

方案主要涉及以下技术运用：

• 网络技术：所有子系统的联网均采用网络化方式进行联网接入，实现网络化上传、网络化回控；

• 视频解码技术：在监控中心，利用嵌入式解码设备，将前端汇聚到中心的数字视频信号进行还原解码，然后再到大屏上进行显示；

• 系统集成技术：利用软件平台接入银行安防系统中的各类子系统，并在软件层面实现各子系统之间的集成与互联互通，从而使各子系统能够相互联动，协同工作；

• 数据库技术：整套平台各软件模块分散独立运行，但在底层共用同一套数据库，在数据定义，数据操纵，数据查询以及数据控制等方面做到全系统的协同统一。

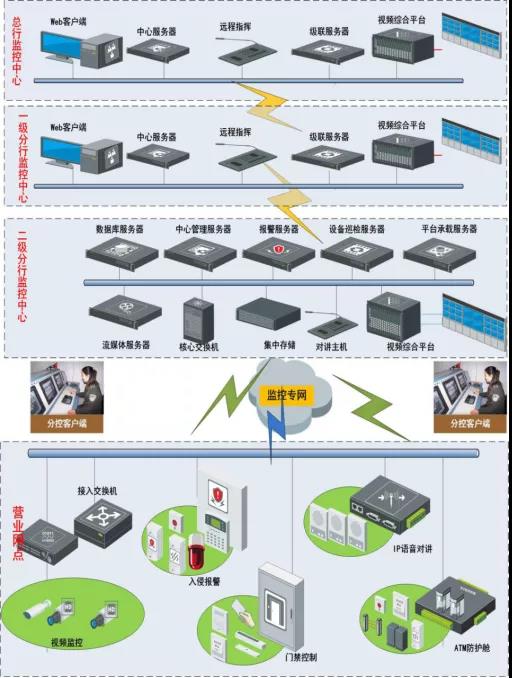

系统拓扑：

远程监控系统软件产品采用国家级视频监控联网协议进行多级互联，实现总行平台、一级分行平台和二级机构平台不同层级平台间的级联和远程调用。各级平台支持基于SIP协议的多级平台联网模式，遵循《安全防范视频监控联网系统信息传输交换控制技术要求》（GB/T28181）协议标准。

联网监控系统组织机构说明：主要分为总行监控中心、一级分行监控中心、二级分行监控中心和前端整合网点，包括营业厅/网点、自助行/ ATM、金库等。

前端的营业厅营业厅/网点、自助行/ ATM、金库等场所，负责视频信号、音频信号、报警信号、门禁信号等信息的采集，同时，将这些信号通过网络直接上传到二级分行监控中心进行集中处理。

• 系统前端由各营业场所的各类安防子系统构成，包括视频监控系统、入侵报警系统、门禁控制系统、IP语音对讲系统、ATM防护舱系统等，全部通过网络技术联网至监控中心。

• 二级分行监控中心收到前端网点上传的各种信号，通过软件对其进行处理，将前端各种信号根据区域进行分类，为各县区分控中心分配操作员账号，并设置其控制及操作权限。

• 二级分行监控中心软件平台与一级分行监控中心进行级联对接，在一级分行监控中心可监看所有前端联网的监控点信息。同时所有的一级分行监控中心与总行监控中心进行级联对接，总行监控中心可监看全国所有前端监控点信息。

• 联网监控中心由平台服务器、软件平台、集中存储、解码控制、显示、应用客户端、IP对讲等组成，对所有前端汇聚而来的视频信息、报警信号、对讲请求、门禁开关、防护舱等进行统一管理与处理，实现各系统的联动协同工作，并结合银行安保业务实现流程化管理。

总的来说是在统一多层次的指挥体系覆盖下，不同层次的指挥系统承担不同性质、不同地区的事件处理，并形成分工协作的关系，视频联网监控体系的所有环节都得到有效连接，从而保持对突发事件的高度敏感和快速反应。

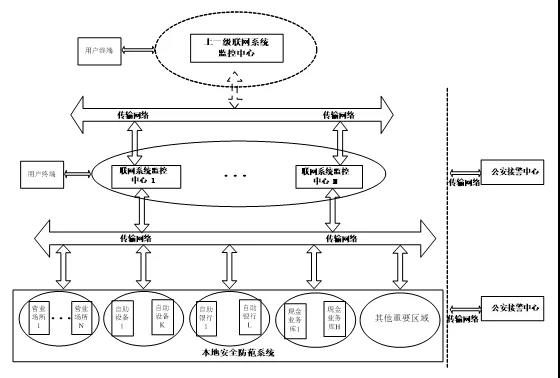

银行机构安全防范报警监控联网系统的系统结构如上图所示。营业场所、自助设备、自助银行、现金业务库以及其它重要区域的安全防范系统通过传输网络接入联网系统的监控中心。监控中心可与上一级监控中心联网，并应当有与公安接警中心通讯或交换信息的接口。

公安接警中心是社会公共安全的接处警机构，主要负责接收、处理联网系统发送的报警信息。本标准未将其列入联网系统的组成部分，但联网系统的监控中心应留有与公安接警中心通信的接口，方便向公安接警中心转发报警信息和接收公安接警中心转发的报警信息。

系统功能

1、全行视频集中管理

平台支持主流编码格式的视频流接入。监控设备支持PC-DVR、嵌入式DVR、H-DVR、HDTVI、ATM专用DVR、ATM专用HDVR、ATM专用HDVR、智能ATM专用的混合DVR、DVS、NVR，微视云，CVR等类型接入，兼容海康、大华等国内外主流品牌。

平台支持接入4K、1080P、720P的高清视频；也支持4CIF(704x576)、CIF（352x288）、QCIF（176X144）等多种标清分辨率视频；支持双码流以及三码流等多码流接入方式，以适应本地监控录像与网络视频传输的不同要求，用户可根据网络带宽情况，选择主码流预览或子码流预览。

2、各子系统集成联动

系统接入视频监控系统、入侵报警系统、语音对讲系统、门禁控制系统、ATM防护舱系统等，能够接收各个系统的信号并做可视化联动处理。

同时，在一个客户端界面下，即可实现对各个子系统的集中控制和操作，真正实现多系统的集成与集中管理控制。

构建有机融合、全面立体的前端感知体系，实现全方位、全天候的多维信息感知采集。前端系统以泛在网络思维进行架构，改变原有各类感知前端遍布，各分系统林立，彼此之间却缺乏深层意义上互联互通的状况，构建一个多角度、多层次、全时空的立体化前端数据数据采集网络。在泛在的立体化前端数据采集网络内部，各子系统系统各司其职，同时又协同作战，成为一个有机的、不可割裂的整体，全面提升对于视频，门禁，对讲和报警全过程防控水平，提升整体防控能力。

• 报警主机控制

能够接入系统内的各类报警主机，能够接收来自报警主机的报警信号并做联动处理，通过与监控系统对接，实现报警联动视频复核的功能。

在监控中心能够实时查看每一台报警主机的当前布防、撤防、掉线等状态信息。在软件平台上能够对报警主机进行远程布撤防等回控操作。

• 对讲系统控制

平台能够接入系统内的各类对讲设备及系统，通过与监控系统对接，能够在前端呼叫监控中心时联动弹出关联视频，在监控中心能够在监控界面直接对前端进行喊话。

另外，在软件平台上能够实时显示前端每个IP对讲设备的在线、掉线状态。

• 门禁系统控制

能够接入系统内的各类门禁控制器，能够接收来自前端的开门、关门信号并做联动处理，通过与监控系统对接，实现开关门联动视频复核的功能。

在监控中心能够实时查看每一个门禁的当前开关状态信息。

在软件平台上能够对门禁进行远程开关门等回控操作。

• 防护舱控制

系统能够接入防护舱控制系统，能够接收防护舱控制器的开关门的信号，当有人进入防护舱时，中心能够收到提醒，同时，在紧急情况下，能够对防护舱进行远程控制，如开门。

防护舱在人员进入时播放的语音内容、门上方的LED显示内容，均能够在监控中心平台上进行远程更换。

• 案件处理资料学习

当某分行发生报警案件，该分行进行妥善处理后，该分行可以将视频录像资料、报警处理流程及意见整理成一个多媒体报告资料包，上传总行监控中心平台。

总行监控中心平台确认该资料具有普遍性，且具备一定参考性，即可将该资料包群发给全国各分行监控中心进行学习借鉴。

• 智能设备技术集成

在自助行或者监控中心，均可采用将机柜、配电系统、空调系统、UPS电源和监控系统等集成为一体化模块化的集成机房，不仅可以节省机房建设的投入成本，同时可大大加快部署的速度。

智能典型应用：主要就是视频监控和智能分析技术结合，针对于营业网点的点钞机数字及卡号叠加、人脸高清抓拍授权、车牌抓拍识别等方面实现智能化管理。

• 高性能的云端存储

视频“云“存储系统采用软硬件一体化设计，融合了集群应用、负载均衡、虚拟化、云结构化、离散存储等技术，可将网络中大量各种不同类型的存储设备，通过专业应用软件集合起来协同工作，共同对外提供高性能、高可靠、不间断的视频、图片数据存储和业务访问服务，同时结合其他安防子系统，在满足基本安防工作需求的前提下，最大限度的辅助监控中心业务开展、提升服务质量。
