办公楼的网络系统设计,既有有线网络系统,也有无线覆盖系统,并且安防系统的网络系统有时候会单独设计,有时候和计算机网络系统共用局域网。今天的案例重点介绍计算机网络和视频监控组网方式与选择。
某办公楼拟建总建筑面积约7500㎡;建筑类型为高层建筑,地上1-6层。
计算机网络系统主要是大楼内部各部门的网络应用以及为大楼的管理和各种应用搭建一个灵活应用,安全可靠的硬件平台。将大楼的网络按部门分为若干个逻辑网段,将大楼的各种PC机、工作站、终端设备和局域网连接起来,并与广域网相连,形成结构合理、内外沟通的计算机网络系统,并在此基础上建立能满足商务、办公自动化和管理需要的软硬件环境,开发各类信息库和应用系统,为大楼内的工作人员、访客提供充分、便捷的网络信息服务。
计算机网络系统分内部办公网、外网。各个网络拓扑为星型结构,采用分层设计,层次网络架构包括:接入层、核心层等二层,建立网络主干千兆,百兆到桌面的网络应用。
-
1) 物理网络描述
根据大楼业务网运营数据的特点,内部办公网、外网相互之间逻辑隔离。
中心网络采用多链路100M光纤链路INTERNET接入,以大容量高速骨干交换为网络核心,千兆光纤下行至各楼层小机房的全千兆接入二层交换,以及采用无线交换机对整个无线网路进行统一的管理。终端采用无线或有线方式实现用户网络接入,确保楼内网络的灵活性和可扩展性。同时在网络边界防火墙出开出独立DMZ区域,作为中心核心数据管理存储中心,对内外提供不同服务。
依托物理平台,充分考虑当前各类应用以及网络数据的传输质量,采用虚拟局域网技术依据不同应用方向划分独立子网,有效地防止广播风暴及各类安全隐患在网络中的蔓延,确保各子网数据独立高效运行。
-
2) 内网描述
内部办公网面向中心内部用户,主要用于承载中心内部各类应用,如:OA、多媒体、 网络管理等无须上INTERNET的业务。子网内部通过部署防火墙,审计,行为管理等安全产品实现内部用户对于各类应用数据访问的可控可管,确保中心日常办公应用及本地数据交换的高效性,具体部署根据实际需求利用VLAN等多种技术手段实现管理和区分。
OA办公系统应用于内部信息系统,为全中心提供完善的办公自动化服务,实现无纸化办公,提高工作效率;功能包括收发文管理、办公管理、信息采编、公共信息管理、个人事务管理、内部邮件、即时通讯、信息检索等模块等。全面实现全局无纸化网上办公,实现的功能包括行政办公,公共信息。
-
3) 外网扑描述
办公外网主要为:中心数据、物流查询功能的Internet接入服务、远程资源共享、信息流转、系统远程视频会议等,为各类中心内部及流动用户提供全面高效的数据访问和交互平台。
-

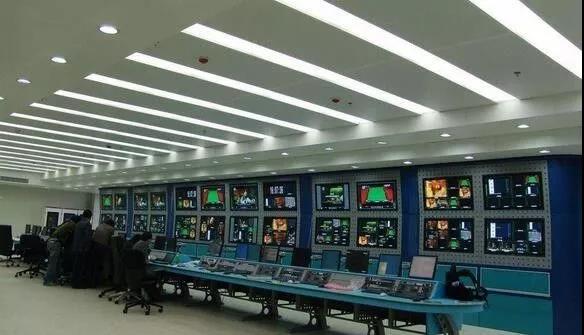

视频监控网络作为数据网络的子网,前端接入层独立于数据网络之外,采用汇聚层专注用于监控数据传输,最后汇入核心层。网络拓扑为星型结构,采用分层设计,层次网络架构包括:接入层、汇聚层、核心层等三层,建立网络主干千兆,百兆到终端的网络应用。
-
1) 核心交换部署
终端节点约500个,部署千兆核心交换机,设置在2层信息中心主机房网络设备柜。采用2台支持3层交换路由功能高性能的核心交换机做双中心冗余,所有的接入层交换机采用2条千兆光纤链路连到2台核心交换机上,保证链路的冗余。服务器群通过2条千兆链路以冗余的方式连接到2台核心交换机。采用VLAN划分策略对楼内网络终端、不同部门的终端、视频会议应用、智能化各子系统等划分VLAN;同一部门可以跨楼层进行相互访问,不同的部门间未经允许不能进行访问,不同VLAN间的通信通过核心交换机实现。负责内网络的转发。
采用模块化核心交换机,核心交换机具有1Tbps以上的背板交换容量,支持3层交换的路由功能,实现高性能的核心转发,支持IPv4、IPv6、MPLS、NAT、组播、QoS、带宽控制等业务功能,保证了网络核心的高稳定性和可扩展性;各核心交换机配置2个电源,实现电源冗余备份;配置千兆的光口/电口板卡,负责服务器群、网络管理、网络安全系统、链路热备及负载均衡网络的接入。
-
3) 无线接入部署
部署百兆无线接入交换机,设置在1层信息中心机房,支持千兆上行端口,实现无线AP可控可管。无线AP与无线控制器无线交换机配合组网(Fit AP),便于集中管理。
使用无线网络部分覆盖,填补网络盲区,在有效覆盖范围内自由登录而不受时空的限制,本项目在各楼层公共区域设置无线路由器,实现办公区域全覆盖。
各无线路由器接入外网网络。配置高性能百兆无线局域网接入设备,无线AP上行接口采用百兆以太网接口接入,无线路由器支持802.11abgn, 双频单模, 集成天线,支持工作在2.4Ghz与5.8Ghz频段,能提供20M/40M信道技术。
-
-
视频监控局域网:
-
1) 汇聚交换部署
终端节点约60个,部署千兆核心交换机,设置在1层信息中心主机房网络设备柜。采用1台支持3层交换路由功能高性能的汇聚交换机。服务器群通过1条千兆链路连接到核心交换机。
采用模块化核心交换机,核心交换机具有1Tbps以上的背板交换容量,支持3层交换的路由功能,实现高性能的核心转发,支持IPv4、IPv6、MPLS、NAT、组播、QoS、带宽控制等业务功能,保证了网络核心的高稳定性和可扩展性;核心交换机配置2个电源,实现电源冗余备份;配置千兆的光口/电口板卡,负责前端视频终端、服务器群、网络管理、网络安全系统、链路热备及负载均衡网络的接入。
内网网络设置2台业务信息化数据库服务器 (一主一备),采用X86机型,设置2个光纤网卡作为存储端口;其他服务器根据应用需求具体另行配置。
针对业务信息化数据设置2套光纤磁盘阵列,同时部署数据镜像系统,保持2套阵列数据的同步性。光纤磁盘阵列采用FC-SAN网络,配置2台8口SAN交换机(考虑冗余),连接前端档案信息化数据库服务器。
考虑到公司信息化相关数据的重要性和实时性,对业务信息化数据库服务器部署在线容灾备份系统。通过在服务器上部署数据库在线容灾备份软件,对应用系统所依赖的重要数据实时的备份到存储设备上。
内网另配置智能卡服务器、OA服务器和FTP服务器等服务器群;外网配置网络边缘WEB服务器、防病毒服务器和邮件服务器等;监控网配置视频存储服务器等。
-
考虑到整个网络后续的运行稳定性和数据安全性,将在中心网络中部署防火墙,入侵防御、防毒墙等安全产品,以有效的对进出网络以及DMZ区域数据访问进行有效的控制管理和授权。
