最全多功能厅会议系统技术方案

时间:2021-09-01      【作者】 admin    阅读

议作为企事业、机关等单位日常工作的重要组成部分,越来越受到人们的重视,为适应数字信息时代电子会议的需要,现在的多媒体会议室设计充分利用了现代化音视频技术、数字化技术、计算机多媒体技术、智能控制技术等,这些高科技会议设备将为与会代表迅速、直观地提供、发布、传输各种信息,提高领导决策的准确性和科学性,从而最大限度地提高会议的效率和水平。



会议室,是指可以用于召开各类会议、学术讨论、多媒体教学培训的场所。通常面积根据使用需求而定,大致可分为圆桌会议和排桌会议。它结合了现代化的专业音响设施、多媒体显示设备、高清晰摄录像技术、智能化集中控制等多种多样的功能于一身,在近几年的时间里得到了迅速的普及和应用,非常适合我国的国情需要。通常设立在大中型企事业单位、政府机关、展览中心、商务酒店、培训中心、学校等地。

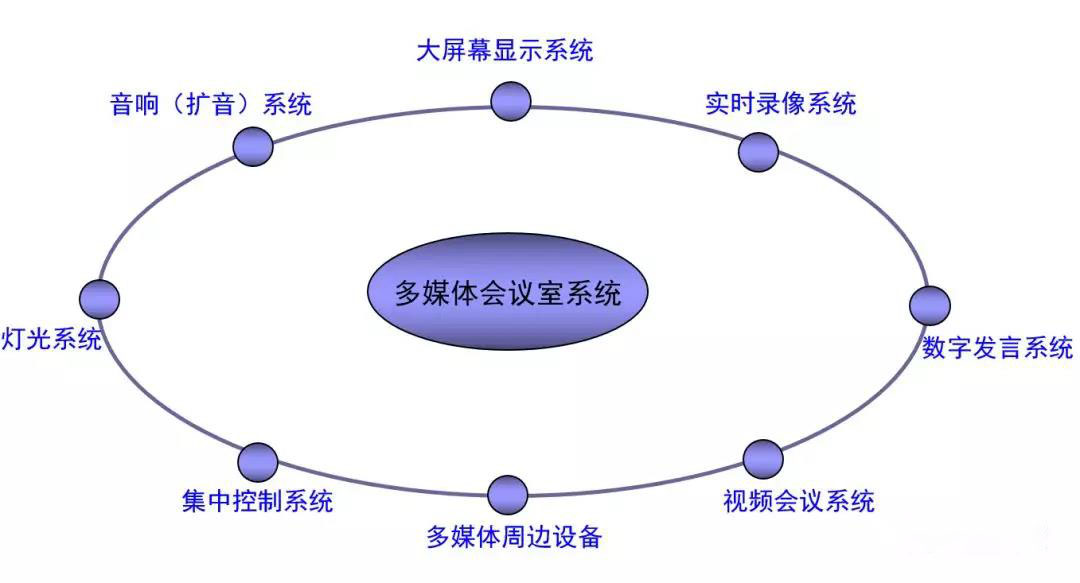

一、多功能厅会议系统组成

二、需求分析

基本需求

满足会议、讨论等方面的需要;

满足演讲、讲座、培训、学术报告等方面的需要;

根据具体使用要求的不同,满足其他一些诸如同声传译、远程视频会议、演出、DVD碟片式的环绕声电影播放、卡啦OK演唱等等方面的需要。



如果满足上述功能要求,则多媒体会议系统至少要提供如下操作功能:

具备良好的现场拾音、扩(放)音、录音功能,简而言之是说得清楚、听得明白、记得牢固;

具有良好的现场摄像、放像、录像功能,能播放多种记录载体之上的视频信号;

具有计算机多媒体信息播放、存储功能;

具有各种文件、照(底)片或实物等的展示功能;Ø具有使系统操作简单化的集中控制功能;

根据其他一些具体用途的不同,多媒体会议系统还需要提供诸如同声传译、远程视频会议等等。

三、设计原则

针对工程的特点,在整个方案设计、施工、售后过程中,本着对客户负责到底的精神,力求突出以下原则:

1、安全可靠性

整个系统的总体设计高度可靠;所选设备、材料均为专业厂家的成熟产品,均经过了严格测试;在整个施工过程中,公司从人员选择、施工程序、各项参数标准到工程监理、及时监控、质量责任等等各项,都有严格的规定,不允许误差留在现场。在施工过程中,对用户单位的系统负责人进行培训,指出在系统使用过程中需注意的事项及应急措施,从各方面保障系统的安全可靠。

2、成熟实用性

保证所采用的设备和技术属世界主流产品,在相应的应用领域内占有较大的用户市场,其相关技术处于领先地位。系统的各项指标应能满足用户的使用要求和设计要求,整个系统的性能稳定可靠。同时,从应用角度出发,在满足用户校要求的前提下,尽量压缩设备所需费用,争取达到最优的性能价格比。

3、可扩展性和远瞻性

考虑到本系统将在以后若干年内长期使用,在选择技术时,具有一定超前性,留出相应接口和扩展空间,以备在未来更先进的技术出现时,能与本系统友好连接,互相兼容,更好地发挥作用。避免重复建设,最大限度地保护现有投资。

4、技术先进性

无论是各种模拟信号处理技术、双向控制技术、数字信号处理技术,还是未来的网络视频会议技术等,我们的科研队伍都处于本行业的前沿位置。四、系统组成

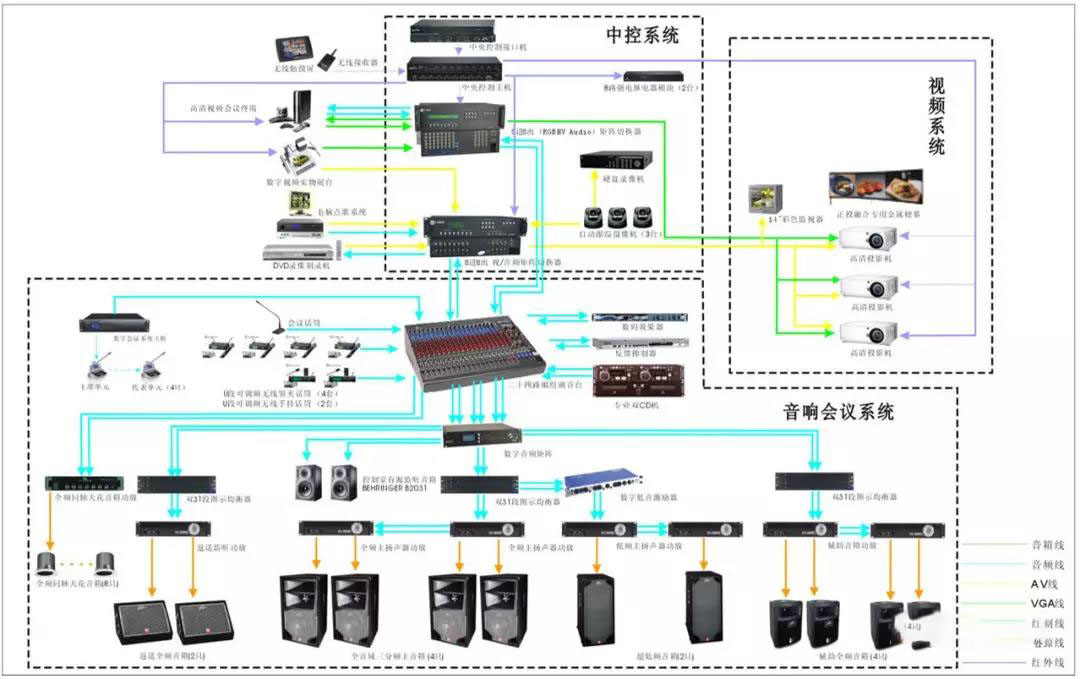

会议系统结构图



1、数字会议系统

数字会议以其简单的网络系统处理和传送数字信号成为目前世界上最为先进的会议系统,它是利用网络时分复用技术,并将语言数字化的会议系统,在同一根电缆上实现多路同时发言,多路同时同声传译、投票、表决等功能,它对于所有类型的会议都提供灵活的管理,具有多功能、高音质、数据传送保密等优点,可以对会议的全过程实行全面的控制。



数字会议系统包括:

会议讨论系统

同声传译系统

投票表决系统

电话会议系统

摄像跟踪功能

软件管理功能

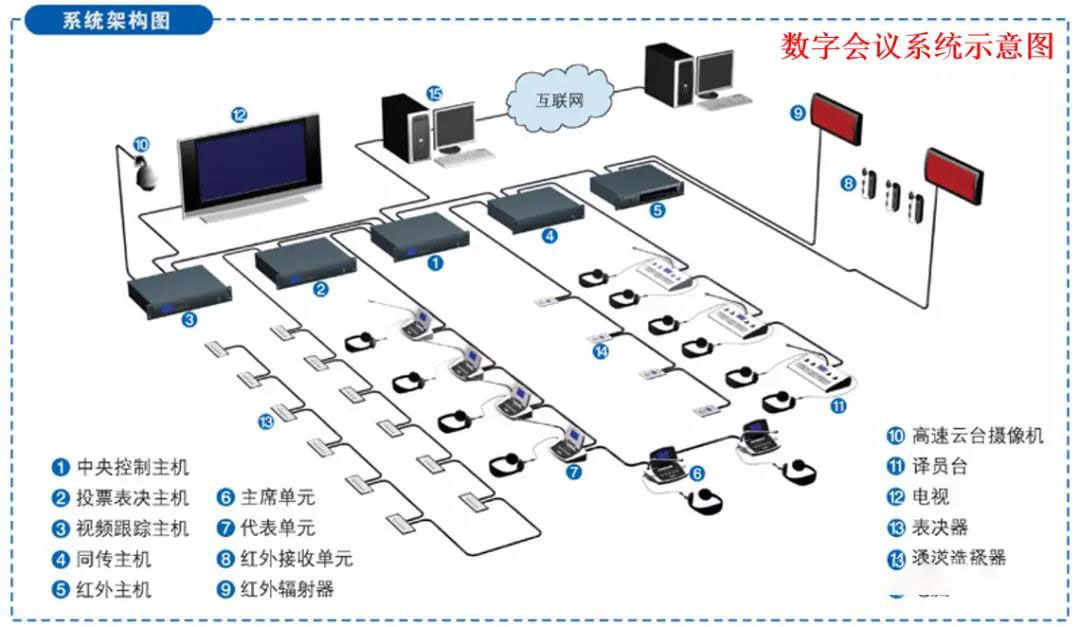

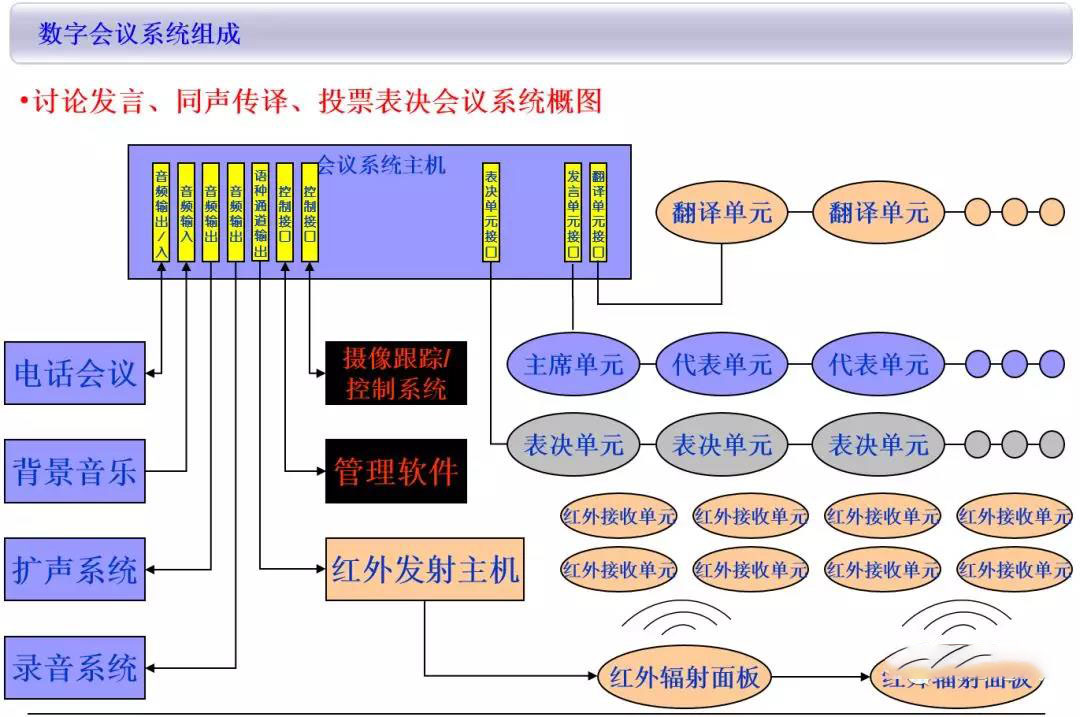

数字会议系统概图



数字会议系统功能实现

中央控制主机和主席单元、代表单元就可实现发言讨论功能,会议单元超过中央控制主机数量控制容量后,可根据单元数量来配置扩展主机实现;

视频跟踪主机和摄像机可实现视频跟踪功能;

数字同声传译主席单元、数字同声译代表、数字同声传译翻译单元、

红外辐射、红外旁听等设备组成,满足参会人的发言、讨论、1+n语

种翻译等会议功能要求。同时系统可对红外接收数量进行任意扩充实

现同声传译功能;

通道选择器实现更多旁听接收语音;ØØ嵌入式扶手发言单元可实现更多座椅上的人员参与发言讨论会议;

会议管理软件更加方便调试、操作、控制会议。

2、投影融合显示及信号管理系统

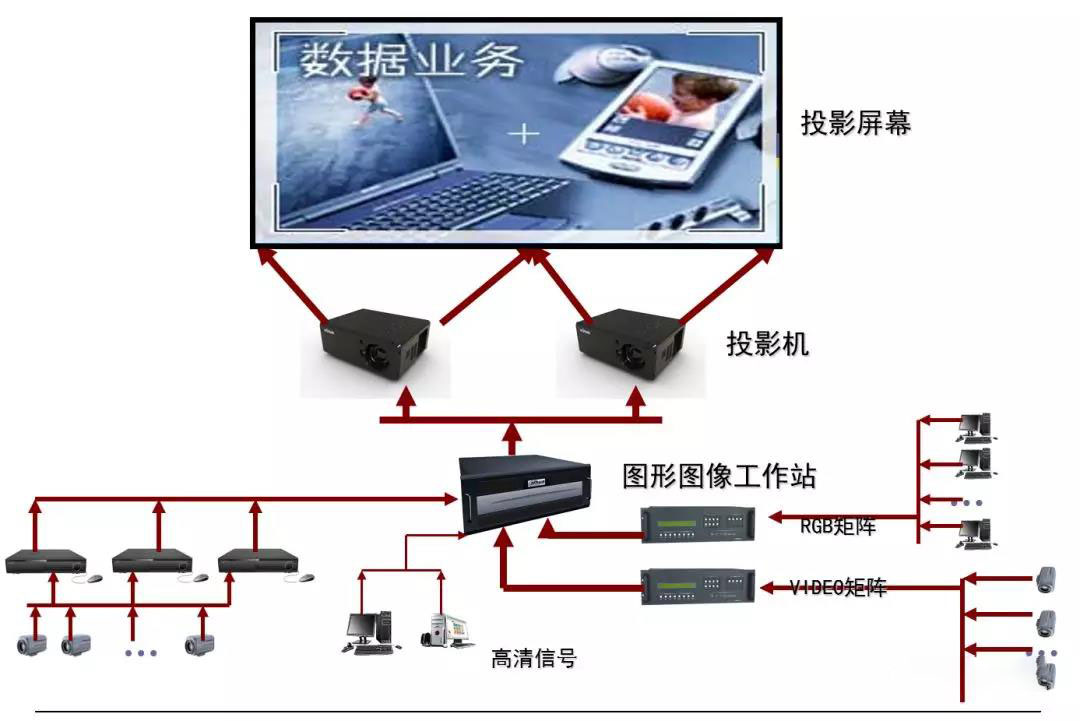

大屏投影融合显示及信号管理系统组织框图



系统主要向与会代表显示与会议内容相关的图像资料、文字资料,包括电脑资料、视频信号、摄像信号、会议代表个人信息和远程视频图像等,并对这些信号进行分配及切换。随着科学技术的发展,现代会议室越来越重视多媒体技术的应用。

大屏幕显示系统成为现代化会议室不可或缺的特色系统(显示方式可采用:正投显示、背投显示、等离子显示、大屏拼接、背投影大屏拼接等)。大屏幕显示系统除了在控制室提供接口外,在主席台和观众席以及圆桌会议桌旁预留多媒体接口,方便与会人员自带设备的接入。

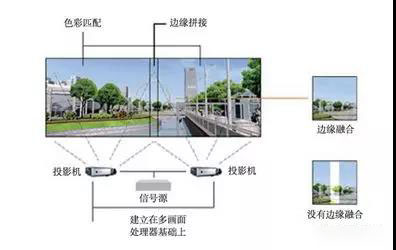

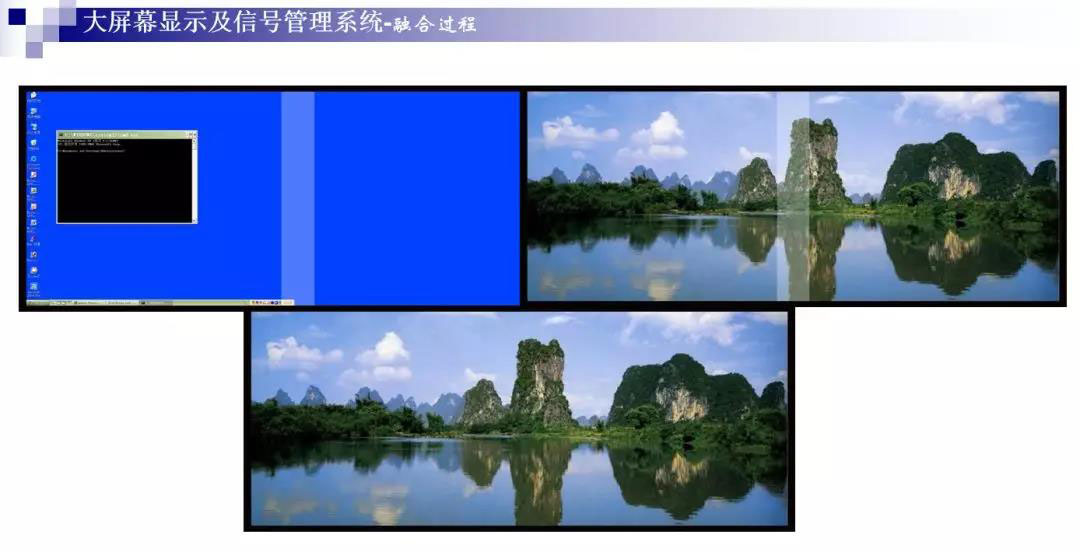

当两台或多台投影机组合投射一幅两面时,会有一部分影像灯光重叠,边缘融合的最主要功能就是把两台投影机重叠部分的灯光亮度逐渐调低,使整幅画面的亮度一致。






3、音响(扩音)系统

会议室音响主要用于人声的扩音及资料片的声音播放,扩声系统在设计与使用时做到"自然声"与"扩声"的巧妙结合。
采用专业音响扩声设备保证扩声系统达到如下要求:




观众席有合适的响度。
室音观众厅内合理的声压级是:语言平均值65~70dB,当然还要考虑到它们的动态上限和有观众时的背景噪声。
稳定,不产生"自激"(即由声反馈引起的啸叫),并且留有稳定裕量。
良好的声音自然度(或真实感),即声像一致,声音信号真实重放,避免各种信号畸变。

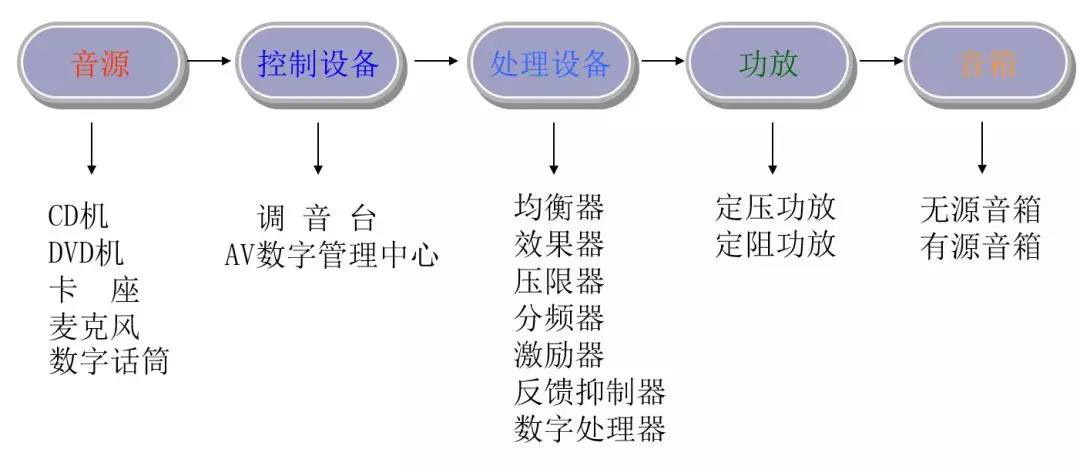

扩音系统组成结构图



系统常规配置:

音箱:

音箱既是扬声器。它是由扬声器、箱体、分频网络等组成,是以改善扬声器低频辐射和提高音质为目的的扬声器系统。

主扩声音响和低音分布在舞台两侧,辅助音响分布吊装在墙上,以获得均匀的声场。



功放:

功放既是音频放大器。功率放大器的可以接收、放大、处理音频信号,它主要是讲节目源驶入的信号进行选择和放大,以推动扬声器发声。



数字音频处理设备:

在扩声系统中除了节目源、音响、功放等之外还有很多的音响处理设备,他们主要是用来美化声音、提高音质、增强各种音响效果的设备,这些信号处理设备。

1)均衡器——对音频信号的频率响应特性进行补偿、调节和处理的电子设备,是最重要的声音信号处理设备,均衡器将整个音频频率范围分为若干个频段,使用者可以根据实际情况,对不同频率的声音信号进行不同的提升或衰减,以达到补偿由于各种原因造成的声音信号中欠缺的频率成分和抑制过多的频率成分的目的。

2)效果器——效果器(一般是指数字混响效果器的简称),是利用数字信号处  理技术来模拟各种厅堂效果 和特殊声音效果(声源效果)的音响器材。它们可以弥补自然混响的不足以改变和美化声色,还可以产生各种特殊的音响效果以增强音响艺术的感染力。数字混响效果器有三大基本功能:混响、延时、非线性 效果。

3)压限器——它是音频信号的一种处理设备,可以将音频电信号的动态进行压缩或进行限制,一般还附设有噪声门功能。压缩器为可变增益放大器,其放大倍数(增益)可以随输入信号的强弱而自动变化,是成反比的。当输入信号达到一定程度(阈值也称临界值)时,输出信号随输入信号的增加而增加,这种情况称为压缩(Compressor);    不再增加则称为限制(Limiter)。

4)分频器——在音响系统中,分频就是把信号分成两个或两个以上的频段。它能使扬声系统中的各种扬声器都工作于最佳的频率范围内,从而提高了功放的工作效率,降低了音箱的频率失真,实现了高保真重放声音信号的目的。用于实现分频任务的电路或音频设备称为分频器。

5)激励器——激励器是一种谐波发生器,利用人的心理声学特性,对声音信号进行修饰和美化的声处理设备。通过给声音增加高频谐波成分等多种方法,可以改善音质、音色、提高声音的穿透力,增加声音的空间感。现代激励器不仅可以创造出高频谐波,而且还具有低频扩展和音乐风格等功能,使低音效果更加完美、音乐更具表现力。

6)反馈抑制器——反馈抑制器在扩声系统中,如果将话筒音量进行较大的提升,音箱发出的声音就会传到话筒引起的啸叫,这种现象就是声反馈。声反馈的存在,不仅破坏了音质,限制了话筒声音的扩展音量,使话筒拾取的声音不能良好再现;深度的声反馈还会使系统信号过强,从而烧毁功放或音箱(一般情况下是烧毁音箱的高音头),造成损失。反馈抑制器是一种自动拉馈点的设备,当出现声反馈时,它会立即发现和计算出其频率、衰减量,并按照计算结果执行抑制声反馈的命令。



调音台:

调音台又称调音控制台,专业音响系统的控制中心设备,它是一种多路输入、多路输出的调音控制设备。它将多路输入信号进行放大、混合、分配、音质修饰和音响效果的加工,是现代电台广播、舞台舞厅扩声、音响节目制作、室内外扩声系统的重要设备。



话筒(额颈会议话筒、无线手持、有线)

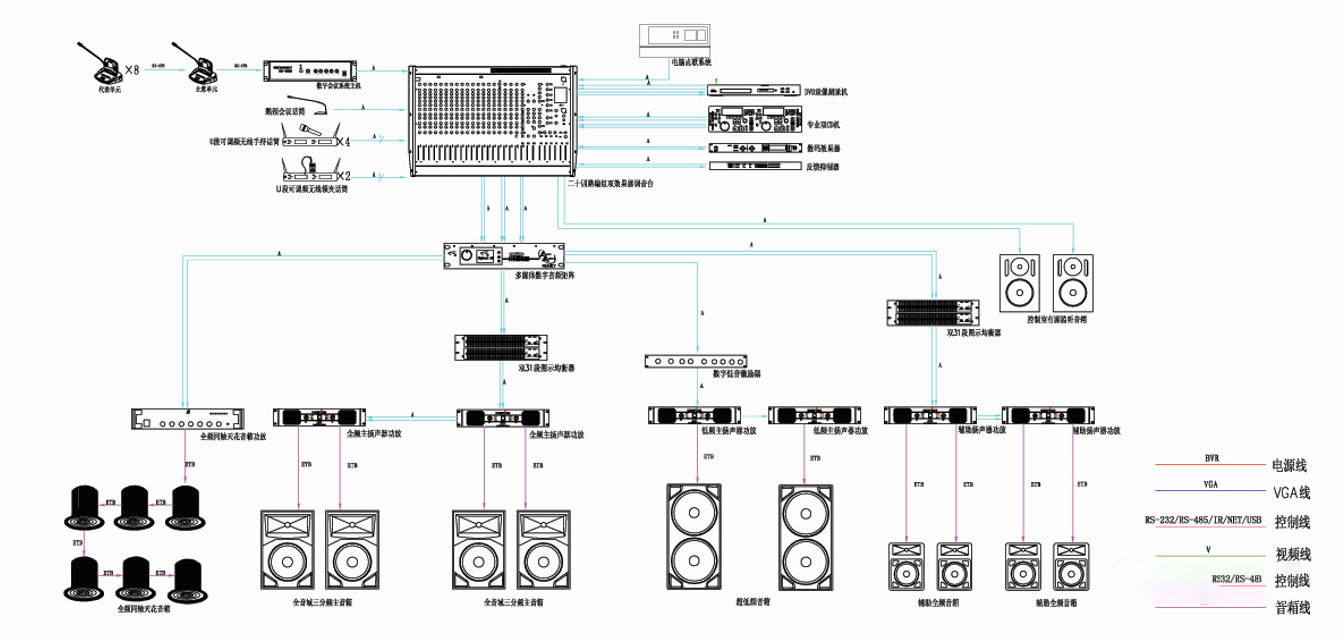

会议扩音系统设备连接图



4、视频会议系统

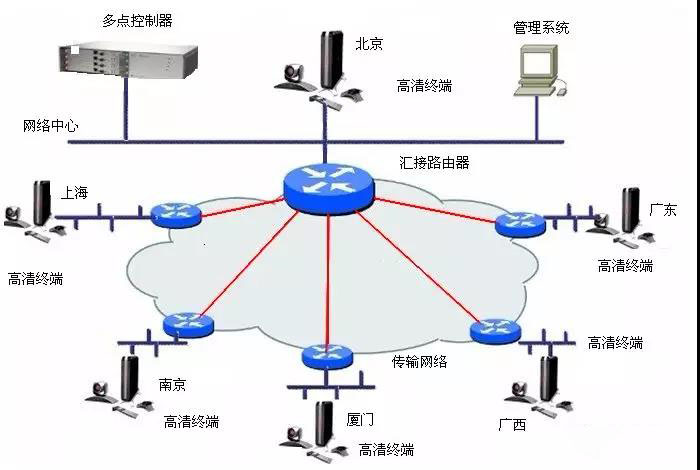

该子系统可将各个不同的会议室的视音频信号进行编解码,使几个会议室成“面对面”的可视会议,并可通过各种网络与远端会场构成“点对点”或“点对多点”的可视会议。

视频会议系统包括MCU多点控制器(视频会议服务器)、会议室终端、PC桌面型终端、电话接入网关(PSTNGateway)、Gatekeeper(网闸)等几个部分。各种不同的终端都连入MCU进行集中交换,组成一个视频会议网络。此外,语音会议系统可以让所有桌面用户通过PC参与语音会议,这些是在视频会议基础上的衍生。目前,语音系统也是多功能视频会议的一个参考条件。



视频会议系统软件功能列表:

多方音视频交互 采用先进的H.264视频压缩算法、完美的高清晰画质、多方音视频交互、多屏输出画面显示、云台遥控功能。
电子白板 可以在白板区域自由绘制、书写信息;支持多人同时操作;可方便灵活得使用荧光笔和激光笔等增强工具;支持对屏幕中的任意矩形区域进行截图,并将所抓的静态图片显示在一个新建的白板页上。
动态PPT 完美支持动态PPT的展示,还原高清晰,高保真动态画面和音频,视频效果
文件共享 支持普通的文档共享和基于浏览器的文件共享;可将普通文档放到白板页上共享,供所有与会者观看,支持多人同时进行标注、勾画等操作;也可将IE支持的多种格式文件和音视频文件共享;支持同时共享多个文档。
协同浏览 可以使所有与会者在控制者的操作下,同步浏览网页;支持在网页上进行勾画,便于与会者讨论交流;支持同时打开多个网页。
媒体播放 可将本地,多媒体文件,作为虚拟设备源,把音视频内容播放给会议中的其他用户
桌面共享 会议控制人可将桌面操作情况和应用操作步骤共享给全体与会者,便于协同工作和应用培训;通过切换操作权,用户可将自己桌面的操作权交由其他远程用户进行远程控制。
文字交流 与会者既可以进行对所有人的公开文字交流,也可发起与指定与会者之间的点对点私密交流。
文件传输 会议过程中,可以方便地将某个文件实时传送给全体参会者或指定人;“文件传输管理”页面中,可以对本地用户上传与下载的文件进行管理;主席用户可以及时清除会议中的传输文件。
会议录制 可以随时对进行中的会议过程进行录制,存储于本地电脑中;操作者可将会议录像进行剪辑,上传到系统,将链接发布到自己的网站供访问者进行点播观看。
会议控制 管理员用户可以创建会议流程;通过申请为数据控制人后还可以控制会议流程;会议流程中,数据操作区中会显示相应添加的附件。
登录模式 系统支持多种会议登录模式,包括IM登录、Web登录、邮件登录等;支持匿名登录、电话邀请登录。
带宽,适应 采用质量反馈、语音优先、丢包补偿、自动降帧等技术,即使在网络丢包严重的情况下,也能获得很高的质量。
服务器备份,及扩展 服务器有相应的备份机制,可在一台不工作时另一台可用;同时在线用户可无限扩容满足大型应用的需要。
会议管理 一般情况下会议都是有会议中的管理者来进行会场的管理



5、会议中控

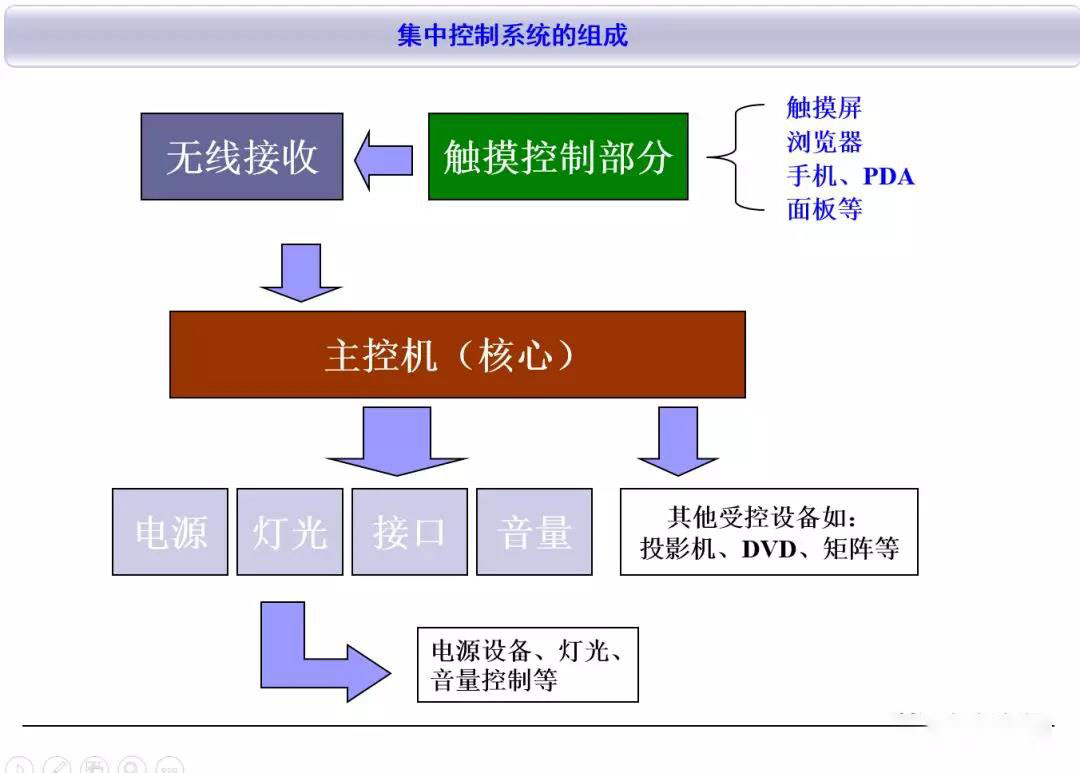

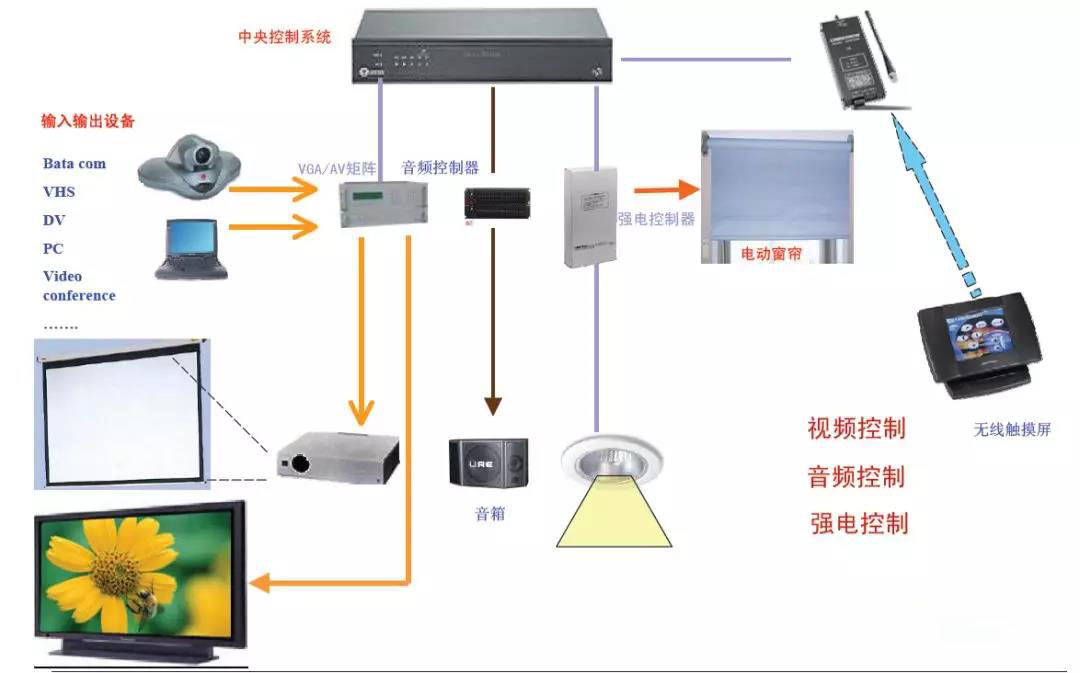

集中控制系统是整个会议系统的核心,通过它,我们可以简单而方便的控制多功能会议室内所有的电气设备,而不需要考虑其它技术层面的事情。用户可以在触摸屏、计算机上集中控制如DVD、录像机、灯光、窗帘、摄像、大屏幕投影系统、数字会议系统及设备电源等,操作人员的劳动强度大大减轻了,管理复杂程度也极大的降低了。在智能系统控制下,只需轻按触摸屏即可有条不紊地控制整个多功能会议室的所有局面,如灯光场景、控制卷帘的升降、打开投影投放有关资料等。



6、会议录播

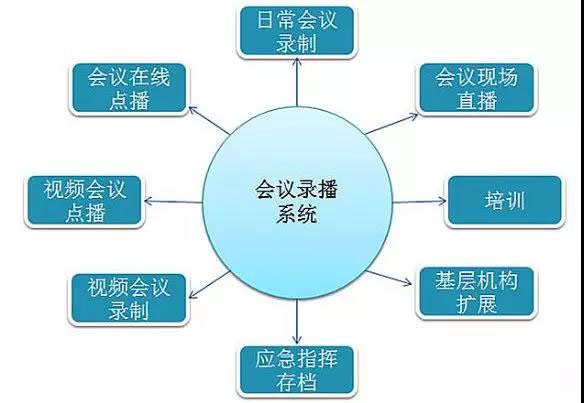

系统功能

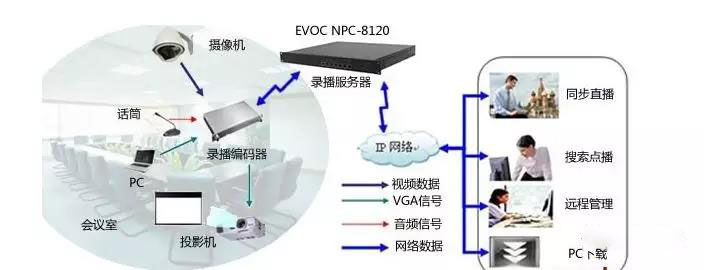

系统架构





7、舞台灯光系统

舞台灯光是现代化会议和演出中最直观、最具艺术表现力的设施;

会议时: 要求会场具有照度均匀、照度高、色温稳定、显示指数高、热量低的灯光照明设施;

演出时:要求、照度高、色温稳定、显示指数高、灯具亮度可调、光束可调、对每个表演区有不少于3个位置的布光。

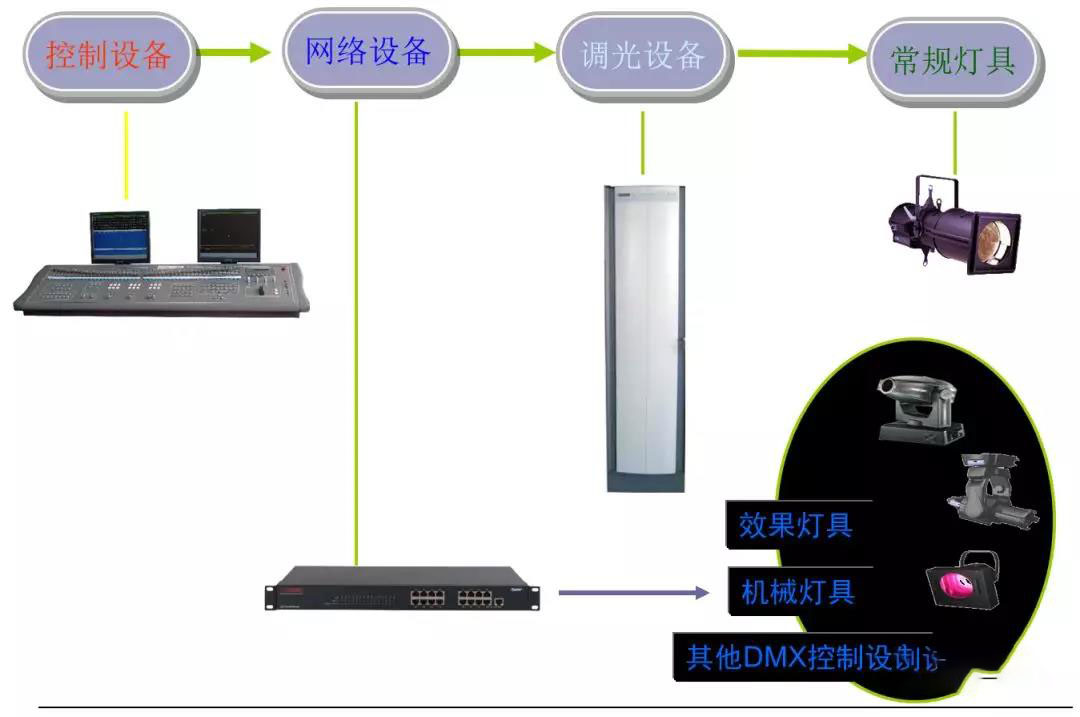

灯光系统组成
