一、设计思路

1、根据酒店实际情况、酒店广播设计平面图纸和结合用户使用需求，满足用户使用需求为基准；

2、酒店公共广播系统设计覆盖整个酒店区域，信号传输以酒店局域网为架构进行传输；系统架构上选用数字广播系统，解决传输、音质效果和使用功能需求；

3、参考公共广播设计规范进行设计，扬声选用根据现场环境进行选型，扬声器声压级标准符合公共广播设计规范标准和现场实际使用情况。

4、参考消防广播设计规范，提供消防接口与消防进行联动，实现全区、分区多种报警模式设定和切换。

5、设计分控方便管理人员进行管理，同时考虑广播通知和信息发布。

二、各系统图

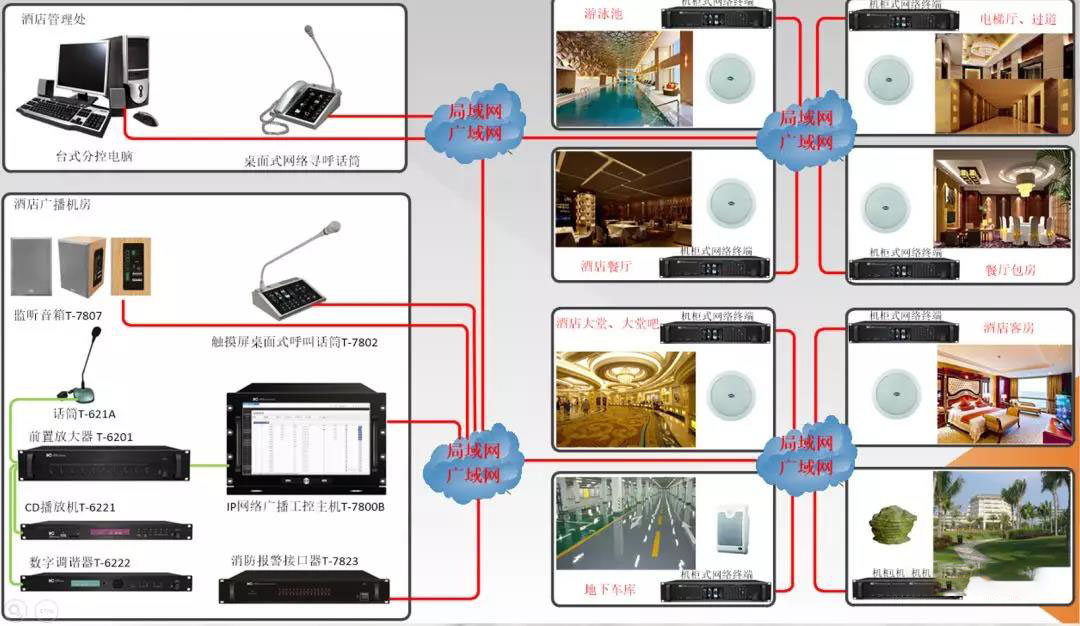

1、整体系统架构图

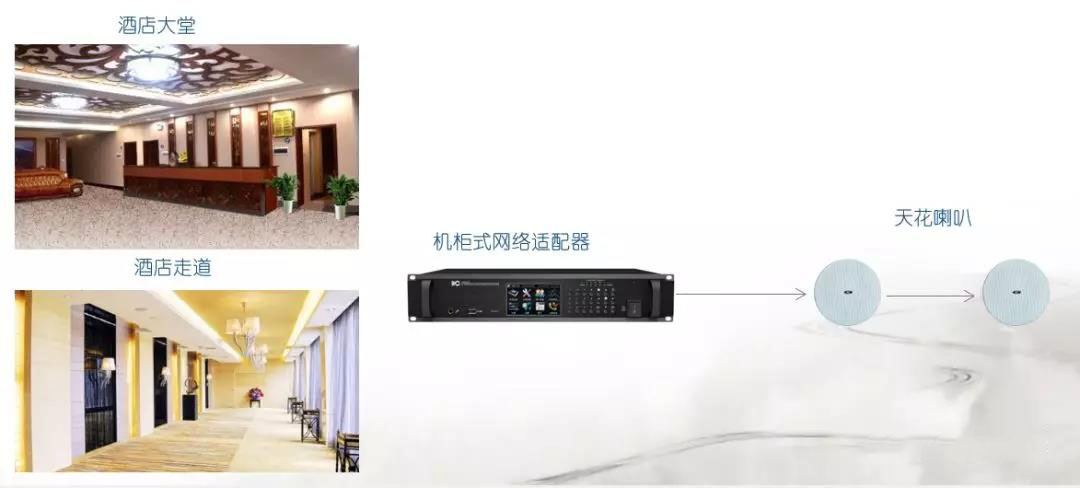

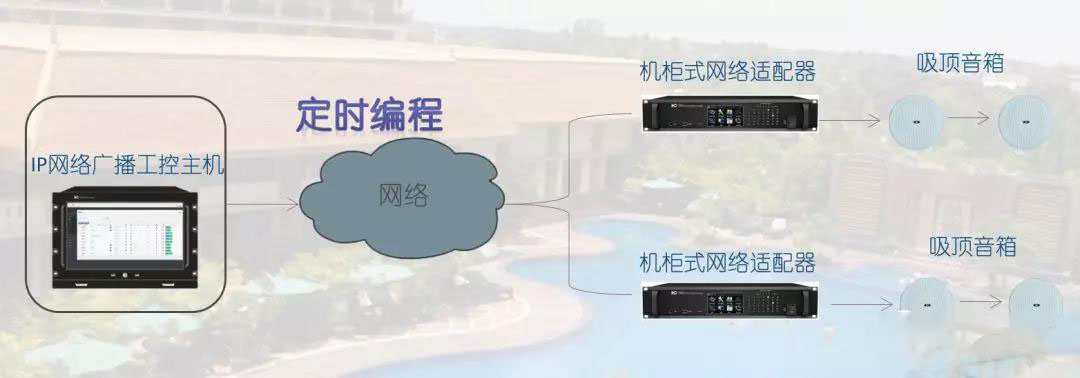

2、背景音乐播放

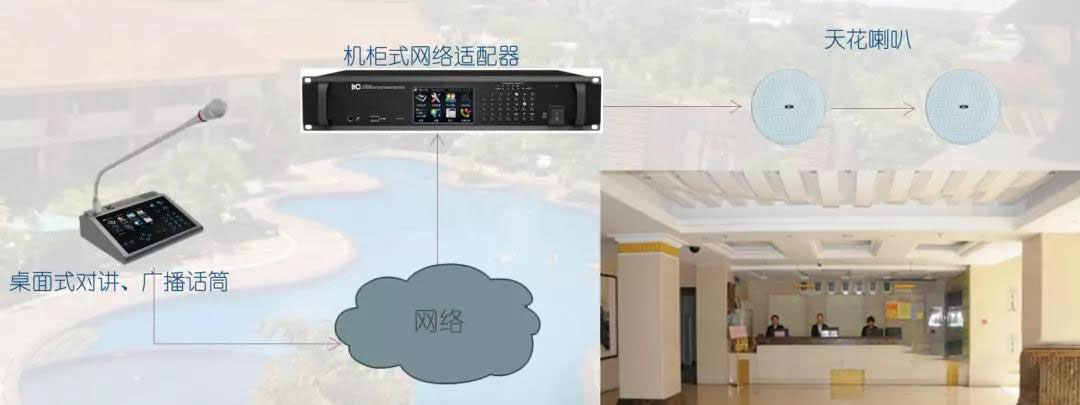

3、广播通知、讲话

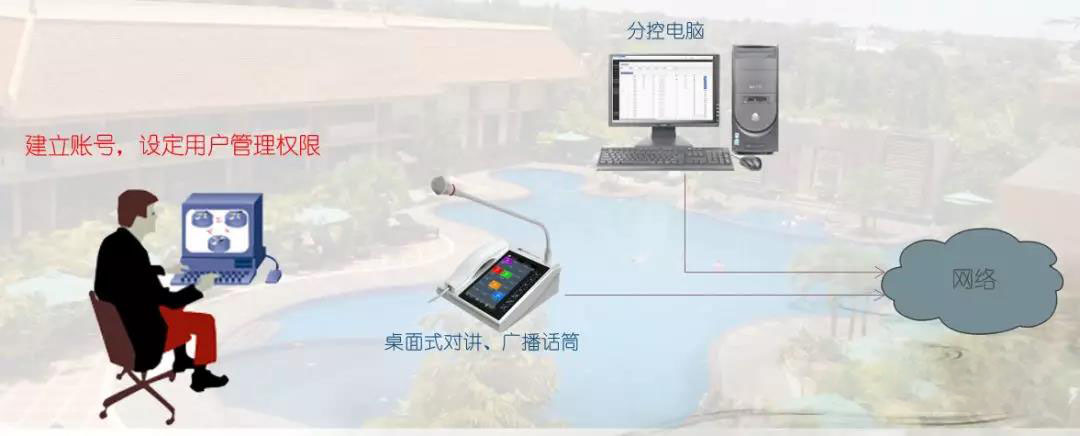

4、分控管理

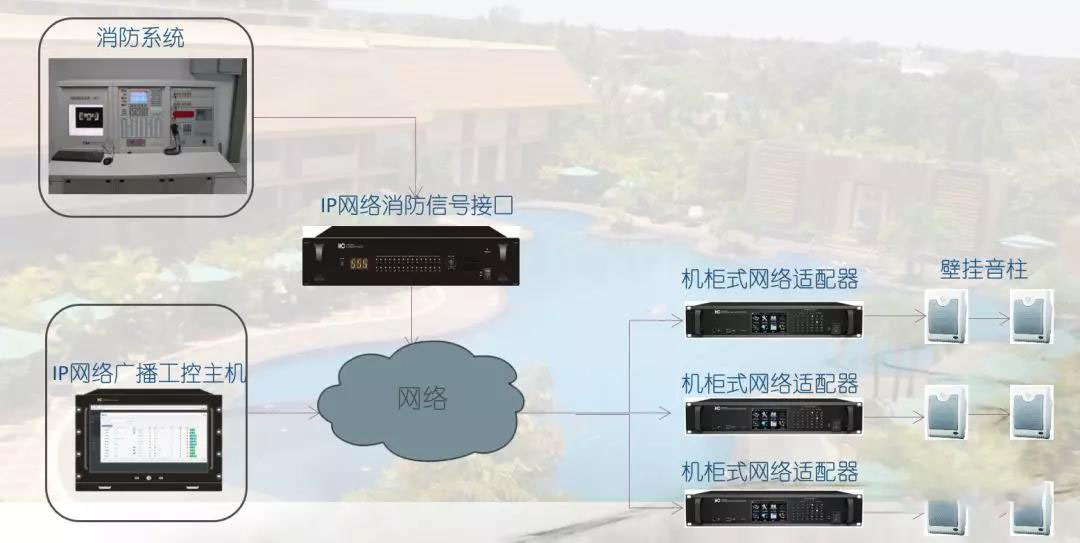

5、消防联动报警

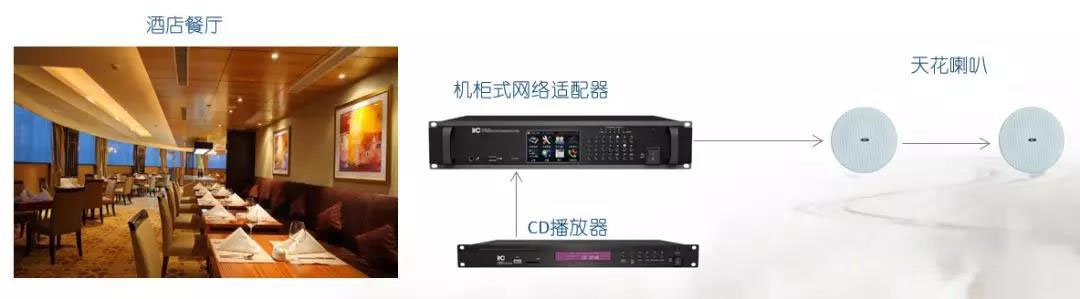

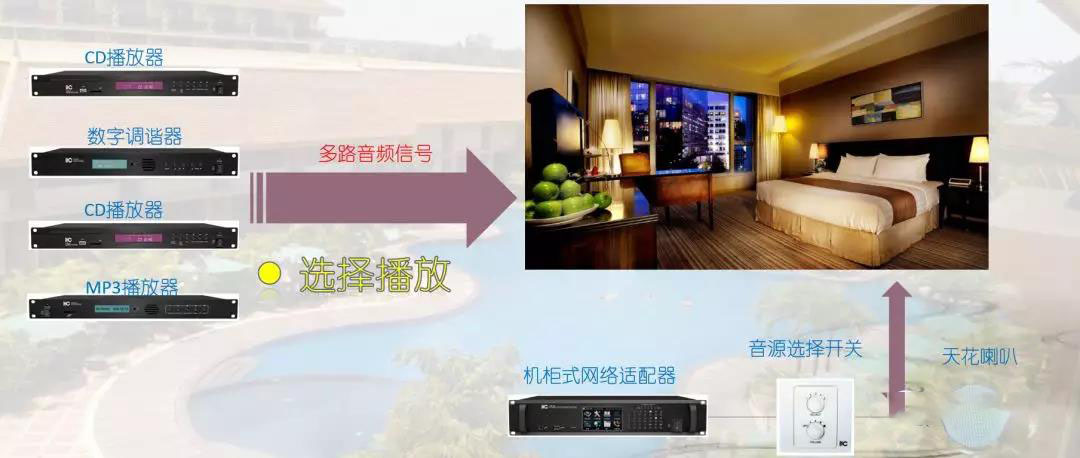

6、多音源选择播放

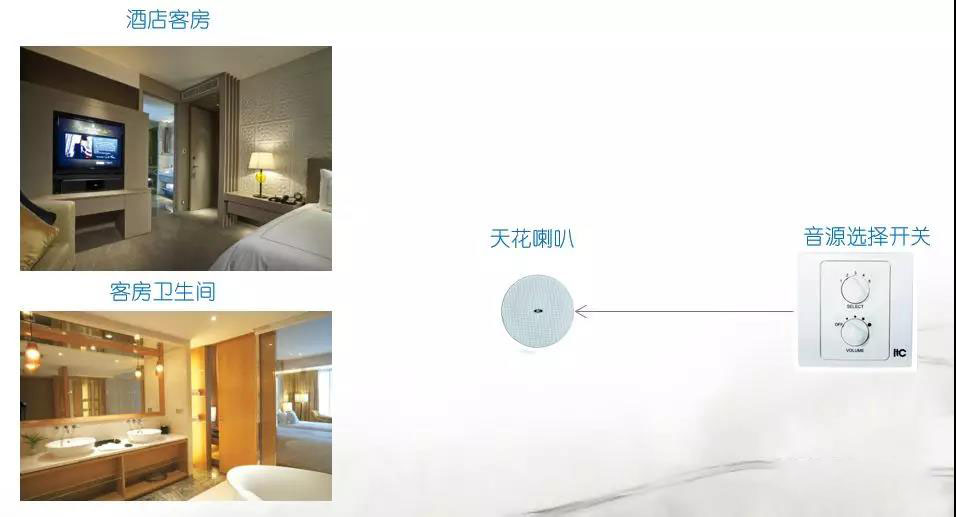

7、客房电视伴音

三、方案配置

1、中心设备

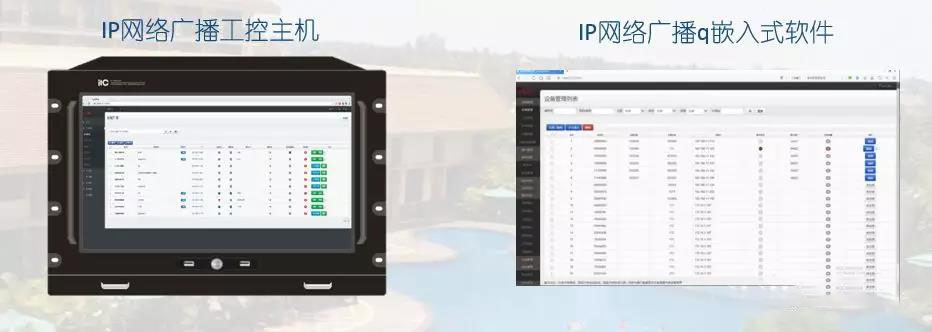

服务器是整个广播系统的核心部分，用于所有网络数据交换和处理；系统服务器主要对整个系统进行广播寻呼控制，背景音乐播放控制，支持广播系统数据和音频的传输，支持系统定时播放、终端点播、临时插播、消防紧急广播等系统服务器功能，通过控制软件进行文件播放、临时广播、设置定时广播、建立音乐节目库、设置日常背景音乐播放等功能，软件采用密码登陆，确保系统安全。

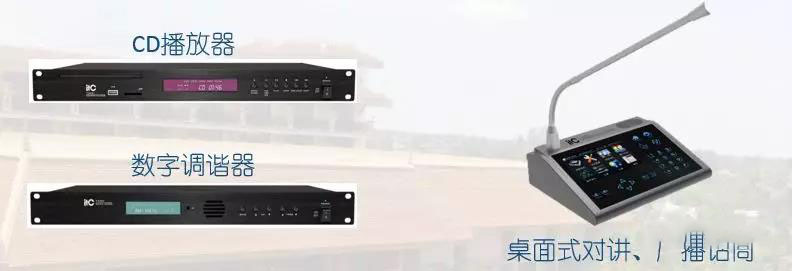

音源设备主要有CD播放器、收音机组成，作为系统辅助音源，CD播放器、收音机通过软件的采播，可以播放到每个楼层或所有楼层，用于音频信号放大和混合，把音频信号输出给系统服务器，用于采集播放节目。



话筒设备主要由IP网络寻呼站、寻呼话筒组成,桌面式IP网络寻呼站可以进行对各个区域进行对讲和广播，广播方式可以采用单个区域或多个区域的广播，广播话筒,用于紧急广播，在紧急情况下进行广播讲话。

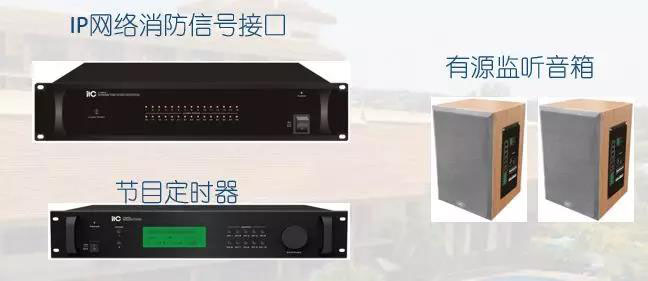

节目定时器，用于定时控制设备电源打开和关闭，可以定时给音乐设备供电，用定时采集节目到指定区域播放，给其他设备定时上电和断电。配置IP网络有源监听音箱，通过服务器软件的控制，可以利用有源监听音箱监听到前端各个区域的节目播放内容和播放音量大小。



消防联动设备主要由消防智能接口、系统配置消防智能接口，消防智能接口连动消防系统，紧急情况下，停止背景音乐播放，启动紧急广播。

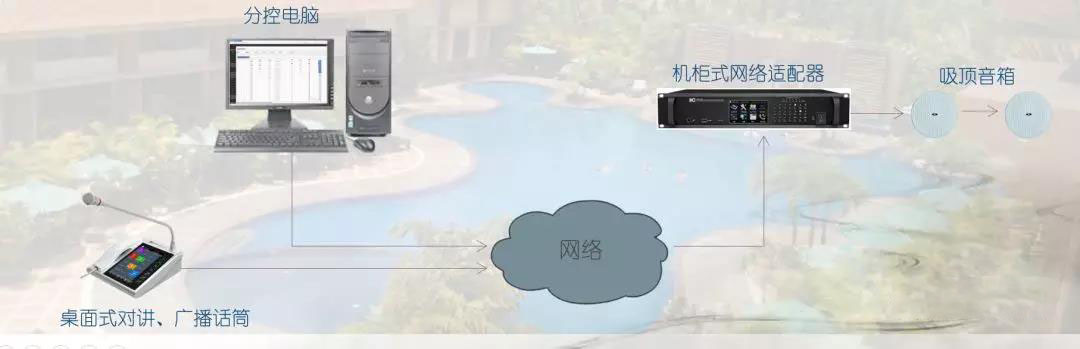

2、分控设计

通过WEB界面进行访问服务器，登录用户账号和密码，在前端可对系统进行控制和管理。

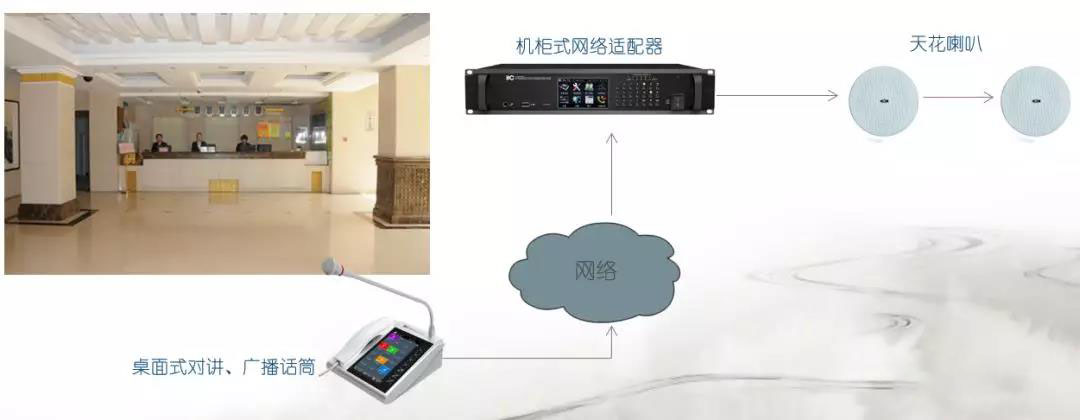

3、服务台

设计区：服务台；

设备选型：设计网络话筒1台，用于广播通知；

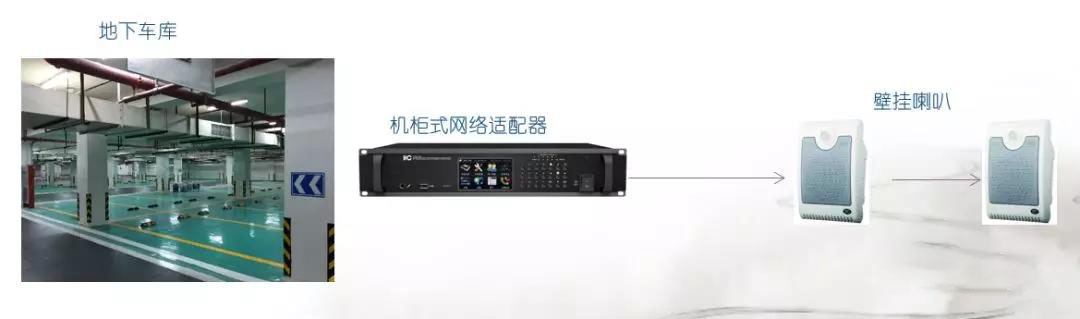

4、地下车库

设计区：覆盖整个地下车库；

扬声器选型：选用壁挂音箱，采用壁挂安装方式；布置距离16米左右；

分区：按照楼层进行分区，酒店车库共设计**分区。





5、楼层公共区域

设计区：酒店公共区域（大堂、走道、电梯厅）；

扬声器选型：选用壁挂音箱，采用吸顶安装方式；布置距离10米左右；

分区：按照楼层进行分区，酒店地上层共设计**分区。

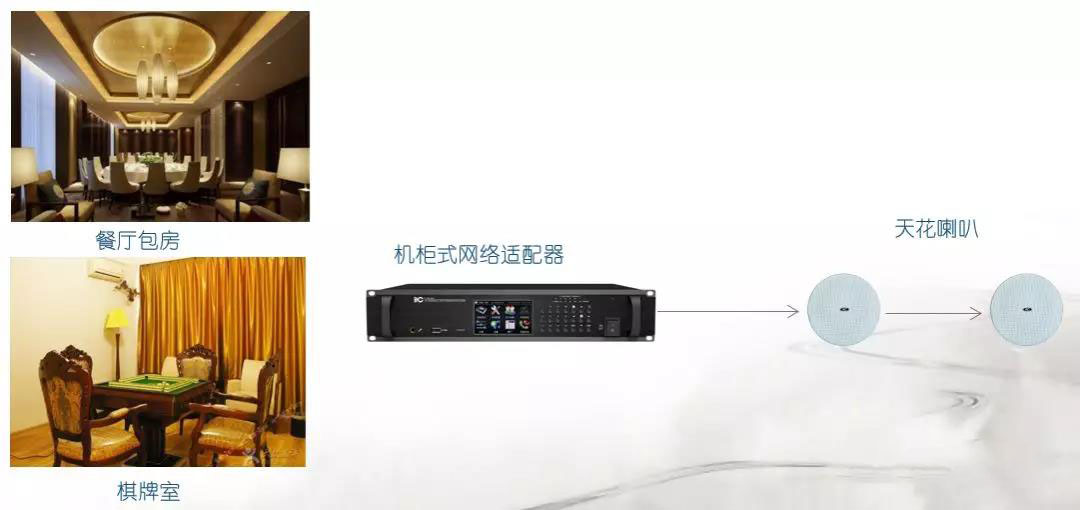

6、酒店包房、棋牌室

设计区：酒店棋牌室、餐厅包房；

扬声器选型：选用吸顶音箱，采用吸顶安装方式；每个包房、棋牌室安装1只；

分区：设计独立音控开关，和楼层公共区域一起进行分区。

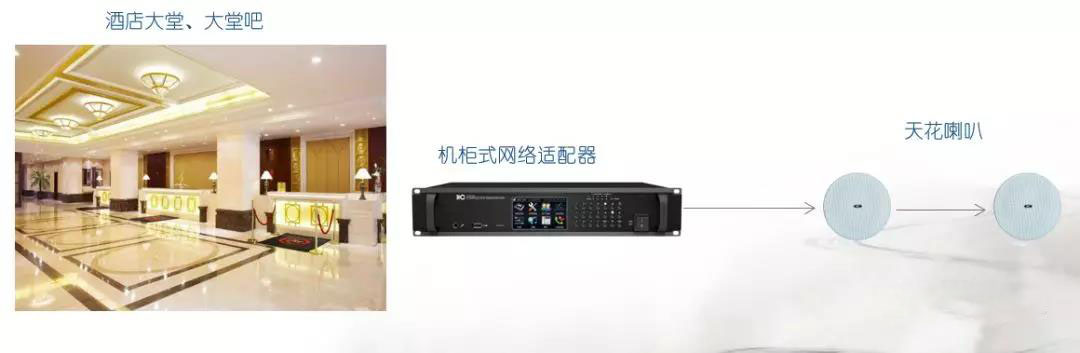

7、酒店大堂、大堂吧

设计区：酒店大堂、大堂吧；



扬声器选型：选用吸顶音箱，采用吸顶安装方式；

分区：酒店大堂、大堂吧独立分区。

8、酒店餐厅

设计区：酒店餐厅（中餐厅、西餐厅、全日制餐厅）；



扬声器选型：选用吸顶音箱，采用吸顶安装方式；布置距离8米左右；同时设计本地音源CD机1台；

分区：酒店餐厅区域为功能区域，分区采用独立分区方式进行分区。

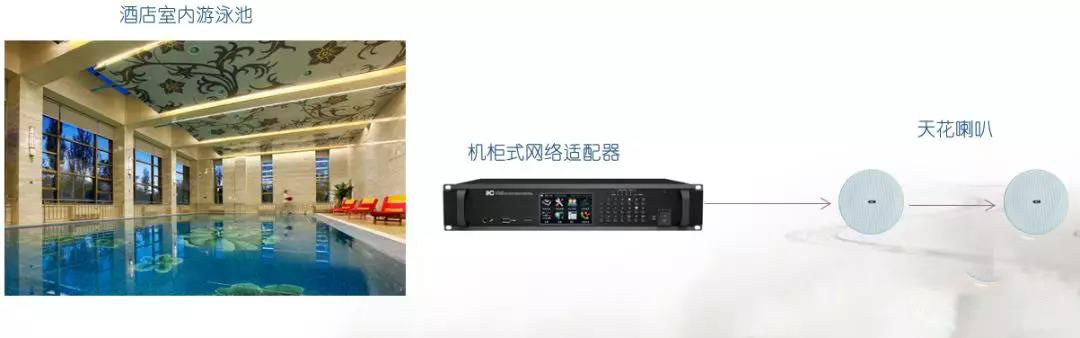

9、酒店游泳池

设计区：酒店室内游泳池；

扬声器选型：选用防水吸顶音箱，采用吸顶安装方式；布置距离8米左右；

分区：酒店游泳池区域为功能区域，分区采用独立分区方式进行分区。

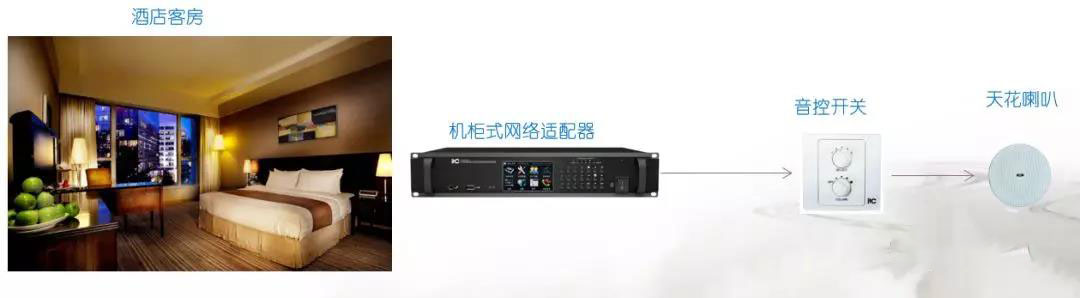

10、酒店客房

设计区：酒店客房；

扬声器选型：选用吸顶音箱，采用吸顶安装方式；布置距离8米左右；同时每个客房设计独立带音源选择音控开关；

分区：每层酒店客房和客房楼层公共走道划分为1个分区。

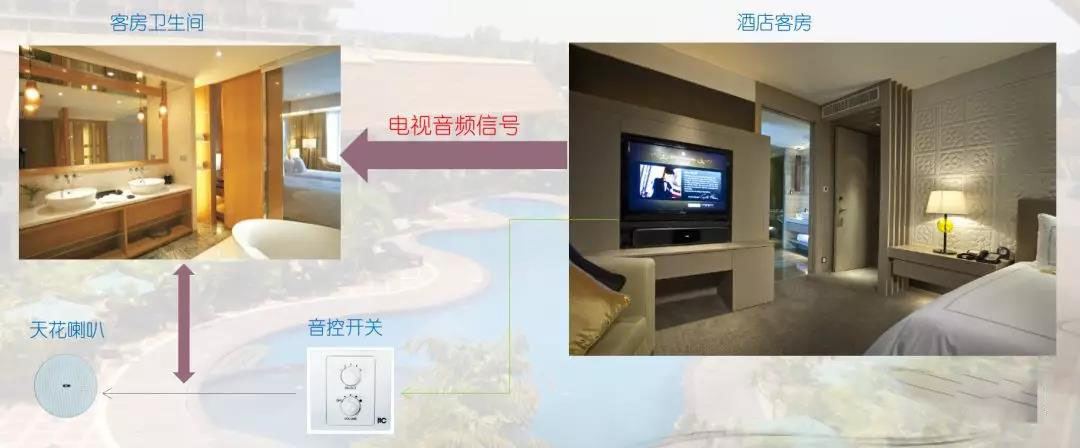

11、电视伴音

设计区：酒店卫生间；

扬声器选型：选用防暑吸顶音箱，采用吸顶安装方式；每个卫生间1只；同时每个卫生间设计独立音控开关；

四、系统功能

1、任务优先级自定义

2、本地媒体推送

3、VOIP电话广播

4、多种事件管理

5、多方通话接入

6、权限管理

7、日志记录管理

8、环境监听

9、后台录音

10、无限分区

11、消防联动触发

12、三线制强切

13、服务器备份

14、终端休眠

15、故障检测

16、节目制作

17、自由点播

18、多路实时采播

19、离线节目播放
