一、安全防范系统需求分析

学校校区位于郑州市郑州市郑东新区龙子湖大学园区，规划用地面积约1540亩。学校校区地处开发区之内，外界环境相对复杂，这样来自校外的不安全因素比较多；同时，由于校内人员众多，涉及教学、办公、住宿等多种活动，需要对校内的正常秩序进行有效的监督和控制。

综合以上特点，应该从校园周界、主要出入口、公共区域、楼宇外部及内部重点部位着手，建立一套针对性强，行之有效的安防体系。建议在学校的主要出入口、公共区域、楼宇外部采用安防监控方式，周界围墙区域采用红外对射方式，内部重点部位采用防盗报警方式进行安全防范。

(1)安防监控系统

在学校校区的主要出入口、重要通道、广场区等部分设置了摄象机；在各重要建筑的楼内门厅处设置定焦摄象机，监视人员的进出。在图书馆的门厅、电梯间、重要资料室、主控机房、陈列室等处设置摄象机，使得外部入侵在第一时间就能得到防范。内部工作人员需持卡才能进入控制中心，进行对视频监控的审查和录象的核对。

◎ 监视功能：在院区四个出入口、图书馆、校园主干道等重要场所等保安要求度较高的地方安装摄象机，各摄象机采集的摄象信号通过同轴视频电缆传送至学院的保安监控中心，矩阵切换器的切换，将视频画面显示到若干台电视监控器上，保安值班人员通过监视器，随时发现可以的迹象，以便及时采取行动。

◎ 记录功能：采用硬盘录象机的方式，可以将重要的需要连续监视的画面录制在硬盘上，定期存档，以便在发生事故后重放，搜索事故线索。

◎ 自动操作（可选）：当探测器发出报警后，系统自动联动摄象机、灯光、录象机等设备；监视器自动切换到该画面，可转动摄象机快速转到相应位置，镜头自动变倍变焦，使所用的摄象机开始录象。一切都为系统自动完成，无须人手操作。

◎ 动态检测：在少有人去的地方，使用视频动态监视系统，即这些地方的摄象机画面通常是静止的主控系统通过动态视频检测功能检测到画面产生变化时，立即报警，同时联动控制室的监视器自动切换到该画面，以便保安人员及时处理。

◎ 开放式结构：可通过DDE、穿口、继电器等多种方式与其它系统如BA、FA、OA系统完美集成。这是目前国际上最先进的闭路电视监控系统集成方式。

(2)周界防范系统

校区的四周围墙部分是学校人员不经常去的区域，为防止不良分子的侵袭，需在周界设置防范系统，但如果像区内重要部分一样，设置摄象机监控，则代价较高，故在该区域设置红外对射系统。它主要由探测器和控制单元组成。在校区四周的围墙上设置150米或200米规格的红外对射系统。各对射均与保安值班室的报警主机相连，若有不速之客非法入侵，将及时报警，通知安保中心及时处理，并能判断位置。该周界防范系统能够具有高的性价比，能有效地进行周界的防范功能。

◎ 因主动红外对射式探测器，不会受到光照度的制约，因此可以实现二十四小时的全程监控。

◎ 学校院区及周界不可能安装摄象机监控设备，所以摄像监控区总会有盲区。而周界报警系统在投资上是比较低廉的。因此周界报警系统是以另一种技术手段作为摄像监控系统的补充。

◎ 周界报警系统能与学校其他防盗报警系统组成一个统一的报警网络，能简捷地与地区110报警中心联网。

(3)防盗报警系统

在校区的重要建筑的重要房间内设置双鉴探测器，作为防盗报警系统的终端感应装置。双鉴探测器可根据实际需要进行布、撤防。当在布防状态下，有人进入房间，在值班室的报警主机上将会发出警报。提醒值班人员有异常情况出现，并可查询到是某个房间发出警报。在重要房间的安全得到保障。

     校区需在房间设置防盗报警装置的部分有：校行政办公楼档案室、校长书记办公室、财会室；图书馆重要藏书库、后勤楼微机管理室、重要仓库等。

◎ 双鉴探测器能够实现180度监测；

◎ 双鉴探测器能够根据需要选择布、撤防状态；

◎ 在布防状态下，有人闯入即联动值班室报警主机；

◎ 报警主机有各探测器的地址编码，报警时，即可显示来自报警的具体位置，值班人员可根据情况判断处理。

二、安全防范系统结构设计

学校校区安全防范系统中包括闭路电视监控系统、防盗报警、周界防范三个子系统，三个子系统既单独的运行，又相互联系。

（一）子系统分述

1、闭路电视监控系统

监控系统有两种方式，一种是采用集中控制模式，一种是设立分控中心模式。

下面就这两种方案进行比较：



比较内容	集中控制模式（方案一）	设立分控中心模式（方案二）
方式说明	集中设置监控控制中心，每个摄象机都直接连到监控中心	在摄象机较多的单体内设置分控中心，将本楼和附近楼的摄象机引来，进行现场监控和控制，也可进行与监控中心的通讯
传输方式	因校区面积较大，多数摄象机必须利用光纤连接	分控中心与摄象机之间采用视频线连接，而分控中心与监控中心之间采用校园网通讯
优点	便于集中管理，集中控制	缓解监控中心的压力，节约成本
缺点	需配备光端机，造价较高，进入监控中心的线路过多
造价	高	低
结论	采用方案二，设立分控中心

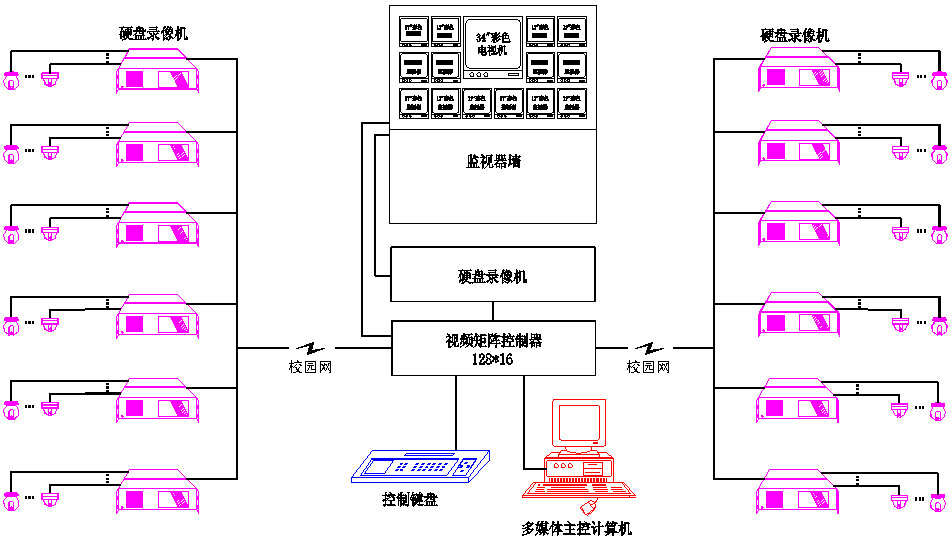

本方案是一整套基于校园专用网数字网络结构的闭路电视监控系统。该系统拓扑结构简单，技术先进而成熟，扩展容易，可靠性非常高，总投资低。

系统采用分布监控与集中管理相结合的原则，建立中心监控室，即监控中心；同时在各个防范区，特别是距离较远，独立控制的重点、要害部位建立二级监控站点，即分控中心。对学院大门口、校园敏感区域、重要路口路段、单体各重点要害部位（如单体入口）和校园周界进行监控。为保持校园的整洁、美观，以及降低造价，在传输方法上采用校园网络和传统线缆铺设相结合的方法进行数据传输。分控中心与总控中心之间的连接采用校园网络方式，分控中心与此区域内的摄像机之间的连接采用传统布线方式。

根据上述原则，系统前端室外部分共配置台34个摄像机，其中全球一体化摄像机12台、定焦摄像机22台，室内拟设置半球摄像机36台。室外各个监控点具体布置见平面图 。



● 前端设备

前端器材主要由摄像机、镜头、安装防护设备等设备组成，主要负责信号的采集。本系统采用一体化球形摄像机、固定摄像机、半球摄像机等，各摄像机采用前端供电方式每个摄像机就近从附近电源柜引出AC220V电源经摄像机电源变压后供给摄像机。

● 传输线路

传输线路由各类线缆、管路和桥架组成。负责视频信号的传输：各监控点摄像机的图像信号经过视频线缆连接到总控中心的矩阵输入端，传输后，不产生明显的噪声、失真，保证图像清晰度和灰度，具有良好幅频特性。传输长度小于300米，可以采用SYV-75-3-2的同轴电缆；室外球机等较远的摄像机，可采用SYV-75-5-2的线缆；距离更远大于450米增设光端机，采用光纤传输。在本系统中考虑到距离不等，为了保证图像的质量，离中心控制室比较近的摄像机采用SYV-75-3的视频线，比较远处甚至更远处采用SYV-75-5的视频线或光纤。

总控中心设在一期综合实验楼，本监控系统前端共设置70个摄像机。日后可根据摄像机增加数量灵活配置而不影响系统整体的运行。

2、防盗报警系统

报警系统主要由报警探测器、传输设备、报警控制主机、警号、对外拨号设备，以及报警计算机及相关软件组成。各报警点可以任意分区，控制其集体的传感技术和信号分析技术。一个周全、完整的安保系统应该是多种监控技术的组合，因为每种监控手段难免有缺陷，由此造成监控范围的盲区。

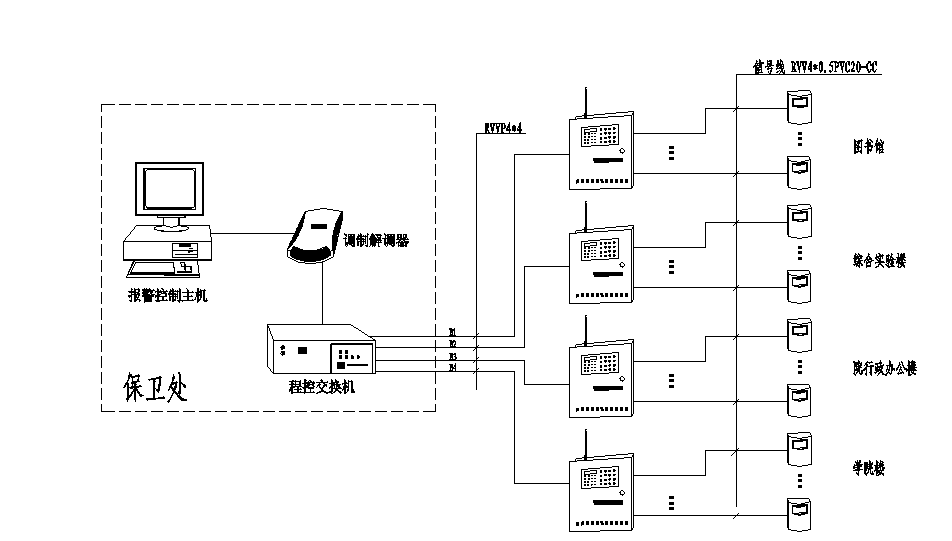

在校区的一些重要楼宇（如图书馆、基础实验楼、院系实验楼、基础教学楼、院系教学楼、校行政楼等）内房间（图书室、实验室、放置多媒体等贵重设备的教室、财务室等）内设置双鉴探测器，在门口保卫处设置报警主机，可以实现远程布防、撤防。在各单体建筑的值班室，设置区域报警控制器。在各自的单体建筑内也可实现对报警防盗系统的布防、撤防。系统干线采用RVSP4*4，穿室外弱电管孔。建筑物内的线路是沿桥架、沿墙暗敷。系统图如下：



为保证系统的稳定运行，每个防区设置2~3只探测器

具体预留参考下表：

设置位置	配置数量	防区设置	16防区主机
图书馆	30	15	1
一期综合实验楼	30	15	1
二期综合实验楼	20	10	1
院行政办公楼	20	10	1
学院楼1	20	10	1
学院楼2	20	10	1
共计	140	70	6

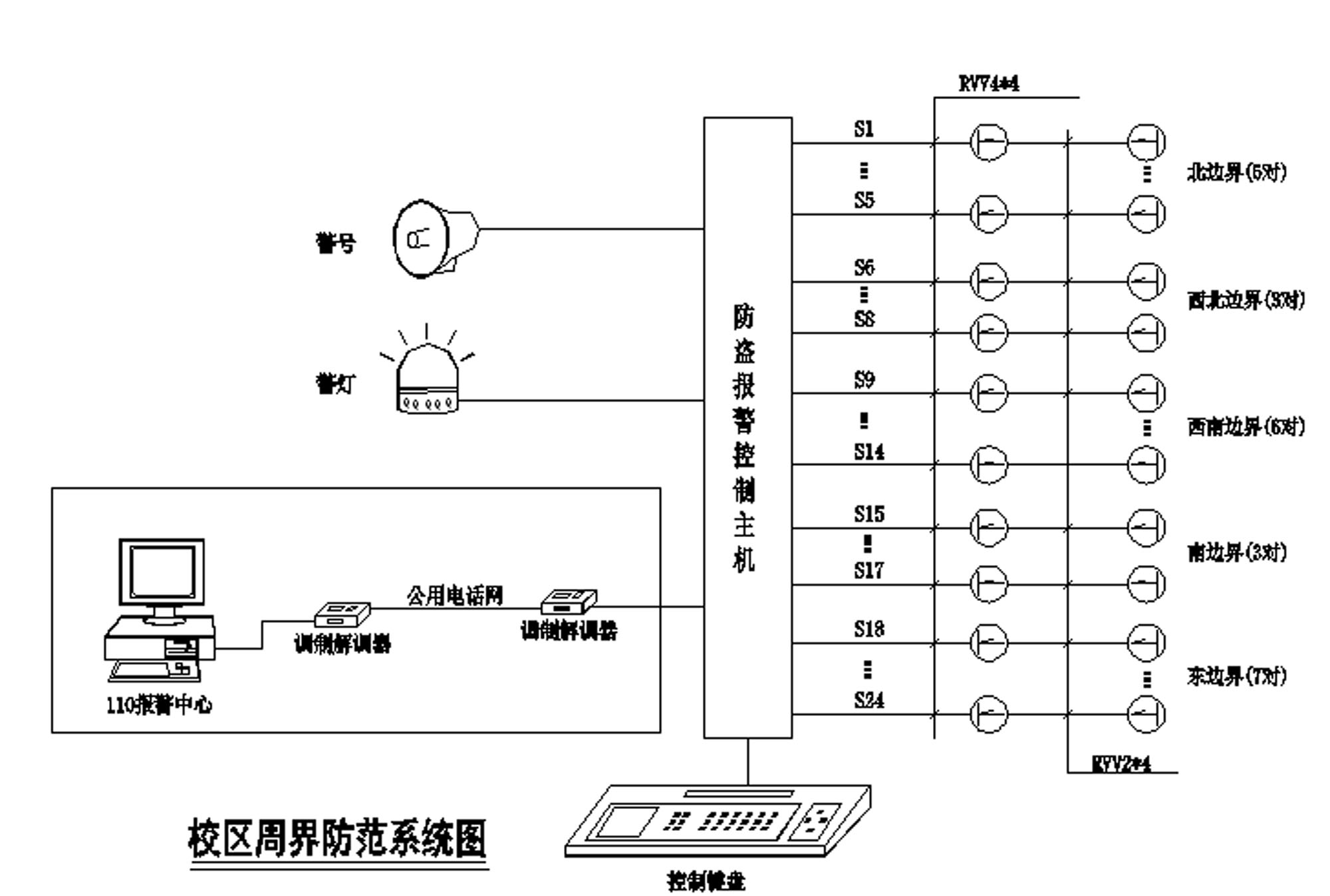

3、周界防范系统

    一个周全、完整的安保系统应该是多种监控技术的组合，因为每种监控手段难免有缺陷，由此造成监控范围的盲区。对一个周界围墙比较长的学院而言，对学院的周边进行监测是一种较好的方法。在学校校区周界防范系统设计中，在学校围墙安装主动红外对射探测器，在学校主要出入口配合保安人员管理的方式对学校进行封闭防护。在红外对射探测器防护区域内，如有人员攀越围栏时，阻断探测器的红外光即触发报警，管理中心可及时得到信息进行出警。外来人员在学校出入口必须经保安人员询问后可进入学校。警情发生时，中心的保安人员能在第一时间得知警情的发生区域及调看现场的画面。

根据《学校校区总体平面图》所示，院区周界防护状况如下：

学院的周边长约3415米，5个边界、4个出入口。初步估算在学院周边周界围栏上共安装22对红外对射探测器（规格为200米）。

经过上述配置，周界防范系统要达到以下功能：

（1）布防、撤防及复位命令：可由用户手动或按事件表自动对系统各报警点进行布防/撤防操作，并记录操作时间和操作人。

（2）报警响应：管理主机上能区分、显示、记录每一报警发生的地点、时间。

（3）事件结束后由监控中心报警管理计算机和报警控制主机解除系统报警，包括解除电网加电，解除广播及照明灯的工作。

（4）报警主机能存储250个事件记录。报警事件的记录数据不能进行修改，数据的删除必须由高级别管理员做了数据异地备份后才能进行。

（5）在周界报警系统报警记录包括：报警时间、地点、编号、报警结束时间、报警控制器复位时间、联动编号及名称、联动动作，安全防范系统管理服务器和相关多媒体工作站不须有报警种类和要求联动的来源记录，记录必须以中文方式显示。

（6）报警事件结束后由值班人员填写处理过程、措施、结果后进行报警复位并将值班人员填写的内容添加到报警记录中存储，报警复位后包括联动的子系统在内的全系统自动复位。

（7）历史文档存储及操作能力：应能在线记录及显示不少于1024件运行记录，并对100000件以上的运行记录进行存储，可由用户对历史文档按照时间顺序、防区地址、时间性质等不同类型进行检索，检索结果能生成报表文件进行打印。

4、报警联动（可选）监控系统：

自动调用位于该报警点附近的摄像机（可以多个）转到该点监视；在保安监控中心和与该事件业务管理相关的控制室（或管理控制中心）的报警监视器和多媒体工作站上显示该点图像（有多个摄像机时，自动循环切换显示，只要操作员操控键盘或鼠标即立即停止切换转为人工控制方式）；同时发生报警提示音；在多媒体工作站上显示该报警点在电子地图上的位置，地图上的报警点图标闪烁；在多媒体工作站和周界管理计算机上显示该报警点的相关信息（报警地名称、报警点编号、报警种类、发生了哪些自动动作）和相应的控制操作与处理措施。在发生警情时驱动硬盘录像设备，进行实时录像，作为记录取证的依据。
