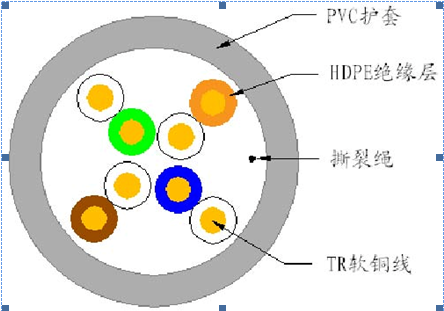

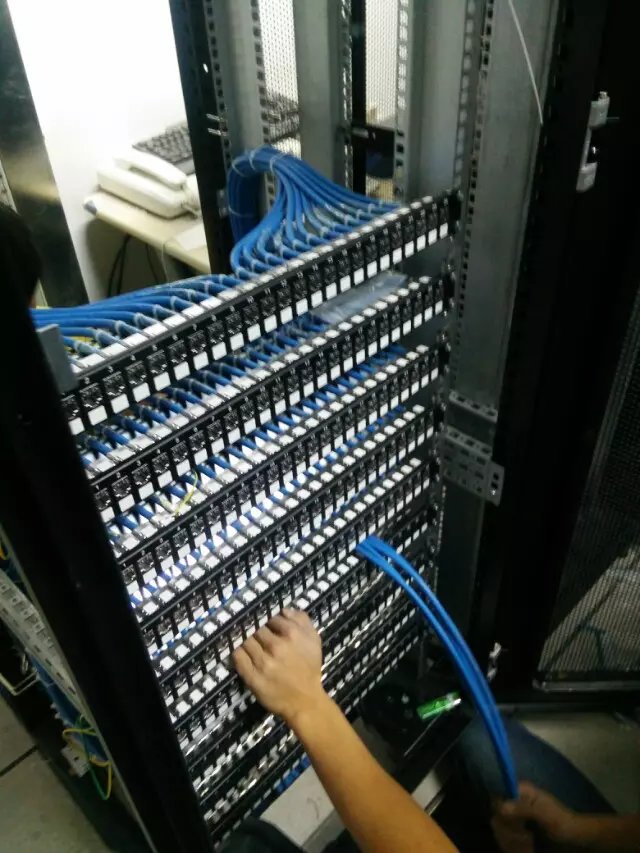

1、综合布线系统概述综合布线系统是一项实践性很强的技术，是现代社会信息化的必然产物，是多功能、智能型楼宇的必然要求。综合布线系统对基于各种系统资源的大楼总体功能的发挥并保持各部门长期、高效率的运转发挥着重要的作用。 2、综合布线系统设计2.1 设计目标综合布线系统作为计算机网络环境的前期工程，对整个计算机网络系统的运行管理与性能高低有着至关重要的影响。因此综合布线系统的设计目标是建立一个可靠性高、扩充性强、灵活方便，并具有开放性、兼容性和可互换性的综合布线系统。 2.2 设计依据依据惠山万达万达的建筑分布、建筑面积、建筑高度、楼层数和功能规划，进行综合布线系统的设计。在综合布线系统的设计过程中，将遵循如下的技术标准： l 《建筑与建筑群综合布线系统工程设计规范》（GB/T50311 -2000）； l 《建筑与建筑群综合布线系统工程施工与验收规范》（GB/T50312 -2000）； l 《工业企业通信设计规范》（GBJ 42－81）； l 《市内电话线路工程设计规范》（YDJ 8－85）； l 《工业企业通信接地设计规范》（GBJ 79－85）； l 《城市住宅区和办公楼电话通信设施设计标准》（YD/T2008－93）； l 《通信局（站）接地设计暂行技术规定（综合楼部分）》（YDJ26－89）； l 《民用建筑电气设计标准》（JGJ/T 16－92）。 2.3 系统结构根据要求，本工程水平布线线缆全部采用安普超五类非屏蔽双绞线，垂直语音主干采用三类大对数铜缆，数据主干采用6芯多模光纤。机房引入语音进线及宽带进线，并以星型主干连接各分配线架。 2.4 设备间子系统设备间子系统是整个布线系统的中心单元，它通过中央主配线架把各种不同的设备连接起来。同时提供楼宇间主干或广域网的入户接口。 数据总配线架采用机架式24口ST单芯光纤配线架，语音配线架采用110型跳线架。机房配线及网络设备全部都整洁而且安全的安装在标准机柜中。每个机柜内配备足够数量的机柜隔板、安装螺丝、垂直收线环等。电源插线板采用经国家CCC认证的机柜专用电源插座。机柜上配有跳线管理环，所有跳线一律走跳线管理环，决不允许线缆散乱在理线环外。 2.5 管理子系统管理子系统是指干线接线间的分配线架（IDF），由交叉连接的端接硬件及快接式跳线等组成，以实现对信息点的灵活管理。 管理间内数据配线架采用24口超五类类1U配线架、光纤配线架采用24口ST单芯光纤配线架，语音线缆采用110型跳线架端接，所有设备全部安装在标准机柜内。 2.6 主干子系统数据主干采用6芯多模光缆，语音主干采用3类大对数铜缆，由设备间MDF引至各楼层管理间IDF。另外在相邻层敷设两根超五类类非屏蔽双绞线，以实现日后灵活组网的能力。 水平电缆子系统将配线间内的快接式或交叉连接系统连接至工作区子系统的信息点上。 2.7 水平子系统为了保障高宽带的传输能力，满足数据系统的高速数据传输的要求，并且能够适应现代和未来的技术的发展。水平数据传输采用非屏蔽超五类双绞线，具有十字型骨架结构，系统传输级别E级，可支持250MHZ的工作频率，1000Mbps速率数据传输。 语音水平传输采用超五类双绞线，端接于楼层管理间110配线架上，通过110跳线跳接到语音主干110配线架可以实现电话应用。 2.8 工作区子系统工作区所有信息出口均采用超五类信息模块或电话模块，安装标准的双、单口插座，所有端口带有防尘罩，并提供明确的标识。基本布点规则如下：
2.9 建筑群子系统建筑群子系统是室外设备与室内网络的接口，它终接进入建筑物的铜缆和光缆，并为铜缆提供电气保护。 室外干线电缆、光缆、公用网和专用网电缆、光缆（包括天线馈线）进入建筑物时，都应设置引入设备，并在适当位置终端转换为室内电缆、光缆。引入设备宜单独设置房间，还须提供必要的电气保护装置。
2.10 设备选型综合工程本身的需求及我方的优势，我们推荐选用著名综合布线系统品牌安普的超5类非屏蔽系统。主要原因如下： 南京安普天纪楼宇智能有限公司是国内专门致力于综合布线、建筑智能化产品的设计、开发、生产、建筑智能化工程施工及技术推广的专业厂家，江苏省高新技术企业。在国内第一家推出具有自主知识产权的全系列国产综合布线系统、第一家推出系列家居布线系统，产品获多项国家专利、第一家推出国产化六类综合布线系统。 国内首创，填补了中国企业在该领域的空白。公司持续以世界标准（ISO11801、TIA/EIA-568等）为各系列产品开发的基本原则，以“追求一流”的产品质量为宗旨，不断完善、持续改进，凭借大型国有企业的雄厚技术力量、先进的生产工艺和手段、完善的产品质量保证体系和检测设备，现已逐步形成“安普超5类、6类、光纤商业大楼布线系统”、“安普宽带小区布线系统”、“安普家居布线系统”、“安普楼宇智能化系统”等系列产品，技术先进，其主要性能指标国内领先，达到国际同类产品水平，部分指标性能超过国际标准要求，而且产品设计上有独特之处，现已获得17项国家专利。 公司于2002年通过了ISO9001：2000国际质量管理体系认证，2010年通过ISO14001：2004环境管理体系认证，先后被评为2005、2006年度智能建筑领军企业，全国质量服务消费者满意企业，是国家综合布线标准的主要起草单位之一。公司所有产品均通过国家和省级的相关产品质量监督检验机构的检测和认证，并被评为国家级新产品、江苏省高新技术产品、南京名牌产品、2005年度中国市场十大综合布线品牌、全国质量信誉保障产品，获江苏省科技进步三等奖、南京市科技进步二等奖，被建设部、江苏省和上海市等确定为国家康居示范工程和城市住宅产业化优选部品与产品。 安普天纪布线产品现已在上海世博场馆、北京奥运体育场馆、北京中南海（国家各部委办局等）、北京二炮指挥中心、大连空军司令部、海南博鳌亚太经济论坛国际会议中心、上海洋山深水港、上海旗忠国际网球中心、上海火车南站、上海世博大厦、苏州科技城微系统园、南京市公安指挥中心、南京广播电视大厦、南京长安福特汽车公司整车制造厂、江苏省广播电视大学、南京市委党校、南京市救助总站、中兴通讯公司南京研发基地、南京新世界花园小区、南京金鼎湾花园小区、南京武夷绿州小区等国内上万处国家重要网络工程项目中，以及全国各地的政府机构、部队、金融机构、科技、文化教育、商用大楼、会展中心、智能小区和平共处家庭中广泛稳定应用，赢得了广大用户的信赖。特别是又成功应用于北京2008奥运会包括坐落在北京奥林匹克公园内的数字北京大厦、奥组委办公地奥运大厦、举世瞩目的国家体育场（鸟巢）、国家游泳中心（水立方）在内的所有奥运运动场馆。这标志着安普天纪国产综合布线产品系列与全球技术同步发展，阔步迈向高端市场，制造与应用服务日趋成熟。 此外，公司经过多年努力，现已具有建筑智能化系统集成工程设计甲级资质、建筑智能化工程专业承包二级资质、建筑业企业安全生产许可证等证书，已积累了在国内包括政府、部队、大学、金融、商业、文化体育场馆、企业、智能小区及家庭等在内的建筑智能化工程项目专业施工的丰富经验，具备一批有丰富经验的建筑智能化工程项目施工专业技术人材。 作为国内全系列综合布线产品供应商，公司确保把一流产品提供给用户；作为建筑智能化工程专业施工承包商，公司视安普品牌、服务质量和用户满意为第一生命，严格每一个工程项目的流程和规范，把好每一道程序质量关，被评为江苏省重质量、保安全、守信誉AAA级优秀施工企业。 公司在服务上有较完善的售前、售中和售后服务机制，在全国各主要城市均有营销和技术支持服务平台，可根据用户需要，确保在一定时间内产品与技术支持服务同时到达。公司作为信息产业部综合布线定点培训机构，定期面向全国举办产品技术培训，新产品技术交流培训班，确保把一流的服务提供给用户，让用户深深感受到用安普产品质量最优，服务最佳。 伴随着国内布线市场的发展，南京安普天纪布线凭借过硬的技术、产品、市场服务，已成为广大用户依赖的主流品牌。截止10年底，安普布线已累积完成超过千万端口销售，记录着“安普布线，成熟而精彩”的光辉历程。 用户是公司生命之所在。公司将着眼于用户发展是公司发展的基石的思想，追求百分之百的用户满意度，坚持以诚信取天下，以双赢赢市场。 2.11 产品特点2.11.1 超五类非屏蔽线缆本方案选用的是超五类4对UTP非屏蔽电缆电缆，有以下特点：

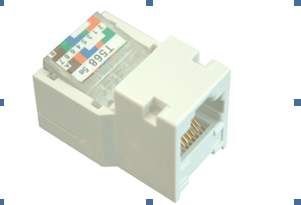

2.11.2 超五类信息插座安普公司生产RJ45模块依据国际标准ISO/IEC568设计制造，模块化设计，免接线工具，使用灵活方便。
简要说明： 超五类RJ45插座模块是依据国际标准ISO/IEC11801、TIA/EIA 568设计制造的性能优异的UTP电缆用8线式插座模块。专利设计的全金属化簧片结构，确保长期使用的可靠性。模块化设计，免接线工具，使用灵活方便。 (2) 技术说明： ● IDC：簧片接触针部位镀金50μ(inch)，连接线径0.5mm，卡接可重复次数>200次 ● 接触电阻(不包括体电阻)：正常大气压条件下接触电阻≤2.5mΩ ● 绝缘电阻：正常大气压条件下绝缘电阻≥1000MΩ ● 抗电强度：DC 1000V(AV 700V)1分钟无击穿和飞弧现象 ● 寿命：插头插座可重复插拔次数≥750次 ● 材料：PC ● 颜色：白色 ● 技术质量标准：ISO/IEC11801 2.11.3 24口模块安装板（不包含模块）

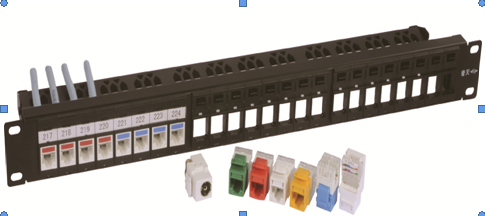

安普易尚系列配线架采用开放式、模块化、端到端网络解决方案，支持前端和后端安装和拆卸，后部理线架采用分体组合式结构设计。更加方便安装、维护与扩容，尤其是在空间狭小的位置，对墙挂式机柜更方便。 支持易尚系列的所有模块，包含超五类RJ45插座模块（压接式和卡接式）、六类RJ45插座模块、2芯、4芯RJ11插座模块、CATV有线电视模块、光纤转换模块。多色彩定义网络，前端标示条方便用户对多系统进行管理。 6/5e类跳线

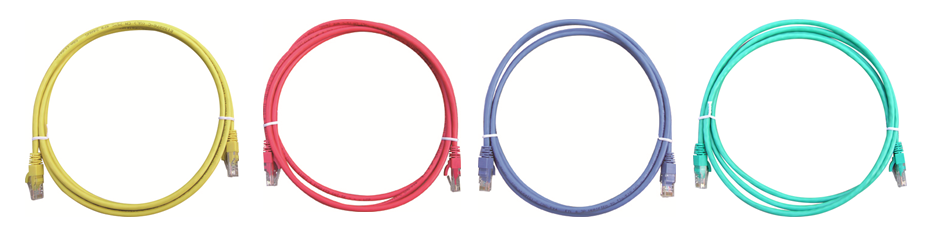

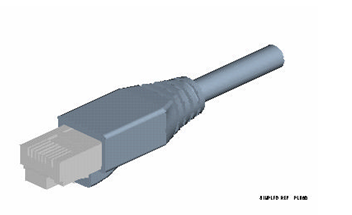

安普“易尚”系列跳线产品采用高性能的多股线缆和先进的制造技术，制造工艺采用整体塑模成型，尾部有弯曲张力疏导结构，确保长期重复使用的可靠性要求，使跳线性能的不稳定性降到最低，性能达到5e/6类以上可提供568A及568B两种接线规格跳线，可提供非屏蔽（红、黄、蓝、绿、白）、屏蔽多种规格，常规长度为1米、2米，其余尺寸可以根据客户需求定做。 光纤分线盒

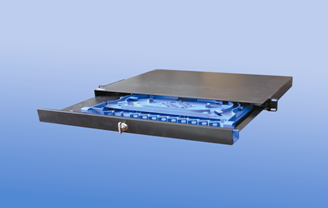

GP11 19”系列光纤分线盒适用于光纤系统的分线配线，可安装于19”标准机柜，内部提供光纤熔接分配功能，充足的盘纤空间保证光缆的弯曲半径。整体结构合理，操作方便。外壳选用优质钢板制作，外型美观。可兼容FC、SC、ST、双芯LC等多种形式的光纤适配器，采用抽屉式设计，优质轻型导轨，减少机柜内占用空间。 2.11.6 主干光缆本次方案选用的是多模6芯主干多模光缆，有以下特点：
l 适用于多媒体应用，作主干光缆 l 加强结构，缓冲型光纤，分支光缆结构 l 每个分支光缆的套管采用颜色或数字编码 l 体积小，重量轻，便于敷设与安装 l 采用低烟、无卤素、阻燃型绿色护套 l 标准的62.5/125mm光纤，符合IEC793/2及FDDI规范 2.11.7 设备机柜
选用国内知名图腾机柜，产品特点如下： l 符合ANSI/EIA RS-310-D、DIN41491;PART1、IEC297-2、DIN41494;PART7、 GB/T3047.2- 92标准，兼容19"国际标准、公制标准和ETSI标准； l 外观设计高贵典雅，工艺精湛、尺寸精密，极富时代气息，为您的工程增添价值； l 国际流行的烟灰色钢化玻璃前门； l 主体颜色可选： 国际流行电脑灰。 l 方便的挂墙安装设计，也可安装脚轮或支撑脚后放置地面上， l 最大承载达 60KG 。 l 可关闭的上部、下部走线通道。 l 可方便拆卸的左右侧门和前门；全方位操作，多方位察看 l 齐全的可选配件； l 全部选用优质冷轧钢板制作；厚度：方孔条2.0mm,其它1.2mm； l 脱脂、酸洗、防锈磷化、纯水清洗、静电喷塑。 l 散热防噪设计 2.12 综合布线系统的接地综合布线系统的接地是至关重要的，接地的良好与否关系到综合布线系统能否正确的运行。本系统的方案设计中，考虑采用统一联合接地的方式，在设备间、分配线间及竖井中，将设备箱、分线箱等用一根截面积为16mm2的专用接地线连接至建筑物的等电位铜排上，接地电阻应≤1Ω，以实现设备的电气保护和抑制外来的电磁干扰。 3、主要工程项目的施工方法及工艺3.1 综合布线机柜及设备安装施工前应对所安装的设备外观、型号规格、数量、标志、标签、产品合格证、产地证明、说明书、技术文件资料进行检验，检验设备是否选用厂家原装产品，设备性能是否达到设计要求和国家标准的规定； l 机柜台安装位置应符合设计要求，机柜应离墙0.5m以上，便于安装和施工； l 底座安装应牢固，应按设计图的防震要求进行施工； l 机柜安放应竖直，柜面水平，垂直偏差不大１‰，水平偏差不大于3mm，机柜之间缝隙不大于１mm； l 机台表面应完整，无损伤，螺丝坚固，每平方米表面凹凸度应小于１mm； l 机内接插件和设备接触可靠； l 机内接线应符合设计要求，接线端子各种标志应齐全，保持良好； l 所有机柜应设接地端子，并良好连接接入大楼接地端。 3.2 缆线敷设要求l 线槽配线前应消除槽内的污物和积水. l 缆线的型式、规格应与设计规定相符。 l 缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。 l 缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。 l 缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.51.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。

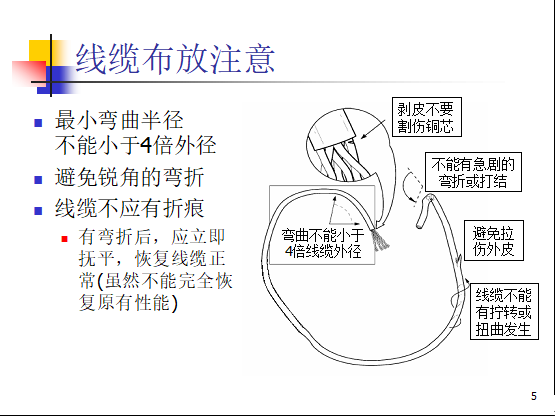

l 非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍； l 主干对绞电缆的弯曲半径应至少为电缆外径的10倍； l 光缆的弯曲半工半续径应至少为光缆外径的15倍。 l 电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求，并应符合标准规定。 l 建筑物内电、光缆暗管敷设与其它管线最小净距见相应规定。 l 在暗管或线槽中缆线敷设完毕后，宜在信道两端口出口处用填充材料进行封堵。 l 安装光缆时应确保光缆不要受到化学和物理的伤害。 l 在安装期间，检查光缆的延伸度，确保光缆的延伸度不要超过标准的规定。 l 敷设光纤时，其牵引力应加于加强筋上，牵引力不应大于150N；牵引速度宜为10M/min；单次牵引长度不宜大于是1Km。 l 光纤架设完毕，应将端头包扎并盘好置于托架高处。 3.3 铜缆终接的一般要求l 缆线在终接前，必须核对缆线标识内容是否正确； l 缆线中间不允许有接头； l 缆线终接处必须牢固、接触良好； l 缆线终接应符合设计和施工操作规程； l 对绞电缆与插接件连接应认准线号、线位色标，不得颠倒和错接。

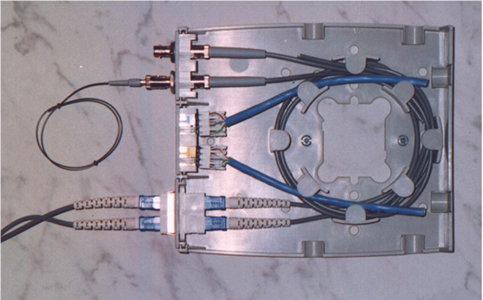

3.4 光缆芯线终接的一般要求l 采用光纤连接盒对光纤进行连接、保护，在连接盒中光纤的弯曲半径应符合安装工艺要求。 l 光纤熔接处应加以保护和固定，使用连接器以便于光纤的跳接。 l 光纤连接盒面板应有标志。
3.5 各类跳线的终接应符合下列规定

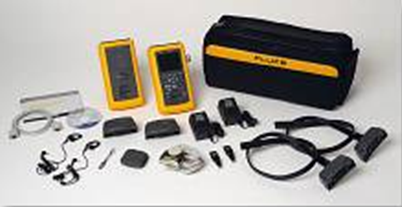

l 各类跳线缆线和接插件间接触应良好，接线无误，标志齐全。跳线选用类型应符合系统设计要求。 l 各类跳线长度应符合设计要求，一般对绞电缆跳线不应超过5m，光缆跳线不应超过10m。 4、综合布线系统的验收测试为进一步保证综合布线系统的工程质量，我们组织对系统进行严格的测试及验收，测试标准参照GB/T50312/2000和TIA/EIA-568B.2标准执行，验收标准参照GB50339-2003和DB32/366-1999标准执行。 4.1 出厂测试所有布线材料在出厂前，均有厂商的原厂测试，附有质保证书及原产地证明。 材料到货后，客户可对布线材料进行抽测和100％外观质量检查。 4.2 现场测试和监理我们随时接受并配合有关人员对设备和材料进行的测试和监理。 如发生某一部分达不到规范要求，我们将及时呈报。 4.3 工程实施过程中的质量监理和测试隐蔽工程质量检查，保证布线系统不受或少受外界的干扰，同时降低对外界电磁辐射。 向业主提供信息点及主干的测试结果，并接受抽测和监理。 4.4 自测试工程完工后组织进行内部测试，记录结果并及时整改。自测试采用如下方案： 4.4.1 测试的基本要求所有的UTP的水平子系统和主干子系统必须100% 的采用FLUK-DSP 4300布线认证测试进行测试。测试仪满足TIA六类标准中要求的III级精度。
4.4.2 测试的项目及指标(1) 双绞线的测试 测试采用永久链路模型，测试仪本身的使用按照测试仪厂商的要求来进行相关的操作。 对系统中的线缆、连接硬件、链路及信道在所有频点都需测试以下几种参数：插入损耗（Insertion-Loss）、回损（Return Loss）、延迟/失真（Delay/Skew）、近端串扰（NEXT）、功率和近端串扰（PowerSum NEXT）、等效远端串扰（ELFEXT）、功率和等效远端串扰（PowerSum ELEFEXT）、平衡（Balance：LCL，LCTL）等其它。 (2) 光缆测试 无论是水平布线子系统，建筑物主干布线子系统还是建筑群主干布线子系统，光缆中的每芯光纤的光衰减不应超过下表的规定值。
4.5 验收测试可以邀请其它权威机构进行第三方测试，对工程质量进行最后的评判。 4.6 系统验收组织并配合甲方验收，验收标准参照GB50339-2003和DB32/366-1999标准执行。验收合格后以最终用户的名义向产品制造商申报系统质量认证。并且保证由产品制造商出具系统在交付建设方使用后20年或以上的《产品品质保证书》。 5、系统设计要点l 信息点布置充足适量，设备的档次和设备的品牌皆为主流，选用技术适度超前 l 相邻楼层敷设两根六类双绞线，如日后由特殊需求，可以实现灵活的组网。 l 在公共场所及会议室设置无线设备接入点，为用户提供现代化的无线上网服务 l 设备配置齐全、标签机、工具一应具全，为用户日后的维护提供便利
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
