前言：

弱电系统管路设计方案一般我们都不会很重视，但是什么设计都需要一个书面的东西，本篇文章可以做弱电系统管路设计方案模板！

正文：

一、设计依据

GBJ300-88       建筑安装工程质量检验评定统一标准

GBJ303-88       建筑电气安装工程质量评定标准

IAB,RFC793/791   TCP/IP通信协议标准

ISO7498-2N      网络安全体系结构标准

GBJ-93-86       工业自动化仪表工程施工及验收规范

SDJ279-90       电力建设施工及验收技术规范

IEEE 802.3 100 BASE－T

IEEE 802.5 TOKEN RING 标准

中国工程建设标准化协会《建筑与建筑群综合布线系统工程设计规范》

《工业企业通信设计规范》

《市内电话线线路工程设计规范》

《市内通信全塑电缆线路工程设计规范》

《城市住宅区和办公楼电话通信设施设计规范》

二、系统管路设计

    弱电系统是现代建筑物内的综合系统工程。它包括与园区内建筑体、变配电、供气、照明等设施有关的安全防范系统、背景音乐系统、结构化综合布线系统、安保监控系统等。园区弱电系统对建筑物来说是一个整体，从管理、控制机房、弱电管道到各个信息点或控制点都有相关的路由。这些路由要按一定的规律，合理有序、有机地通过弱电系统的综合管路安置在园区内。综合管路系统的设计，可以合理地建立弱电系统的公共通道。

    综合管路的内容包括了与整个弱电系统相关的弱电预埋管、预留孔洞、弱电竖井、桥架、管路及系统的电源供应、接地、避雷、屏蔽和机房。综合管路的设计和施工还牵涉到其他管路（如暖通、给排水和强电）和建筑功能的综合配管或调整,桥架敷设预埋。

本工程各园区的垂直干线敷设在梯级式弱电桥架内，水平走线采用槽式弱电桥架。弱电桥架的采用可以大量减少预埋管路，方便建筑施工，并且可避免预埋的盲目性造成的损失，修改管线和维修都很方便。

工作区采用UPVC20或UPVC25阻燃塑料管敷设到：各个工作点，保证各网络信号的传输性能。

室外建筑群主干线通过预埋人手井及弱电地下管道（PE电信管）敷设到各幢大楼。各系统主干线在地下管道七孔PE管内穿线，管接要用胶水封接，PE管口用橡胶封口进行防水、防潮湿。整套室外管道要与校园污水排水管整体设计，防止弱电管道滞水，避免意外事故发生。

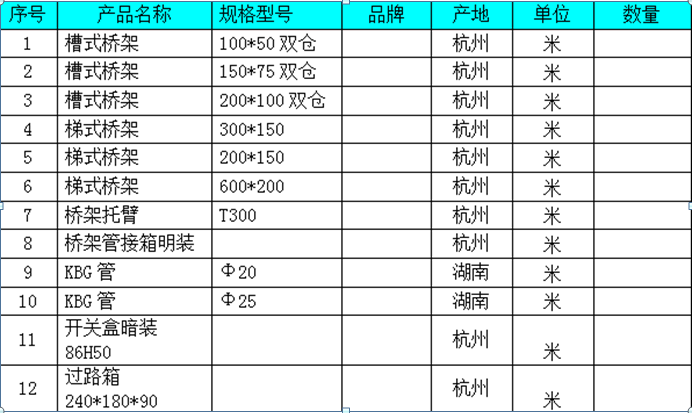

说明：

（1）本表所列清单仅供参考，等深化设计完成或施工时,产品数目按实际工程量计算；

（2）室外弱电地沟及人手井，需与多方协调、统一设计、统一施工，避免与其他管路冲突，造成不必要的损失。

三、施工前的检查

    根据中国工程建设标准化协会所制定的《建筑与建筑群综合布线系统工程设计规范》，

    施工前的器材检验

    各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整、不得变形、断裂。

    管材采用的钢管管身应光滑、无伤痕，管孔无变形，孔径、壁厚应符合要求。

    工程中使用的电缆和光缆规格、型号应符合设计规定和合同要求。

    电缆外套应完整，并附有出厂质量合格证。

    设备安装

    桥架及槽道安装位置应符合施工图规定，左右偏差不超过50mm。

    桥架及槽道水平度偏差不应超过2mm/m。

    垂直桥架及槽道应与地面保持垂直，垂直度偏差不应超过2mm。

    线缆敷设

    线缆布放应平直，不得产生扭绞、打圈等现象，不应受到外力挤压和损伤。

    弯曲半径应大于外径6-10倍，主干弯曲半径应大于外径10倍，光缆弯曲半径应大于外径15倍。

四、施工工艺

4.1控制柜基础型钢安装

    按图纸要求对型钢进行预制，对其矫平、矫直，然后除锈；

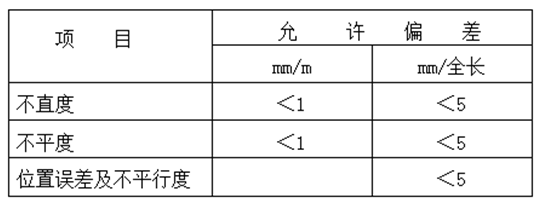

与土建施工人员配合，放置预埋件，待基础强度符合要求后，再安放型钢，同时采用水平尺找正、找平，安装应符合下列要求：

    基础型钢顶部应高出抹平地面10mm，柜应与抹平地面齐平；

    埋设好后，再用镀锌扁钢－40×4在基础型钢两端与接地网焊接，焊接完毕，外露部分应进行防腐处理。

4.2管线敷设

4.2.1弱电桥架

    本工程中桥架采用将十分普遍，利用线槽配线施工非常方便。线槽用角钢支架支撑。角钢架用膨胀螺栓固定在楼板下方。在楼板上并不需要预留预埋件，线槽由镀锌薄钢板制成，在配线时，线槽要留有一定的备用量（30%-40%）。

    在建筑物内，为了防火的要求，导线出槽时要穿金属管或金属软管，导线不得有外露部分；同时线槽应采用防火材料制成。整个预埋线管和线槽与桥架的施工，可几个部分组成：引入配线、辅助配线箱或配线架；垂直桥架部分，楼层水平管线部分。壁龛分线部分（包括配线接头箱，过路箱、分线箱以及出线盒等接线设备）。

    在校园园区内综合设计弱电桥架，许多弱电系统的桥架可共用。弱电系统的水平公共桥架上包括如下系统的线路：结构化布线系统的UTP电缆、监控系统视频线的控制线和视频线、电视系统视频线、音频系统信号线等。因此对公共桥架应作适当的安排和分隔，以避免相互的信号干扰和矛盾。水平弱电桥架的分隔采用薄铁板。桥架的尺寸根据实际走线量估算确定，采用多种规格。在弱电井道内，弱电系统应设与各个楼层相连的竖井桥架。弱电系统的-竖井桥架应单独分开，至少分为结构化布线、保安系统和消防三种桥架。各系统的桥架尺寸根据走线量确定，并应有一定余量，以便扩充干线量。

4.3钢管暗敷：

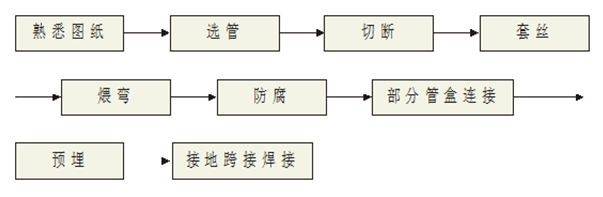

敷设管路须与土建施工密切配合按如下流程进行：







严格根据设计要求选用管材。

管子安装前必须消除管内毛刺和铁刺，严禁采用电焊、火焰切割。

    弯管过程中要注意，弯管要采用配套的弯管器弯制，弯曲处不应有折皱，凹穴和开裂，弯扁程度不应大于管外径的10%，线路暗配时，弯曲半径不应小于管外径的6倍，埋设于地下和混凝土时，其弯曲半径不应小于管外径的10倍；同时，其埋深不得小于30mm，管道应尽量埋于二层钢筋之间，且应尽量避免重叠。

    钢管采用套管连接时，套管长度宜为管径的1.53倍，管口必须对准；采用焊接连接时，焊缝应牢固严密，连接处的内表面应光滑、平整。薄壁钢管的连接必须用丝扣连接，严禁采用熔焊连接。

    采用套管连接预埋于混凝土中的钢管，其连接处应作防漏处理，以防浇注时灰浆流入堵塞管路。

管与盒的连接采用焊接，管口应高出盒内壁35mm，焊后需补涂防腐漆；管盒连接采用锁紧螺母固定，管螺纹宜外露23扣。

    与土建密切配合，按规范施工，并及时作好管口封堵，以防杂物进入堵塞管子。

    对于部分线管较长、弯头较多管路，应预先穿好铁丝以方便日后穿线工作的进行。

    管与管、管与盒连接，应作好接地处理，丝扣连接应采用不小于ø6圆钢进行跨接，以保证接地良好。

    埋于地下的管路应尽量不穿过设备基础，管路在穿伸缩缝和沉降缝时，应装设补偿装置，并做好接地柔性跨接。

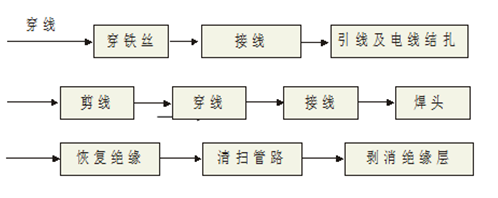

4.4管内穿线与线连接

对穿管的导线，额定电压不应低于500V；相线应以颜色加以区别，相线与零线颜色应不同，PE线应采用黄绿相间的绝缘线。

    不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽内。

    穿线前，采用压缩空气，将管内的积水和杂物清除干净，并吸入少量滑石粉，以减少磨擦，并检查管口毛刺和刃口是否清除干净，以防穿线时导线绝缘被损坏。

放线时采用放线架，以免导线扭结和背扣，同时，引入导线外圈抽线头放线，以免弄乱整盘导线或导线打成小圈扭结。

    导线在管内不得有接头和扭结，其接头应设在接线盒，管内导线包括绝缘层在内的总面积不应大于管子内空面积的40%，且导线绝缘层不得损坏，导线不得扭曲。

    如导线较多，为防止导线端头路途受阻，要剥出端部线芯，并排好，与引线一端缠绕接好，再穿管。

    穿线时，应靠两人配合进行，一人在一端拉钢丝，一人在另一端把所有电线紧拧成一束送入管内，二人动作协调一致，应尽量减少导线与管中处磨擦。

    导线的连接必须保证质量，割开绝缘层时，不得损伤线芯，芯线连接，绝缘带应均匀严密，不得低于原绝缘层的绝缘强度。

    注意钢管穿线前应先戴护口，严禁先穿线后戴护口的施工方法。

    导线连接完毕，应在接头处作好锡焊处理，并采用绝缘带包扎牢。

4.5电缆敷设

4.5.1电缆保护管的敷设

　　电缆管不应有穿孔、裂缝，内壁应光滑，管口应无毛刺和尖角，管口做成喇叭形。

    弯管后，不应有裂缝，其弯扁程度不超过10%，弯曲半径不应小于电缆的最小允许弯曲半径。

    电缆管外表面刷沥青漆作防腐处理，镀锌管镀锌剥落处应涂防腐漆，埋入混凝土内的管子可不涂防腐漆。

    电缆管管径如无设计要求，管内径与电缆外径之比不小于1.5，每根电缆管弯头不应超过3个，直角弯不应超过2个。

    电缆管连接应牢固，密封良好，两口对准，且不得直接对焊。

    电缆保护管必须作好接地跨接，若管接头采用套管焊接时可以除外。

引至设备的电缆管管口位置，应便于与设备连接并不妨碍设备的拆装和进出。

4.5.2控制电缆线槽的安装

    施工程序：

    线槽及附件的质量必须符合设计要求和现行的有关技术标准，并按设计进行选择，线槽的填充率不应大于40%，并应有一定的备用空位，以便今后扩容。

    室内线槽的安装安排在管道及空调等工作基本施工完毕时进行。

    线槽的表面应光滑均匀、致密，喷涂光滑平整，焊缝应表面均匀，不得有裂纹等。

    安装时应与土建紧密配合，作好孔洞预留和预埋件埋设，线槽的安装位置及高度，必须满足设计要求及规范规定。

线槽水平敷设，跨距为1.5～3m，线槽垂直敷设固定点间距不大于1.5m，支架应焊接牢固，横平竖直，同层横档高低偏差不应大于5mm，沿线槽走向的左右偏差不大于10mm。

    线槽连接必须采用螺栓连接，且螺母应位于外侧。

    线槽采用引出管时，必须用开孔器开孔，开孔应整齐，与管孔径吻合，严禁采用气、电焊割孔，连接应采用管接头，严禁焊接。

    钢制线槽直线敷设超过30m，应采用伸缩连接板连接，线槽的转弯半径，不应小于电缆的弯曲半径。

    线槽及其支吊架均应良好接地，接地干线与每段线槽，均应至少有一点可靠连接，包括弯头等，在有振动的场所，还应装置弹簧垫圈，软连接处应采用纺织铜线连接。

    线槽在穿过预留孔洞、楼板及墙壁处，应采用防火隔板、防火堵料作好密封隔离措施，防止火灾沿线路延燃。

五、弱电施工总协调需配合的事项

    弱电施工总承包协调必须对本工程弱电系统总体协调管理，与其他各专业协调配合

5.1与电气专业方的配合

    有关弱电之主要设备的供电由电气专业方负责提供。

    电气承包方将为弱电系统电力供电提供所需的线槽及管道，弱电施工总承包须在按时向电气承包方提供本工程范围内各系统有关施工图。

    弱电施工总承包须提供与电气专业方协调以进行所需的安装配合工作，并就双方的交接驳口商定准确的位置。

5.2与土建专业承包方的配合

    在实际施工前，弱电施工总承包应协调各分包商/承包商与配合土建预埋工程单位进行已安装工程作技术交底，并须以书面形式确认有关预留的设施是否满足本技术文件范围内施工的要求。弱电施工总承包须负责提供进一步完善预留设施的资料。

    弱电施工总承包开始工作后须以书面形式确认及提供有关建筑结构的外型和强度有影响的有关资料，包括设备进出的吊装孔洞要求。如经复核原工程资料确定仍需再作增改时，弱电施工总承包须立刻提交详细的资料供设计方审核。

弱电施工总承包须负责确保本系统范围内各系统有关预留设施，在土建施工时按要求正确预留。对中标前已预留或完成的孔洞、埋线等，应在合同签定后立刻派员进行检查，如有问题，应及时通报并整改。
