一文了解什么是电子配线架

时间:2019-11-09      【作者】 admin    阅读

一、电子配线架的定义

    电子配线架,英文为E-panel或者Patch Panel,又称“综合布线管理系统”或者“智能布线管理系统”等,其基本功能是:



1.引导跳线,其中包括用LED灯引导的,显示屏文字引导以及声音和机柜顶灯引导等方式;

2.实时记录跳线操作,形成日志文档;

3.以数据库方式保存所有链路信息;

4.Web方式远程登陆系统。

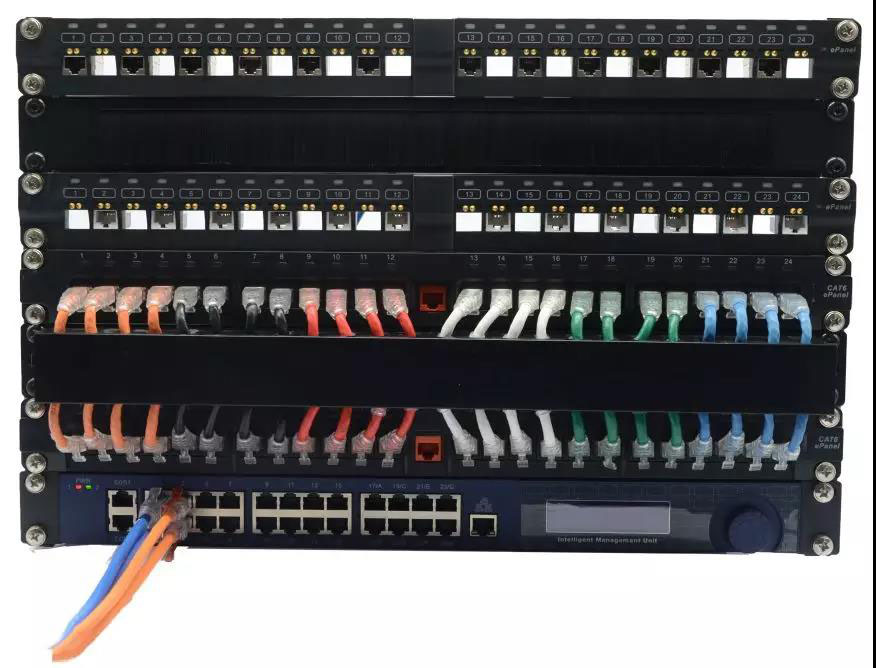

  我们把具有以上功能的配线架统称为:电子配线架。目前市面上电子配线架按照其原理可分为端口探测型配线架和链路探测型配线架两种类型,而按布线结构可以分为单配线架方式(Inter Connection)和双配线架方式(Cross Connection),按跳线种类可分为普通跳线和9针跳线,按配线架生产工艺可分为原产型和后贴传感器条型。

一文了解什么是电子配线架

二、电子配线架的功能



     利用电子配线架,能大大减少工作人员的人工误差,以及工作人员交替造成的数据库混乱。

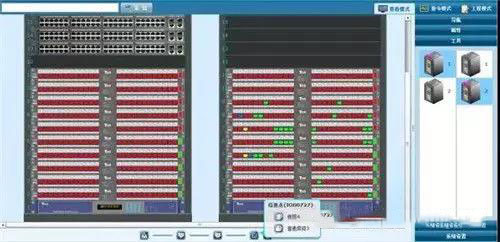

1. 可实时探测配线架之间跳线的链接关系;

一文了解什么是电子配线架

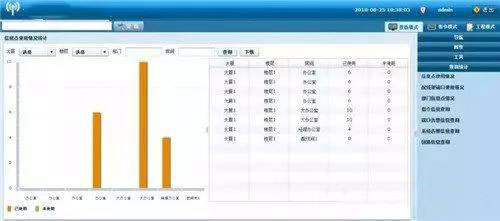

2. 可实时地将探测到的链接关系生成数据库;

一文了解什么是电子配线架

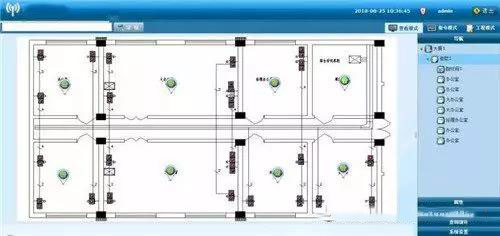

3. 可根据探测到的跳接变化实时地自动更新数据库;

一文了解什么是电子配线架

这三条原则中第一条是关键,是整个电子配线架的灵魂。如果一个所谓电子配线架不能实时地探测到每一根跳线的两端是连接在那两个端口上,这个系统就失去了管理配线架的意义。而有了这个功能,就可以派生出许多其他非常实用的功能,如LED灯引导跳线操作等等。实际上后两条原则也还是由第一条派生出来的。这里要强调的是实时探测,也就是说一旦有两个端口被连接起来,或两个端口的链接断开了,系统都马上能探测到,延迟时间是以秒计算的。这里顺便提一句,如果连接关系不是探测到的,而是人用手工方法录入到系统里的,那这个系统最多只能算是个布线记录管理软件,绝对不能称之为电子配线架。

  第二条要强调的是生成数据库,而且要实时地生成。含义是即使系统断电,数据库数据全部丢失,而一但恢复供电,系统可以马上重新扫描每一端口的链接关系并即刻生成新的数据库。

  第三条原则相对比较容易理解,就是一旦有人进行跳线操作,无论是断开还是连接,系统都应该马上探测到并立即根据刚刚探测到的链接关系更新数据库。这里要强调的是跳接操作是无条件的,系统只关心跳线两端是那两个端口是连起来了还是断开了,跳线的数量和跳线插头的插拔顺序完全没有关系。

有了这三个最基本的功能,电子配线架就可以派生出许许多多其他非常有用的功能,例如LED引导跳线功能、跳线操作纠错功能等。

LED引导跳线就是电子配线架用LED灯的指示引导网管人员完成跳线操作的一种功能。网管人员首先要在数据库里调出要跳接的端口信息,这里要强调的是,能满足上述原则的电子配线架所拥有的数据库是百分之百准确的。根据这些信息,网管人员可以向两个需要连接或断开的端口发出指令,让这两个端口上门的LED指示灯开始闪烁或持续点亮。同时电子配线架系统会保留这个指令,等待配线架跳接关系的改变。网管人员到配线架跟前就可以按照LED灯的指示用跳线连接这两个端口或将这两个端口上的跳线拔掉。当网管人员做这些操作时电子配线架系统在不停地探测所有的端口,当然也包括这两个端口。每当配线架之间的跳线链接关系发生变化的时候,电子配线架系统就会与刚才保存的指令相比对,如果链接关系的变化与刚才指令要求的相同,说明网管人员的操作正确。如果新的链接关系和指令不一样,电子配线架系统就会通过LED灯指示网管人员纠正刚才的操作,直至新的链接关系符合指令的要求。

  电子配线架的使用大大减少了工作人员的工作压力,网络的连通性进行最大程度的控制,简化网络的规划和运行,方便维护和管理,也最大化利用了整个物理层基础设施,从而增加企业的投资回报率(RIO)。

  能够对网络的连通性进行最大程度的控制, 电子配线架简化网络的规划和运行,方便维护和管理。



三、使用电子配线架的优劣势分析

随着智能布线管理技术不断发展,在机房设备更新时,我们选择使用电子配线架智能布线管理技术。它具有以下特点和优势:

实时性——避免管理的时间延迟

逻辑性——避免管理的低效率

集中性——避免人力资源的过多投入

安全性——侦测非法设备的侵入

那么,电子配线架出现后的数年时间里,为什么它在使用上并不是十分广泛呢?

1、建设成本和投资回报

电子配线架的结构比传统的布线系统要复杂得多,这也意味着,其价格要贵得多,一般要贵上两到三倍。几倍的投资是否值得,是我们需要考虑的问题。

电子配线架的主要优势在于可以实时记录跳线的插拔和连接情况,对于不需要经常发生变更的或规模不大的项目,其性价比就低得多了。

2、生命周期问题

电子配线架中使用了电子线路板和大量的芯片,有的还有LED显示屏和LED指示灯。我们知道,电子产品的使用寿命一般为3年左右,最多不过五年。芯片寿命到期后,系统也就坏了,这时用户就比较尴尬了。我们知道,综合布线系统的寿命一般为20年左右,电配坏了,配线架和控制系统就需要更换,但配架上连着大量的光缆和铜缆。这就意味着所有线缆需要拆下,重新端接,重新测试。这不是几天可以完成的。但布线系统作为信息系统的神经是一刻不能停的。用户要么选择停机几周到几个月,要么被迫在接下来的十几年把电子配线架当普通配线架用,大量的投资被浪费。

3、系统维护和使用

许多客户存在着选用电配时充满憧憬,开始使用时信心满满,使用不久后觉得麻烦重重,使用一段时间后弃之不顾的情况。

电配投入使用后,需要既懂布线,又懂软件应用,还要对操作系统和数据库略懂一二的专业人员。这种人才很少,电配厂家也不可能服务到这么多的客户。大量客户由于这个原因,最后放弃使用该系统。

有些电配存在着断电后恢复的问题,一旦断电,数据库往往就不准了,或者跳接跳线必须严格按照既定次序,稍微不注意,链路的连接数据就会出错。这对电配是致命的,意味着必须人工查找所有线缆,手工输入,所有操作必须没有错误,而在实际工作中这是难以避免的。数据库记录的出错,意味着该系统不再能准确反映实际布线链路,大量的投资也就白花了。

电子配线架的模块是否可以单独拆卸和重新安装也是用户需要关注的问题。设想一下,如果有一个模块坏了,又不能单独拆卸。那么要么换下整个配线架,要么容忍这个模块一直不能使用。如果配线架上的模块可单独拆卸,问题就很容易解决了。
