安防弱电系统中POE供电设备的四种组合

时间:2019-11-30      【作者】 admin    阅读

PoE (Power Over Ethernet)指的是在现有的以太网Cat.5布线基础架构不作任何改动的情况下,在为一些基于IP的终端(如IP电话机、无线局域网接入点AP、网络摄像机等)传输数据的同时,还能为此类设备提供直流供电的技术。PoE技术能在确保现有结构化布线安全的同时保证现有网络的正常运作,最大限度地降低成本。

一个完整的PoE系统包括供电端设备(PSE,Power Sourcing Equipment)和受电端设备(PD,Powered Device)两部分。

  • 供电端设备(PSE):支持POE功能的以太网交换机、路由器、集线器或者其他网络交换设备

  • 受电端设备(PD):比如POE摄像机,POE无线AP,POE报警模块等。



1、交换机(PSE)和终端(PD)都支持POE

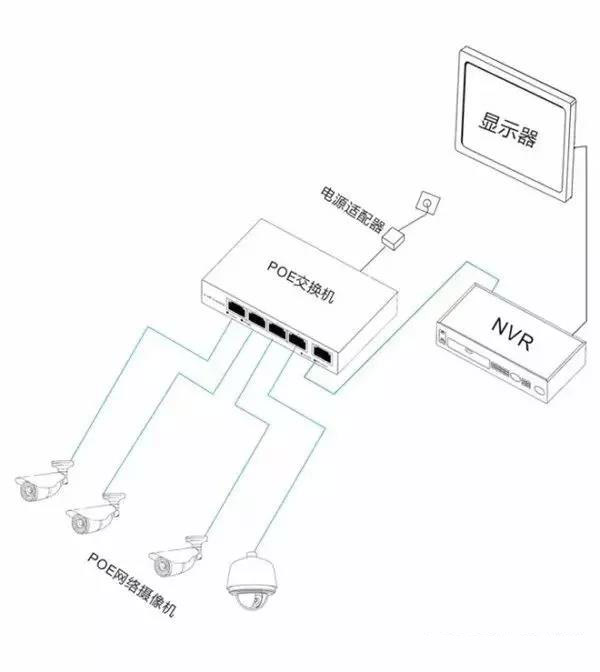

这种情况是最简单的,只需要支持PoE供电的设备(无线AP和网络摄像机)等通过网线直接连到PoE交换机就可以了,有两点需要注意:

1)确认PoE交换机以及无线AP或者网络摄像机是否是标准的PoE设备。

2)确认网线的规格,网线质量很关键,质量不好的网线会导致AP或者IPC无法受电或者不断重启。



原理图如下:

2、交换机(PSE)支持POE,终端(PD)不支持POE

这种情况下PoE交换机出来网线先接入PoE分离器,PoE分离器将输入信号分离成数据信号和电源,输出为两根线。一根是电力输出线,一根是网络数据信号输出线即普通网线。

电力输出有5V/9/12V等,可以匹配各种DC输入的非PoE受电终端,支持IEEE  802.3af/802.3at标准。

数据信号输出线即普通网线直接接到非PoE受电终端的网口即可。



原理图如下:

3、交换机(PSE)不支持POE,终端(PD)支持POE

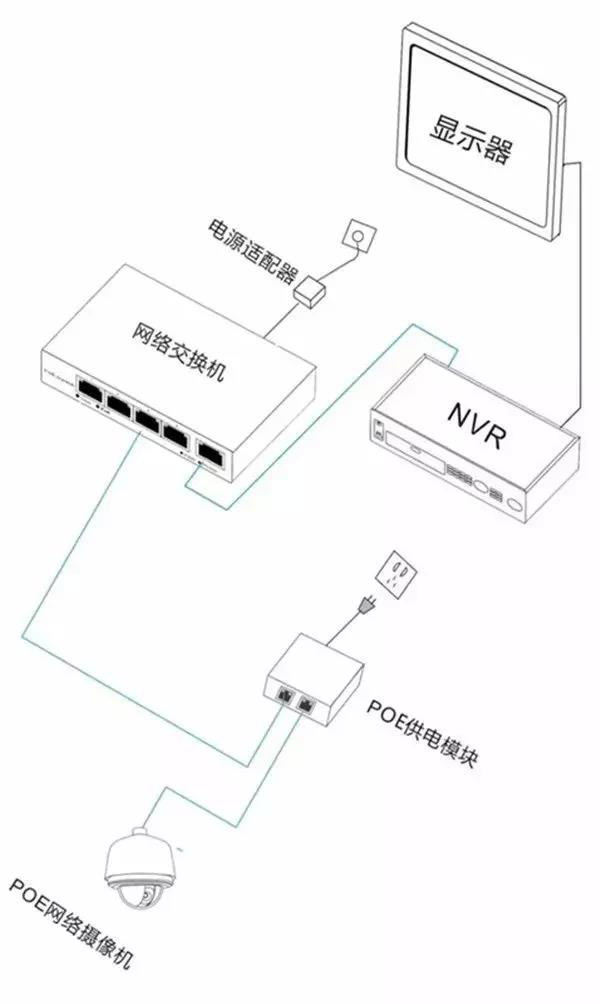

这种情况与第二条正好相反,交换机网线出来后首先接PoE供电器,PoE供电器再将外置电源加到网线上之后输出给终端摄像机。这种方案利于扩展原有的布线网络,对原有网络没有影响。



原理图如下:

4、交换机和终端都不支持POE

可以不采用POE的,就是传统供电。所以我看下面的方案有点脱裤子放屁了,我都想不出来适用于哪些场合,可能有些特定场合需要吧。

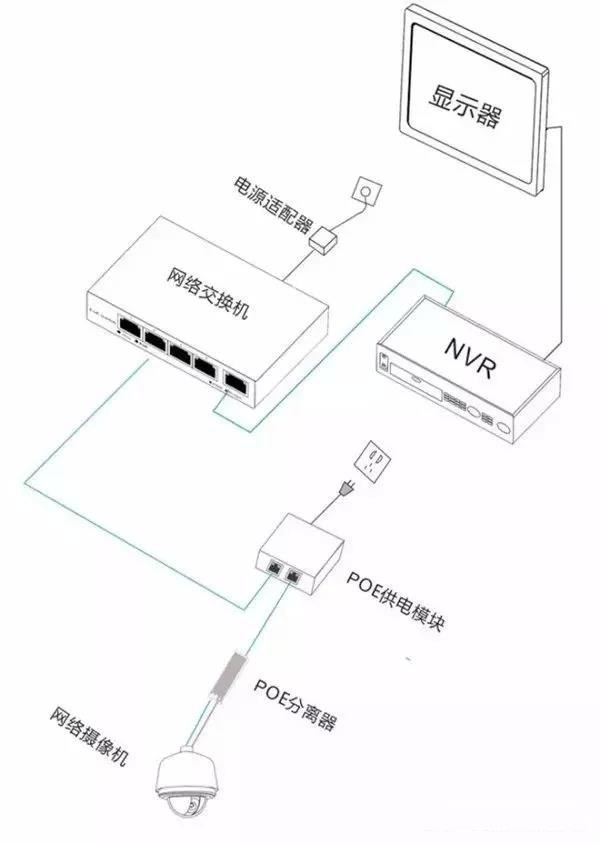

这种方案交换机出来网线接PoE供电器,加载电源后再传输给PoE分离器,POE分离器再将信号和电源分离,最后传输给终端。适合于传统网络的改造,即原来的交换机不支持PoE供电,但是又想利用PoE供电好处的场合。



原理图如下:

5、poe供电器的连接方式

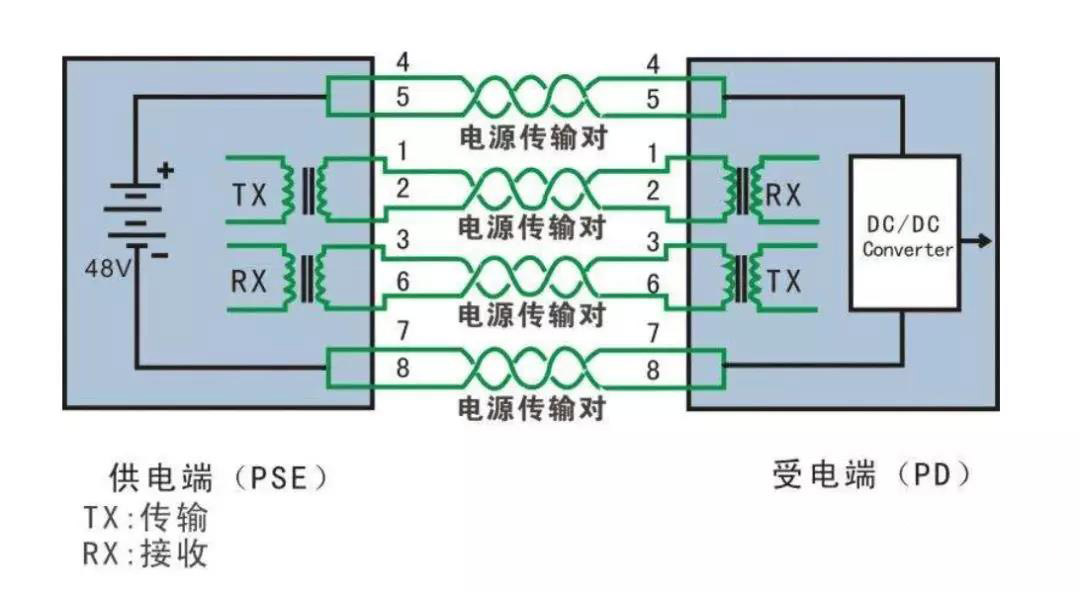

实际应用时,网线应该怎么接呢,很多朋友对POE供电技术有所了解,知道1 2 3 6或者4 5 7 8等供电线序问题,所以怕万一接错,导致设备烧毁等严重后果。

超五类双绞线各种材质网线100米的电阻

  • 铜包钢网线:75-100Ω2.

  • 铜包铝网线:24-28Ω3.

  • 铜包银网线:15Ω4.

  • 铜包铜网线:42Ω5.

  • 无氧铜网线:9.5Ω

可以看得出,越好的线缆,电阻最小,根据公式Q=I²Rt,也就是供电过程中损耗的功率最少,所以这就是为什么要用好线缆的原因,建议最好用六类线较稳妥些。



POE供电标准对POE交换机、POE供电模块(POE供电器)等PSE设备的要求是只要支持1 2 3 6 和4 5 7 8供电线序的其中一种即可,当然最新的802.3at 4pair标准需要两种都同时支持。而对POE受电设备的要求是必须同时支持两种供电方式。
