北京讯达康科技有限公司弱电工程位于北京市昌平区北七家羊各庄新村，修建面积130多平方米，施工工期为一个月，合同工程量分为以下几个子体系

2、弱电机柜、人脸辨认、机房环境监控体系。

4、UPS体系。

6、冷通道体系

全体阐明：

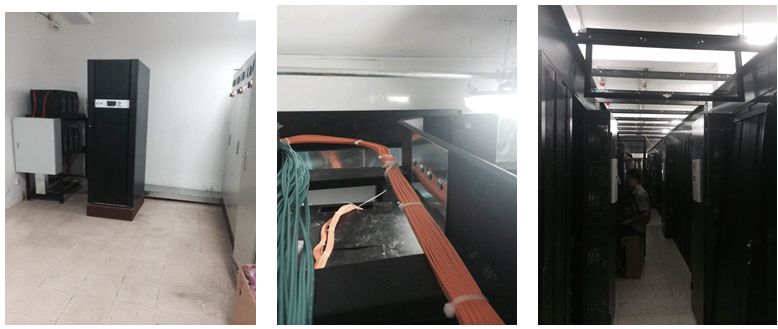

电源方面，UPS选用伊顿200KVA，三进三出方法，每个机柜单独一个UPS回路，另设一组市电回路备用。主机及电池放置于机房近邻的UPS房，240节后备电池分6排排列于电池架上，UPS主机及市电进线箱、UPS输出配电箱分列于一侧，UPS超过140KVA的有用输出为机房一切机柜里服务器、云设备、门禁监控设备供电。后备时刻为1.5小时。

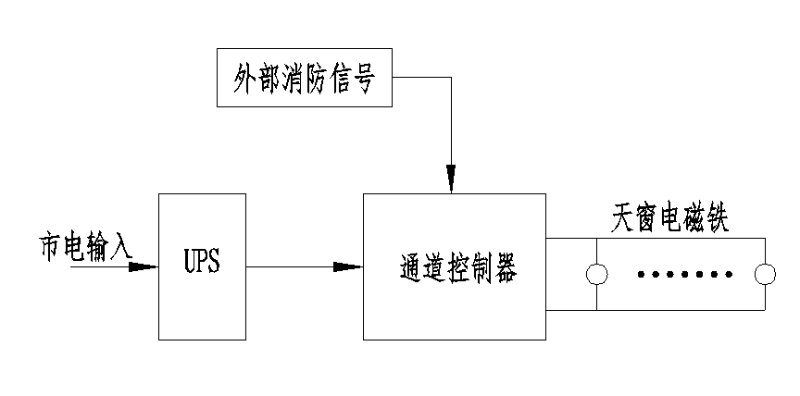

冷通道体系，为了下降能源消耗、添加制冷功率，在机房安置冷通道体系，通过在机柜通道的顶部装置活动天窗，两边装置推拉门，将通道全封闭，行级空调发生的水平风凉气在通道内循环，凉气进入机柜后，热交换后发生的热气流通过热通道排出机柜，活动天窗与消防体系联动，当接到消防信号后，活动天窗主动打开，消防气体进入消防通道。

机房人脸辨认体系操控人员的进出，机房环境监控体系可对机房温湿度、烟感、漏水、UPS作业情况进行监控并报警。

配电及防雷接地：

总配电柜（AL1）回路如下：

S2: 2#行级空调（3相）

S4: 4#行级空调（3相）

S10: 机房照明

S12: 修理插座

S14: 排风体系

市电设备配电柜（AL2）回路如下：

S21-S40: B列1#机柜A回路- B列20#机柜A回路

UPS设备配电柜回路如下：

S21-S40: B列1#机柜B回路- B列20#机柜B回路

S42: 门禁回路

机房环境监控功用：

体系由前端摄像机、操控设备、显现设备和图画存储设备所组成。

体系的传输：前端网络高清摄像机，选用超5类UTP电缆，以RVV1.0电缆对其供电。

显现设备：选用1台24〞液晶电视用作图画的显现设备。

图画存储的容量：配2T硬盘6块，可保证1个月的存储容量。

精细空调：

1）精细空调的组成：

2）作业原理：

3）精细空调的保护：

空调体系是否在正常作业，以下的一些作业是需求常常做的：

（2)如有报警的情况要查看报警记载，并剖析报警原因。

（4)对压缩机和加湿器的作业参数要做到心中有数，特别是在每天早上的第一次巡检时，要把前一天晚上压缩机的作业参数和以前的同一时段的参数进行比照，看是否有大的改变，依据参数的改变可以判别计算机机房中的计算机设备作业情况是否有较大的改变，以便合理地分配空调体系的作业台次和调整空调的作业参数。

(1)听—用听声响的方法，能较正确的判别出压缩机的作业情况。由于压缩机作业时，它的响声应是均匀而有节奏的。假如它的响声失去节奏声，而呈现了不均匀噪音时，即表明压缩机的内部机件或气缸作业情况有了不正常的改变。

(3)看—首要是从视镜观察制冷剂的液面，看是否短少制冷剂。

当然对压缩机咱们还需求查看高、低压保护开关、枯燥过滤器等其他附件。

(1)对专业空调冷凝器的保护相当于对空调室外机的保护，因而咱们首要需求查看冷凝器的固定情况，看对冷凝器的固定件是否有松动的痕迹，以免对冷媒管线及室外机构成损坏。

(3)查看电扇的作业情况：首要查看电扇的轴承、底座、电机等的作业情况，在电扇作业时是否有异常震动机电扇的扇也在转动时是否在同一个平面上。

(5)查看冷凝器作业时的电流是否正常，从作业电流也可以进一步判别电扇的作业情况是否正常。

D、蒸发器、膨胀阀的巡回查看及保护：

E、加湿体系的巡检及保护：

(2)查看上水和排水电磁阀的作业情况是否正常。在加湿体系作业的进程中，有一种情况常常呈现，但又不简单判别，即在空调体系正常作业的时分，由于某种原因呈现了一段时刻的停水，后又康复供水，在康复供水后加湿罐不可以正常上水，呈现这种现象的原因有多种，而且在大多数空调器的操控体系中直接对加湿体系复位通常是不可以处理问题的;依据咱们多年来的保护来看，引起这种现象的首要原因是停水后的空气进到进水电磁阀前端，对进水电磁阀的正常敞开构成了一定的影响，处理这种现象有两种比较有用的方法，一是卸开进水口，排掉空气，二是关掉加湿体系的电源，从头给电磁阀上电也基本上可以处理这类问题。

(4)查看蒸汽管道是否疏通，保证加湿体系的水蒸汽可以正常为计算机设备加湿。

F、空气循环体系的巡回查看及保护：

(1)计算机机房的设备常常有设备移动的现象，而设备的移动一般又不是由空调设备的保护人员去完结，因而咱们在设备移动后应及时查看机房内的气流情况，看是否有气流短路的现象发生，一起在新设备的方位是否存在送风阻力过大的情况。如有上述现象应及时调整，假如真实调整不过来，应主张设备移到新的适宜的方位。

(3)查看风机的作业情况：首要是查看风机各部件的紧固情况及平衡，查看轴承、皮带、共振等情况;对风机的查看应该特别仔细，由于蒸发器的热交换进程首要是由在风机的效果下使快速活动的气流通过低温的蒸发器盘管来完结的，然后使空调到达制冷的效果，所以风机的是否正常作业是空调体系是否正常作业的最终体现;对风机而言当然最重要的便是电机了，因而咱们在日常保护中首要就应查看其皮带的情况、主从动轮是否在同一面上等;皮带调整的松紧程度要适宜，太松简单打滑，太紧对皮带的磨损太快，皮带的松紧跟外部对静压得需求也有比较大的关系，当然这种调整是在空调体系操控的范围之内进行的;现在部分比较先进的空调体系选用了一体化的风机，就处理了皮带调整的问题。

(5)丈量温、湿度值，与面板上显现得值进行比较，如有较大的差错，应进行温度、湿度的校对，如差错过大应剖析原因。呈现这种情况从咱们的维和经验来看有两种原因：一是操控板呈现毛病，二是温度、湿度探头呈现毛病需求替换。

(7)查看计算机及其它需求制冷的设备进风侧的风压是否正常，由于随着计算机设备的搬迁和添加，地板下面的线缆的添加有可能就影响空调体系的风压，然后构成计算机及其它设备跟前的静压不行，这就需求咱们设备保护和管理人员对空调体系的风道做出相应的调整或添加空调设备。

冷通道密闭体系是用于高架地板和间接制冷环境，通过对机房地板下送风至密封的通道中，引导凉气从机柜前门进入，对设备降温后从机柜后门及时排除，构成活动气流方法首要效果是防止冷热气流混合，及时返回空调回风口，进步凉气的运用功率，然后完结的节能减排的目的。重量轻，易装置，易开孔窜引管线，气密性好、不起尘、易清洁、契合环保要求、在温度和湿度改变效果下不变形、具有外表静电耗散性能的材料。

2)一切钢质零部件外表需喷涂，外表喷塑厚度不少于70-130µm，外表喷塑硬度契合GB/T6739-1996规则的2H或2H以上规范，附着力契合GB/T9286-1998规则的二级或二级以上规范，契合欧洲ROSH规范，而且有必要到达国家无毒无害的喷涂规范。

4)冷通道结构结实、可靠,各装配件为规范式，能互换性运用,紧固件无松动，外露和操作部位的零件无锐棱毛刺。

6)颜色以最终用户承认色板为准。

8)活动天窗敞开后保证冷通道的净高大于2米，不影响日常保护作业。

10)列头与列尾间各设置一对活动门，成一个密封的空间，让冷空气流有用地在进入设备。活动门规划观察窗口，窗口选用5mm覆膜钢化玻璃，窗口尺寸为455mm（宽）×630mm（高）。

图1　通道门观察窗口

12)冷通道一切单元组件悉数选用独具良好耐磨性、耐蚀性，精细加工，全体冲压成型，高可靠触摸，单元敞开寿命实验均在 5000次以上，安全经用无松动现象，保证气流输出密封性。

施工图纸：

YJF-02: 机房配电体系图

附件材料：

2，伊顿200KVA UPS运用阐明书

4，人脸辨认体系阐明书
