弱电智能化系统的防雷接地探讨1：TN-S，TN-C，TN-C-S三种接地系统的联系与区别，人们的理解误时间：2019-10-20

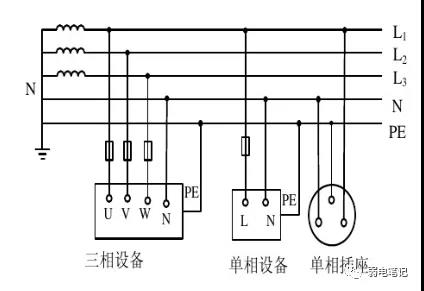

TN-S是三相五线制的说法，包括技术方案中也普遍提到低压供电系统采用TN-S，如下图，三根火线L1L2L3、一根零线N、一根地线PE，一目了然（注意标黄这里的说法比较普遍，易于理解接受，但其实不对，正确的说法是三根相线，一根中性线，一根接地保护线。）
图一：TN-S系统图

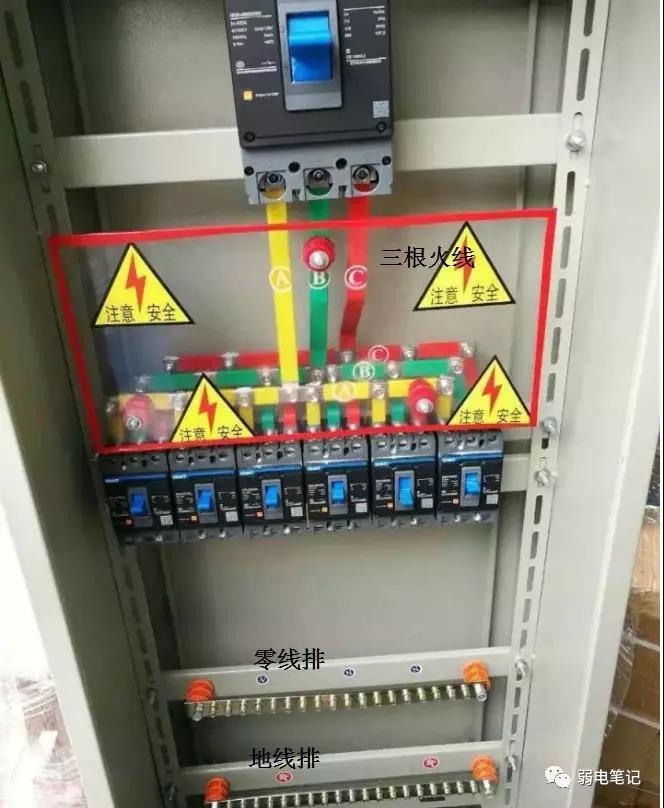

我们打开配电箱一看，确实也是这样，火线、零线、地线标的好好的，如下图：

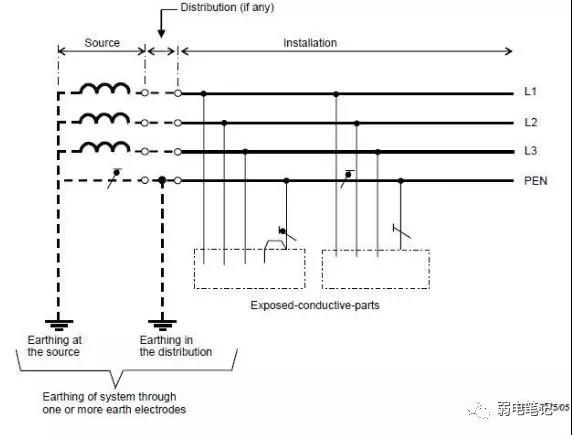

图二：配电箱接线图 第一步：在配电室里，从变压器到低压进线柜、出线柜，是TN-C系统，三条相线L1L2L3，一条保护中性线PEN，三相四线制，如下图：

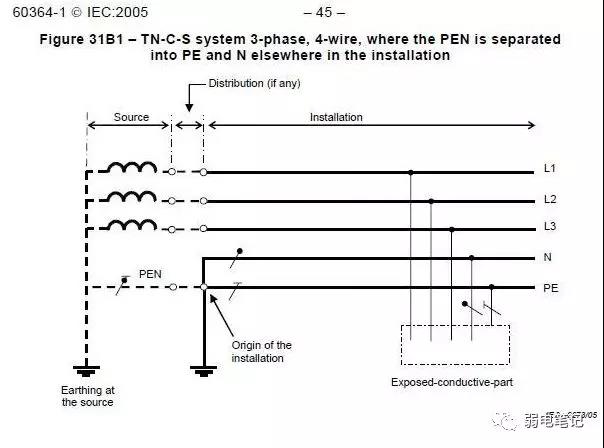

第二步：出了配电房进了配电箱以后，保护中性线PEN线做了重复接地，分成了保护线PE和中性线N，就成了TN-C-S，其实还是三相四线，如下图：

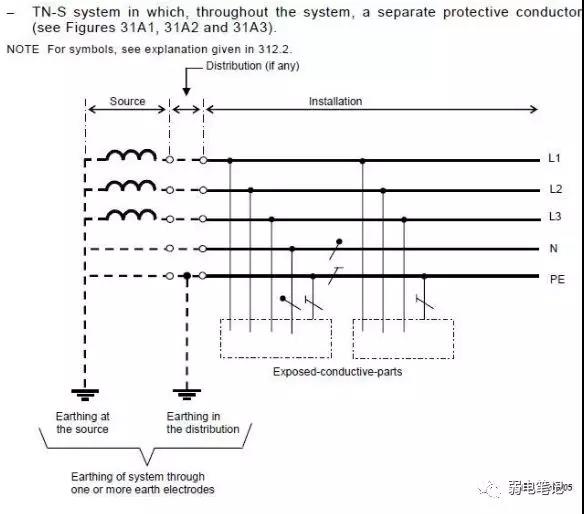

TN-C-S接线方式也是我们建筑配电箱中的最主要接线方法。 最后说说真正的TN-S系统什么样，如下图：
做法是从电力变压器那里将中性点直接接地，然后把中性线N和接地线PE分别引出，缺点很明显，从配电房出来的各个配电回路都要多放一根线，成本高很多！ |
