智能化弱电工程门禁系统讲解时间：2021-08-10
门禁系统是弱电安防工程中的重要部分，和视频监控系统、停车场管理系统一起算得上是安防三杆老枪了，应用极为广泛。不过由于其略显负载的系统结构与设备接线，所以不是那么容易上手。 一、门禁概念门禁,又称出入管理控制系统通道管理系统．是一种管理人员进出的数字化智能管理系统原始的门禁系统概念其实早就在我们生活中。例如:我们家家户户都装了门和锁,自己家里的人配了钥匙，家里人回来时，无需喊门，直接用钥匙开门进入。外面的人来访,屋里的人听到敲门的声音，知道有人来访了，问:“谁呀? ”外面的人回答:“我是***!”里面的人通过声音和以往经验判断该不该开门。这就是一个原始的门禁概念。万里长城就是中国古代最大的原始门禁系统。 1.1电子门禁系统分类密码门禁系统 刷卡门禁系统（磁条卡、EM卡、M1卡、RF-SIM/RF-UIM卡)生物识别门禁系统(指纹、人脸、虹膜、掌型等) 1、密码门禁系统

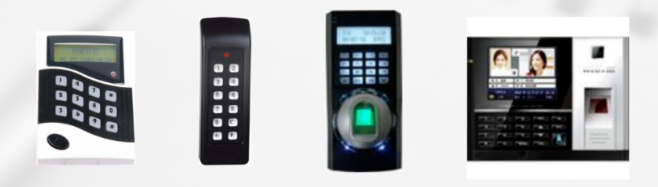

2、非接触IC卡（感应式IC卡)门禁系统
3、指纹虹膜掌型生物识别门禁系统等

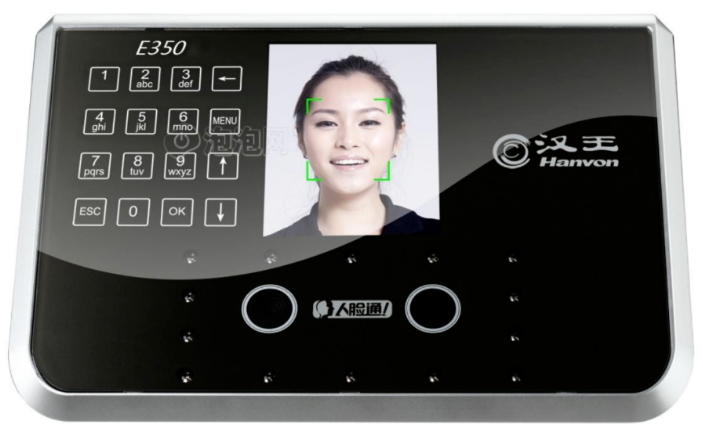

4、面部识别门禁系统
芯片普遍的3大类:
1.EM卡
2.M1芯片
3.UIM禾SIM卡
EM卡是EM微电子公司推出的一款工作频率为100kHz~150kHz，具有读/写功能的非接触式RFID射频芯片，它可以较低的功耗提供多种数据传输速率和数据编码方式。由于该射频芯片不仅兼容ISO 11784/11785标准，还符合ISO FDX/B动物识别标准,因此，该射频芯片可被广泛应用于各种应用管理系统中，尤其是动物识别和跟踪管理。
EM卡具有32位的密码读/写保护、32位唯一的ID码和10位用户码。EM卡的EEPROM(电可擦可编程只读存储器--—种掉电后数据不丢失的存储芯片）存储空间有512位，被分为16个扇区，每个扇区32位，其中的锁定位可以将EEPROM的数据块变成只读模式。EM4469可以较低的功耗提供多种数据传输率和编码方式，而且其内部集成的谐振电容可掩膜选择，不需要外部电容。另外，它还有片内整流器和限压器，可以在-40℃~85℃温度下工作
所谓的M1芯片，是指菲利浦下属子公司恩智浦出品的芯片缩写，全称为NXP Mifarel系列，常用的有S50及S70两种型号，已经有国产芯片与其兼容，利用PVC封装M1芯片、感应天线，然后压制成型后而制作的卡即是智能卡行业所说的Ml卡，属于非接触式IC卡。非接触式IC卡又称射频卡，成功地解决了无源(卡中无电源)和免接触这一难题，是电子器件领域的一大突破。主要用于公交、轮渡、地铁的自动收费系统，也应用在门禁管理、身份证明和电子钱包M1卡工作原理
向M1卡发一组固定频率的电磁波，卡片内有一个LC串联谐振电路，其频率与读写器发射的频率相同，在电磁波的激励下，LC谐振电路产生共振，从而使电容内有了电荷，在这个电容的另一端，接有一个单向导通的电子泵，将电容内的电荷送到另一个电容内储存，当所积累的电荷达到2V时，此电容可做为电源为其它电路提供工作电压，将卡内数据发射出去或接取读写器的数据。
UIM卡是用来接入中国电信CDMA网络，是接入网络系统的标识，卡里面存储接入网络必须的数据，如UIM ID、鉴权数据AKY值、IMSI号等。UIM(User Identity Module)用户识别模块。是应用在cdmaOne手机的一种智能卡，可插入对应的2G手机以使用移动电话服务。UIM卡的标准化工作由3GPP2(第三代伙伴计划2）负责进SIM卡是（Subscriber Identity Module客户识别模块）的缩写，也称为智能卡、用户身份识别卡，GSM数字移动申话机必须装上此卡方能使用。它在一电脑芯片上存储了数字移动电话客户的信息，加密的密钥以及用户的电话簿等内容，可供GSM网络客户身份进行鉴别，并对客户通话时的语音信息进行加密。说的明白点:UIM卡只能用在电信的专用手机里面
1.1.1密码门禁密码门禁系统:通过输入密码，系统判断密码正确就驱动电锁，打开门放行。优点:只需记住密码，无需携带其他介质。成本最低。缺点:速度慢，输入密码—般需要好几秒中，如果进出的人员过多，需要排队。如果输入错误，还需重新输入，耗时更长。安全性差,旁边的人容易通过手势记住别人的密码，密码容易忘记或者泄露。趋势:密码门禁使用的场合越来越少了，只在对安全性要求低，成本低，使用不频繁的场合还在使用。例如:保险柜。 1.1.2刷卡门禁根据卡的种类又分为接触卡门禁系统（磁条卡条码卡）和非接触卡(又叫感应卡射频卡）门禁系统。接触卡门禁系统由于接触而是的卡片容易磨损，使用次数不多，卡片容易损坏等,使用的范围已经越来越少了，只在和银行卡（磁条卡）有关的场合被使用，例如:银行VIP通道门禁系统,无人值守取款机门禁系统等局部行业性领域还在使用。非接触IC卡，由于其耐用性性价比好读取速度快安全性高等优势是当前门禁系统的主流。所以,当前很多人就把非接触IC卡门禁系统简称为门禁系统了。 RF-SIM、RF-SUM即手机电子钱包，是将RFID芯片与手机SIM(UIM)卡合二为一，用户无需更换手机，只需要去运营商的营业厅更换一张SIM卡即可，可保留用户原有号码。 1.由于2.45GHz (cpu主频频率）的RF天线（射频技术)可以集成在SIM中，且其载波可以穿越厚重的电池和手机后盖，因此无须对现有手机做任何改造; 2．由于RF集成在SIM中，可以利用移动通信的现有通道实现在线支付; 3．能够满足快速交易需求。 4.核心技术在中国(目前掌握RF-SIM技术的卡商有直通电讯、国民技术、中科讯联等)，后期量产后不至于向国外购买技术。 缺点: 1.目前也有可以同时支持13.56MHz和2.45G的终端，但价格较单频机高 2．为保证RF-SIM卡正常使用，必须保证主机处于开机状态。手机关机或损坏，都会导致无法读取卡数据

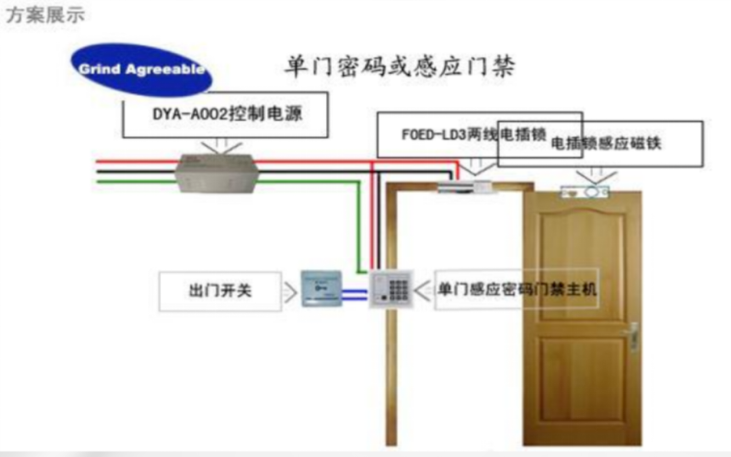

二、门禁产品分类独立门禁控制器 联网一体机 专业门禁控制器 2.1.1独立门禁控制器所谓独立型门禁机，就是不用和计算机联网和设置权限，通
过主卡付卡，或者红外遥控器或者密码键盘设计注册卡的进出权限。优点是:布线施工方便，价格便宜。缺点是没有个性化的出入权限管理，没有进出记录的查询，只具备门禁的基本功能。门多时，设置复杂,累。安全性较弱。

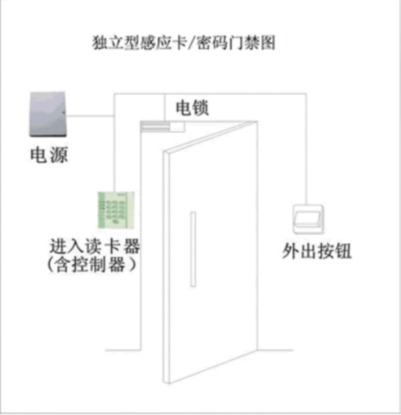

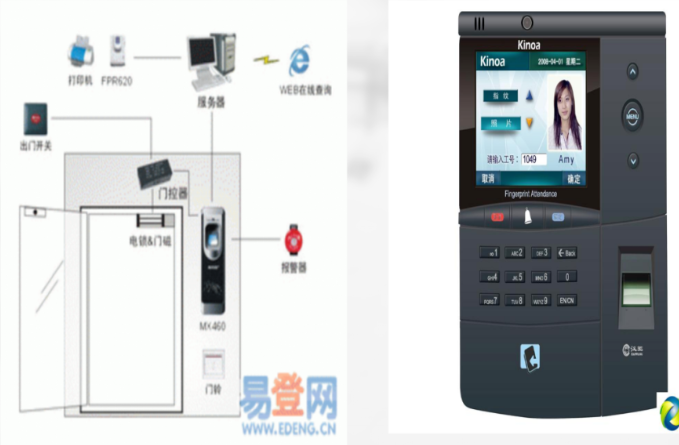

独立门禁组成及结构图

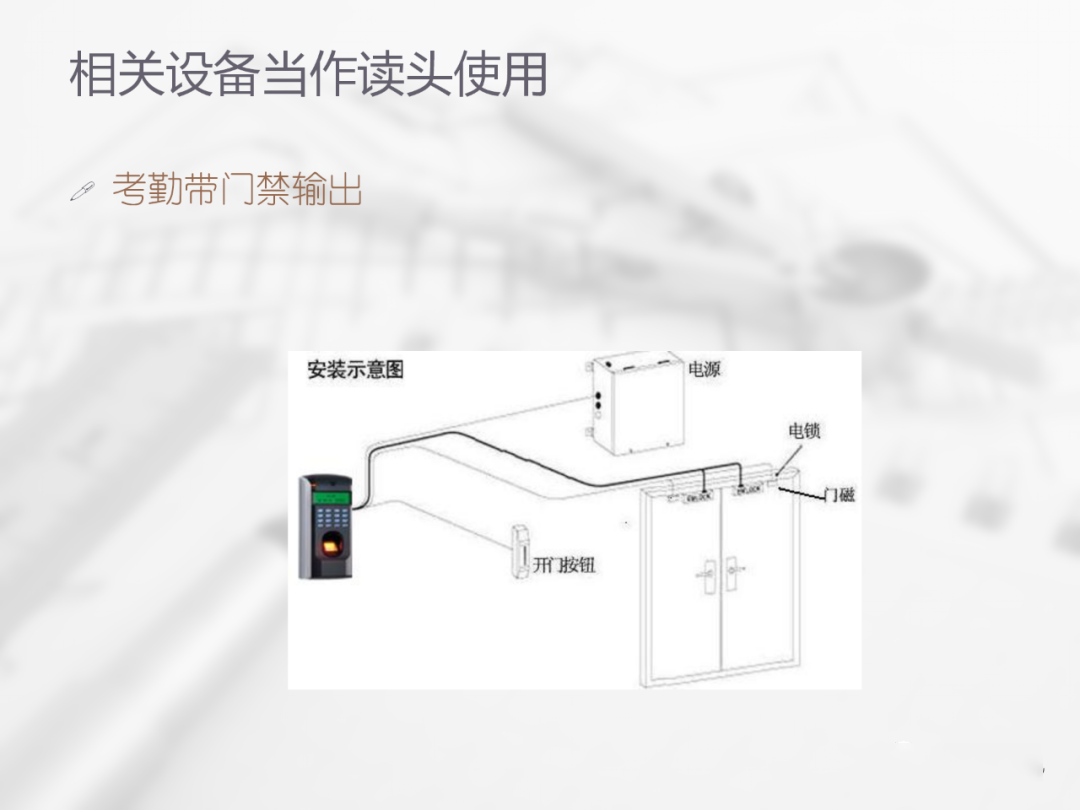

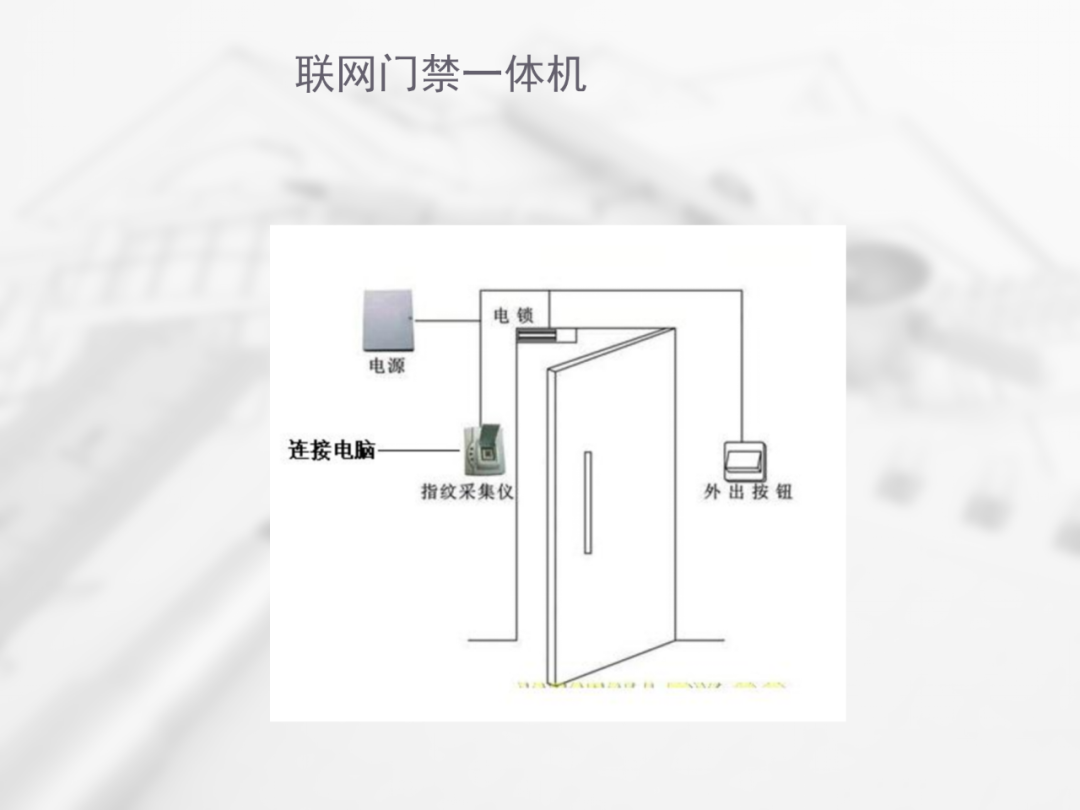

 2.2联网一体机联网型门禁—体机是把读卡和控制部分集成在一起的门禁主机，也有专业的管理软件，通讯方式有485、TCP/IP等。一般一体机都有标准的维根输出，可做读头用。

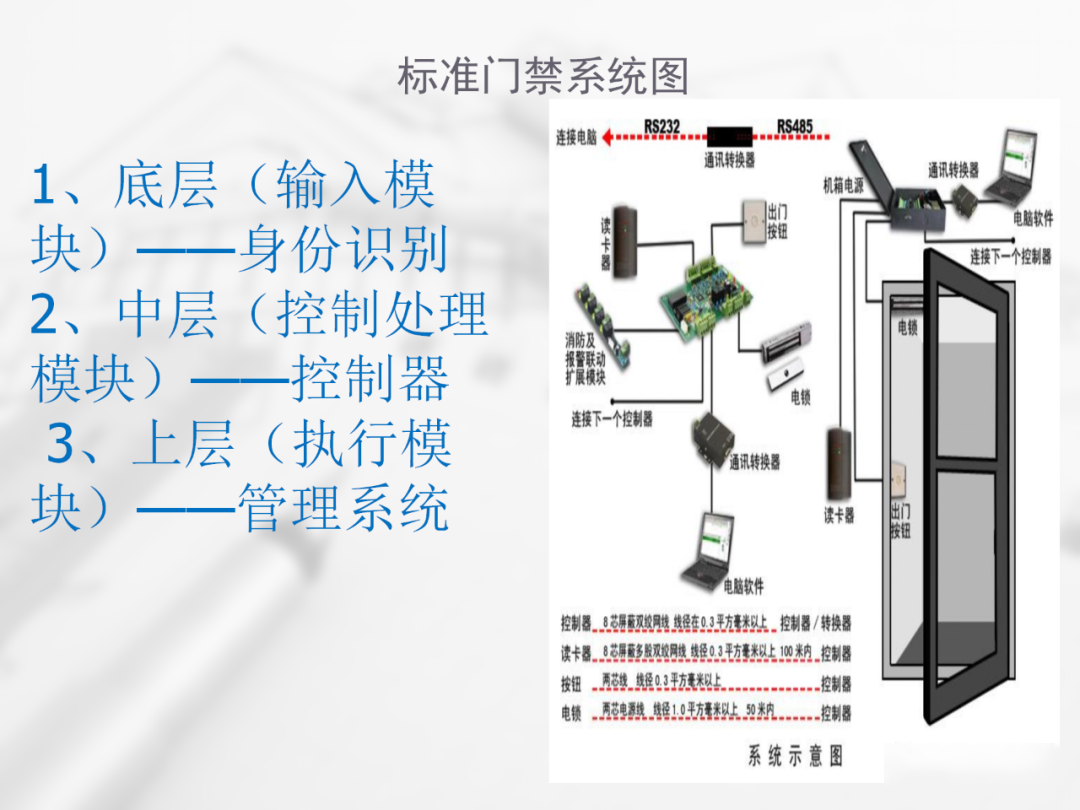

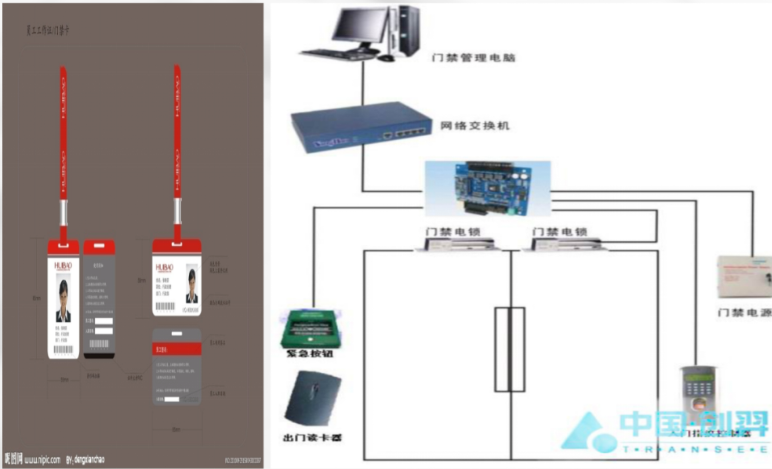

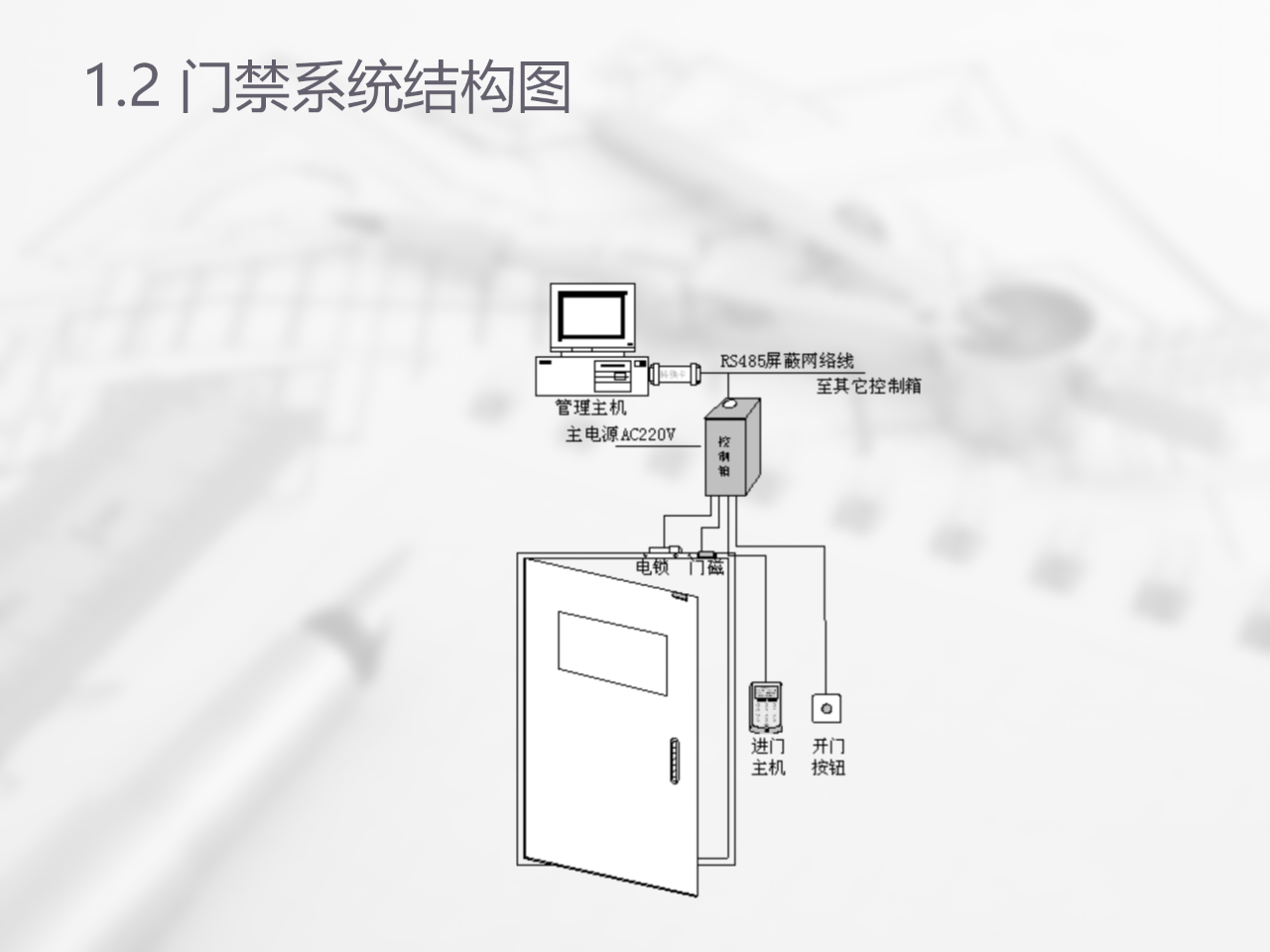

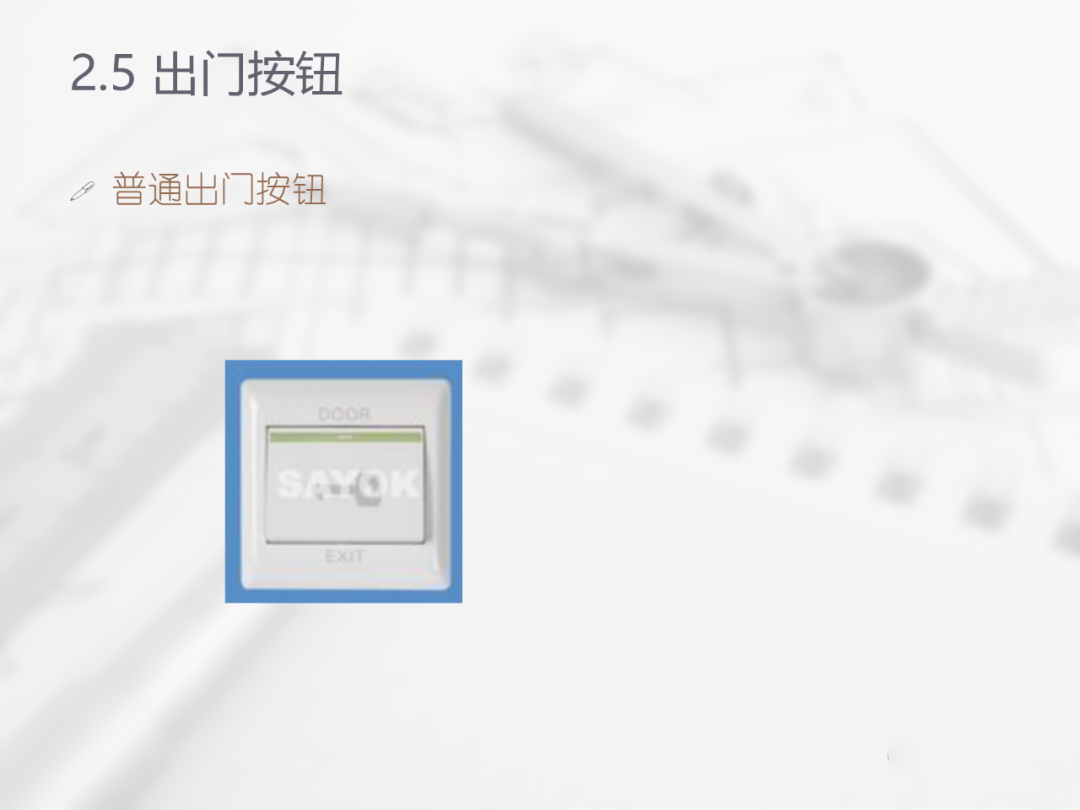

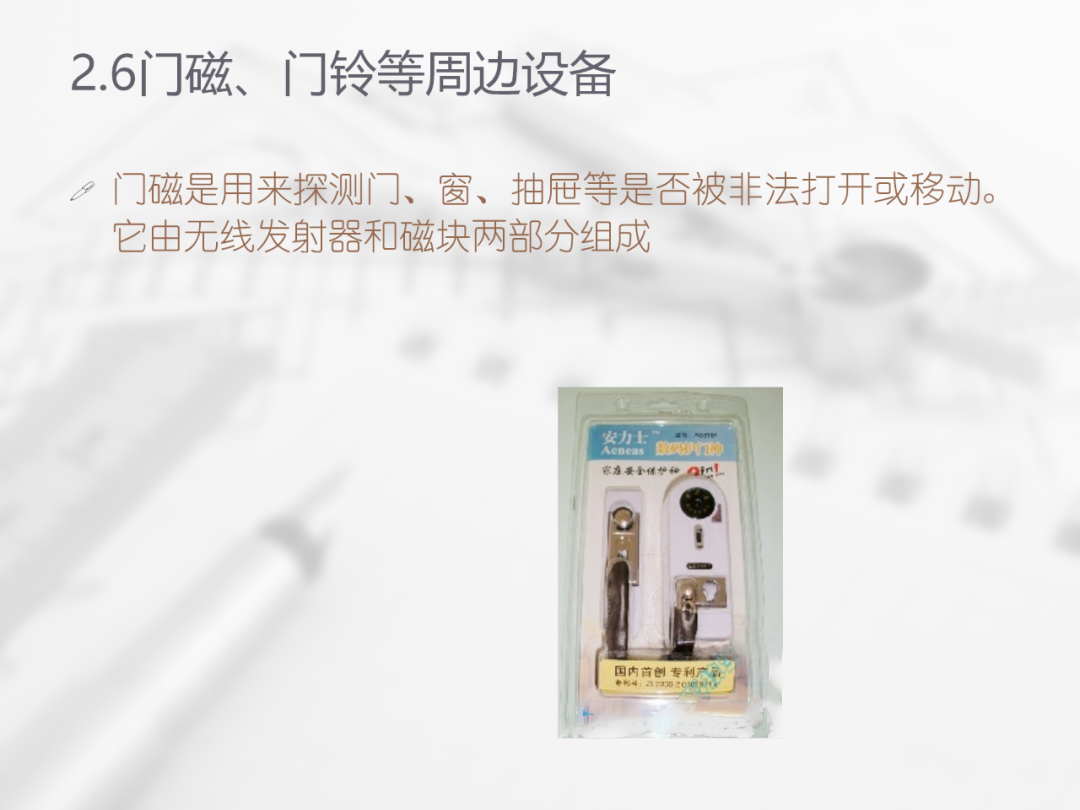

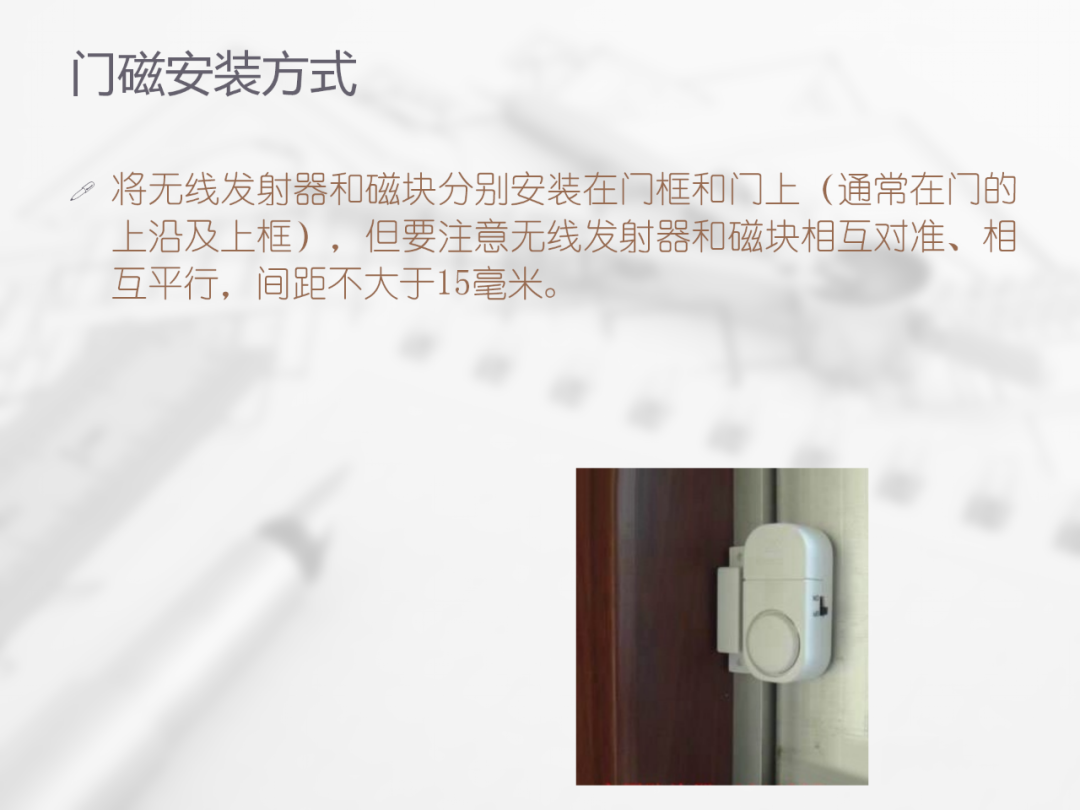

独立门禁和一体机有个共同缺点: 安装在门外，会被人打开进行短接，门就开了。虽然可以外接一个读卡器，将主体安装在门内，外接的读卡器安装在门外，这样成本就高了。 2.1.3专业门禁控制器 专业联网型门禁系统是有管理软件、门禁主机、门禁电源、门禁读头、出门按钮、电锁等组成.门禁主机又分为单门双开、双门双开、四门单开等。通过电脑对所有门进行权限管理,设置强大的门禁管理功能和权限，可以实时监控门的进出情况，查询所有门的进出记录，门越多，设置越轻松，管理越方便。安全性高。缺点是:价格偏高。

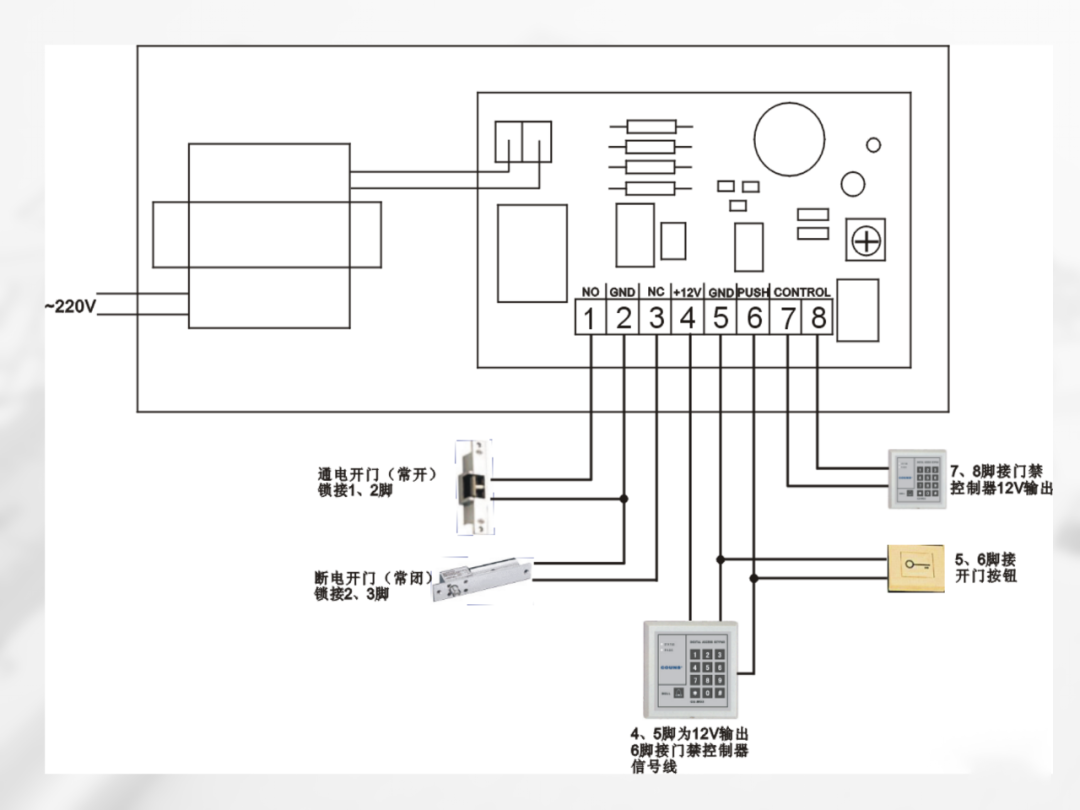

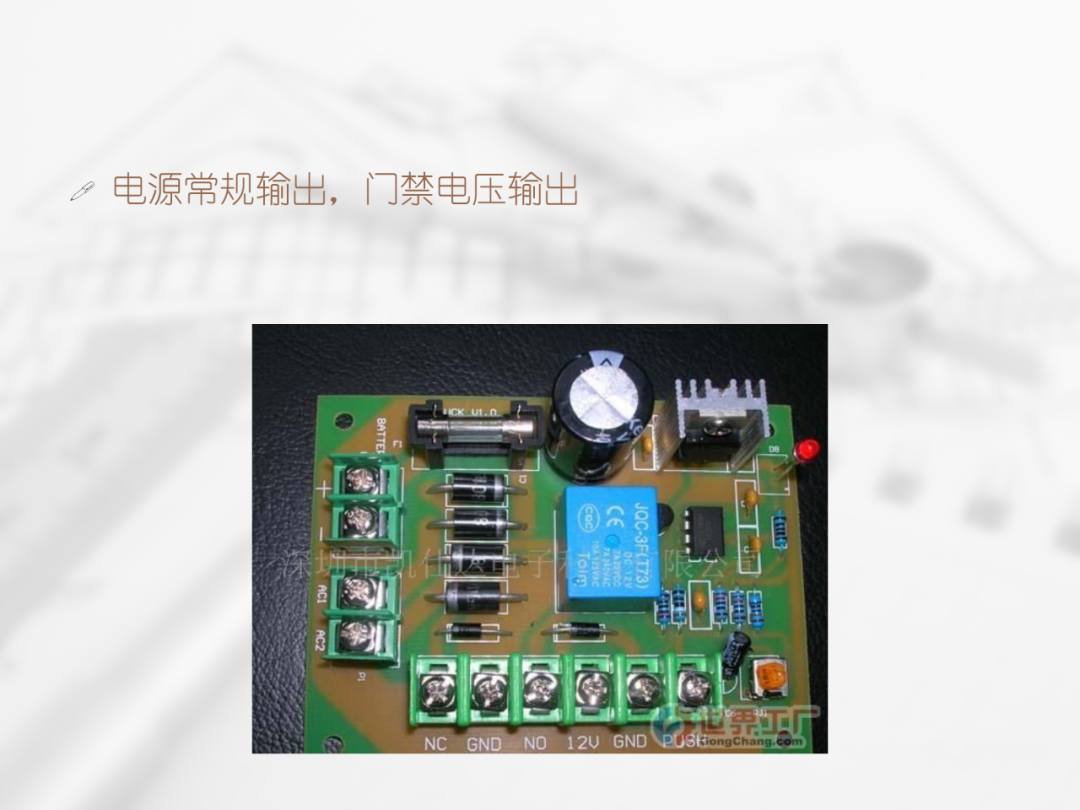

电源控制器使用说明书 主板输出端N0- ---- PUSH(外接电源)主板输出端的C---—- G ND(外接电源)磁力锁的+—----- NC(外接电源)磁力锁的------ G ND(外接电源)
主要功能:
本电源可通过门禁控制器的信号线或12V输出来直接控制电锁，从而减小控制器的负荷及安全
隐患;可接各种常开(NO）或常闭(NC）电控锁;设有延时调制功能来设定开锁时间;并且可直接接开门按钮来开启电锁;
2.2电锁分类

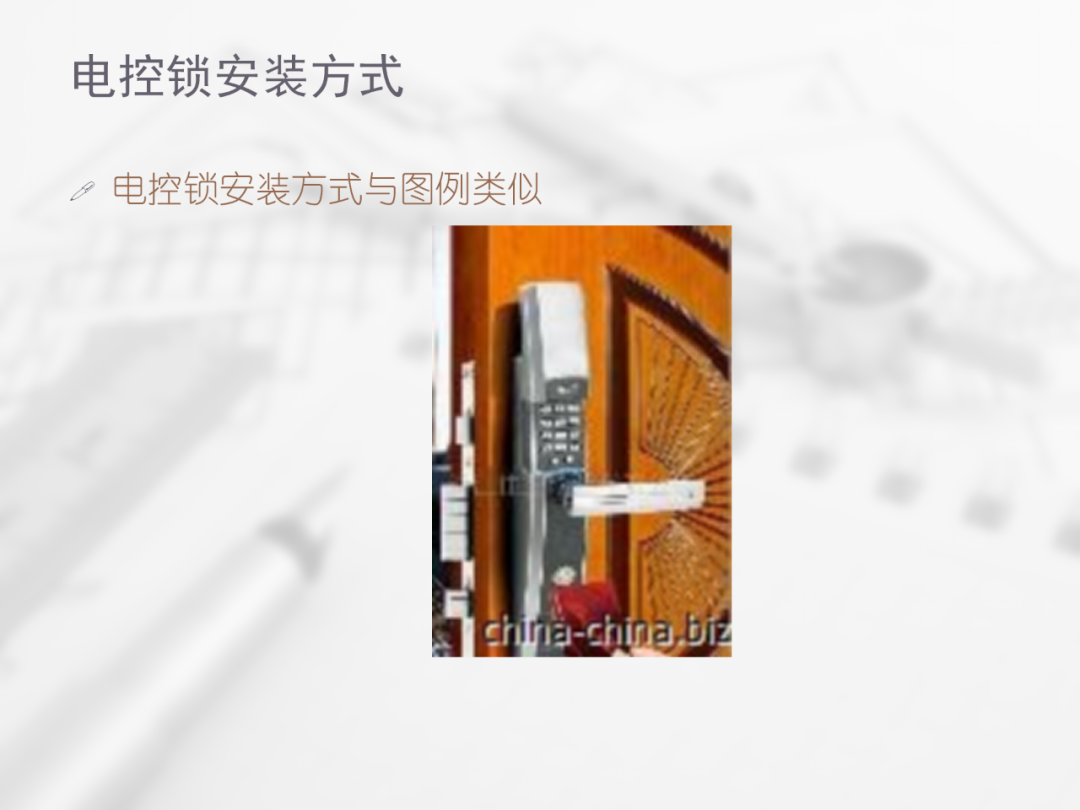

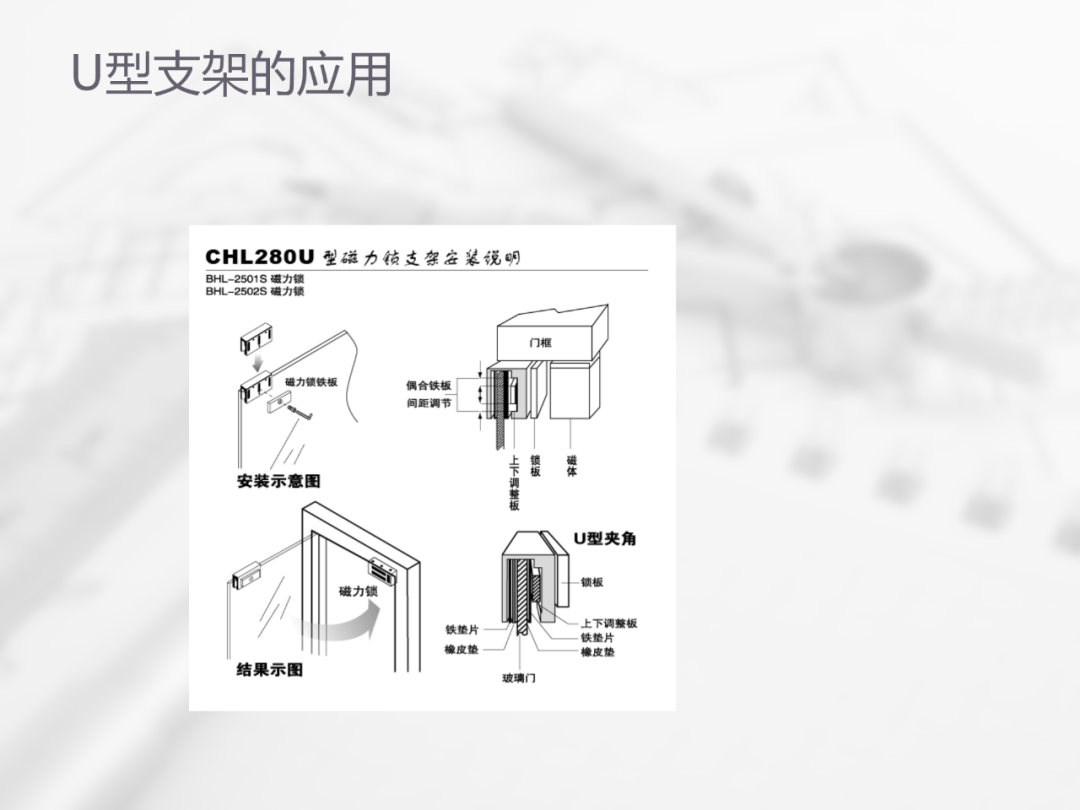

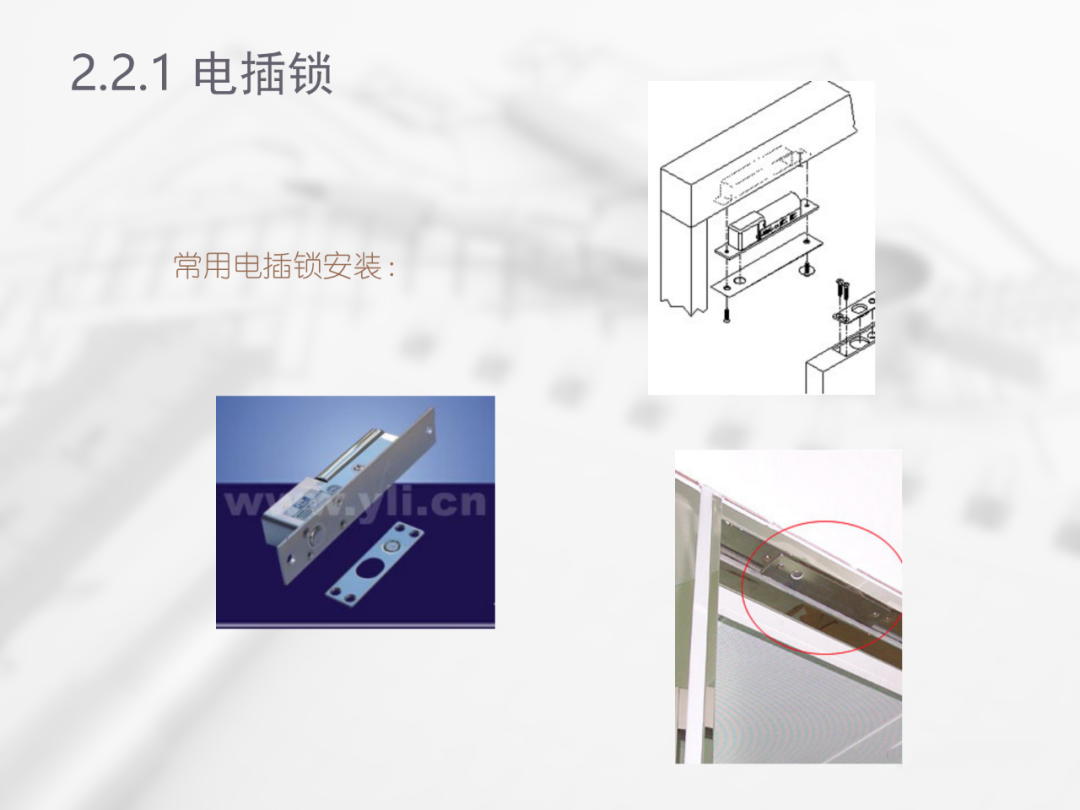

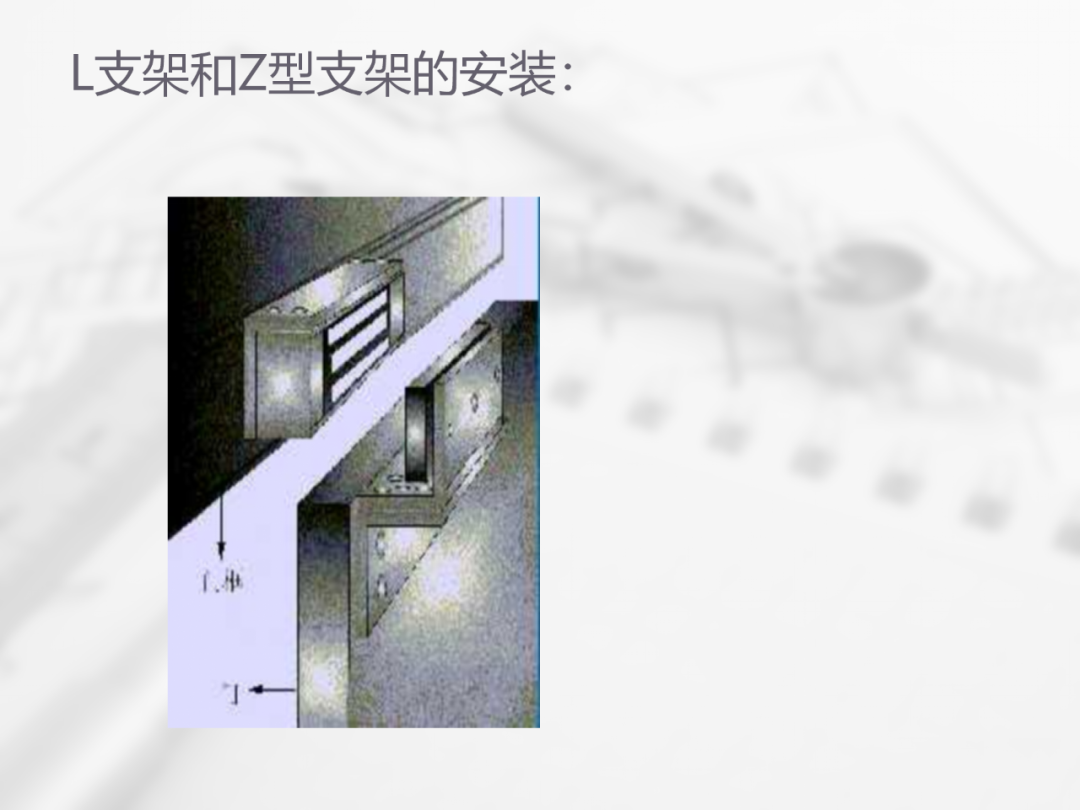

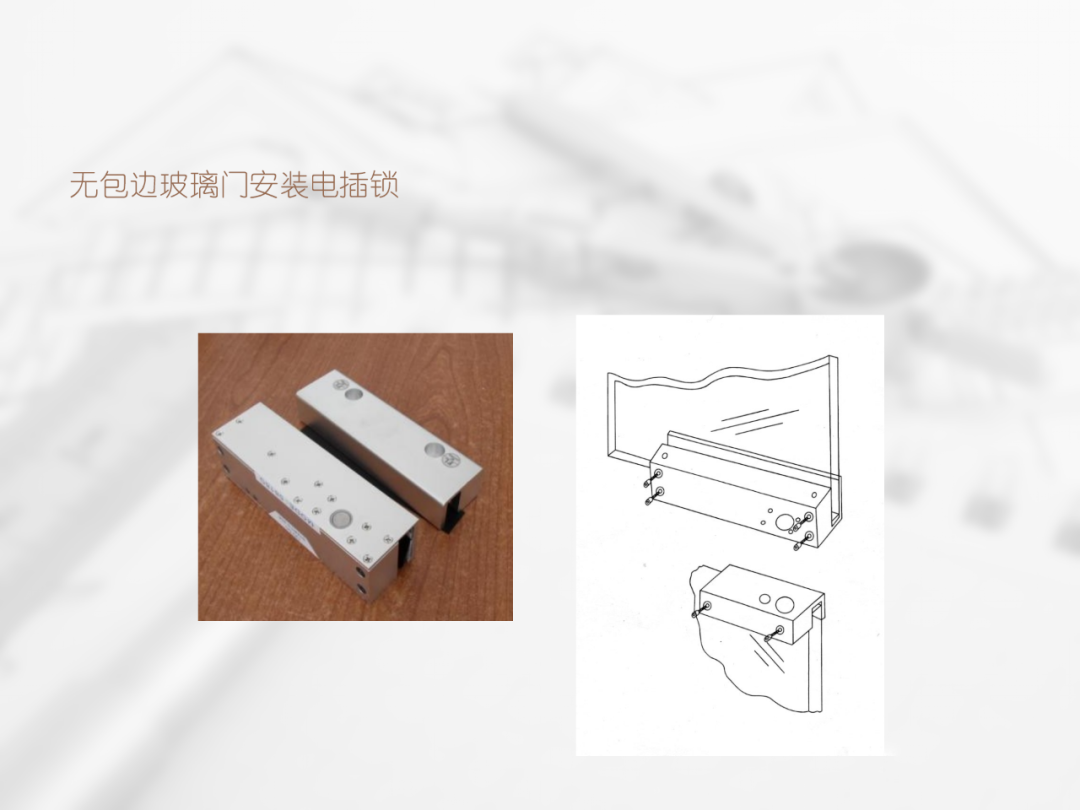

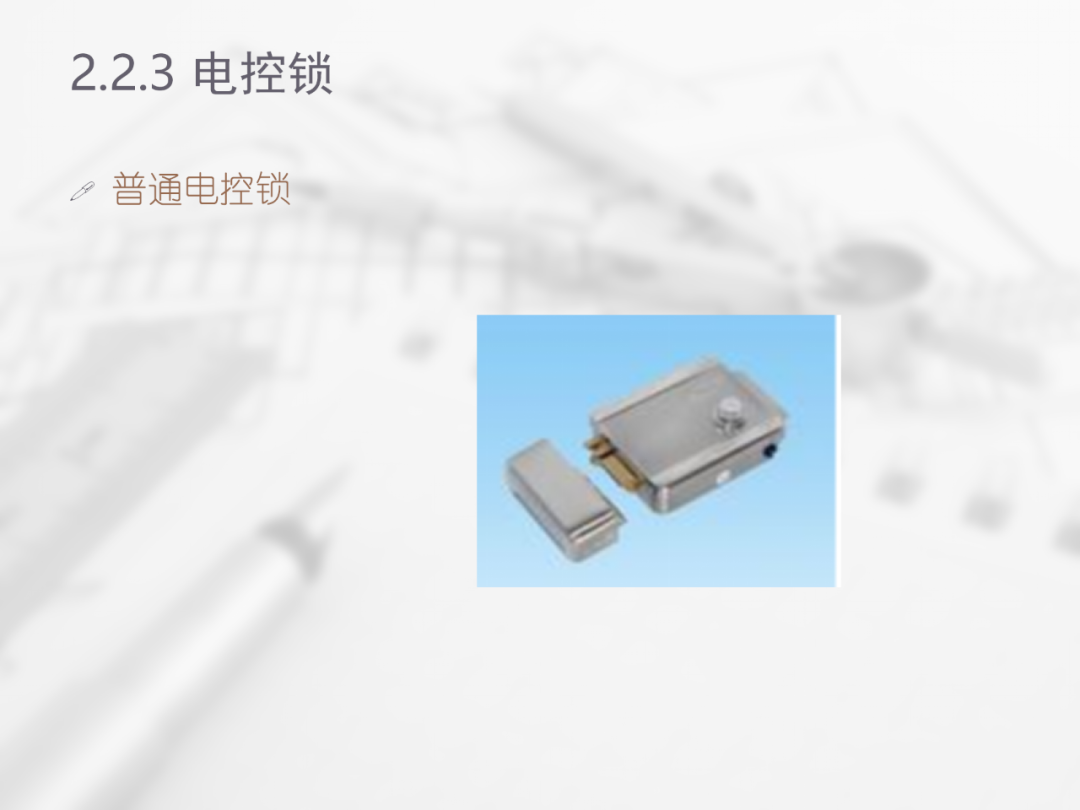

门禁常用的电锁有电插锁、磁力锁、电控锁等。 要配什么样的锁,得看是什么样得门﹒双开(可内开也可

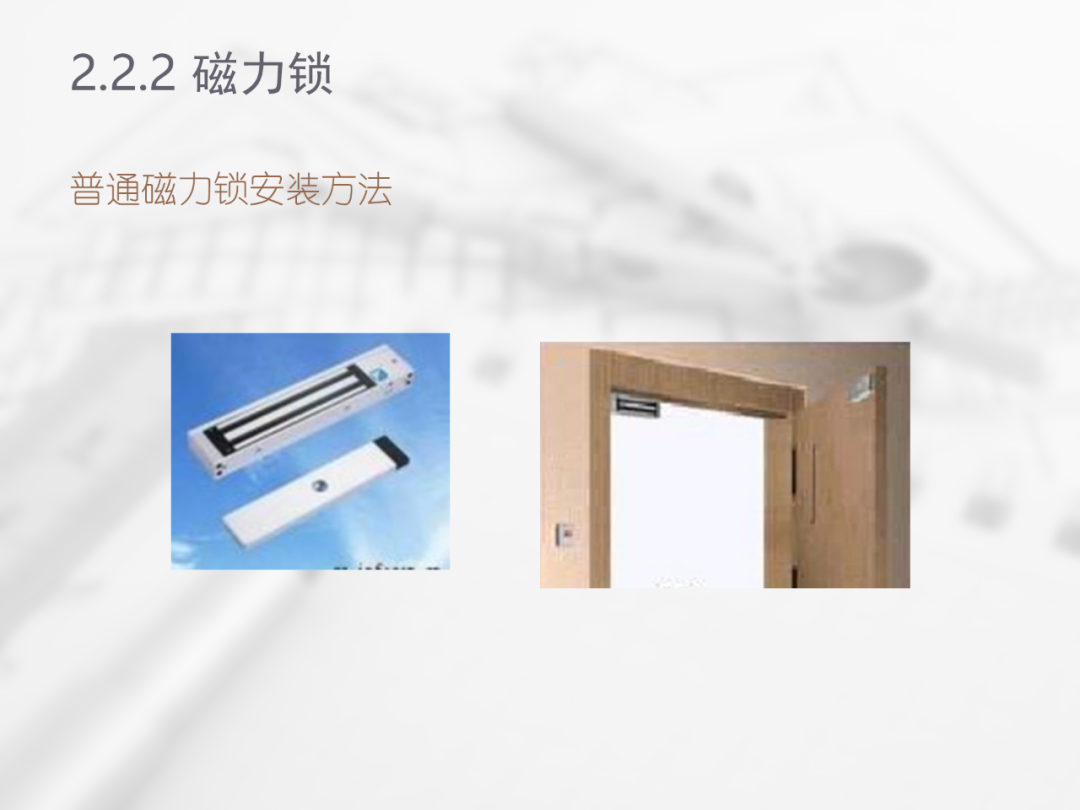

外开）玻璃门最好用电插锁,公司丙部的单开（只能内开或者只能外井）宋门最好，用磁力锁，磁力锁文称电磁锁﹒磁力锁锁体安装在门框上部,有些人会不宽得不是隐藏安装，不美观，其实国外都是这么角的，国外磁力锁的使用要多子电插锁，磁力锁的稳定性也要嵩子电插锁。电插锁的电锁口是安装在门侧和球形锁等机械锁配言使用的﹐安全性要低很多，而且布线不方便，不过价格便宜―此，不建议采纳.小区用最好是购买磁力锁和电控锁，电控锁噪音比较大，一般楼宇对讲配的的都是电控锁，现吞也有一种静音电控领可以考肃.不对,不管甬犴么锁都要注意防雨，是锁都是铁做的﹐是容易生锈的,这个要注意﹒其他还有很多不太普及的电锁，不建议采用，因为生产规模有限,应用案例太少，产品不成熟，最好少用为妙.例茹'市面有―种停电关的电插锁，这种锁能满定客户停电后,门依然关闭的要求,但是不符合消防要求,验收时可能通不过，而且其对门框的厚度是有要求的,安装起来会有意想不到的麻烦﹒所以还是少向客户推荐的好.

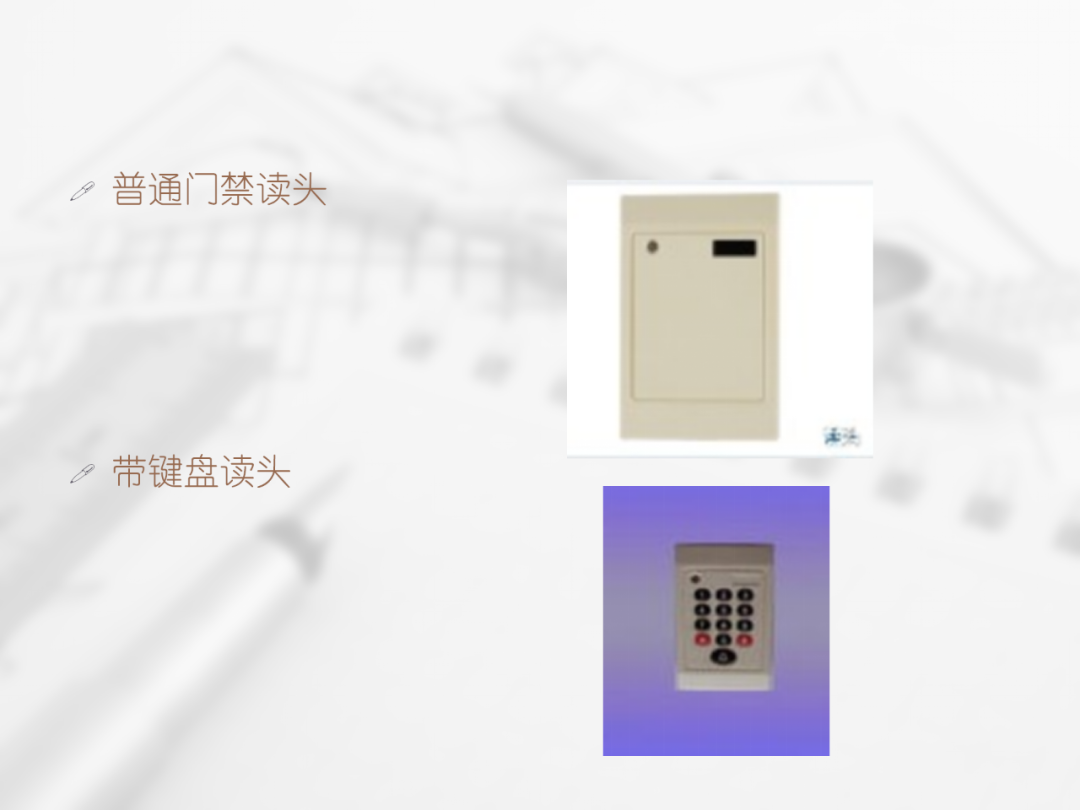

2.3门禁读头
读头就是大家常说的读卡器，也就是控制系统中的读写模块。将读头
芯片封装起来,通过串或IIC等方式与控制器进行通信，这就形成了简单的控制系统。
工作原理:读卡器以固定频率向外发出电磁波，频率一般是13.56MHZ,当感应卡进入读卡器电磁波辐射范围内时，会触发感应卡上的线圈，产生电流并触发感应卡上的天线向读卡器发射一个信号，该信号带有卡片信息，读卡器将电平信号转换成数字序号，以韦根协议(Wiegand)传送给就地控制器，就地控制器将信息上传给上层控制器，最终上传给门禁服务器，门禁服务器将卡号与数据库内的信息进行比对，从而得到全部的卡片信息。目前主流的读卡器一般支持最大读卡距离为100m m，工作频率( 13.56MHz )，支持ISO标准(IS014443A/B ) ，并带有LED声光报警（红绿色）。

|
