门禁系统的设备接线

时间：2019-11-08      【作者】 admin    阅读
经常有朋友在微信上咨询接线的问题，通常是拍张照片一发：这个设备怎么接线？
我的回答也很简洁：看说明书！

不是大白不关爱青年人，而是你的问题我实在不好回答。那么一个设备，拍照的角度千奇百怪，有些我也不知道是什么东东；或者上面几十个端子，丝印乱七八糟，不对照说明书我也不会弄；就算我会，我有时也不会告诉你。你问都嫌麻烦，简单一句，那我回答更嫌麻烦，几个字打发。问的省事，答的敷衍，绝配！

问的比较多的是门禁设备，尤其是门禁控制器。很好理解，这个设备接线相比摄像机确实要复杂的多，况且我们的从业人员很多没有受过专业训练，都是做中学，碰到门禁控制器接线就懵逼也正常。


所以我觉得还是先梳理一下弱电智能化系统中常见的接线原理，理解了这个，再去接线要容易的多。

一、说回到门禁系统，比如门禁控制器都有哪些接线：

1、电源线（交/直流都有，蓄电池输入）
2、通讯线（RJ45，485或者韦根）
3、信号线（门磁输入，报警输入、开门按钮输入，消防联动信号输入）
4、控制线（报警输出、电锁继电器输出）


二、还有重要的一点：门禁控制器接线端子虽多，但不是每个端子都全部接满，按需接线：

  • 比如四门门禁控制器只带三组门禁，那么接三组空一组就可以了；

  • 再比如有的门禁系统没有门磁设备，没有报警设备，那么这些信号也不需要接；

  • 再比如门禁控制器同时支持网络/RS485/韦根协议，那么看要求，系统采用哪种协议就接哪组端子，其他空着即可。



三、所以说碰到门禁系统也不要急着懵逼或者拍照发给我，正确的思路是：
1、找说明书对照。
2、理清思路，迅速按上面所说分清有几组/类型的线要接。
3、电源和通信端子最好找，先搞定这两个。当然你如果怕接错线烧了设备，电源线也可以最后接。
4、开关按钮的线也简单，接下来就搞定它。
5、电锁的线也不难。
6、电池的线极其简单，可以放在最后。
7、读卡器的线最多，重点搞定。
按照这个思路一来，好像门禁系统的接线也挺简单，就那么回事。


四、我从海康官网随便下载了一个门禁控制器的使用说明，你自己对照研究一下，看看是不是那么回事：

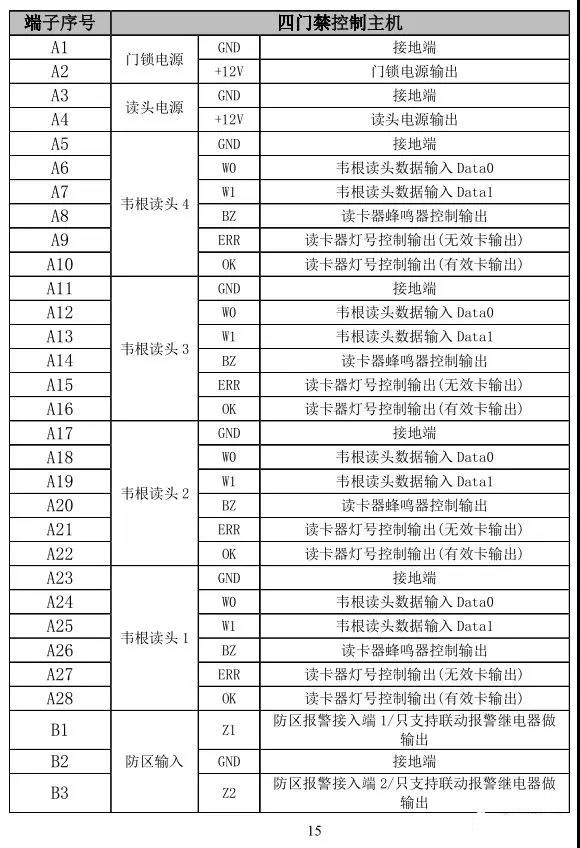

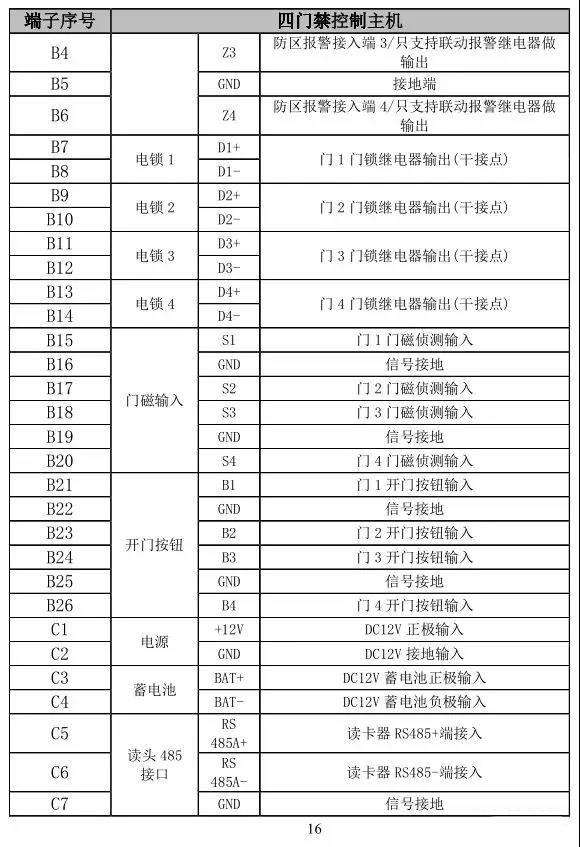

1、四门禁控制主机连接端子及端子说明：

门禁系统的设备接线

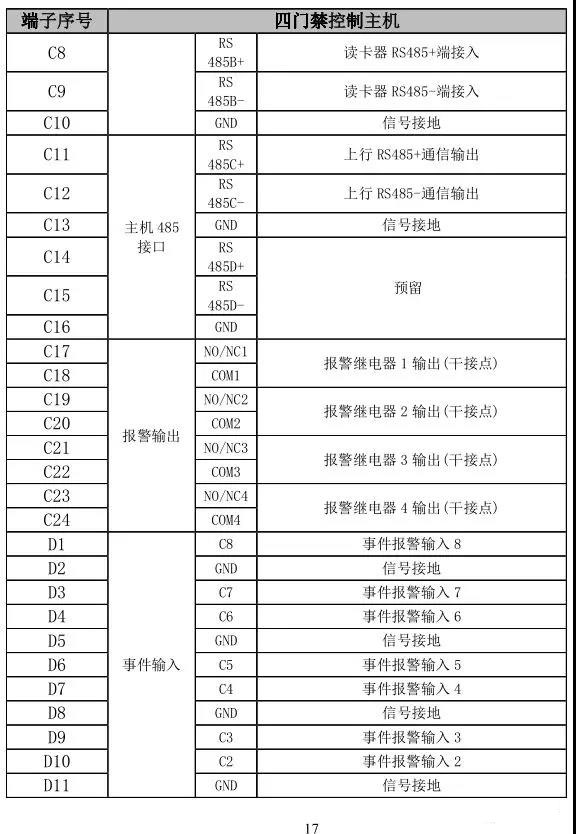

2、四门门禁控制器接线端子说明：

门禁系统的设备接线

门禁系统的设备接线

门禁系统的设备接线

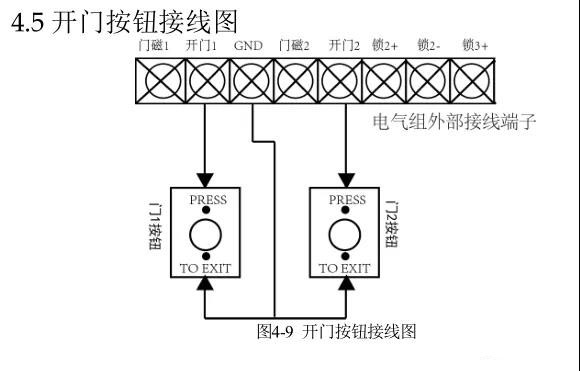

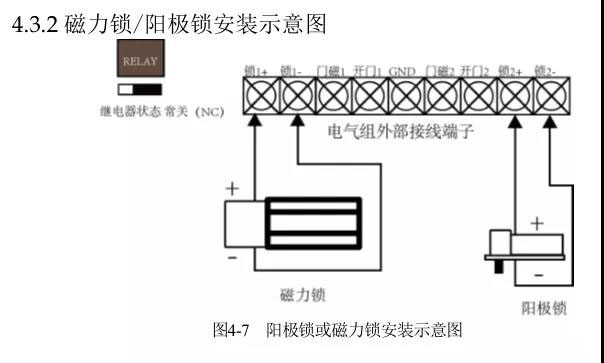

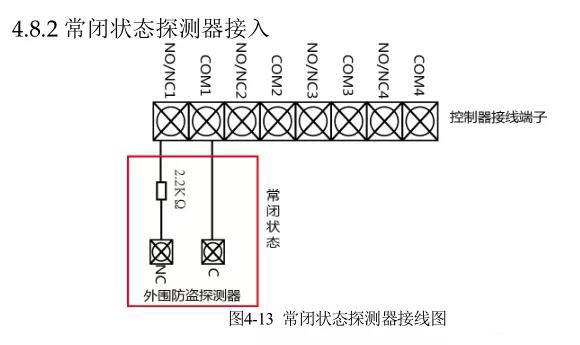

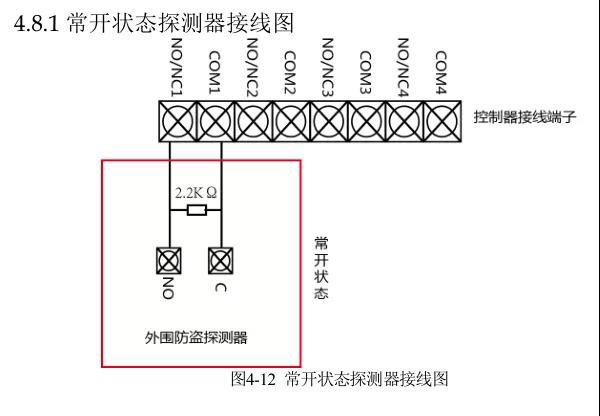

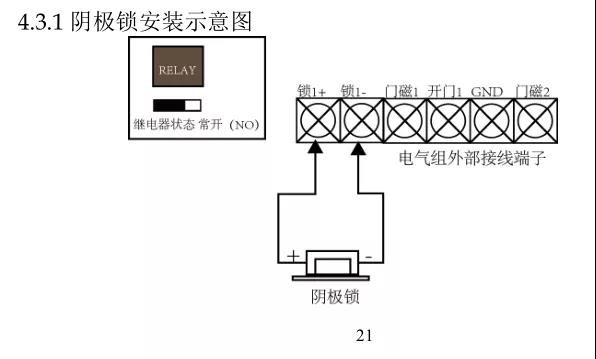

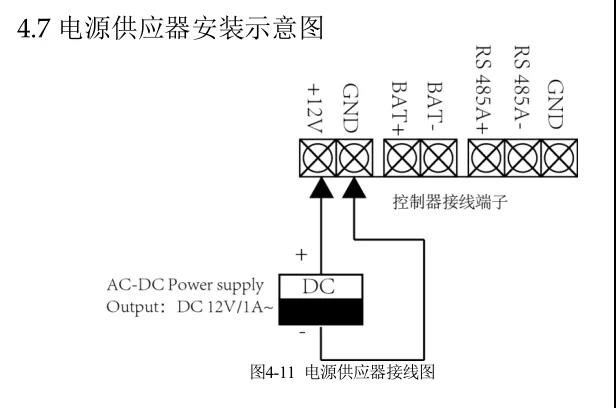

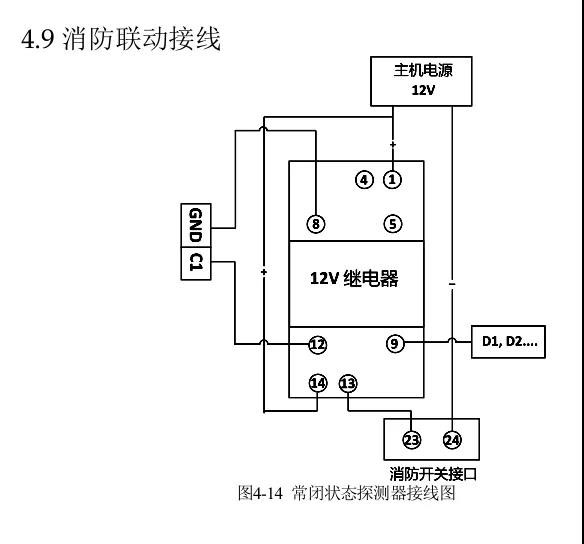

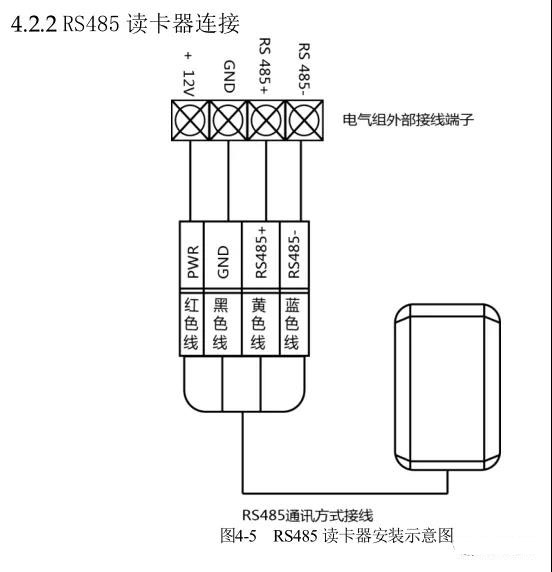

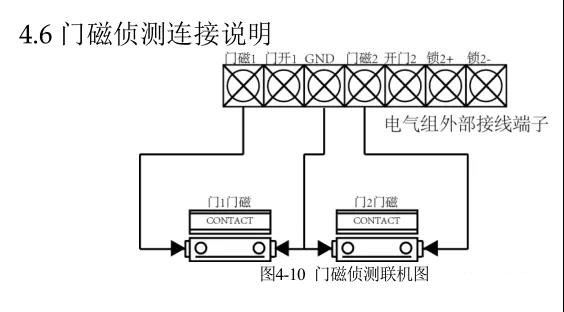

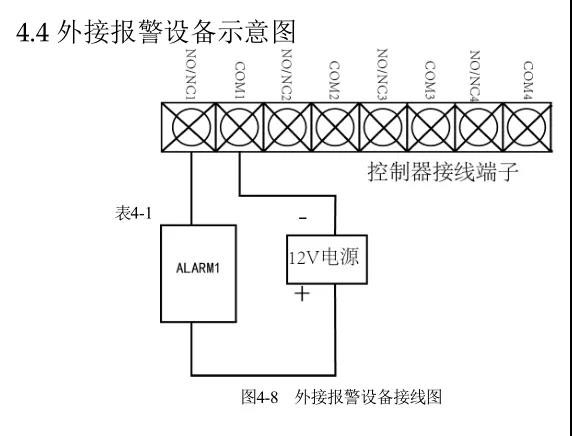

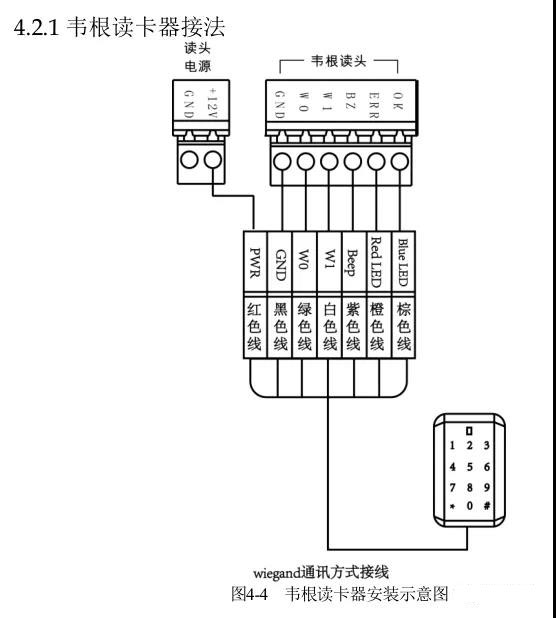

3、各部件接线原理图：

门禁系统的设备接线

门禁系统的设备接线

门禁系统的设备接线

门禁系统的设备接线

门禁系统的设备接线

门禁系统的设备接线

门禁系统的设备接线

门禁系统的设备接线



门禁系统的设备接线

门禁系统的设备接线

门禁系统的设备接线
