110语音配线架的线缆打法

时间:2019-11-29      【作者】 admin    阅读

小编还要叮嘱一句:虽然都是语音配线架,但是110配线架和科龙配线架是不一样的!设备、跳接方式、打法都不一样,不能混为一谈。

110语音配线架的线缆打法

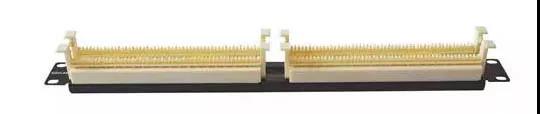

110语音配线架





  • (1)将配线架固定到机柜合适位置;

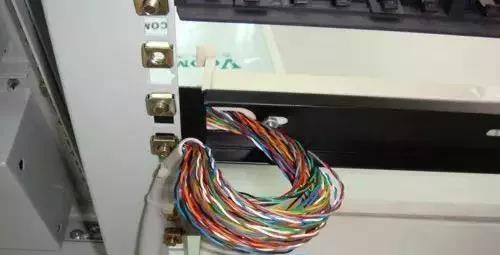

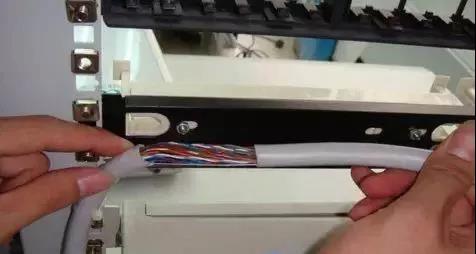

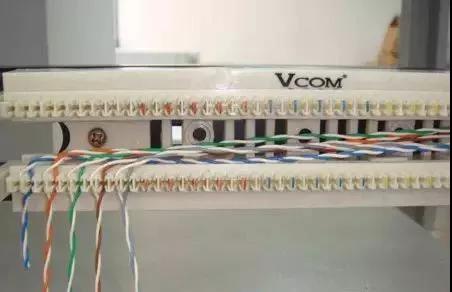

  • (2)从机柜进线处开始整理电缆,电缆沿机柜两侧整理至配线架处,并留出大约25厘米的大对数电缆,用电工刀或剪刀把大对数电缆的外皮剥去(如图1所示),使用绑扎带固定好电缆,将电缆穿过110语音配线架一侧的进线孔,摆放至配线架打线处(如图2所示);

  • 110语音配线架的线缆打法

  • 图1

  • 110语音配线架的线缆打法

  • 图2

  •

  • (3)25对线缆进行线序排线,首先进行主色分配,再按配色分配,标准物分配原则如下述:

    通信电缆色谱排列:

    线缆主色为:白、红、黑、黄、紫

    线缆配色为:蓝、橙、绿、棕、灰

    • 一组线缆为25对,以色带来分组,一共有25组分别为:

      ①(白蓝、白橙、白绿、白棕、白灰)

      ②(红蓝、红橙、红绿、红棕、红灰)

      ③(黑蓝、黑橙、黑绿、黑棕、黑灰)

      ④(黄蓝、黄橙、黄绿、黄棕、黄灰)

      ⑤(紫蓝、紫橙、紫绿、紫棕、紫灰)



      1-25对线为第一小组,用白蓝相间的色带缠绕。

      26-50对线为第二小组,用白橙相间的色带缠绕。

      51-75对线为第三小组,用白绿相间的色带缠绕。

      76-100对线为第四小组,用白棕相间的色带缠绕。

      此100对线为1大组用白兰相间的色带把4小组缠绕在一起,200对、300对、400对。。。。。。。。2400对以此类推,分组后效果如图3与图4。

    • 110语音配线架的线缆打法

    • 图3

    • 110语音配线架的线缆打法

    • 图4

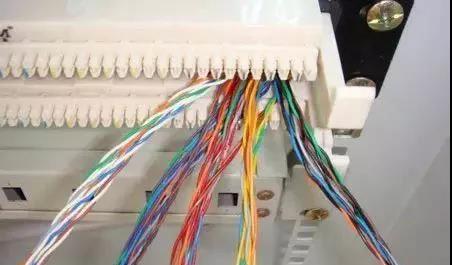

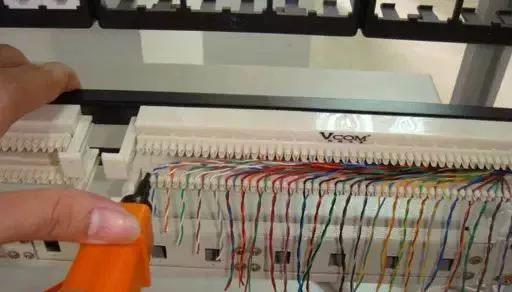

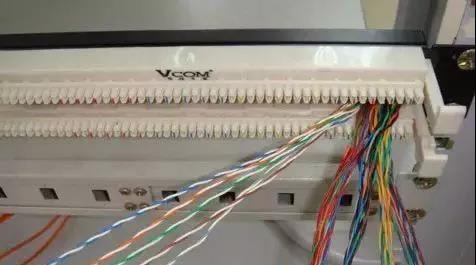

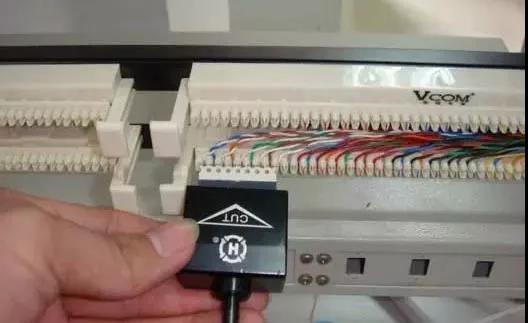

    • (4)根据电缆色谱排列顺序,将对应颜色的线对逐一压入槽内(如图5所示),然后使用110打线工具固定线对连接,同时将伸出槽位外多余的导线截断。注意:刀要与配线架垂直,刀口向外,如图6所示。

    • 110语音配线架的线缆打法

    • 图5

    • 110语音配线架的线缆打法

    • 图6

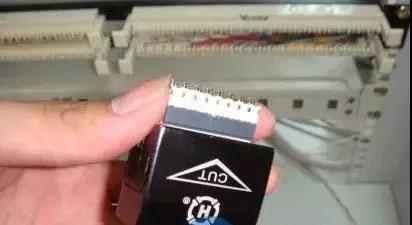

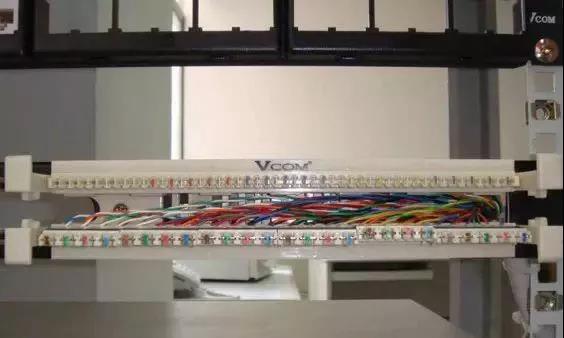

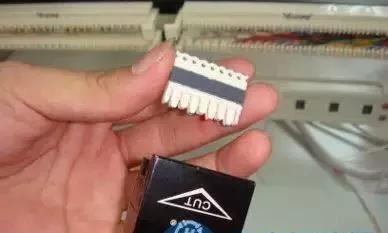

    • (5)然后准备5对打线工具和110连接块(如图7所示),接连接块放入5对打线工具中(如图8所示),把连接块垂直压入槽内(如图9所示),并贴上编号标签,注意连接端子的组合是:在25对的110配线架基座上安装时,应选择5个4对连接块和1个5对连接块,或7个3对连接块和1个4对连接块。从左到右完成白区、红区、黑区、黄区和紫区的安装。这与25对大对数电缆的安装色序一致。完成后的效果图如图10所示。

    • 110语音配线架的线缆打法

    • 图7

    • 110语音配线架的线缆打法

    • 图8

    • 110语音配线架的线缆打法

    • 图9

    • 110语音配线架的线缆打法

    • 图10
