光纤到户施工全过程记录

时间:2019-12-04      【作者】 admin    阅读

FTTH的优势主要是有5点:

第一,它是无源网络,从局端到用户,中间基本上可以做到无源;

第二,它的带宽是比较宽的,长距离正好符合运营商的大规模运用方式;

第三,因为它是在光纤上承载的业务,所以并没有什么问题;

第四,由于它的带宽比较宽,支持的协议比较灵活;

第五,随着技术的发展,包括点对点、1.25G和FTTH的方式都制定了比较完善的功能。



在光接入家族,还有FTTB(Fiber To The Building)光纤到大楼,FTTC(Fiber To The Curb)光纤到路边,FTTSA(Fiber To The Service Area)光纤到服务区等等。



将光纤直接接至用户家,其带宽、波长和传输技术种类都没有限制,适于引入各种新业务,是最理想的业务透明网络,是接入网发展的最终方式。



虽然移动通信发展速度惊人,但因其带宽有限,终端体积不可能太大,显示屏幕受限等因素,人们依然追求性能相对占优的固定终端,也就是希望实现光纤到户。光纤到户的魅力在于它具有极大的带宽,它是解决从互联网主干网到用户桌面的“最后一公里”瓶颈现象的最佳方案。



光纤到家叫FTTH(Fiber To The Home),它指从运营商的OLT机房直接把光纤接到用户的家中的ONU。

光纤到户施工全过程记录

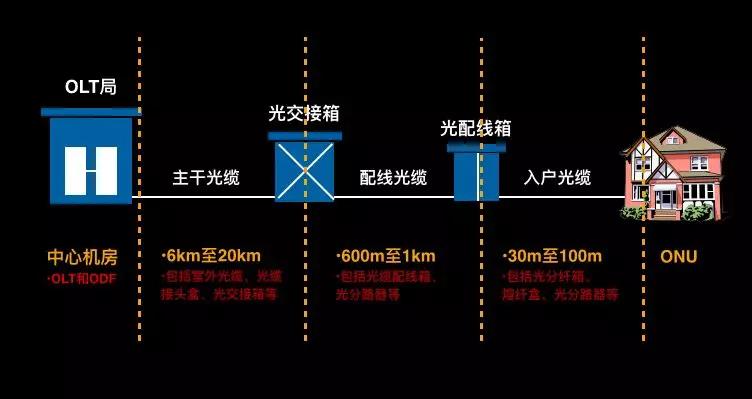

OLT机房和ONU之间的网络称为ODN(Optical Distribution Network)光配线网,光配线网由光交接箱、光接头盒、光配线箱、光缆等多种设备组成,在OLT和ONU之间提供传输通道。



在ODN中,光缆是光信号传输最底层的基础设施,分为主干光缆、配线光缆和入户光缆。





一、主干光缆



主干光缆:就是馈线光缆,是指从端局到光交接箱之间的那段光缆,一般选用通用室外型的光缆,主干光缆纤芯数会比较多,少则上百芯,多则几百芯,甚至上千芯。

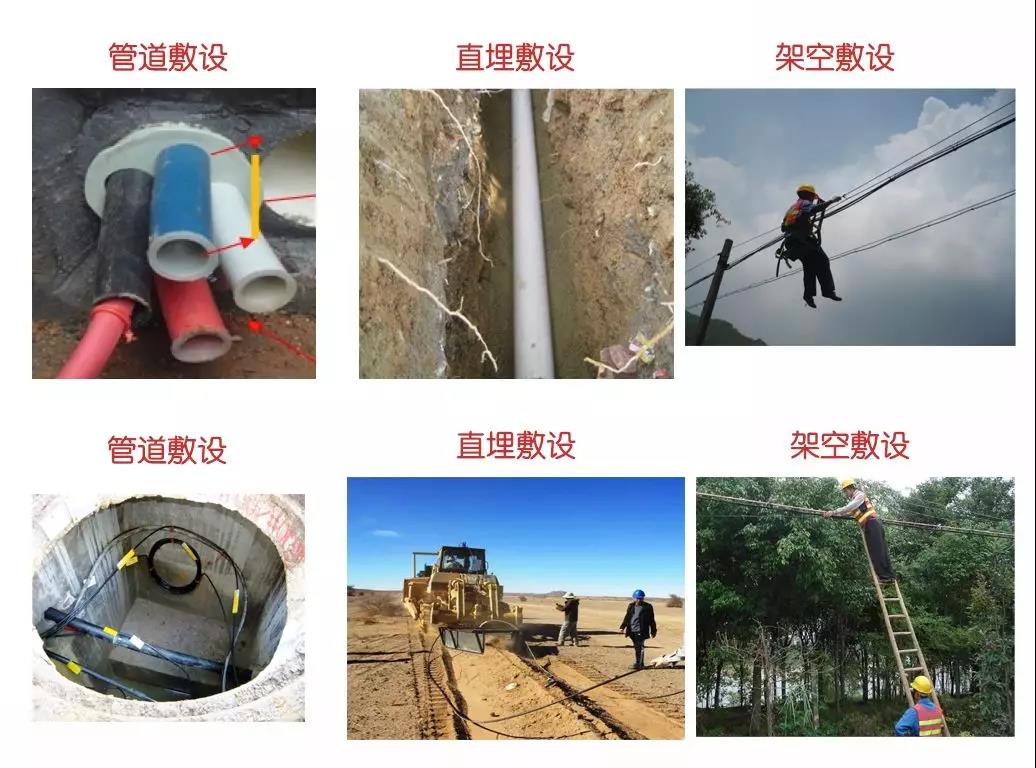

主干光缆的敷设通常包括管道、直埋和架空方式。

光纤到户施工全过程记录

二、配线光缆

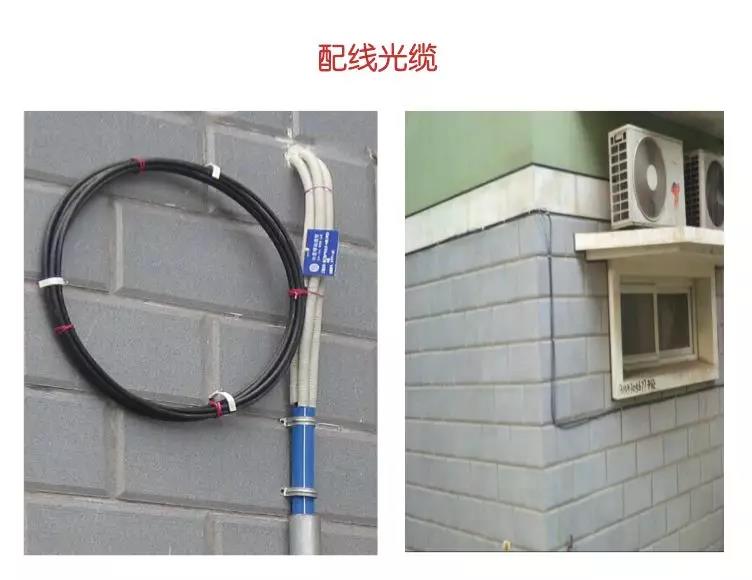

配线光缆:是指从光交接箱到光配线箱之间的那段光缆,一般选用通用室外型的光缆。



配线光缆施工方式参考主干光缆。在城市的楼与楼之间,我们经常能看到沿着现有管道或外墙壁绑扎整齐牢固的配线光缆。

光纤到户施工全过程记录

三、入户光缆

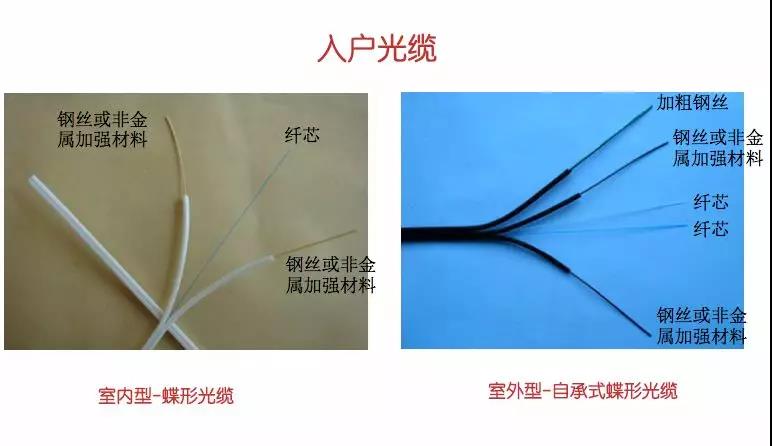

入户光缆:就是皮线光缆,是指连接到用户家中的单芯或多芯皮线光缆。

光纤到户施工全过程记录

一般FTTH入户光缆采用蝶形光缆,通常具备弯曲性能好、抗侧压、抗扭曲、结构简单、方便开剥、具备现场成端光纤端接功能等,这也便于在室内环境下通过竖井、暗管、明管、线槽或室内钉固方式等敷设,提升用户对施工的满意度。

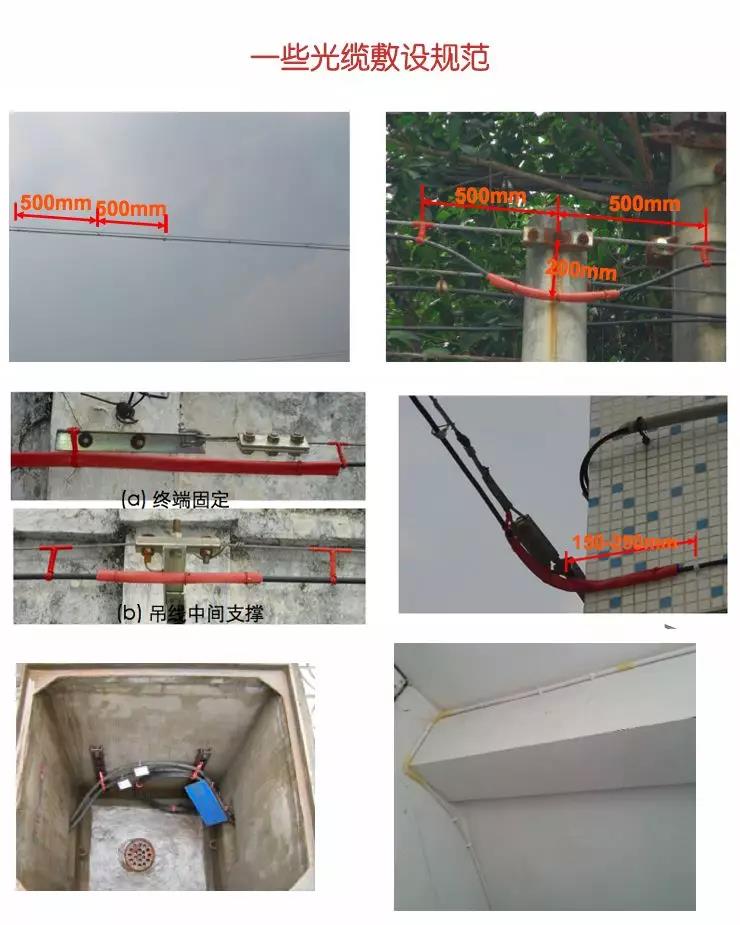

不管哪一段光缆,通信人在施工的时候,都必须遵照严格的验收标准执行,以保证工程质量,为用户提供更高质量的服务。

光纤到户施工全过程记录

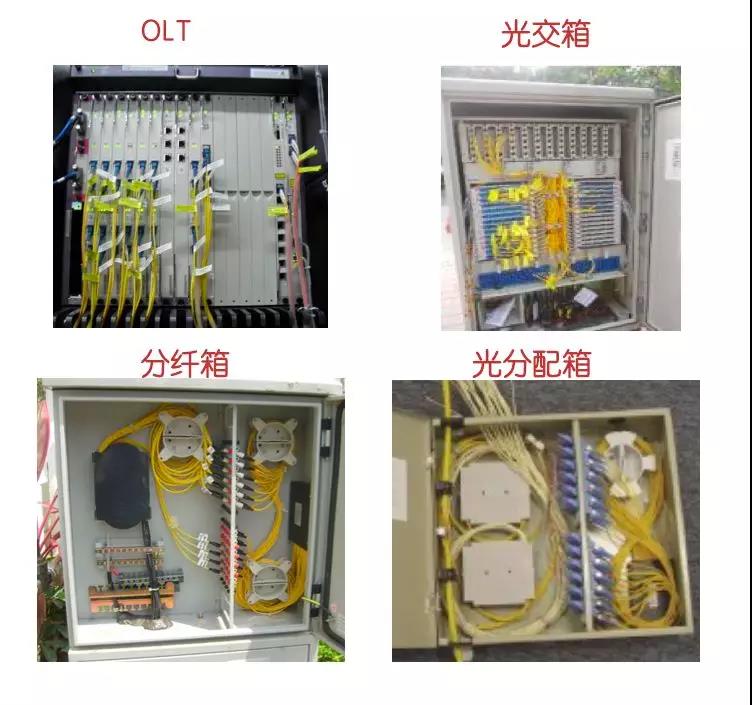

在ODN里,光缆连接OLT、光交箱、光接头盒、光配线箱等各种设备,经过各种分纤、跳线、掏接、测试等步骤,最终将光信号送到你家里。

光纤到户施工全过程记录

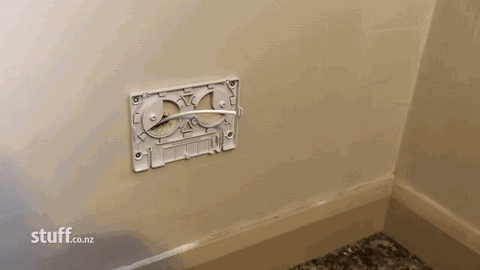

光纤终于到你家了...

光纤到户施工全过程记录

但还没有完,接下来宽带装维工程师们还要完成光纤接续成对,以连接你家的光猫,开通用户端。

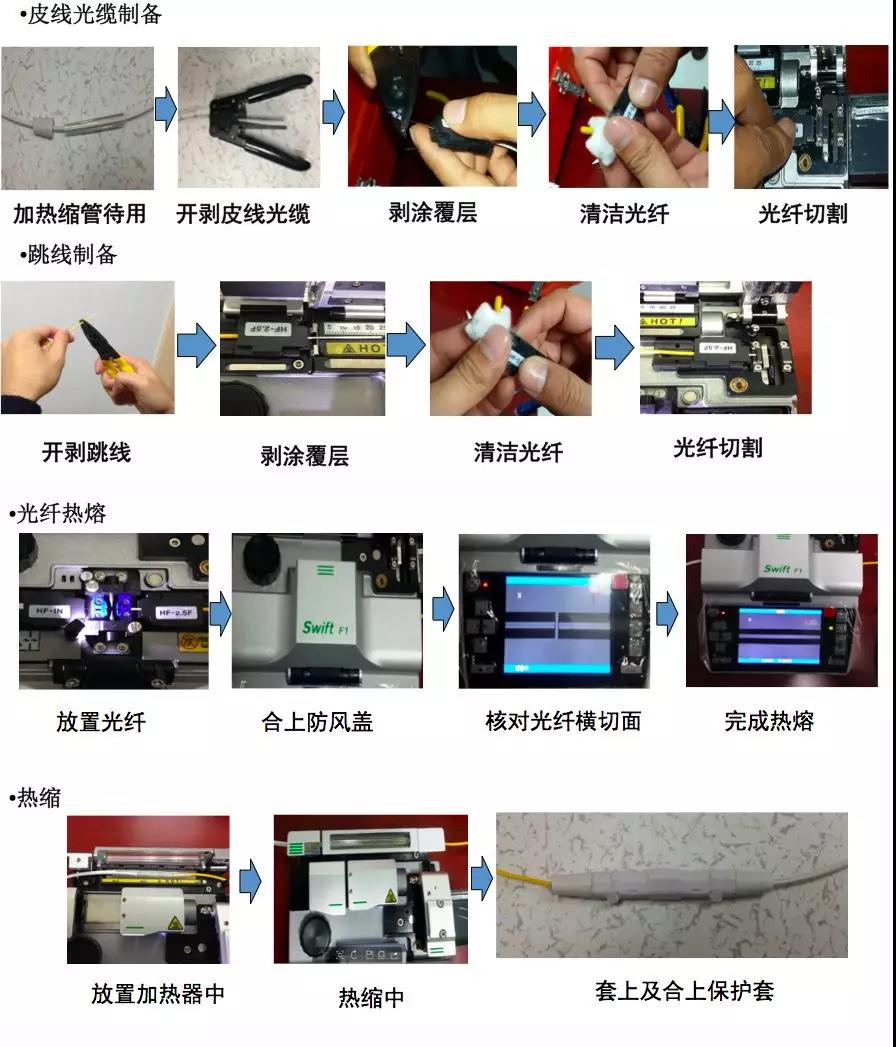

一般操作流程如下:

光纤到户施工全过程记录

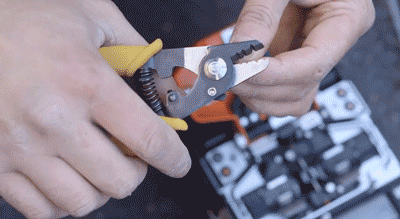

剥线

光纤到户施工全过程记录

清洁光纤

光纤到户施工全过程记录

切割光纤

光纤到户施工全过程记录

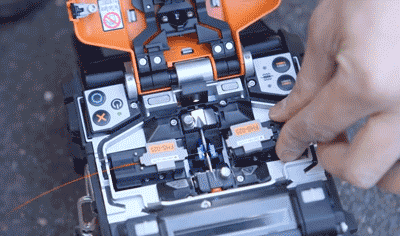

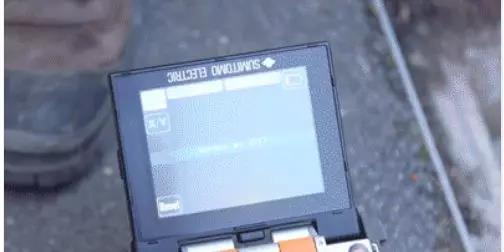

熔接

光纤到户施工全过程记录

光纤到户施工全过程记录

现在,将光猫连接到你家的WiFi路由器你就可以上网了。

经过长距离传输,各种设备转发,光纤终于到你家了。



光纤到家不容易,可更不容易的是那群建设和维护光纤网络的通信人。

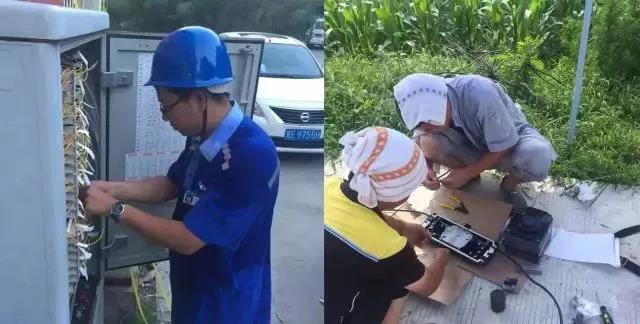

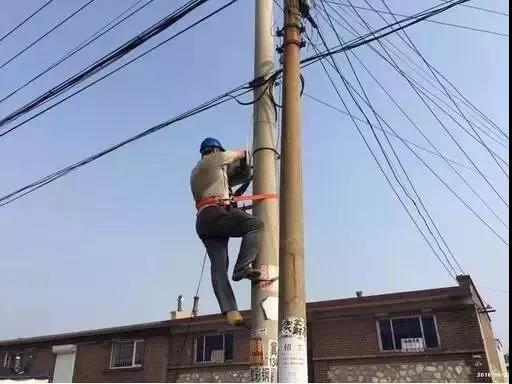

如上所知,ODN网络主要分布在室外,建设和维护ODN网络的弱电通信人不得不长期奔波于野外,无论风吹日晒、刮风下雨,他们都必须坚守一线,为千家万户上网保驾护航。

光纤到户施工全过程记录

光纤到户施工全过程记录

光纤到户施工全过程记录

光纤到户施工全过程记录

所以,如果遇到上不了网,或者网速慢,请不要着急,不要上火,更不要投诉。他们一定会帮你处理好。
