KNX总线的智能照明系统介绍

时间:2019-12-08      【作者】 admin    阅读
KNX协议简介

KNX是Konnex的缩写。1999年5月,欧洲三大总线协议EIB、BatiBus和EHSA合并成立了Konnex协会,提出了KNX协议。

KNX是唯一全球性的住宅和楼宇控制标准。KNX协议在欧洲的智能家居和楼宇自控市场占有主导地位,在北美也有良好的市场表现,并被美国纳为智能家居的标准之一。最近其在国内的发展速度也很快,己经有多个成功的应用范例。

KNX既能用于最新的楼宇也能用于现有的楼宇,并且能用于住宅和楼宇控制中所有可能的功能/应用,包括:照明、多种安全系统的关闭控制、加热、通风、空调、监控、报警、用水控制、能源管理、测量以及家居用具、音响及其他众多领域。除此以外,KNX更舒适更安全,并且为节约能源和气候保护作出了重大贡献,但KNX总线的成本较高。值得一提的是KNX技术于2007年被批准为中国标准GB/Z 20965。

KNX系统架构



KNX系统的基本构成是由KNX元件通过总线连接成一条支线(Line),几条支线组成一个区域(Area),几个区域构成一个大的系统。这其中,一条支线可以最多连接64个KNX总线元件,每个区域最多可以容纳15条支线,每个系统最多可以有15个区域。

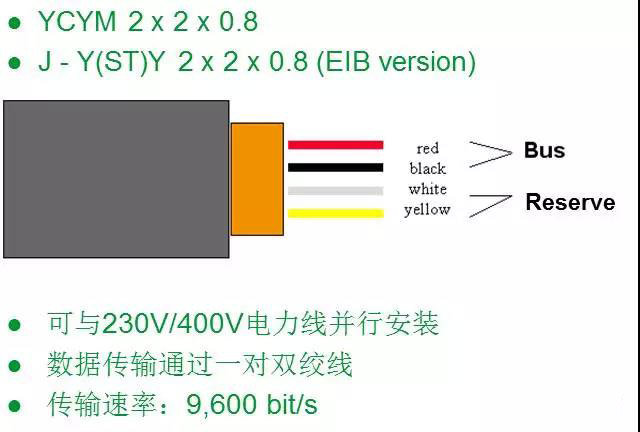

1、总线线缆

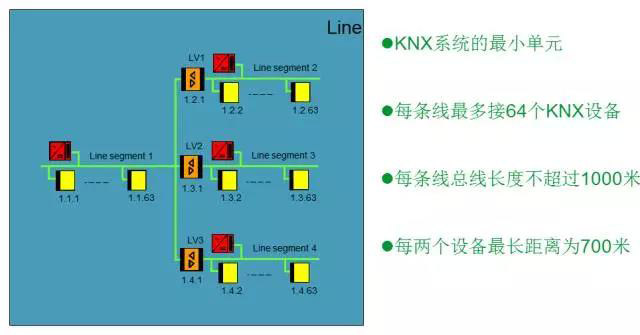

2、KNX LINE(线)

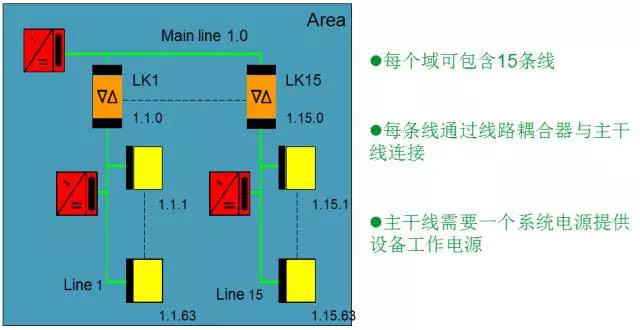

3、KNX AREA(域)

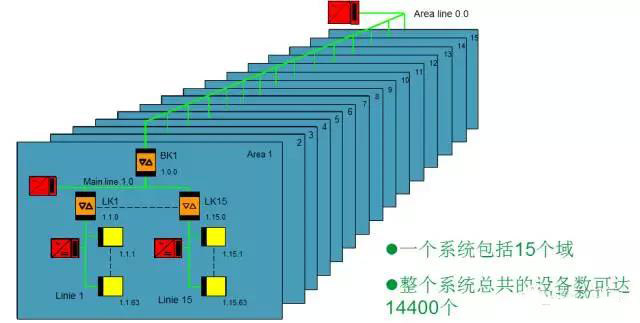

4、整体系统构成

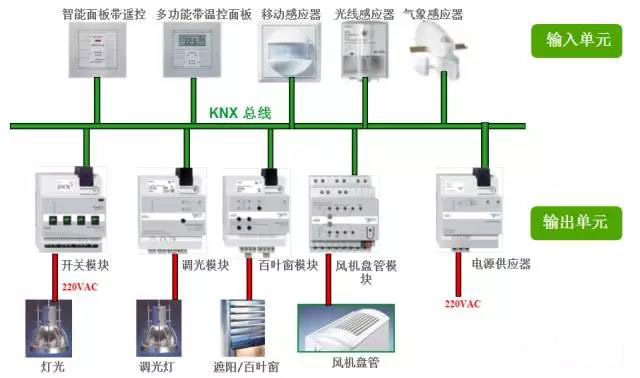

KNX总线应用于智能照明控制系统



 智能照明控制系统是KNX智能楼宇控制系统的组成部分,它可以与空调、暖通、安防、能耗监测等共同集成与智能楼宇控制系统中,如图所示。在这个系统中可以实现手动控制或通过传感器自动控制;分散或者是集中的控制功能;各个系统之间的联动控制等。

4
KNX智能照明系统控制方式
1
通过合理管理如计算机集中控制、定时控制或光感控制,在需要的时候将需要的区域如一楼大厅、地下车库等,通过调光的方式或智能开关的方式将灯光控制到合适的照度,以节约能源和降低运行费用。
2
在某些重要区域(如小会议室、大会议室、领导办公室等场所)通过调光方式和场景预设置功能进行控制,能够产生各种灯光效果、营造不同的灯光环境,给人以舒适完美的视觉享受。
3
通过定时控制及移动感应控制的结合,保证公共通道如走廊、电梯厅的灯光在上班期间定时开启,下班定时关闭70%的灯光,同时自动启动移动感应器,有人走动时开启灯光,人走开后自动关闭,达到节能、便于管理的目的。
4
通过在适当的位置如公共区域设置现场控制面板,方便现场操作控制。
5
灵活分区域进行照明控制和用电量控制。
5
应用场景分析
1
办公区照明



1) 员工办公区

由于员工办公面积较大可以将整个员工办公区分成若干个独立的照明区域,采用场景控制开关,根据需要开启相应区域的照明。由于出入口多,故实现办公区内多点控制,方便使用人员操作。在每个出入口都可以开启和关闭整个办公区的所有的灯,这样可根据需要方便就近控制办公区的灯。同时可以根据时间进行控制,比如平时在晚7点自动关灯,如有人加班,可切换为手动开关灯。

2) 经理办公室

对于经理办公室还提供调光控制,包括就地控制。就地控制包括场景控制、调光控制、遥控等方式。对于重要的经理办公室采用遥控和触摸屏控制场景,整个灯光采用调光技术,做到整个房间的灯光渐明渐暗和场景灯光的淡入淡出。提高整个房间的档次。

3) 总经理办公室

总经理办公室是总经理办公与会客的主要区域,功能的多样性必然需要多样性的灯光来配合。因此总经理办公室可采用多种可调光源,根据实际使用需要,通过系统预设照明回路的不同明暗搭配,产生各种灯光视觉效果,使总经理办公室始终保持最符合使用需求的灯光环境(如办公、会客、休闲等多种灯光场景),操作时只需按动某一个场景按键即可调用所需的灯光场景。例如:总经理上班时,只需按一下门口的控制面板上的“办公”按键,房间内的吊灯、装饰画前的射灯、办公桌上方的嵌入式日光灯以及位于柱边、墙边的定向射灯能分别自动达到80%、50%、 70%、以及20%的照度,营造一种安静、明快,同时又不乏庄严的效果;总经理入座后,如有客人来访,总经理只需拿起手边的遥控器按一下“会客”按键吊灯自动达到40%,射灯、上方的日光灯、柱边、墙边的定向射灯、灯槽内的槽灯都分别达到60%、80%、50%、50%衬托出房间的气派和明亮,代表了友好和欢迎;午休时,只需按一下 “休闲”场景按键房间内的主照明全部变暗,灯槽内的槽灯调到合适的亮度,达到休息的目的。总经理离开时,按一下“关闭”按键,房间内的灯光延时熄灭。



2
功能区照明



1) 会议室

通过场景设置。将会议室场景设置为普通会议状态、多媒体会议状态、打扫状态等多个场景。

当会议开始时,主持人通过遥控器选定开会模式,会议桌上方灯光调亮,以保证 300lx~400lx。而周围背景灯光慢慢调低原有的50%。当观看多媒体介绍时,选定多媒体场景,则会议桌上方的灯光调低,周围背景灯和投影幕布前的灯光慢慢熄灭,电动窗帘慢慢放下而电动幕布自动放下。打扫时,清洁人员选定打扫的场景则会议室只有部分灯打开,且保证清洁员有足够的工作照度,有效的节约电能。

2) 多功能厅

依据需要设定报告模式、投影模式、研讨模式、入场模式、退场模式等。通过对主席台筒灯、射灯,听众席灯槽、筒灯,周边壁灯等光源的不同模式下的亮度和开启状态的设定达到理想又节能的效果。



3
辅助区照明



1) 大厅

在人员进出较多的情况或时段打开大厅全部灯光,人员较少时则只打开部分回路的灯。

2) 走廊

采用自动调节,正常工作时段灯全部打开,非工作时段减弱照度或开启的数量,节假日则只开少量的灯。或与红外感应探测联合控制,探测有人员走动时调亮照度。

3) 楼梯间

可采用时间控制和红外感应探测控制。上下班时段全部开启,平时启动红外感应探测控制,这样又可有效的节约了能源。



4
停车场照明



可通过不同时段与车流量设定灯光开启量及多区域的光照度,这不仅减少用电量还能增加灯具的使用时间。



5
泛光照明



依据季节变化设定整个建筑物的泛光照明开启时间,分部关闭时间,还可设定节假日状态。
