智能化项目中桥架、线管的安装施工技术要求

时间:2020-09-21      【作者】 admin    阅读

本文是基于现行规范GB50303-2015《建筑电气工程施工质量验收规范》,总结了桥架和导管安装施工的要点条文,辅以实例解析关键工序的质量控制,建议工程朋友们交流学习并深入理解,使得我们的电气安装工程符合规范要求。

正文:

桥架篇



11.1.1 金属梯架、托盘或槽盒本体之间的连接应牢固可靠,与保护导体的连接应符合下列规定:



1. 梯架、托盘和槽盒全长不大于30m时,不应少于2处与保护导体可靠连接;全长大于30m时,应每隔20m~30m应增加一个连接点,起始端和终点端均应可靠接地。

2. 非镀锌梯架、托盘和槽盒本体之间连接板的两端应跨接保护联结导体,保护联结导体的截面积应符合设计要求。

3. 镀锌梯架、托盘和槽盒本体之间不跨接保护联结导体时,连接板每端不应少于2个有防松螺帽或防松垫圈的连接固定螺栓。



➤ 镀锌梯架和槽盒安装实例

智能化项目中桥架、线管的安装施工技术要求

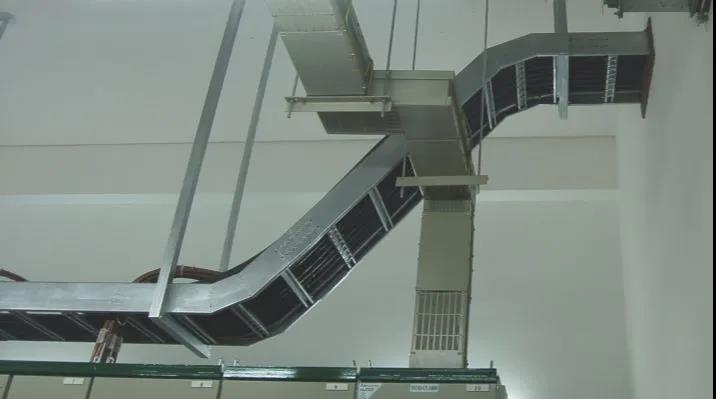

Z字型梯架过渡自然圆滑,转弯处支架到位。



智能化项目中桥架、线管的安装施工技术要求

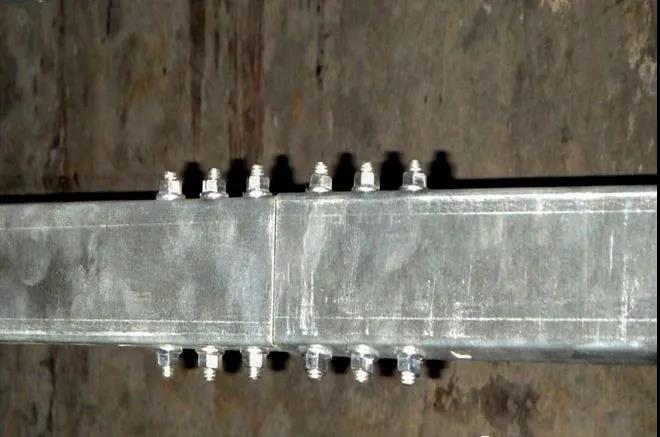

镀锌槽盒本体间连接板的两端不跨接接地线,但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。



➤ 电气桥架安装实例



智能化项目中桥架、线管的安装施工技术要求

智能化项目中桥架、线管的安装施工技术要求

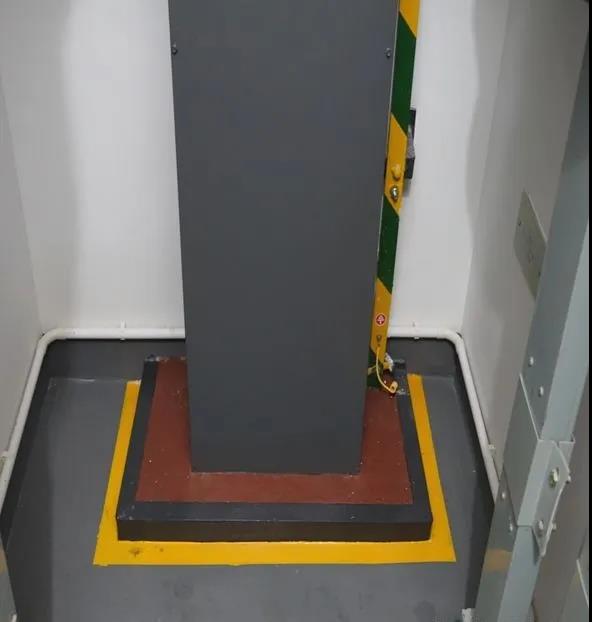

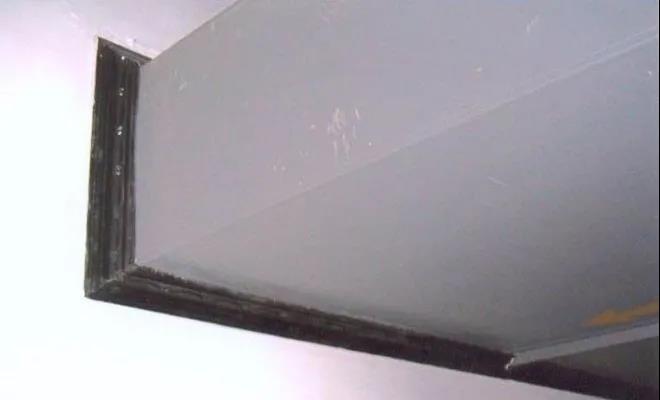

桥架穿越墙面、楼面防火封堵严密,外壳可导电部分与接地母线连接良好。



➤ 电气桥架接地跨接安装实例



智能化项目中桥架、线管的安装施工技术要求

智能化项目中桥架、线管的安装施工技术要求

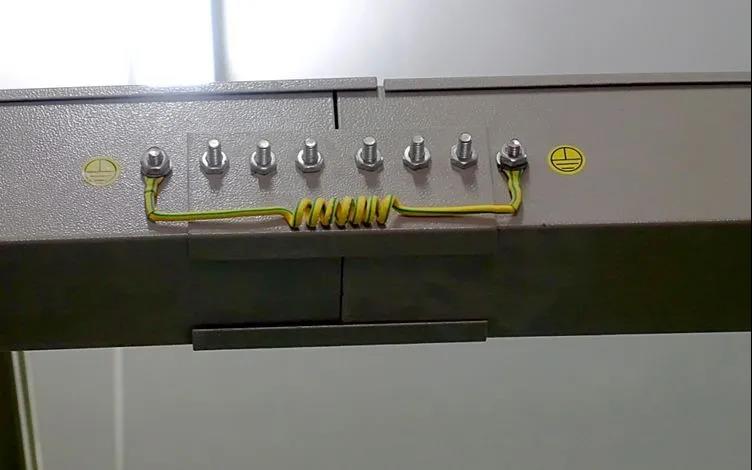

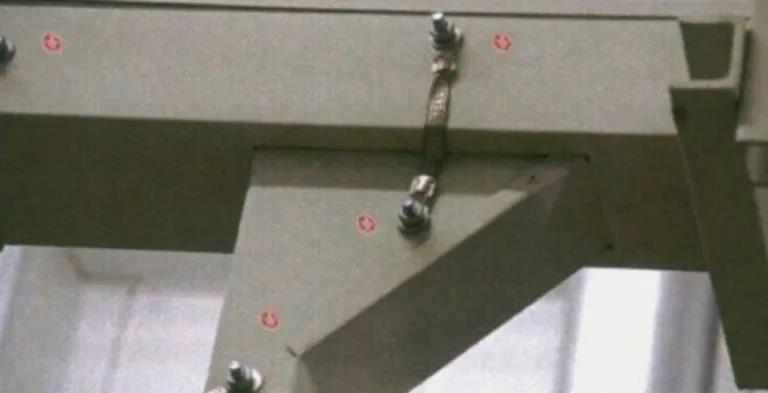

跨接铜导线截面积大于4mm²,且应跨接在桥架连接处两端专用跨接的螺栓孔。



➤ 电气桥架过变形缝伸缩节安装实例



智能化项目中桥架、线管的安装施工技术要求

智能化项目中桥架、线管的安装施工技术要求

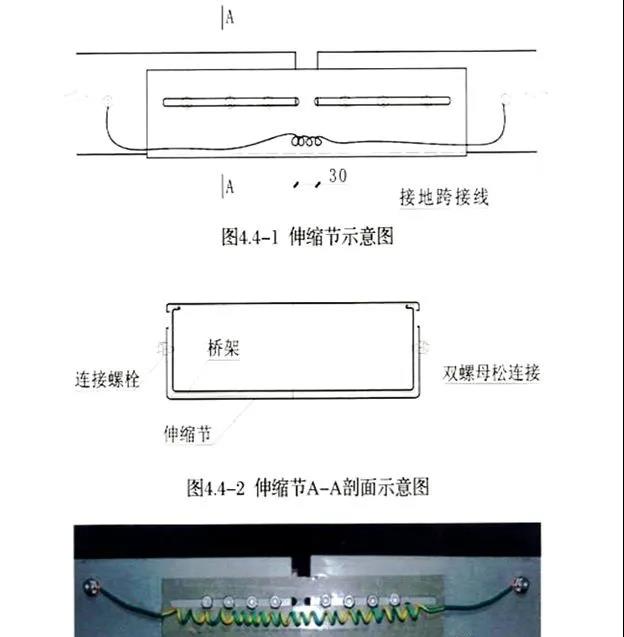

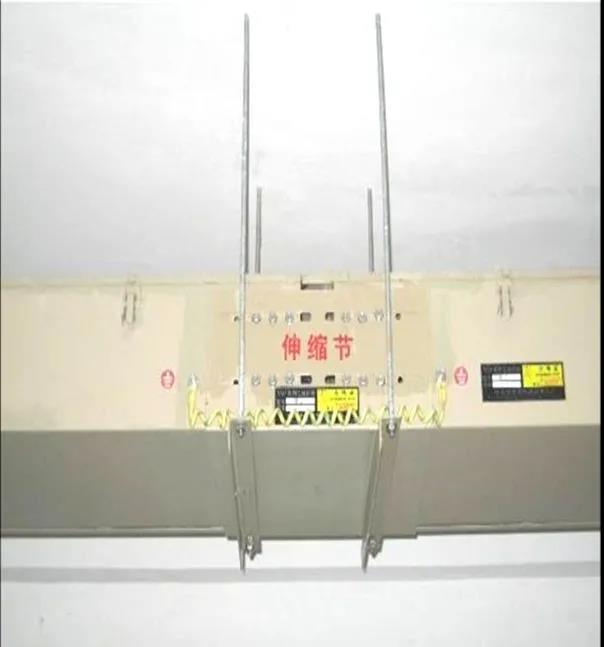

用连接板将电气桥架的伸缩节固定牢固,接地跨接线连接完善,伸缩接两边对称安装支吊架用以固定。



➤ 电气桥架过变形缝安装实例



智能化项目中桥架、线管的安装施工技术要求

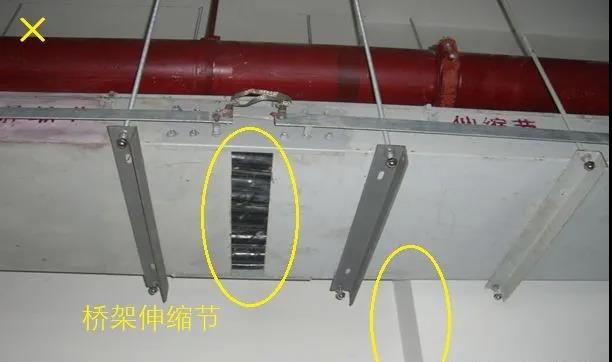

常见电气桥架过变形缝安装问题:

① 桥架伸缩节与建筑变形缝错位;

② 电气桥架不应安装在水管正下方。



➤ 电气桥架安装错误与正确对比实例



智能化项目中桥架、线管的安装施工技术要求

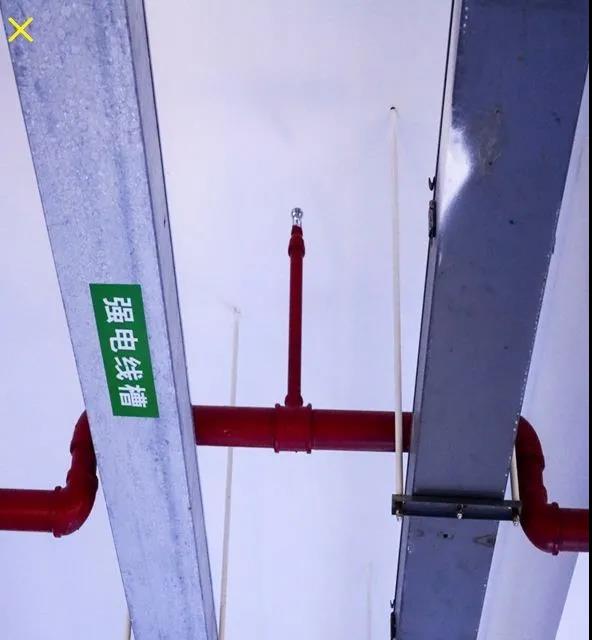

常见问题:喷淋头距电气桥架太近,水将喷撒在电气桥架内。

智能化项目中桥架、线管的安装施工技术要求

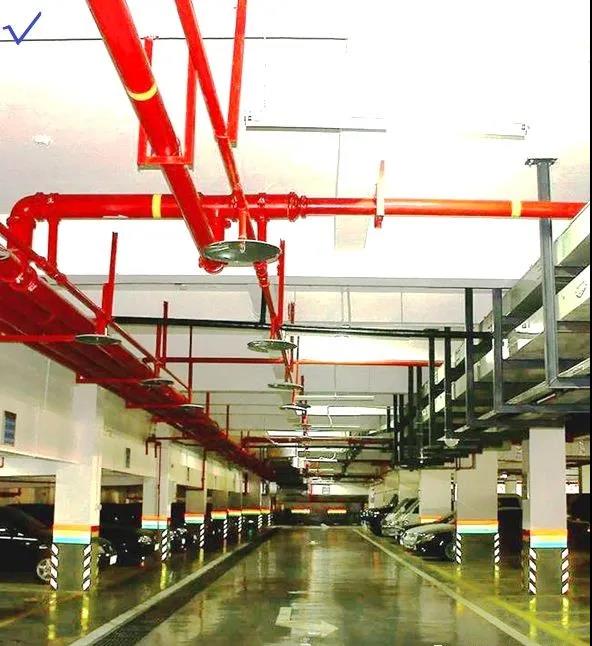

正确安装:电气桥架与喷淋头保持一定的安全距离。





➤ 电气桥架与喷淋头安装距离问题的分析与预防措施



问题分析:



(1)设计单位水、电专业之间未协调,各顾自己,造成定位有误。

(2)施工单位事前未曾策划,没有应用BIM技术来对安装进行一个整体规划。

(3)水、电安装专业班组各自为阵,互不通气协调所造成。



预防措施:



(1)安装前认真审图,尽量将问题在图纸会审期间解决。

(2)推广应用BIM技术,对安装各专业进行通盘考虑,整体规划,尤其是对一些关键部位,例如:机房、地下室,需用BIM软件将设备、管线及元器件进行准确的定位。

(3)详细向施工班组交底,把管线排版与元器件定位的三维立体图纸及尺寸数据交到施工班组手里。

(4)施工过程监督检查及完工后进行复验。



➤ 电气桥架连接部位穿墙正确与错误安装对比



智能化项目中桥架、线管的安装施工技术要求

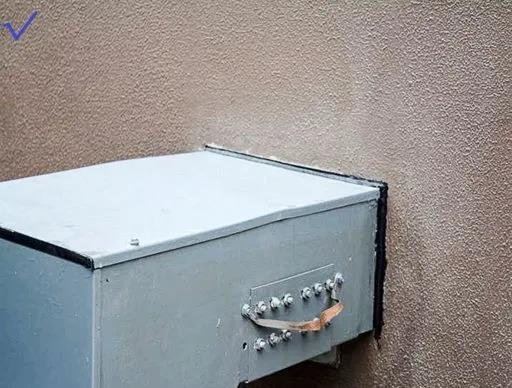

正确:桥架连接部位应设置在墙外,便于安装维修。

智能化项目中桥架、线管的安装施工技术要求

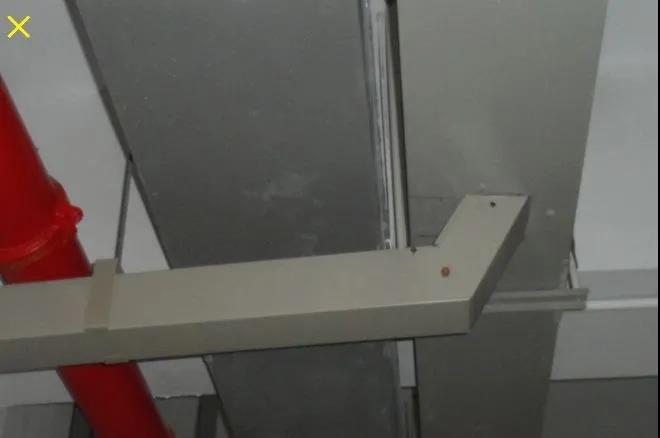

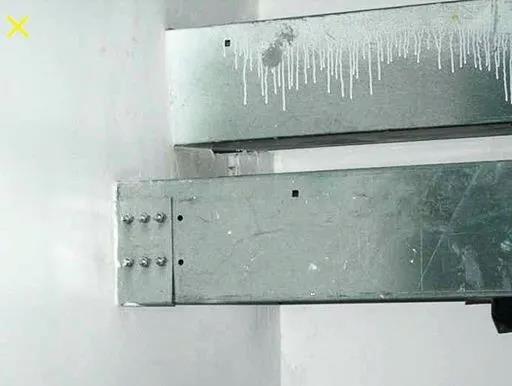

错误:连接部位一半设置在墙内,安装维修都不便,接地跨接也无法连接。





➤ 电气桥架安装常见问题



智能化项目中桥架、线管的安装施工技术要求

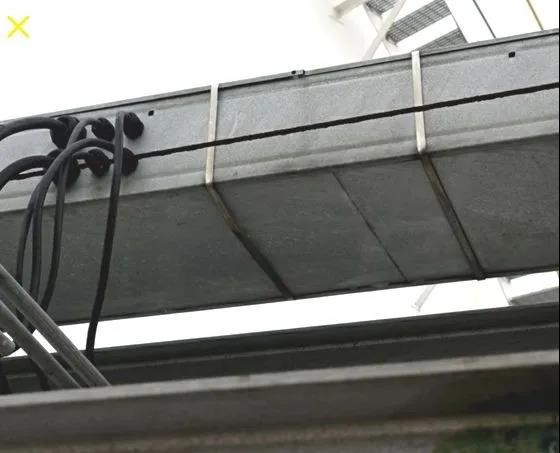

设置在露天电气桥架应有防雨措施,底部应有泻水孔。



智能化项目中桥架、线管的安装施工技术要求

桥架底部开孔错误



导管篇



12.1.1 金属导管应与保护导体可靠连接,并应符合下列规定:



1. 镀锌钢导管、可弯曲金属导管和金属柔性导管不得熔焊连接。

2. 当非镀锌钢导管采用螺纹连接时,连接处的两端应熔焊焊接保护联结导体。

3. 镀锌钢导管、可弯曲金属导管和金属柔性导管连接处的两端宜采用专用接地卡固定保护联结导体。

4. 机械连接的金属导管,管与管、管与盒(箱)体的连接配件应选用配套部件,其连接应符合产品技术文件要求,当连接处的接触电阻值符合现行国家标准《电气安装用导管系统 第1部分:通用要求》GB/T20041.1的相关要求时,连接处可不设置保护联结导体,但导管不应作为保护导体的接续导体。

5. 金属导管与金属梯架、托盘连接时,镀锌材质的连接端宜用专用接地卡固定保护联结导体,非镀锌材质的连接处应熔焊焊接保护联结导体。

6. 以专用接地卡固定的保护联结导体应为铜芯软导线,截面积不小于4mm2;以熔焊焊接的保护连结导体宜为圆钢,直径不应小于6mm,其搭接长度应为圆钢直径的6倍。



12.2.5  室外导管敷设应符合下列规定:



1. 对于埋地敷设的钢导管,埋设深度应符合设计要求,钢导管的壁厚应大于2mm。

2. 导管的管口不应敞口垂直向上,导管管口应设置在盒、箱内或导管端部设有防水弯。

3. 由箱式变电所或落地式配电箱引向建筑物的导管,建筑物一侧的导管管口应设在建筑物内。

4. 导管的管口在穿入绝缘导线、电缆后应作密封处理。



12.2.6 明配的电气导管应符合下列要求:



1. 导管应排列整齐,固定点间距均匀,安装牢固。

2. 在终端、弯头中点或柜、台、箱、盘等边缘的距离150mm~500mm范围内应设有固定管卡,中间直线段固定管卡间的最大距离应符合表12.2.6的规定。

3. 明配管采用的接线或过渡盒(箱)应选用明装盒(箱)。



12.2.8 可弯曲金属导管及柔性导管敷设应符合下列规定:



1. 刚性导管经柔性导管与电气设备、器具连接时,柔性导管的长度在动力工程中不宜大于0.8m,在照明工程中不宜大于1.2m。



➤ 成排电管弯曲敷设实例

智能化项目中桥架、线管的安装施工技术要求

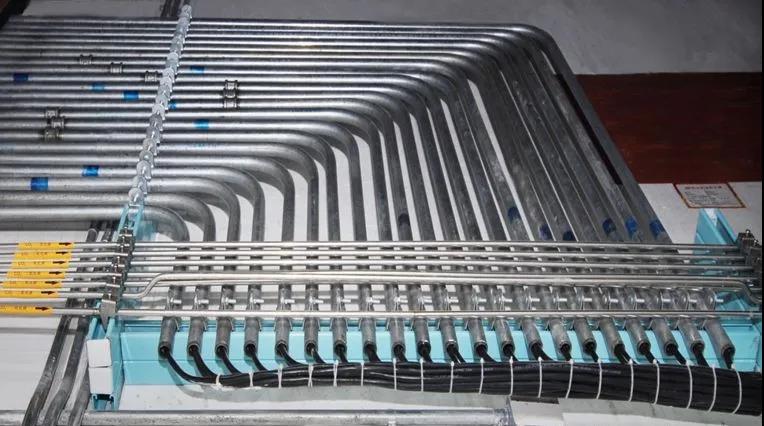

排列整齐,管与管之间平行,弯曲半径一致,弧线流畅。



➤ 金属软管接入电器设施实例



智能化项目中桥架、线管的安装施工技术要求

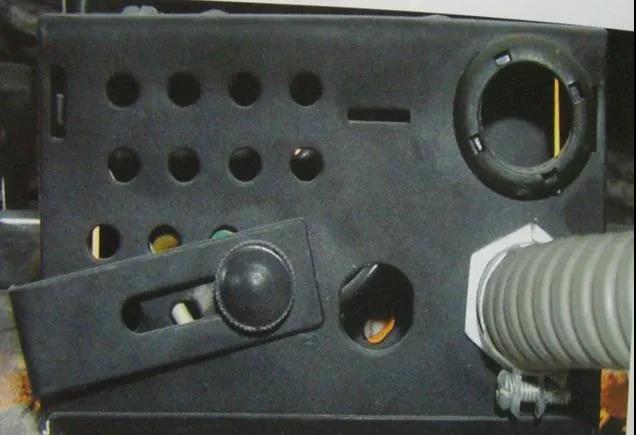

金属软管采用专用模板接入电气设施,安全可靠。



➤ 使用电气软管须注意材质的问题



智能化项目中桥架、线管的安装施工技术要求

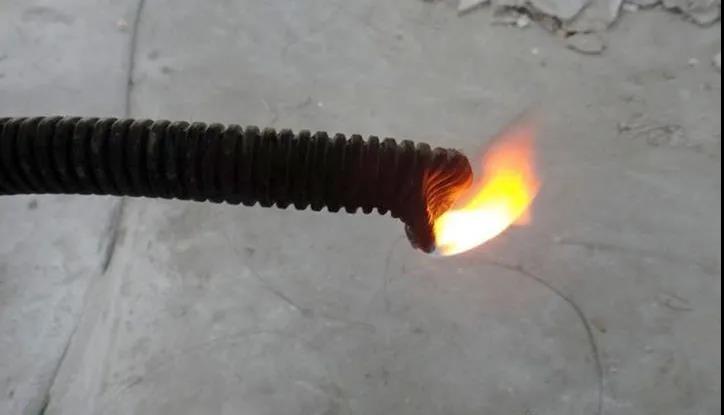

包塑金属软管按产品要求应通过国家固定灭火系统和耐火构件质量监督检验测试中心检验合格。



➤ 电管敷设常见问题



智能化项目中桥架、线管的安装施工技术要求

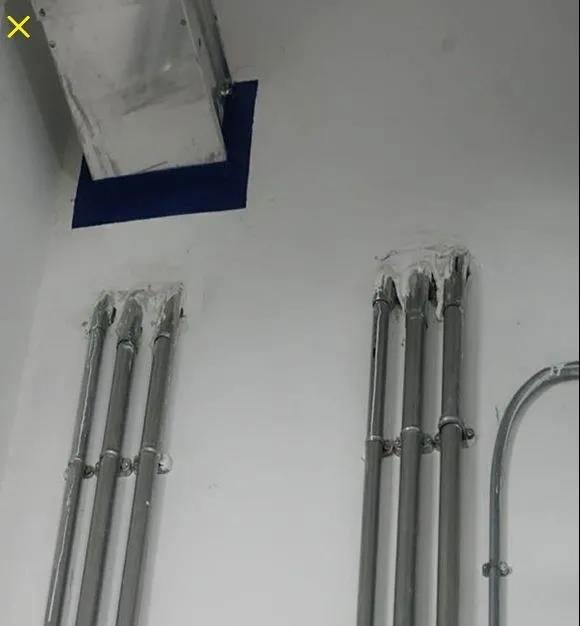

电管敷设半明半暗,与墙体体交接处粗糙。



智能化项目中桥架、线管的安装施工技术要求

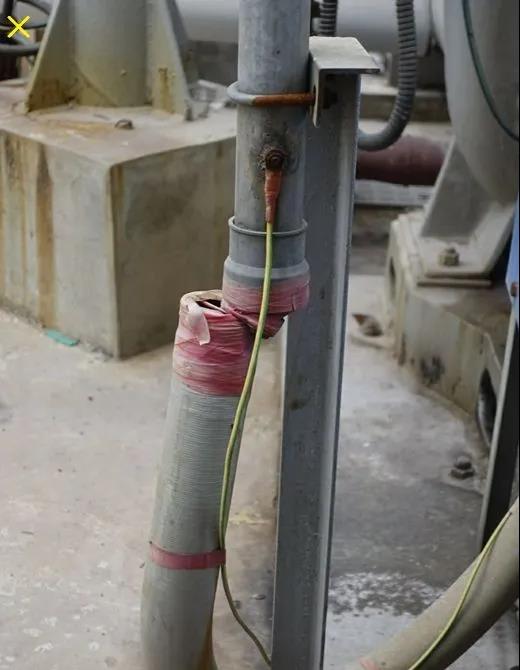

导管连接应用专用接头,不得用塑料带缠绕,老化后易断开。
