门禁系统电锁分类及安装方法

时间:2020-10-29      【作者】 admin    阅读

门禁系统我们刚接触的时候都会遇到锁,比如电磁锁、电插锁等等,那么这些锁怎么安装呢?今天就汇总一下门禁系统中常用的各种锁具,以及这些锁的安装方法,非常适合新手学习安装门禁设备。



门禁常用的电锁有:电插锁,磁力锁,电锁口,电控锁等。

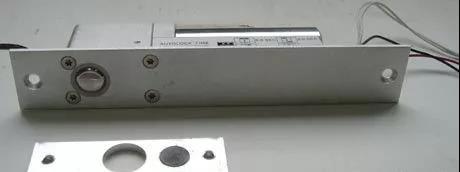

1、电插锁:

电插锁看电线分为:两线电插锁、五线电插锁、八线电插锁。

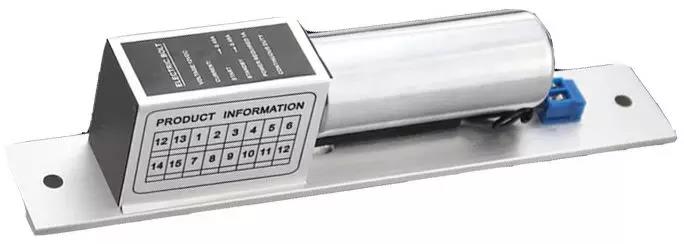

1.1 两线电插锁:

有两条电线,红色和黑色,红色接电源+12VDC 黑色接GND。断开任何一根线,锁头缩回,门打开。两线电锁,设计比较简单,没有单片机控制电路,锁体容易发热烫手,冲击电流比较大,属于价格比较低的低档电插锁。



门禁系统电锁分类及安装方法



1.2 五线电插锁:

有两条电线,红色和黑色,红色接电源+12VDC 黑色接GND。还有 COM NO NC 三条线,是门磁信号线,反映门的开和关状态,NO 和 NC 分别和 COM 组成两对 信号相反(一组闭合信号,一组开路信号)。它通过门磁,根据当前门的开还是关状态,输出不同的开关信号给门禁控制器做判断,例如 门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断,如果不需要这些功能,门磁信号线可以不接。五线电插锁采用单片机控制器,发热良性,带延时控制,带门磁信号输出,属于性价比好的常用型电锁。



门禁系统电锁分类及安装方法



所谓带延时控制,就是锁体上有拨码开关,可以设置关门的延时时间。通常可以设置为 0秒,2.5秒,5秒,9秒。每个厂家的锁分几档延时略有不同。



门禁系统电锁分类及安装方法

电插锁上的关门延时设置



1.3 八线电插锁:

原理和5线电插锁一样。只是除了门磁状态输出外,还增加了锁头状态输出。即,锁头是不是伸出来信号不一样。反映门的开和关状态。它通过门磁,根据当前门的开还是关状态,输出不同的开关信号给门禁控制器做判断。

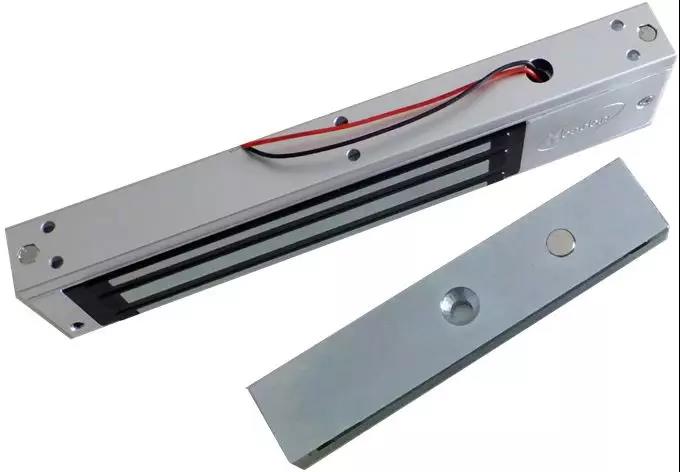

2、磁力锁:

门禁系统电锁分类及安装方法



磁力锁也叫电磁锁,是一种依靠电磁铁和铁块之间产生的吸力来闭合门的电锁。磁力锁也是一种断电开门的电锁。



有些磁力锁是带门状态(门磁状态)输出的,你仔细观察接线端,除电源接线端子外,还有 COM NO NC 三个接线端子,这些接线端子的作用可以根据当前门是开着还是关着,输出不同的开关信号给门禁控制器做判断,例如 门禁的非法闯入报警、门长时间未关闭等功能都依赖这些信号做判断,如果不需要这些功能,门状态信号端子可以不接。

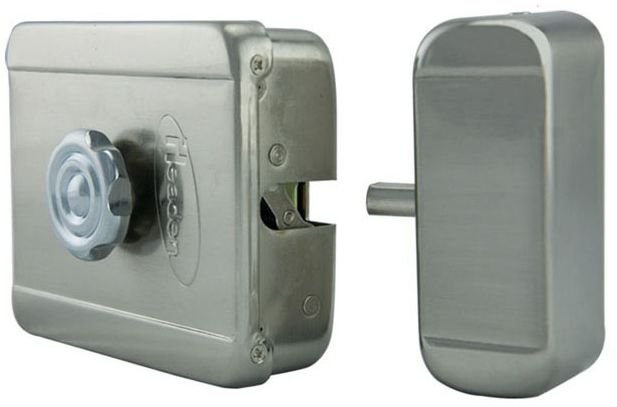

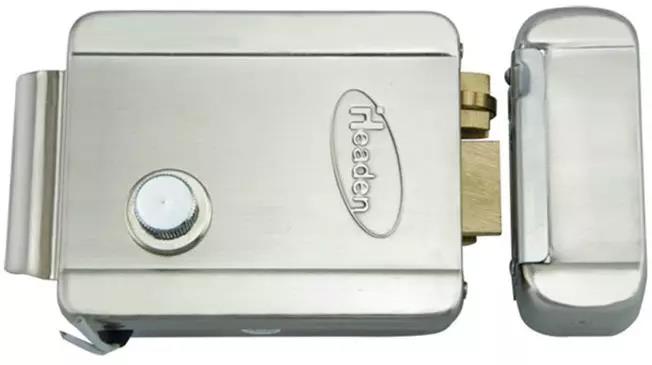

3、电控锁、静音锁、电机锁:



门禁系统电锁分类及安装方法



电控锁缺点:冲击电流较大,对系统稳定性冲击大,开门时“啪”的一声,噪音比较大。安装不方便,经常需要专业的焊接设备,点焊到铁门上。

施工时要注意,开门延时不能长,只能设置在1秒钟以内,如果时间长,有可能引起电控锁发热损坏。

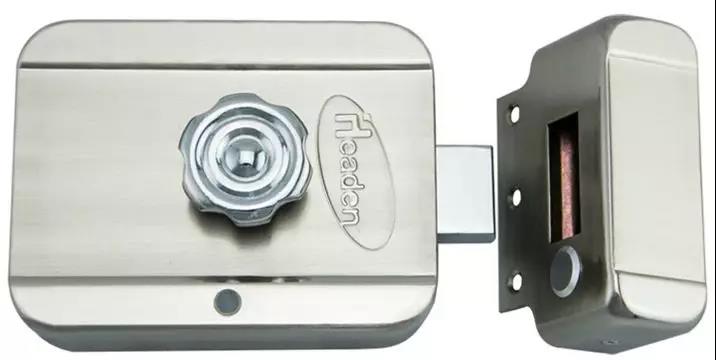

针对噪音较大的缺点,设计出新款的“静音电控锁”,简称 “静音锁”。



门禁系统电锁分类及安装方法



另一种声音更小的电锁,他不再是利用电磁铁原理,而是驱动一个小马达来伸缩锁头。一般称电机锁或灵性锁。



门禁系统电锁分类及安装方法



电控锁、静音锁、电机锁主要用于小区单元门,银行储蓄所二道门等场合。也可以用门内锁上的旋钮或者钥匙打开。



安装基本常识



门禁安装难点在于电锁安装,装什么电锁主要由门决定

所以,最基本的问题是,“你们是什么门”

简单的分,门可分为玻璃门、木门/金属门(防盗门)



1. 玻璃门



只要条件允许,均建议安装“电插锁”

所谓条件,指上门框的垂直厚度大于4.5cm



门禁系统电锁分类及安装方法

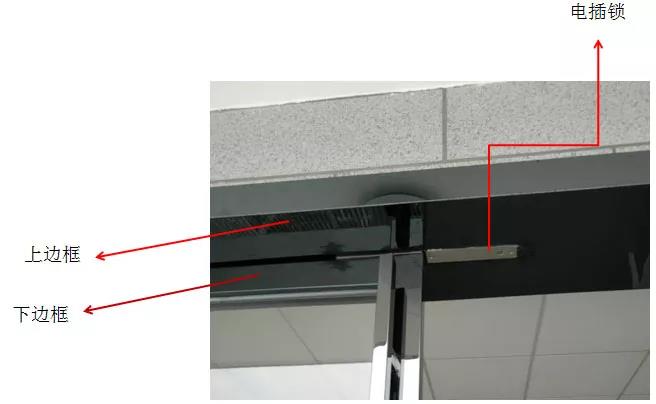

电插锁是暗装,要将锁体埋入门框内,上图是电插锁最常见的安装方式,要求玻璃门上下均有包边



1.1 上下均有包边的玻璃门



最常见的电插锁安装方式

不需要使用任何额外的配件

  •

门禁系统电锁分类及安装方法



1.2 有上边框,无下边框的玻璃门

下无包边,所以借助“下门夹” 固定锁孔

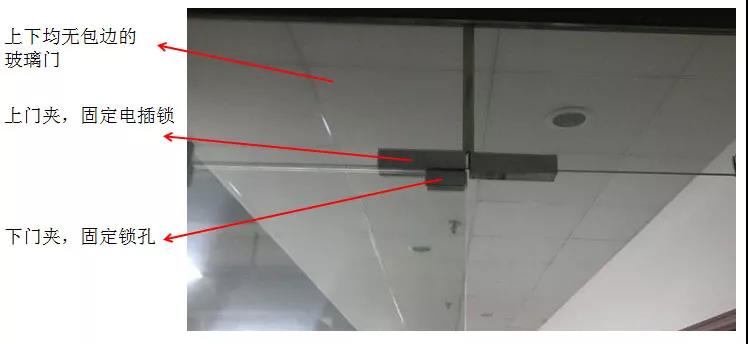

1.3 上下无边框的玻璃门

需借助“上门夹”固定电插锁,“下门夹”固定锁孔



门禁系统电锁分类及安装方法



1.4 说明事项



电插锁的优点:暗装显得美观,能180度内外开门。

缺点:不如磁力锁结实耐用,挖锁孔,施工比较繁琐。



2. 木门,金属门(防盗门)



建议安装磁力锁

磁力锁优点:结实耐用

磁力锁缺点:只能90度开门,即只能内开或外开。



2.1 无辅助支架的挂式安装



无须支架,是最常见的安装方式

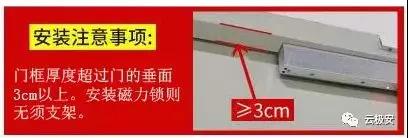

要求门框超过门的垂面3cm以上的

  •

门禁系统电锁分类及安装方法

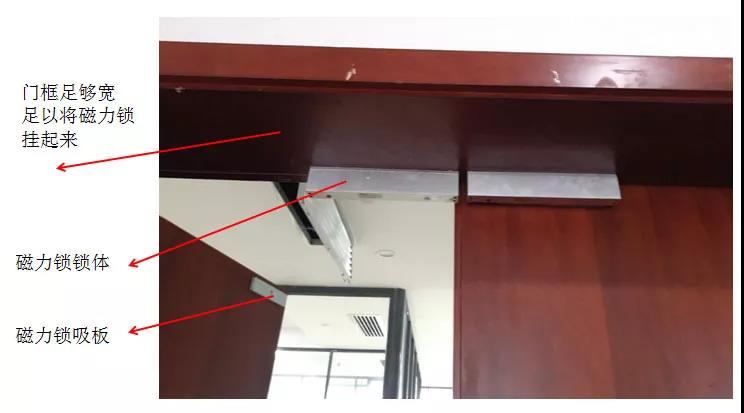

挂式安装典型图片展示如下:

门禁系统电锁分类及安装方法

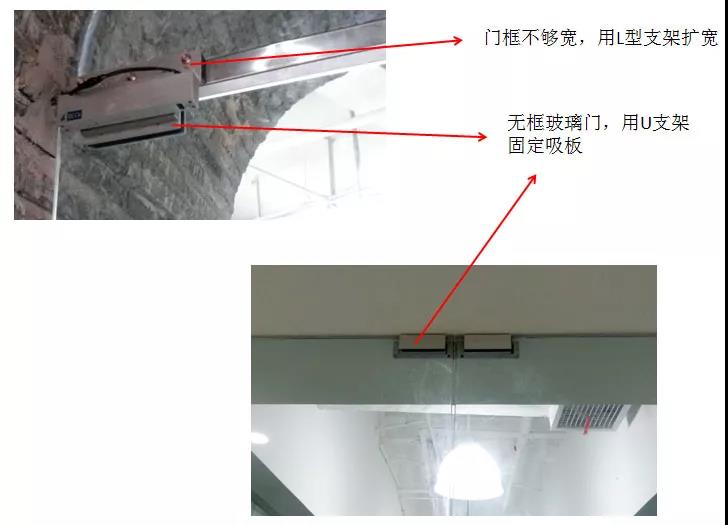

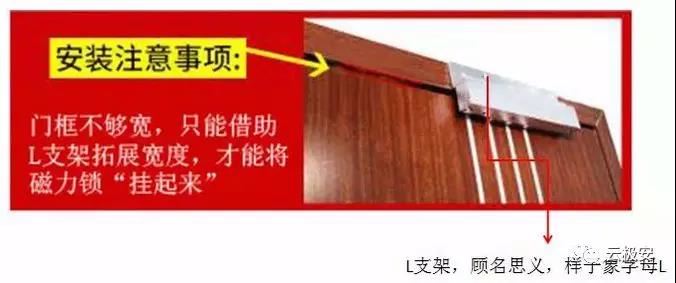

2.2 L支架辅助挂式安装



当门框不够宽时,借助L支架拓展门框宽度,让磁力锁得以“挂起来”



门禁系统电锁分类及安装方法

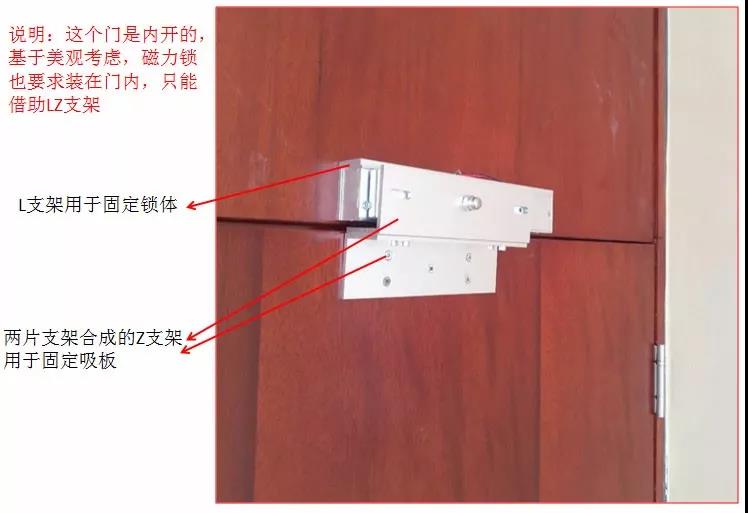

2.3 内开门,ZL支架辅助安装



挂式安装,锁的方向与开门方向是相反的,如门向内开,锁则装外面,如门向外开,锁则装在里面。



有时内开门,因为美观上的考虑,不希望锁装在外面,这时只能借助LZ支架辅助安装。

门禁系统电锁分类及安装方法



3. 玻璃门安装磁力锁



有些大型的玻璃门,用电插锁就不合适了,因为不如磁力锁结实

如果上下门框都有包边的话,将其看作是木门即可

下无边框(无包边)的玻璃门,需要使用辅助U型支架



图解:磁力锁在玻璃门上的挂式安装,门框够宽,无需支架



门禁系统电锁分类及安装方法
