交换机的4种弱电工程中信息网络的结构方式:级联、端口聚合、堆叠、分层

时间:2021-07-19      【作者】 admin    阅读

随着5G到来,新的物联网的到来,对交换机要求更高,同时需求量会便大。



万物互联离不开网络基础设备-交换机,交换机会在物联网中起到至关重要一个组网环节。



交换机的4种网络结构方式:





01



级联方式



这是最常用的一种组网方式,它通过交换机上的级联口(UpLink)进行连接。级联可以定义为两台或两台以上的交换机通过一定的方式相互连接。根据需要, 多台交换机可以以多种方式进行级联。



在较大的局域网例如园区网 ( 校园网 ) 中,多台交换机按照性能和用途一般形成总线型、树型或星型的级联结构。



需要注意的是交换机不能无限制级联,超过一定数量的交换机进行级联,最终会引起广播风暴,导致网络性能严重下降。

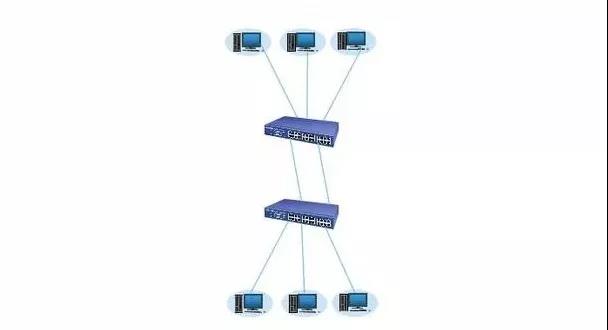

结构图:

交换机的4种弱电工程中信息网络的结构方式:级联、端口聚合、堆叠、分层





端口聚合方式



端口聚合将两个设备间多条物理链路捆绑在一起组成一条逻辑链路,从而达到带宽倍增的目的(这条逻辑链路带宽相当于物理链路带宽之和)。



除了增加带宽外,端口聚合还可以在多条链路上均衡分配流量,起到负载分担的作用;当一条或多条链路故障时,只要还有链路正常,流量将转移到其它的链路上,整个过程在几毫秒内完成,从而起到冗余的作用,增强了网络的稳定性和安全性。

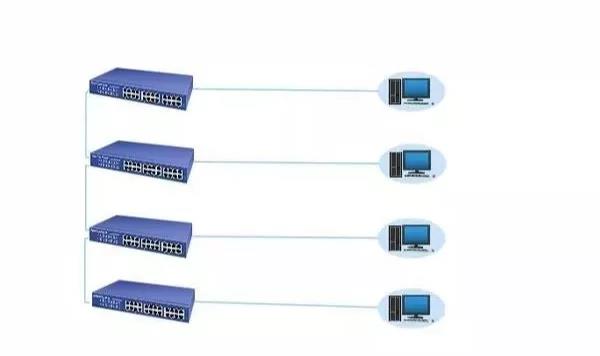

结构图:

交换机的4种弱电工程中信息网络的结构方式:级联、端口聚合、堆叠、分层



堆叠方式



堆叠是指将一台以上的交换机组合起来共同工作, 以便在有限的空间内提供尽可能多的端口。



多台交换机经过堆叠形成一个堆叠单元。可堆叠的交换机性能指标中有一个 " 最大可堆叠数 " 的参数,它是指一个堆叠单元中所能堆叠的最大交换机数,代表一个堆叠单元中所能提供的最大端口密度。



一般来说, 不同厂家、不同型号的交换机可以互相级联,堆叠则不同 ,它必须在可堆叠的同类型交换机 ( 至少应该是同一厂家的交换机 ) 之间进行;级联仅仅是交换机之间的简单连接, 堆叠则是将整个堆叠单元作为一台交换机来使用, 这不但意味着端口密度的增加,而且意味着系统带宽的加宽。



堆叠可以大大提高交换机端口密度和性能。堆叠单元具有足以匹敌大型机架式交换机的端口密度和性能, 而投资却比机架式交换机便宜得多 ,实现起来也灵活得多。这就是堆叠的优势所在。



机架式交换机可以说是堆叠发展到更高阶段的产物。机架式交换机一般属于部门以上级别得交换机,它有多个插槽,端口密度大,支持多种网络类型,扩展性较好,处理能力强,但价格昂贵。

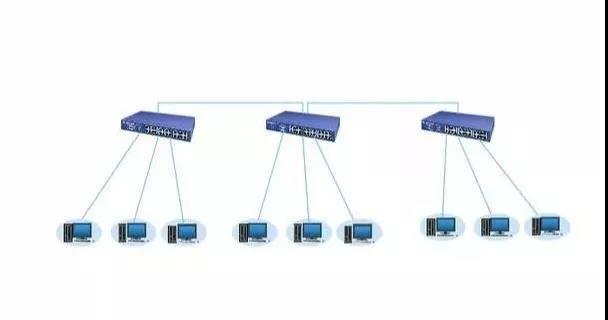

结构图:

交换机的4种弱电工程中信息网络的结构方式:级联、端口聚合、堆叠、分层





04



分层方式



这种方式一般应用于比较复杂的交换机结构中,按照功能可划分为:接入层、汇聚层、核心层。



这三层网络架构采用层次化模型设计,将复杂的网络设计分成几个层次,每个层次着重于某些特定的功能,这样就能够使一个复杂的大问题变成许多简单的小问题。

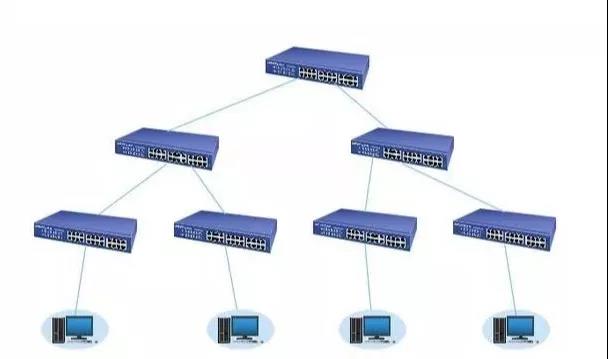

结构图:

交换机的4种弱电工程中信息网络的结构方式:级联、端口聚合、堆叠、分层

随着局域网和城域网的发展,上述四种方式必将得到越来越广泛的应用。
