智能化弱电工程中光缆施工技术((管道手井、光纤敷设、接续、测试)及验收规范

时间:2021-07-30      【作者】 admin    阅读

一、光缆通信管道路由和位置的确定:

1、通信管道建筑避免在规划不定、尚未定型、或虽已成型、但土壤未沉实的道路上(城市规划有特殊要求的除外),应远离电腐蚀和化学腐蚀地带,尽量选择在地下或地上障碍物较少的街道上。

2、城区通信管道的位置,宜建筑在人行道下、高等级公路上的车道下,不宜建在快车道下。

3、通信管道和其他地下管线及建筑物间的“平行”和“垂直”净距应符合验收规范或设计标准(见附表1)。

4、城区内建筑通信管道的路由,必须经城管部门批准有红线图,否则严禁施工。

智能化弱电工程中光缆施工技术((管道手井、光纤敷设、接续、测试)及验收规范





二、管道及人(手)孔建筑:

(一)管道:

1、通信管道使用材料主要有水泥管块、高密度聚乙烯(HDPE)波纹管或硬质聚氯乙烯(PVC)硬塑管等。PVC硬塑管应保证其直径在φ98/90mm以上;HDPE波纹管其直径在φ110/100mm以上。使用钢管、塑管时内径应一致。

2、在下列情况下宜采用塑管:

  • 腐蚀情况较严重的地段;

  • 地下障碍复杂的地段;

  • 施工期限要求迅速复原的地段;

  • 塑管的接续宜采用承插法。采用承插法接续塑料管,其承插部分应涂粘合剂,应在距直管管口10mm处向管身涂抹,涂抹承插长度的2/3。

  • 塑料管的组群管间缝隙为10-15mm,接续管头必须错开,每隔2-3米设垫物支撑,并保证管群的整体形状统一。进入人(手)孔窗口部分的堵抹(喇叭口)不应凸出墙面,应终止在墙体内30-50mm处。

3、在下列情况下宜采用钢管:(注:钢管壁厚2.0mm以下时为薄壁钢管,2.0mm以上时为厚壁钢管。)

  • 钢管附挂在桥梁上或跨越沟渠、有悬空跨度;

  • 埋深过浅或路面荷载过重;

  • 地基特别松软或有可能遭到强烈振动;

  • 有强电危险或干扰影响需要防护;

  • 在有腐蚀的地段采用钢管时,必须做钢管的防腐处理;

  • 钢管接续宜采用管箍法,两根钢管应分别旋入管箍长度的1/3以上,两端管口应锉成坡边,使用有缝管时应将管缝置于上方。

4、管道应建筑在良好的地基上,地基分天然地基和人工地基两种。天然地基:稳定性土质,不需人工加固的地基;人工地基:在不稳定的土质上必须经过人工加固的地基。加固方式有表面夯实、碎石加固、换土法和打桩加固法等。

5、管道的基础:基础是介于管道与地基中间的铆接结构,它支撑管道,把管道的荷重均匀传播到地基中,管道一般均应有基础,基础有混凝土基础和钢筋混凝土基础。PVC管4管以下,沟底应平整夯实。4管以上(含4管)应做混凝土基础,基础厚度为12公分。

6、敷设塑料管道时,塑料管孔组和排列的方式应与水泥管道的排列相同,为保证管孔排列整齐,间隔均匀,4孔以上(含4孔)塑料管群应每隔3.0米左右采用框架固定。



(二)人(手)孔:

1、在通信管道的分歧点、电(光)缆引上点、穿越公路、桥梁两端、交叉路口及转弯地点等,必须要建筑人(手)孔。

2、两人(手)孔间的距离不应超过120米,一般为100米。

3、人(手)孔有砖砌人(手)孔、钢筋混凝土人(手)孔等。一般电(光)缆引上点、支线及配线管道上可设置手孔。

4、人(手)孔应防止漏水,并应浇筑混凝土基础,当遇到土质松软或地下水位较高时,还应增设碴石地基或采用钢筋混凝土基础。

5、人(手)孔四壁为24cm墙、人孔净空高度为1.8米,手孔净空高度为1.1米。砖砌人(手)孔时,砖砌块横缝为15-20mm,竖缝为10-15mm。

6、人(手)孔内不得有其它管线穿越。

7、公路水沟中的手孔应建筑在水沟以外。

8、人(手)孔顶部应高出路面2-3cm。

9、子管管孔应按要求封堵。





三、管道埋设深度:

1、管道埋深(管顶至路面)不能小于0.8米。塑料管道敷设后,其管顶覆土小于0.8米时,应采取保护措施。如用砖砌加钢筋混凝土盖板或做钢筋混凝土包封等。

2、各种路面至管顶最小埋深要求:

  • 普通土、硬土,市郊、村镇,沟、渠、水塘≥1.0米。

  • 半石质(砂砾土、风化石等)、市区街道、路肩、边沟≥0.8米。

  • 公路边沟中的管道埋深,难以达到0.8米时,假如水沟底采取砼全包封15公分,则管道埋深可≥0.5米。

  • 路边沟为全石质,管道可采用钢管,埋深0.4米,采取砼全包封。

  • 穿越铁路、公路≥1.2米。(公路路面、铁路路基面)

  • 穿越铁路、公路(国道、省道、市区主要街道)必须采用钢管,机械顶管作业除外。

  • 全石质、流砂≥0.6米。

 3、管道的埋深,应保证管道进入人孔时管顶距离人孔上覆不得少于40公分,管孔底部距手孔底面净距不少于20公分。

4、管道沟回填:应每回填15公分,分层夯实,回填土应高出地面20公分。

5、管道敷设应有一定坡度,以利渗入管道内的地下水流向人孔,管道坡度可为3‰-4‰,不得小于2.5‰;如街道本身有坡度,可利用地势获得坡度。通常管道坡度有两种设置方法:即“一”字坡和“人”字坡。

6、人孔内不同方向的管道相对位置宜接近,相应管孔高差不宜大于0.5米。

7、通信管道与其它管线交越、埋深相互间有冲突且迁移有困难时,可考虑改变管道埋深。必要时,降低通信管道埋深要采取必要的保护措施(如砼包封、加混凝土盖板等),但管道顶部距路面不得小于0.3米。

8、引上管引入人(手)孔时,应在通信管道引入窗口以外的内壁上,在距上覆(盖板)下0.2-0.4米范围以内。





四、光缆配盘

1、施工单位在开工前,现场监理员应对运到工地的光缆、器材的规格、程式等进行外观检查,如发现异常应作重点检查。

  • 光缆的外观检查,应首先检查缆盘包装是否损坏,然后开盘检查光缆外皮有无损坏,光缆端头封装是否良好。对于包装严重损坏或光缆外皮有损伤的,应做详细记录。

  • 工程所用光缆器材必须有产品质量检验合格证,应核对厂方提交的产品测试记录所列项目及指标,是否符合设计要求。

2、光缆开头检验时,应核对光缆外端的端别,并在缆盘上做醒目标注,敷设通信光缆时,北(东)为A端,南(西)为B端。光缆端别的识别:面对光缆截面,由领示色光纤按顺时针方向排列为A端,反之为B端。一般领示色标颜色顺序为蓝、桔(橙)、绿、棕、灰、白。

3、管道光缆配盘应根据复测路由计算出光缆敷设总长度及光纤全程传输质量要求,选配单盘光缆。配盘时,尽量选择使光缆落在人(手)孔内的余线不能过多。

4、光缆应尽量做到整盘敷设,以减少中间接头。

5、靠近设备侧的第1、2段光缆的长度应大于1公里。

6、应尽量将低衰减的光缆配盘置在80km以上的大长度中继段内。

7、管道光缆接头应避开交通道口,管道光缆与直埋光缆相接,接头必须设在人孔内,一个人孔内最多只能安装两个接头。

8、光缆配盘结果应填入“中继段光缆配盘图和表”中,同时按配盘图在选用的光缆盘上标明该盘光缆所在的中继段别及配盘编号。





五、光缆敷设
1、一般规定
(1)光缆的弯曲半径应不小于光缆外径的15倍,施工过程中不应小于20倍。
(2)布放光缆时的牵引力应不超过光缆允许张力的80%,瞬间最大牵引力不得超过光缆允许张力的100%,主要牵引力应加在光缆的加强件(芯)上。
(3)光缆牵引端头可以现场预制。管道光缆或架空光缆可作网套或牵引头,为防止在牵引过程中扭转损伤光缆,牵引端头与牵引索之间应加入转环。
(4)布放光缆时,光缆必须由绕盘上方放出,保持松驰弧形,光缆布放过程中应无扭转,严禁打小圈、浪涌等现象发生。
(5)光缆布放采用机械牵引时,应根据牵引长度、地形条件、牵引张力等因素选用集中牵引、中间辅助牵引或分散牵引等方式。
(6)机械牵引速度调节范围应在0-20米/分,调节方式应为无级调速,并具有自动停机性能。
(7)布放光缆,必须严密组织并有专人指挥,有良好的联系手段,禁止未经训练的人员上岗和在无联络工具的情况下作业。
(8)光缆布放完毕,应检查光纤是否良好,光缆端头应做密封防潮处理,不得浸水。

2、管道光缆
(1)按设计核对光缆占用的管孔位置,所用管孔必须清刷干净。
(2)人工布放光缆时每个人孔应有人值守;机械布放光缆时拐弯人孔应有人值守。
(3)光缆穿入管孔、管道拐弯或有交叉时,应采用导引装置或喇叭口保护管,不得损伤光缆外护层,根据需要可在光缆周围涂中性润滑剂。
(4)光缆一次牵引长度一般不大于1000米,超长时应采取盘“8”字分段牵引或中间辅助牵引。

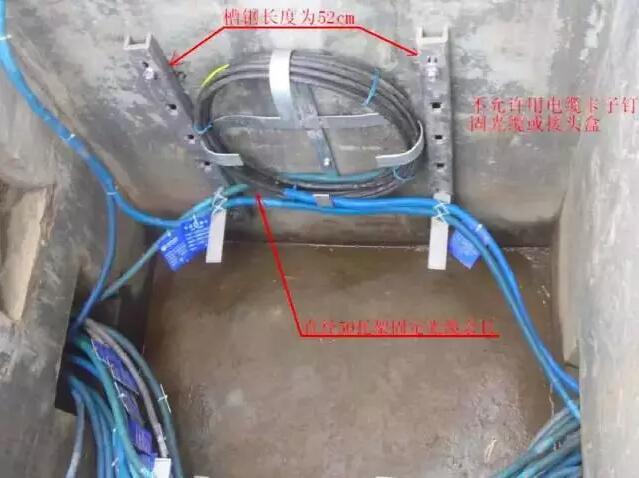

(5)光缆布放后应紧靠人孔壁,并留适当余量避免光缆绷得太紧(一般预留0.5-1.0米),逐个人孔将光缆放置在规定的托板上。
(6)人(手)孔编号尾数为1#和5#的孔内预留余缆5-10米,接头孔内预留12米。
(7)人孔内的光缆可采用纵剖塑料波纹管保护,并用黄色胶带缠扎牢固,缠孔间距300mm,并用扎带绑扎在电缆托板上。
(8)光缆与子管端口采用PVC胶带缠绕密封,备用子管端口安装塑料塞子。
(9)光缆在人孔内安装标志牌,在一个人孔内有进出局两条光缆时,光缆标志牌要有“进”、“出”分别标注。
(10)塑料子管在管道中间不得有接头,在人孔内各伸出10-15cm。
(11)接头处增设标石(一般适用于郊外管道光缆)。

3、基站内光缆
(1)布放基站内光缆,上下楼道及每个拐弯点应设专人负责,牵引保持光缆呈松驰状态,严禁出现打小圈和死弯。
(2)进出光缆,在地下室内爬梯及走线架上应安装光缆进、出标志牌,在 ODF内一般采用红进、黄出PVC胶带包扎作标志。
(3)光缆经由走线架、拐弯点应予绑扎。垂直上升段的绑扎间距不大于1.0m,上下走道或爬墙的绑扎部位垫胶管、避免光缆受侧压。
(4)设备两侧预留光缆长度各20m ,预留光缆采用光缆预留箱盘绕安装在进线室的铁架或墙壁上。


六、光缆接续
1、一般规定
(1)光缆接续前应首先核对光缆的程式、端别,检查纤芯的质量。
(2)光纤接续的环境必须整洁,应在工程车或有遮盖物的环境中操作,严禁露天作业。
(3)接续时采用专用清洁剂除去填充油膏,禁止用汽油清洁,开剥光缆外护层,不得损伤光纤。
(4)在一个中继段内同一根光纤的接头衰减的双向平均值≤0.08db/个。

2、光缆接续
(1)光纤的接续采用熔接法。
(2)光缆光纤接续线序按设计规定执行。
(3)各盘光缆的金属护套、铠装等金属构件在接头处电气断开,光缆加强芯在接头盒连接可靠,电气绝缘好。
(4)进局光缆的金属构件接保护地气,一般在光纤分配架上接单引保护接地。
(5)光缆在接头处重迭12米,每侧各2米为接头盒内光纤盘留和接头损耗,余10米为预留,接头盒内余留光纤每侧不应少于0.8m。
(6)余长光纤收容盘放,盘绕方向应一至,曲率半径符合厂家规定,接头部分应平直不受力。
(7)管道光缆一般采用两端进线方式引入接头盒。
(8)靠近交流电气铁道进行光缆接续作业时,应将光缆的金属构件临时接地,以保障人身安全。
(9)接头盒内应放入袋装防潮剂和光缆接续责任(见下表)卡,光缆接头盒应平放在人(手)孔光电缆托板上,并用塑料绑带或塑料线绑扎固定。


七、光缆中继段测试

1、光纤特性测试
(1)光纤特性测试的内容应包括:
①光纤线路衰减;
②光纤后向散射信号曲线。
(2)测量和测试结果应符合以下要求:
①单模光纤要求在单一模式状态下测量;
②光纤衰减测量应取双向测量的平均值;
③测量的光纤衰减平均值必须符合设计规定的指标,1310nm工作波长,光纤衰减应≤0.36db/km;1550nm工作波长,光纤衰减应≤0.22db/km;
④测量结果应做详细记录,并填入规定的表格中。

2、中继段光纤后向散射信号曲线应符合下列要求:
(1)信号曲线无异常;
(2)全程信号曲线打印记录。


八、水泥砂浆与铁件:
1、人(手)孔墙体与基础应结合严密、不漏水、结合部的内外侧应用1:2.5水泥砂浆抹“八”字。抹墙体与基础的内、外八字角时,应严密、贴实、不空鼓、表面光滑、无飞刺,无断裂等。
2、手孔墙体用一级机制红砖砌筑,墙体的水泥砂浆应使用不低于75号的水泥砂浆,严禁使用掺有白灰的混合砂浆进行砌筑。水泥砂浆用砂应采用天然中砂,粒径≥0.35mm,砂中云母和轻物质按重量不得超过3%,砂中的泥土不超过5%,硫化物与硫酸盐不超过1%,不能含有杂草、树叶、木屑等。混凝土、水泥砂浆配合比见附表2。
3、人(手)孔的内、外墙面宜用1:2.5水泥砂浆抹面,一般规定为:内墙抹面厚度为10-15mm,外墙抹面为15-20mm。
4、人(手)孔内穿钉的规格、位置的预埋应符合设计规定。上、下穿钉应钉在同一直线上,允许垂直偏差不大于5毫米,间距偏差应小于10毫米。相邻两组穿钉偏差应小于20毫米。穿钉露出墙表应为50-70mm,露出部分应无砂浆附着物、无锈蚀、螺母应齐全有效。穿钉安装必须牢固,手孔内安装双边光缆托架。
5、管道窗口宽度大于700mm时,或使用承重易变形的管材,如塑料管的窗口处,应加设过梁或窗套。
6、人(手)孔口圈或盖板应完整无损,车行道人(手)孔必须安装车行道的口圈。


九、管道的保护:
管道穿过沟坎,坡度超过0.8米时,应砌石护坡。
