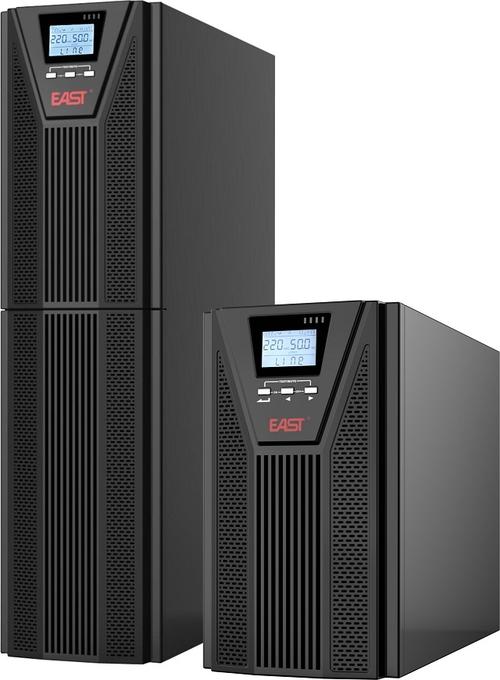

数据中心机房UPS的分类、选择选型与安装时需要注意的几个事项时间：2021-08-03
UPS的选择
UPS的分类
一般情况下，UPS系统分为三大类，为后备式(或离线)、在线互动式和双转换式(在线)。不同的厂商会提供不同配置的UPS，客户根据自己的目标、应用、和功能要求，以及他们的产品差异化的愿望，选择所需要的UPS。
如何购选UPS不间断电源
1、首先要确定您的数据中心的设备是需要的多大功率的，一般来讲普通PC机或工控机的功率在200W左右，服务器在300W与600W之间，其他设备的功率数值可以参考该设备的说明书。只要按要求购买就可以了。
2、其次应了解UPS的额定功率有两种表示方法：视在功率(单位VA)与实际输出功率(单位W)，由于无功功率的存在所以造成了这种差别，两者的换算关系为：视在功率*功率因数=实际输出功率。所以在购买的时候要计算好。
3、UPS通常分为工频机和高频机两种。工频机由可控硅SCR整流器，IGBT逆变器，旁路和工频升压隔离变压器组成。因其整流器和变压器工作频率均为工频50Hz，顾名思义叫工频UPS。
鉴于这些选项，应该如何选择UPS配置
在选择UPS的时候你需要自己的业务需求，同时还要了解自己的财政预算，设定UPS系统的投入资本和运营成本。你还要了解UPS的可用性，那么您选择的UPS系统不应该是那些只能够容忍几个小时的停机时间。您的UPS配置的选择应与您的可用性需求相一致，并应根据数据中心停机的潜在损失，设置您的预算。
一、冷却基础设施
根据选择的UPS系统，给您的设施增加冷负荷。对于大型数据中心来说，甚至UPS效率降低一个或两个百分点都可能转化为大量的热量，多余的热量必须去除，以保护设备。您现有的基础设施可以处理这个负荷吗，或者您的UPS有必要升级吗?
二、空间
UPS系统占用宝贵的数据中心地面空间，所以确保您选择的配置不会要求在您的设施中增加更多的空间。现在的机房可以说是一寸土地一寸金，所以UPS的大小也是格外重要的。
三、冗余 您有一个临时的备份电源系统(UPS)，那么为什么不备份您的备份呢?如果可用性是设计的关键考虑，那么冗余是必要的。增加后备式UPS，可以避免单点故障，从而提高电源系统的可靠性。
一个通常的备份配置为N +1(例如，如果您需要六台UPS运行您的数据中心，那么N +1的设计涉及七个装置)，其他的包括2N(所需要装置数的一倍)、2N +1等。
更多的冗余可以提高可靠性或可用性，但同时也需要更多的设备成本(较高的资本性支出)，更多的地面空间(取决于配置)和更低的效率。
四、设计复杂性
简单的设计往往是不太容易出现人为的错误和独立的故障，但他们可能还缺乏一些您更愿意在UPS系统中看到的功能。
例如，在线互动式UPS系统中的开关，是潜在的故障点，在双转换设计中，就不存在这个故障点。此外，复杂的设计与简单的设计相比，可能需要更多的维护(或简单地说，就是维修成本较高)。
五、模块化 如果您预期您的IT需求会增长，那么应该考虑模块化的方法。“超前购买”，购买比你现在需要的更多的设备，将花费你更多的资本支出、存储空间和潜在的运行费用。模块化方法允许你在需要时，添加基础设施，避免需求增长后，以前的设施变成废物。
UPS的安装
UPS的三大基本功能：稳压，滤波，不可间断。
在市电供电时，它是稳压器和滤波器的作用，保证设备正常工作；在市电中断时，它又可以通过把它的直流供电部分（电池组，柴油发电机等）提供的直流电转化为完美的交流电供负载使用，其中由市电供电转电池供电一般为0时间切换，这样就使负载设备在感觉不到任何变化的同时保持运行，真正保证了设备的不间断运行。
一般UPS厂家会向用户提供完整、详细的UPS安装要求和注意事项，只有符合这个要求，才能保证UPS供电系统正常工作。
用户为UPS提供的输入市电其波动值一般要小于UPS标称的允许市电波动值，例如某型号UPS标称允许市电输入电压波动在220V+20%，那么此项可要求用户市电波动在+15%，这样有利于UPS正常运行；零地电压一般要求在不带负载时小于1.5V，带满载时小于2V，工程师也可根据现场情况及负载要求提出此值。 UPS为了消除共模干扰，零、火线对地之间都加了滤波电容，零、火对地都有电流，可能造成零、火线上电流不等，从而使带漏电的断路器跳闸。所以UPS前级及负载回路不能装带漏电保护的断路器，以免造成UPS及其负载意外掉电。这里要指出的是，用户配UPS的主要目的是为了重要设备如计算机等的安全运行，而不是为了保障人员安全，所以也不应该对线路中带电部分如插座、断路器等频繁插拔、开合。 为了消除干扰，大多数UPS的输入零线与输出零线是隔离的或者是经过扼流圈的，所以在做UPS配电时不能把UPS输出（即负载）的零线接到输入配电的零线母排上。用户可将UPS输出（负载）零线接到单独一条零线排上。某些品牌的UPS在UPS内部输入零线与输出零线直通，就可以把输入零线与输出（负载）零线接到同一母排上。
UPS输入断路器是专为单独控制UPS输入电源的通断的，所以UPS输入断路器的下口不要再接其它的用电设备，以免影响UPS输入电的正常通断。 在为UPS选配输入输出断路器时，首先要求断路器标称的额定电压要符合UPS的额定输入输出电压，如单进单出UPS可选单极（或N+1，或两极）额定电压为AC220V或250V的断路器，三进三出UPS可选三极（或N+3，或四极）额定电压为AC380V或415V的断路器。要注意断路器的额定分断能力ICU要符合UPS厂家的要求，一般小型UPS为10KA或6KA，大中型UPS都要求在30KA以上。 UPS与外接长延时电池之间连线不宜过长，否则在电池连线上损失的压降过大。另外，用户往往十分注意UPS主机工作的环境温湿度，电池与主机一同放置可使电池也得到良好的工作环境。 建议用户为UPS及其负载单独设置配电盘（柜），以便于对UPS及其保护的负载进行集中、可靠的控制。此配电盘（柜）要符合国家相关标准。
|
