数据中心机房的气流组织与冷热通道设计的关系关系

时间:2021-10-08      【作者】 admin    阅读

将冷热空气有效的隔离,让冷空气顺利的送入通信设备内部,进行热交换,将交换产生的热空气送回至空调机组,避免不必要的冷热交换,提高空调系统效率,以减少机房运行费用,是目前数据中心里急需解决的难题。



要想规划好冷热通道,那么就要熟悉数据中心机房中的几种主要的气流组织形式。



如何规划好数据中心机房气流组织,有着非常重要的意义,它是对机房内现有的不合理的气流组织,进行归纳分类、根据不同类型,进行合理改造。

数据中心机房的气流组织与冷热通道设计的关系关系

机房中的几种气流组织形式



我们根据多年的规划气流组织经验,将数据中心气流组织分为以下四种形式:即机房气流组织形式、静压仓气流组织形式、机架气流组织形式、IT设备气流组织形式。



1.机房气流组织形式

由于机房本身的结构,或机房内其它设备已确定了的位置,要求空调设备只能按一定的送、回风方式以获得最佳制冷效果。

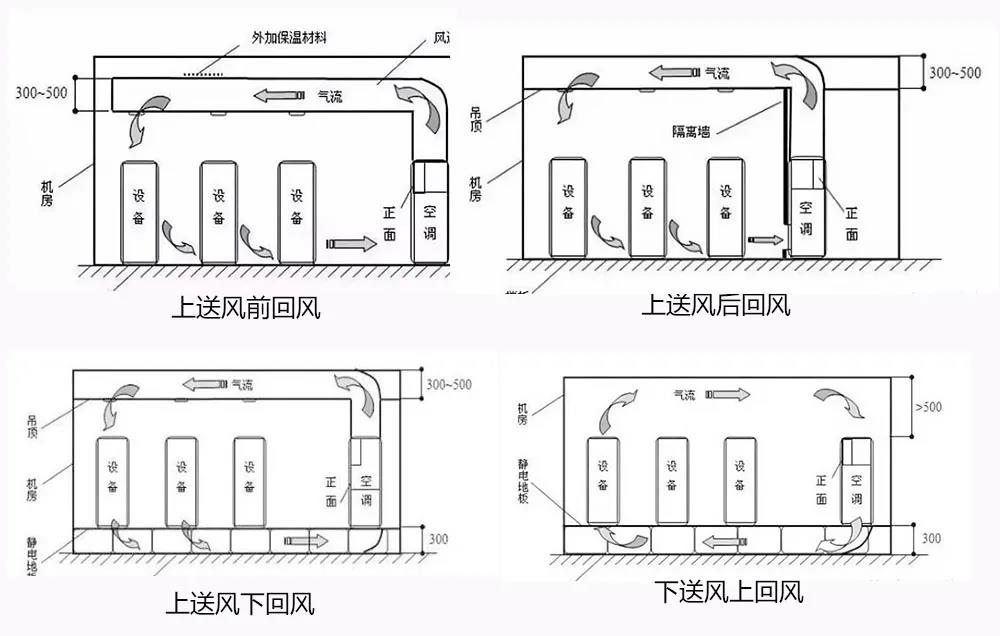

可根据机房的结构和用户要求提供4种不同的送、回风方案。

数据中心机房的气流组织与冷热通道设计的关系关系

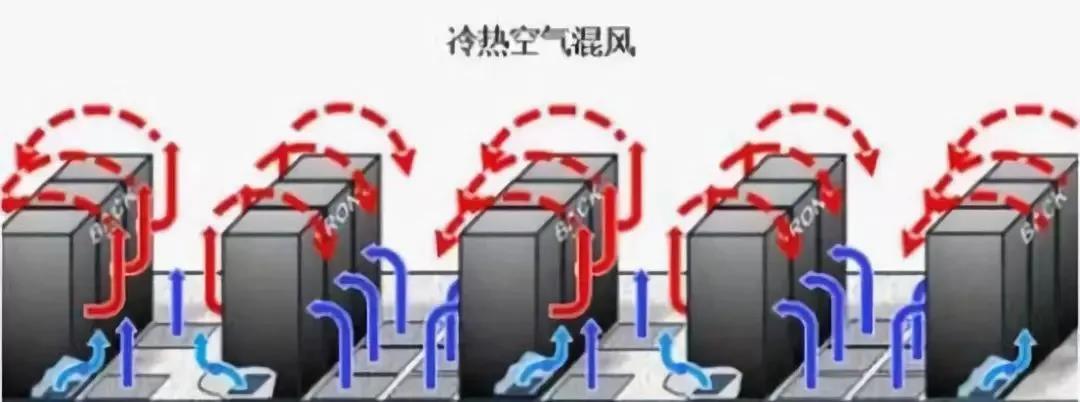

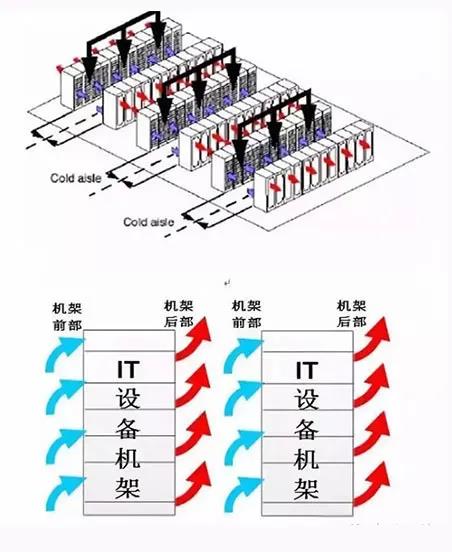

同时,机房内部机柜的摆放形式不同,其气流组织也是不同的,如下图所示:

数据中心机房的气流组织与冷热通道设计的关系关系

2.静压仓气流组织形式

数据中心的静压仓是为了保证有足够的送风压力而设计出的一个压力容器。



它是精密空调送出的冷风所经过的第一道气流路径,它的压力以及精密空调的送风速度都是不可忽略的。

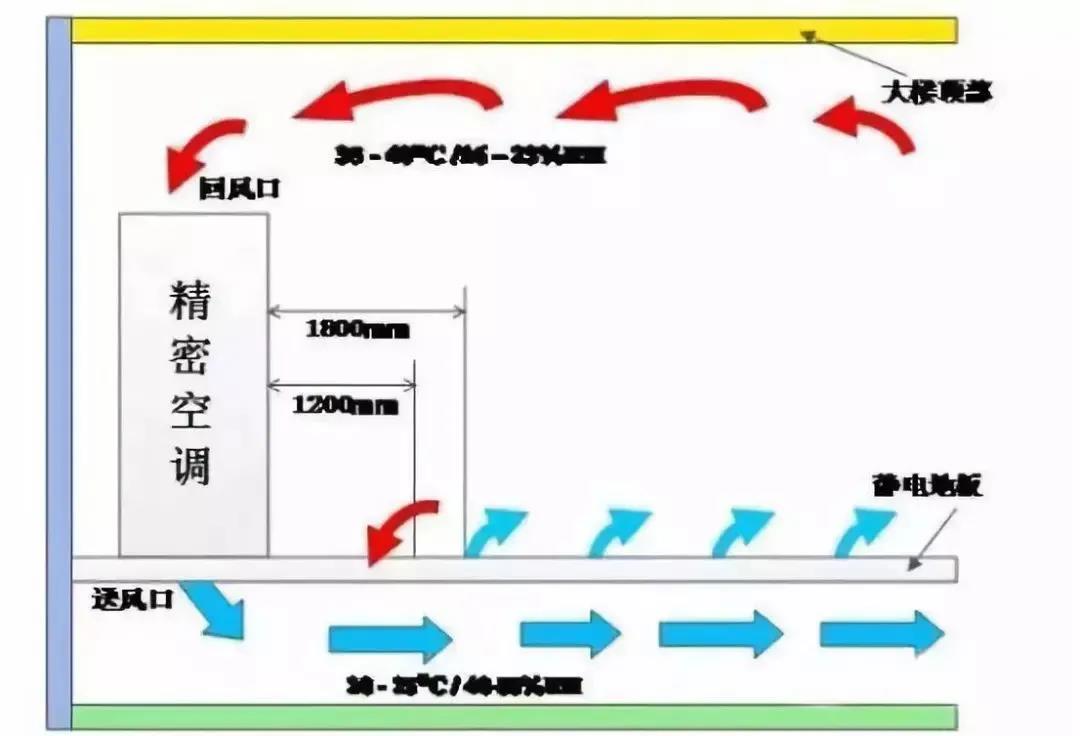

对于下送风,地板下为静压箱,所需要的是静压,只有保持静压箱中有足够的静压且静压的分布趋于相对均匀,才能保证每个机架的气流量。下图是它的典型气流组织示意图:

数据中心机房的气流组织与冷热通道设计的关系关系

3.机架气流组织形式

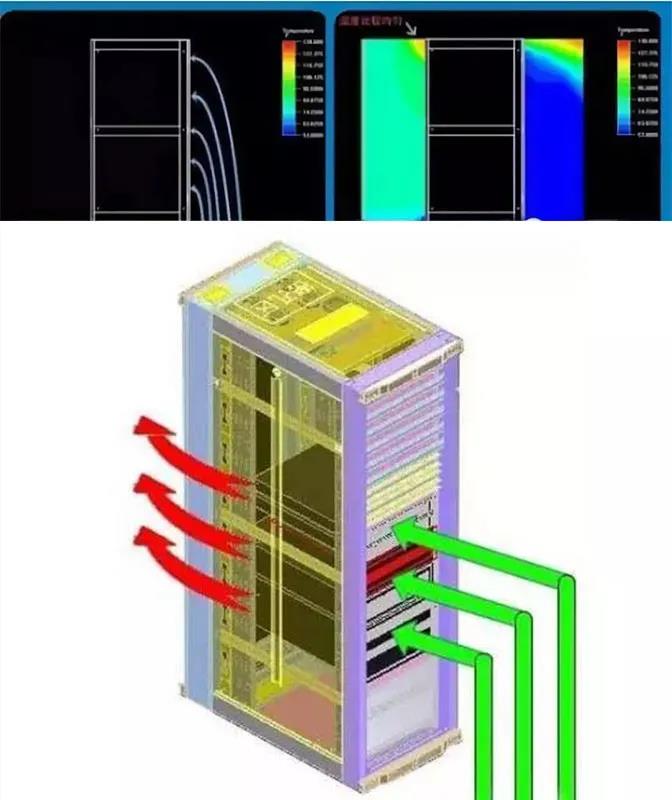

机架是数据中心为IT设备提供可靠的物理运行微环境场所。机架气流组织形式显得非常关键,它是精密空调送出的冷风给IT设备所经历的最后一道气流路径,其气流组织示意图如下:

数据中心机房的气流组织与冷热通道设计的关系关系

4.IT设备气流组织形式

设备内的气流组织虽然不是数据中心设计人员所考虑的问题,本应交给设备制造商解决。



我们应关心设备是否是前进风、后排风,还有排风位置是在服务器的左侧还是右侧。

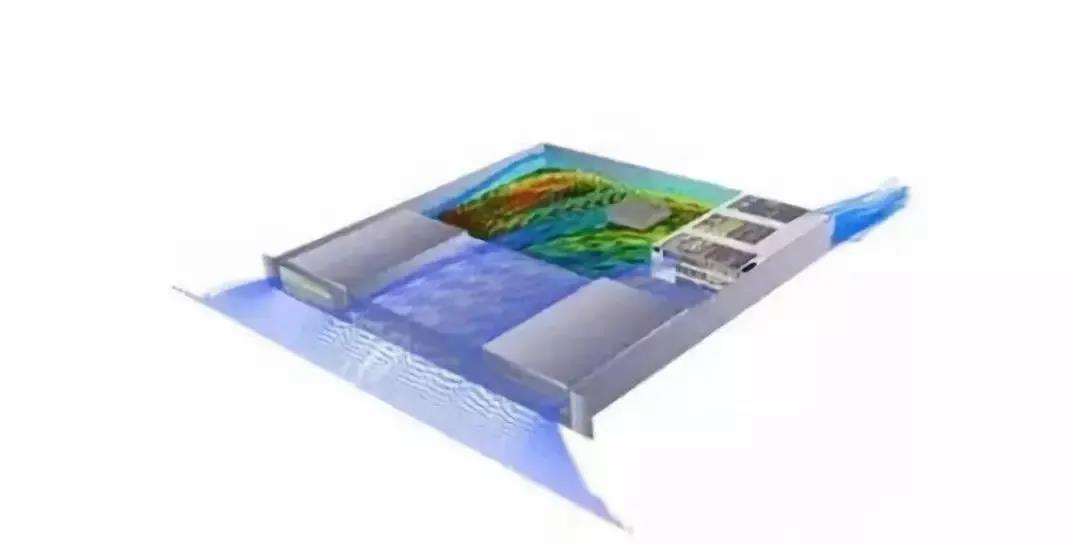

因为设备排风的方向对气流组织的影响还是很大的,IT设备的气流组织图如下:

数据中心机房的气流组织与冷热通道设计的关系关系

如何规划这些气流组织



合理规划数据中心气流组织最终目的是为了给IT设备快速散热,提高空调资源利用率,减少不必要的冷源浪费,提高数据中心PUE值。



前面我们已经对数据中心的四大气流组织形式进行阐述,现在就按照这四个方面进行相应的冷热通道气流组织的合理规划。



1.规划IT设备气流组织

(1)了解我们所使用IT设备,了解它的用电功率及损耗、发热功率、风扇的进出风及温差情况,单台设备所需要的风量计算等等。



(2)利用以上数据,计算机架、机房的总体功率及发热量,得出整个数据中心所需要的热量,并以此数据来选择精密空调的容量。



2. 规划机房气流组织

(1)数据中心精密空调应采用地板下送风、上回风方式。



(2)精密空调的制冷量应该根据IT设备的总制冷量来进行计算。



(3)IT设备应采用上走线、网格桥架的方式,改善空调回风效果。



(4)离精密空调最近一侧的机架边缘与其的距离不能低于1200mm。

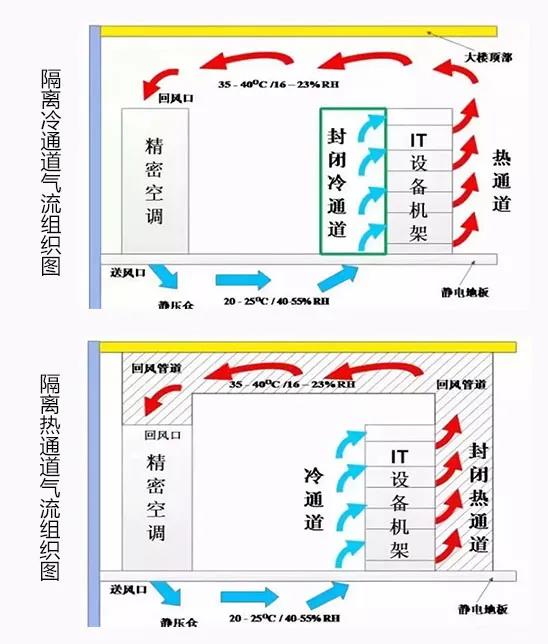

(5)计算机设备及机架采用“冷热通道”的布置方式。

数据中心机房的气流组织与冷热通道设计的关系关系

3.规划静压仓气流组织

(1)确保架空地板下的送风风速控制在1.5~2.5米/秒。活动地板净高度不宜小于400mm。



(2)架空地板内不应布放通信线缆,空调管道和线缆不应阻挡空调送风。



4.规划机架气流组织

(1)保证机架的进风口与出风口隔离,即使在IT设备没有到位的情况下,应该用挡风板将没有用到的位置封闭起来。



(2)机架的19英寸外的两侧位置必须要密封起来,所有的线缆通过理线器从机架后端进线。



(3)在机架的顶部尽量不布置IT设备,尽量不要将走线塞满后部空间。



小结



要是想规划好数据中心机房的冷热通道,首先就要了解机房内的气流组织是何种形式,然后根据这种气流组织的特点制定合理的方案。
