视频监控系统三种常见的视频监控系统集中式存储架构

时间:2021-11-19      【作者】 admin    阅读

前言:现在的网络视频监控系统有三种常见的存储方式,你都熟悉吗?

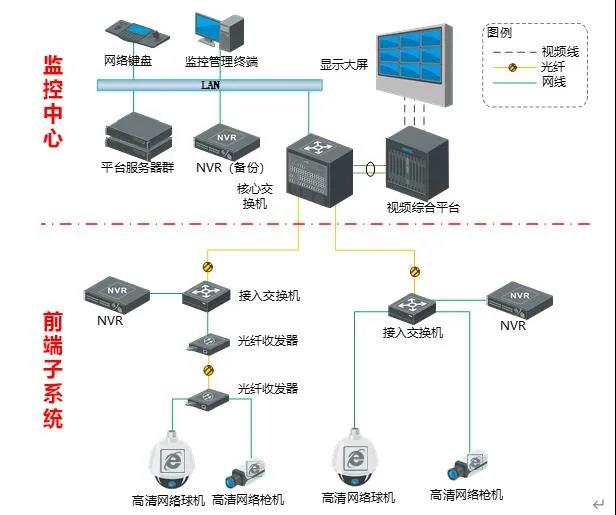

IPC+NVR分布式存储架构

1、前端部分

前端支持多种类型的摄像机接入,系统可配置高清网络枪机、球机等,前端网络摄像机将采集的模拟信号转换成网络数字信号,按照标准的音视频编码格式及标准的通信协议,可直接接入网络并进行视频图像的传输。

2、传输网络部分

前端与接入交换机之间可通过3种方式连接:光纤收发器的点对点光纤接入方式,直接接入交换机方式(距离100米以内),点对多点光纤PON接入方式,将前端信号汇聚至中心的核心交换机。

3、监控中心部分

系统在接入交换机处配置NVR对高清视频图像进行存储,解决数据落地问题,另外在监控中心配置用于故障备份的NVR,提高存储可靠性。监控中心配置视频综合平台,完成视频的解码、拼接,通过部署LCD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台,实现统一的管理平台、统一的切换控制系统和统一的显示系统,实现对整个系统的统一配置和管理。

4、平台部分

应用管理平台部署在通用服务器上,可以对视频监控设备和用户进行统一管控,并实现浏览、回放、下载等视频应用。

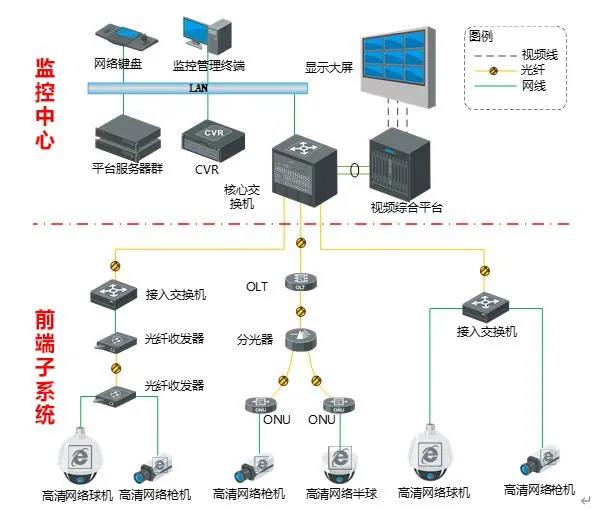

IPC+CVR集中式存储架构

1、前端部分

前端支持多种类型的摄像机接入,系统可配置高清网络枪机、球机等,前端网络摄像机将采集的模拟信号转换成网络数字信号,按照标准的音视频编码格式及标准的通信协议,可直接接入网络并进行视频图像的传输。

2、传输网络部分

前端与接入交换机之间可通过3种方式连接:光纤收发器的点对点光纤接入方式,直接接入交换机方式(距离100米以内),点对多点光纤PON接入方式,将前端信号汇聚至中心的核心交换机。

3、监控中心部分

监控中心采用CVR对高清视频图像进行存储,解决数据落地问题。另外,监控中心配置视频综合平台,完成视频的解码、拼接,通过部署LCD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台,实现统一的管理平台、统一的切换控制系统和统一的显示系统,实现对整个系统的统一配置和管理。

4、平台部分

应用管理平台部署在通用服务器上,可以对视频监控设备和用户进行统一管控,并实现浏览、回放、下载等视频应用

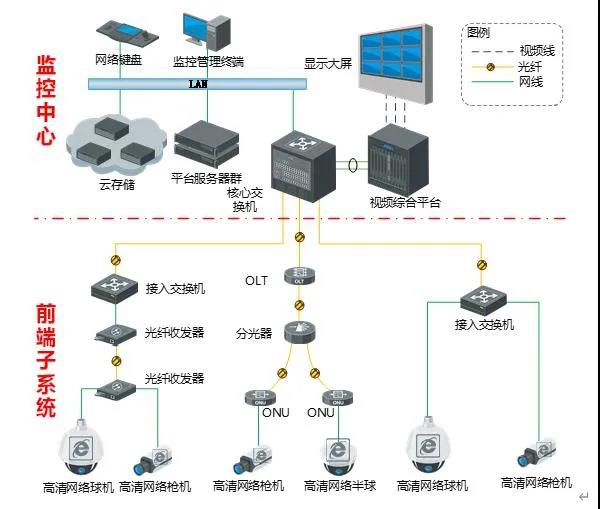

IPC+云存储集中式存储架构

1、前端部分

前端支持多种类型的摄像机接入,系统可配置高清网络枪机、球机等,前端网络摄像机将采集的模拟信号转换成网络数字信号,按照标准的音视频编码格式及标准的通信协议,可直接接入网络并进行视频图像的传输。

2、传输网络部分

前端与接入交换机之间可通过3种方式连接:光纤收发器的点对点光纤接入方式,直接接入交换机方式(距离100米以内),点对多点光纤PON接入方式,将前端信号汇聚至中心的核心交换机。

3、监控中心部分

监控中心采用视频云存储对高清视频图像进行存储,解决数据落地问题。另外,监控中心配置视频综合平台,完成视频的解码、拼接,通过部署LCD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台,实现统一的管理平台、统一的切换控制系统和统一的显示系统,实现对整个系统的统一配置和管理。

4、平台部分

应用管理平台部署在通用服务器上,可以对视频监控设备和用户进行统一管控,并实现浏览、回放、下载等视频应用。
