弱电工程中怎样计算声场有效覆盖面积？扬声器与功率放大器选配关系？怎样进行线路安装？

一

扬声器的布局设计应根据服务区域的体型.空间高度.环境噪声和扬声器的最大声压级等参数综合考虑；另室外扩声系统还受到气候条件,风向和环境干扰等影响。

分散式供声系统能获得均匀的声场。由于扬声器与听众之间的距离近, 故可保持较高的直达声与混响声的声能比，在混响时间较长的条件下也能获得较好的清晰度，不容易发生回声问题.

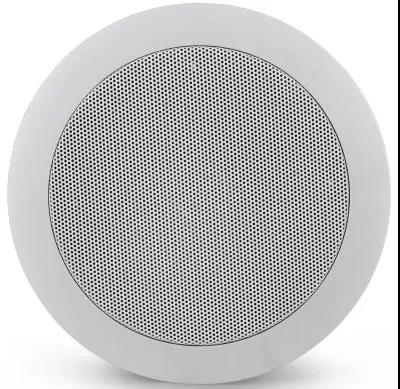

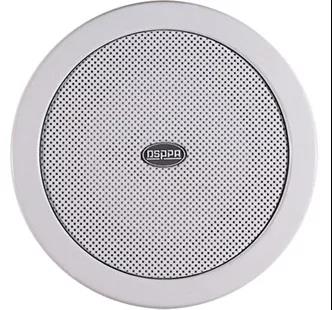

分散式供声系统有三种形式：第一种是天花扬声器单元的分散式供声；第二种是以音柱或音箱为供声单元的分散式系统；第三种混合分散式供声系统。

8-15W

根据声压级随传播距离的增大而迅速衰减和指向特性偏轴方向的声压级随偏角增大而逐渐减小的特性,我们设扬声器的指向角a=90度；

单个扬声器覆盖面积为S1 需要覆盖面积S ；

空间高度H ；

人的身体高度1.5米左右 ；

如上图所示S1=0.785{2(H-1.5)}2,按80%覆盖分布,需要的扬声器总数量N为: N=S/S1

另外我们知道功率每倍升一次，声压级会提升3dB；而距离每倍增一次声压级会衰减6Db。为使听众能获得良好的清晰度,要求听众的直达声声压级要高于环境噪声声压级。

例如，一个高度H=4m ，环境噪声为45dB的商厦采用天花扬声器分散式供声，选择海量OTEWALD192的天花扬声器，它的额定功率是3W ， 灵敏度为 91dB . 1W . 1m ， 要求直达声声压级高于环境噪声 35dB ,即45dB+35dB=80dB 。3W扬声器在离扬声器口1M处的最大声压级为(91+4.8) /dB=95.8dB(3W的功率分贝为4.8dB) 。(H-1.5)=2.5M高度的距离衰减为-9dB{(2.5-1)/1=1.5倍*6=9dB}，因此到达听众耳朵高度的最高声压级为95.8-9=86.8dB ,可满足良好的清晰度的要求。

根据上图A还可算出天花扬声器之间的间隔距离为2(H-1.5)=5M。使用音柱和音箱或混合分散式供声时也可按类似方法计算其间隔距离和声压级等参数。

扬声器的效能能否充分发挥,主要取决于其驱动放大器---即功放 。功放的技术指标主要有输出功率 ；非线性失真 ；频响等待。功放的不失真输出功率应不小于扬声器额定功率的总和 ，1.2-2.0倍为最佳选配。功放的输出功率过大时，不仅容易损坏扬声器且浪费投资 。这是容易理解的，但功率不足的危害却往往被人忽视 。当功放功率不足时 ，系统很容易进入饱和状态 ，从而导致严重失真及功放机保护 。尤其值得注意的是 ：一旦功放产生削顶失真 ，除危及功放本身外 ，还会衍生出大量高频分量 ，极易烧毁扬声器中的高频单元。

公共广播系统由于传输距离比较远，普遍采用定压输出输入传输方式，为了保证号在线路上不产生太大的衰减，安装线路时要根据传输功率、传输距离、连接方式等进行合理选择，为了达到消防要求，线管采用铁质或阻燃PVC。

另外，设计时，每一路终端采取并联接法，接于同一个功率放大器的各终端（线间变压器和扬声器）的总阻抗小于或等于功率放大器的额定负载阻抗值。为使声场达到预定的均匀度，可调节喇叭（线间变压器）上0V-70V或0V-100V输入的两个档位，视具体情况而定。
