前言：在综合布线领域所涌现出的众多新技术当中，智能布线技术无疑是最为引人注目的一项。在实际应用当中，这项技术经常被广大用户和从业人员称为“电子配线架”。那么，电子配线架在安装应用中需注意什么问题？

一

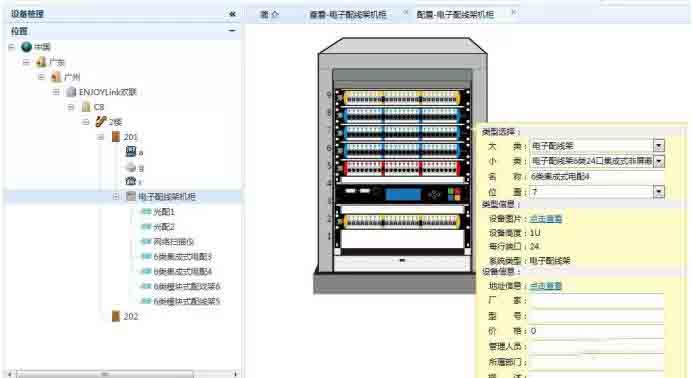

电子配线架由硬件和软件两大部分组成，电子硬件的机制监测配线间中的连接情况，软件则记录整个网络中所有设备的文档资料。它的特点就是通过将管理元素全部电子化，实现对布线系统的直观、实时和高效的无纸化管理。智能管理系统的工作原理可以概括如下：利用智能型配线架（即电子配线架）和智能型跳线，将网络连接架构及其变化自动传给系统管理软件，管理系统将收到的实时消息进行处理，用户通过查询管理系统，便可随时了解布线系统的最新情况。

电子配线架核心的功能就是全监视。这也就意味着，只要有人动跳线，电子配线架就应该马上探测到，并把新的链接关系自动地记录下来并更新到链接数据库里。

目前，电子配线架的功能实现技术有两种：

（1）端口检测技术。即端口内置了微开关，采用标准跳线接入端口即可有感应。

（2）链路检测技术。依靠跳线中附加的导体，通过跳线中的附加接触形成回路进行检测。

这两种技术的共同点是：管理信号与物理层的通信无关，智能布线系统的运行不影响铜缆或光缆的物理层通信。通常管理信号通过独立的总线系统和相关信号接收或采集设备通信完成管理工作，随着项目和信息点的扩大需要增加信号接收或采集设备的数量。

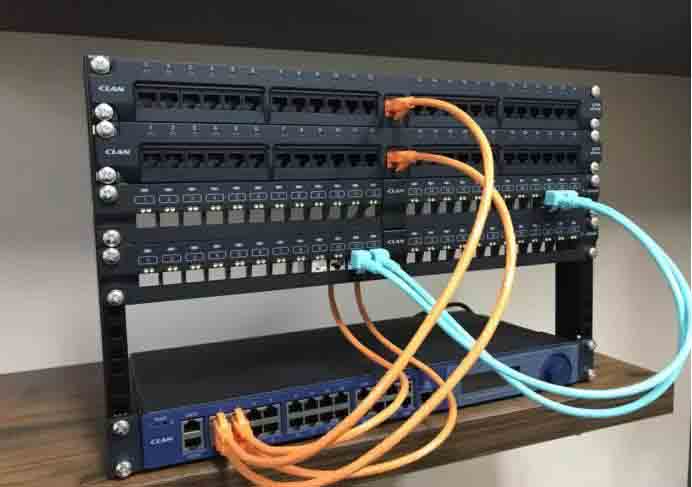

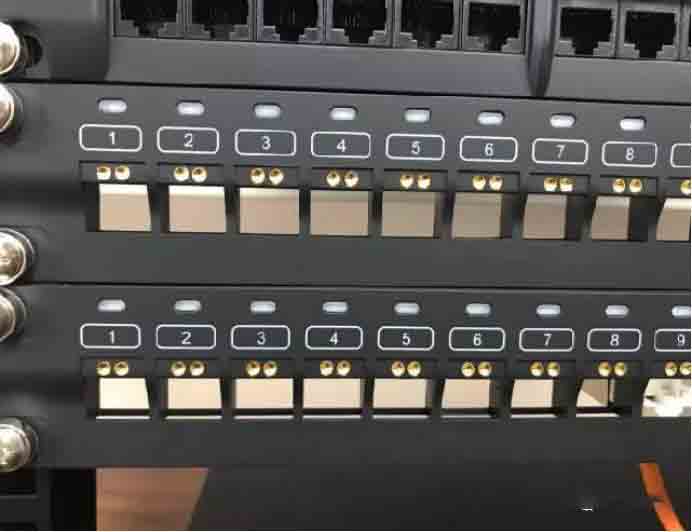

现在，除了个别厂家依然采用端口检测型的工作原理外，大部分的电子配线架都是链路检测型。因为端口检测型的电子配线架系统只能检测到配线架上每个RJ-45端口有没有跳线插进来，而这个端口与另外哪个端口相连接却无法知道。而链路检测型电子配线架系统却不然，链路检测的工作原理是利用第9针跳线的技术将跳线两端的两个RJ-45端口形成回路，链路检测就是检测这个回路是否连通，这样就达到了实时掌握所有端口直接的链接关系。

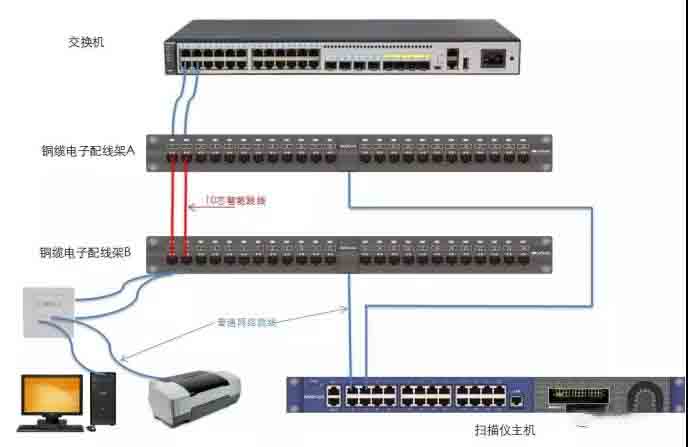

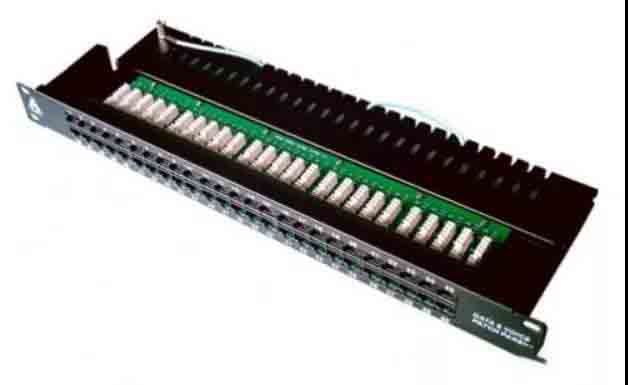

按布线结构，电子配线架可以分为单配线架方式（Inter Connection）和双配线架方式（Cross Connection），按跳线种类可分为普通跳线和9针跳线，按配线架生产工艺可分为原产型和后贴传感器条型。

二

目前电子配线架技术已经发展到一个相对成熟的程度，可以保证设计功能的实现以及系统的稳定运行。通过不断的改进软硬件设计，现在的电子配线架在人机界面、软件功能以及与网管软件的接口方面已经做得比较完善。而且其技术发展已经由功能性的指标向更高一层的目标升级，如绿色和环保等方面，更加适用于数据中心等需要对大量信息点进行管理的场所。

电子配线架不仅具有普通配电架特性，又能实现以下功能：

1、通断实时监测功能，监视和管理所有通断链路的所有完整信息，不仅仅是包括其通断状态，而且能对其通断端口的位置做准确定位；

2、实现的对系统端口增加，移动和改变的实时监测功能；

3、可以有效控制和实时发现非授权的任何操作；

4、可以实现对端口应用的监控，避免端口的浪费，来达到对客户资产的有效管理；

5、可以实时观测所有端口（包括配线和网络交换）的运行状况，做到对错误信号的实时检测，并且对运行状态自动生成打印的中文报告单，方便领导的审阅；

6、能查询所有设备的上层信息（IP 地址和MAC 地址）对所有的设备进行准确定位，并和其物理端口位置相连接，并且能通过设备的IP 地址和MAC 地址查询设备的详细信息；

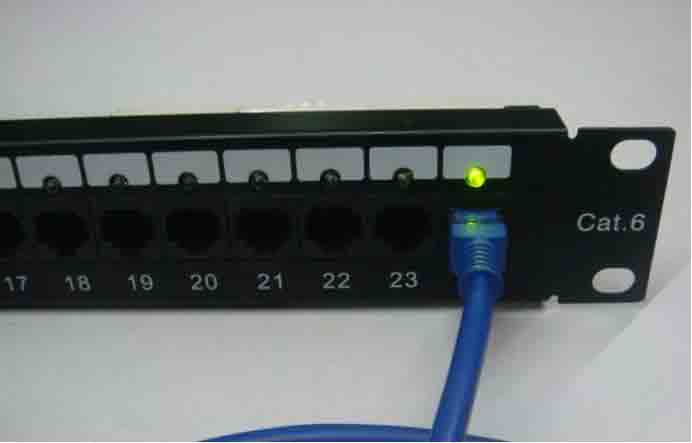

7、通过该种方式查找所有在终端的非法和无授权的设备。可以实现在IT SERVER 上的控制指令的发送电子工作单，通过现场的控制板做到对系统连接和通断任务的准确操作，任何错误的操作均能立即发现并得到更正。并在现场通过LED 灯的显示帮助完成所有转接，避免造成错误和浪费人力；

8、对有权限控制的站点完成整个链路的安全防范需求，对安全链路的保护，对设定的安全链路（重要的首要的链路），能通过三个步骤确定其是否正常工作，是否有故障，并且能防止在物理链路上对其的非法拔插，如有非法操作，能迅速通知IT 管理人员，在系统操作平台上对安全链路有授权保护，只有具有授权的管理人员才能对其进行派发任务的操作，没有授权的任何人员都无法对其派发任务。

三

电子配线架的最大优点就是能大大的减少人工操作会引起或存在漏洞的误差，工作人员再也不用看着繁乱的线缆愁眉不展了，尤其是在多网融合的布线系统中，电子配线架的出现大大减少了多网融合的困难。但是，目前电子配线架的市场价格或许会是阻碍它得到普遍应用的一个大难题。

任何一个工程，只要用到配线架的都需要用到电子配线架，但是需要从他们的经济考虑和维护工程量、对网络安全以及其他各种情况，来考虑是否使用电子配线架，通过各方面的考虑之后，选择其中最好的方案这才是理智的。电子配线架技术的应用在目前布线市场上的比重还不是很大，在中国，现在很多数据点超过8000个点的新建工程还是用的是普通配线架，这可以归结为以下三个原因：

1、普通配线架对于物理基础设施的损坏率不高；

2、整个网络系统的维护本身就是一个未知工作量，需要的人员也是经过分析的，实际上对于整个网络系统在布线维护上工作量不是很大；

3、普通配线架的管理方面做得很到位，各种维护人员的维护部分很明确，且他们有在没有电子配线架的情况下对于问题的判断能力，这些都是很好的资源，这些资源也是具有价值的，可以用价值去衡量的。

但是如果有了电子配线架，他们的工作效率就会提高，对于物理设施的故障就会及时了解，就会主动去维护，而不是经过的报修的过程，而且对于物理设施的问题有相关记录，做到有据可查。

可以肯定的是，随着电子配线架技术的成熟及相对于普通配线架的价格越来越低的趋势，它的比重会越来越大。考虑到电子配线架的价格问题，目前电子配线架主要集中应用于政府机关、金融建筑、大型企业联网建设等。

四

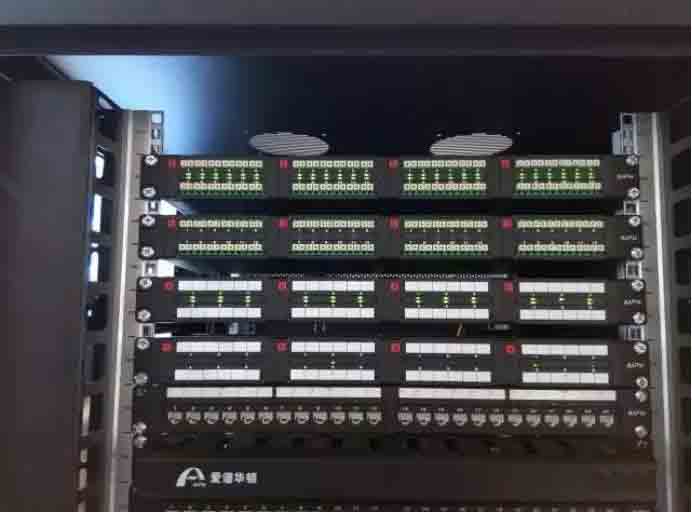

由于电子配线架的大部分设备都在机房和弱电间，机房部分的配线架的安装没有问题，但是弱电间的安装需注意弱电的环境。在某些北方的室外弱电间的温度可能在0摄氏度以下，而电子配线架的LED等一般采用工业级或者民用级的标准，他们的标准在0摄氏度以下会不能工作，这样电子配线架的意义可能不存在。

在电子配线架的工程验收中，电子配线架涉及到硬件和软件，在中国还没有明确的验收标准，如何确认验收的标准是一个急需解决的问题。电子配线架需参照其他国家的标准来验收，而电子配线架行业需要首先提议可行的验收方案，和相应的行业标准。

由于电子配线架还未大范围普及，在对于它的功能认知和操作使用上，还缺乏认识。所以电子配线架如何使用是一个相当棘手的问题，很多工程使用了电子配线架，但是网络维护人员并没有使用他，网络维护人员也不知道怎么去用。通常综合布线的维护都是有网络维护部门来进行的，而网络维护人员不知道有电子配线架这回事，所以电子配线架需要有培训课程，而这类课程需要是网络维护人员的必修课，如果国家对网络维护人员的考核中有此项科目，那么就不会出现电子配线架的资源浪费。

此外，电子配线架的接口不匹配、光纤模块不兼容等问题，也是综合布线行业需要解决的问题。

以上就是电子配线架在安装应用中需注意什么问题的全部内容了，尽管市场上对电子配线架的价格、性能等方面还有一些误解，但智能布线系统的步伐也绝不会停在当前，它会变得更符合市场所需。
