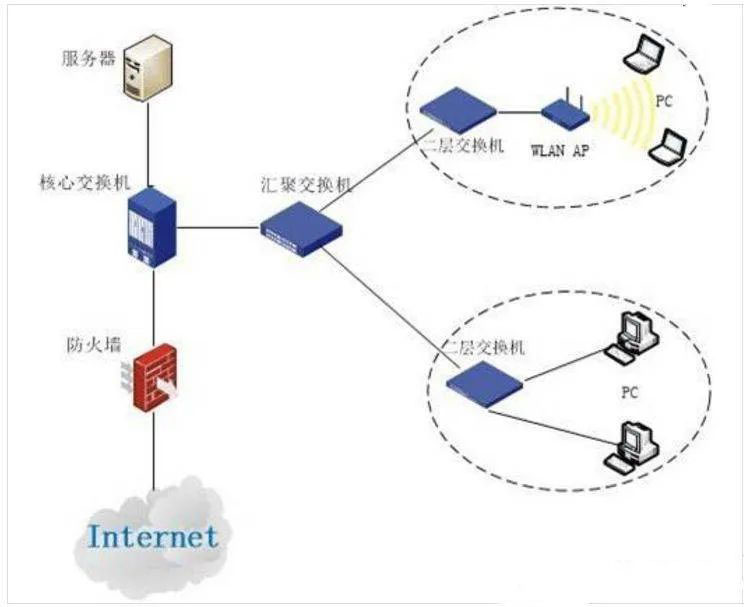

一、校园网络组网

1、核心层核选用多层路由交换机作为核心交换机，连接服务器进行数据管理，通过防火墙连接到互联网。

2、汇聚层则选用性能较强的三层交换机，向下提供100Mbps带宽。

3、接入层选用普通的二层交换机，提供100Mbps到桌面，可以通过WLAN/AP连接PC或者直连PC。

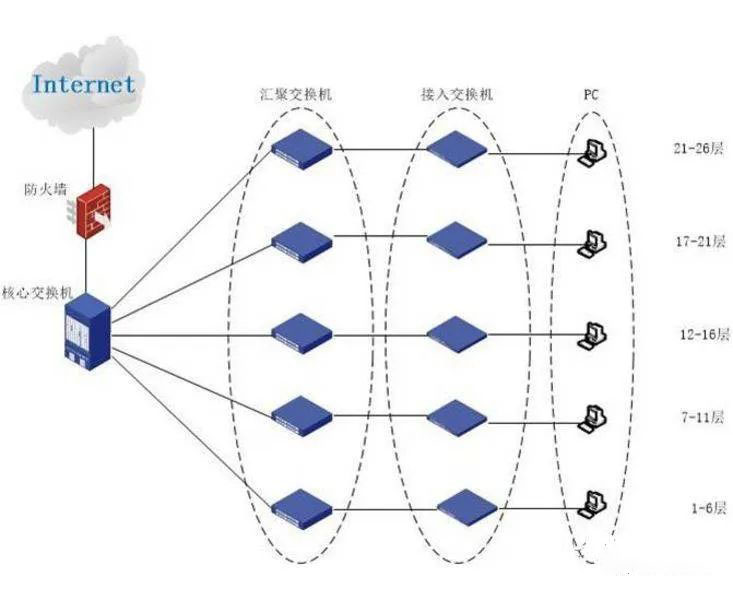

二、商务大厦网络组网

1、网络中心设在大厦1层，核心交换机通过光纤下连5台汇聚交换机。

2、汇聚层由5台汇聚交换机组成，配备1000Mbps光纤模块，分别放在1层、7层、12层、17层和21层。

3、接入层由若干台接入交换机组成，分别接入每层PC。

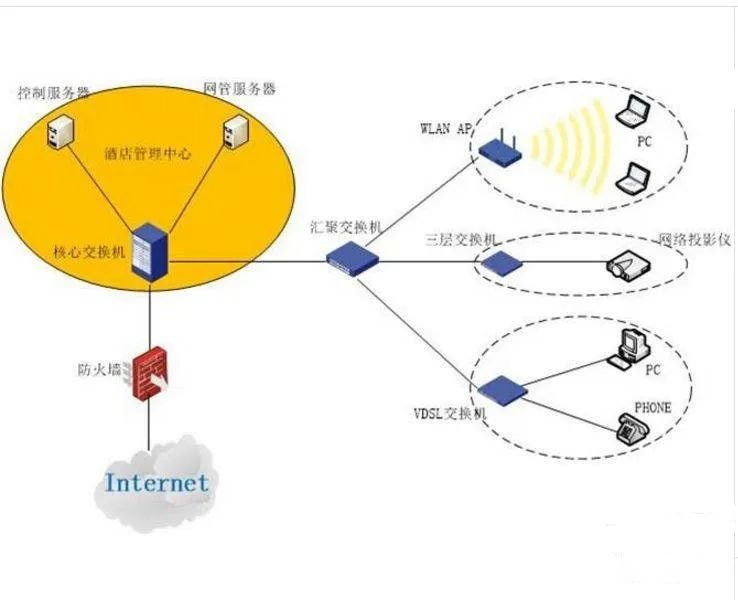

三、酒店宽带网络组网

核心交换机采用三层交换机，可以支持VDSL、ADSL及LAN等不同的模块。

在QoS和安全保证上，核心交换机可以基于端口、VLAN等设定优先级，在治理模块、电源上提供冗余保护，保证整个网络的安全运营。

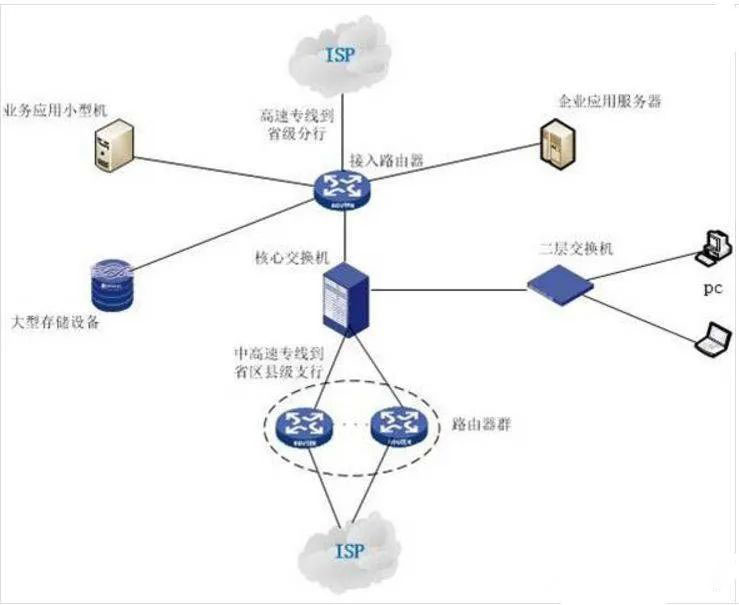

四、金融行业网络组网

1、构成银行网络核心层设备主要有三层以太网交换机和路由器。

2、核心交换机具有2个1000Mpbs以太网上行插槽，能够支持光纤模块和不同的Plug-in-Cards,可以为E1、T1、ISDN、BRI、异步和同步通讯提供广域网连接。

3、核心交换机包括二层交换功能，带有IEEE 802.1Q VLAN标签、802.1p通讯优先排序以及IGMP探测；包括三层IP静态路由、RIP、RI。

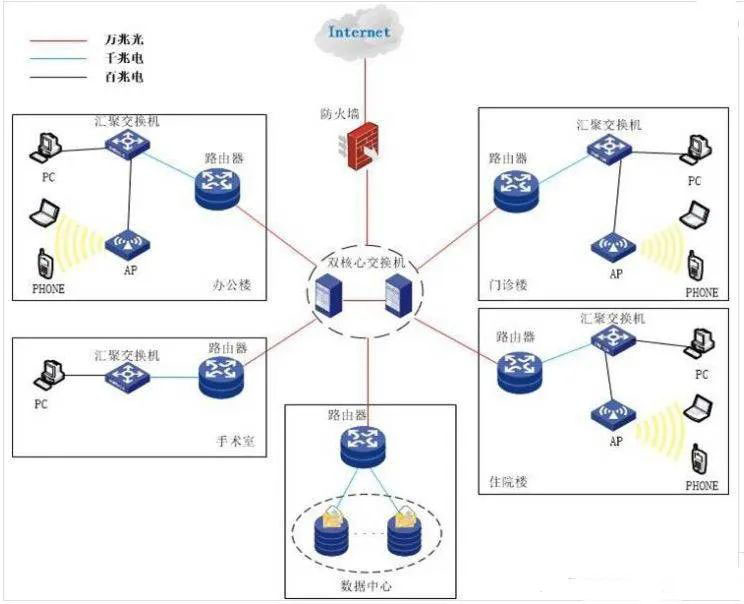

五、医院网络组网

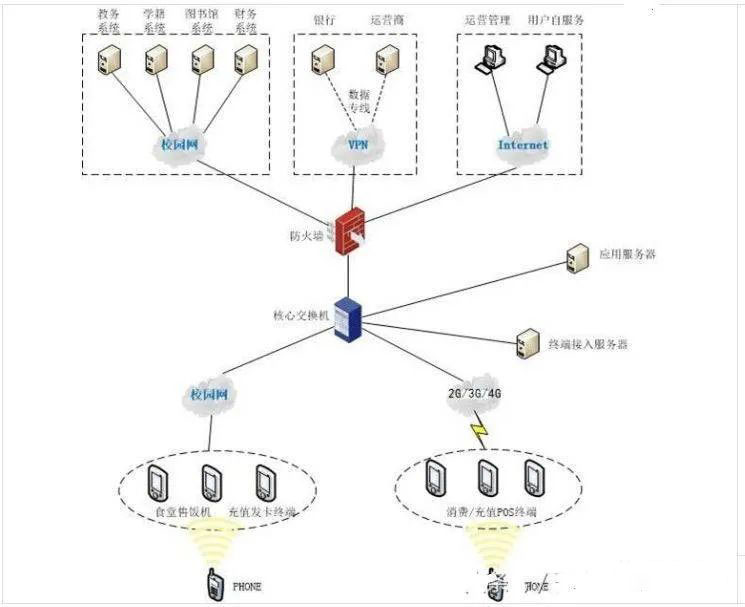

六、物联网组网

1、发卡充值机：

IC卡读写器，USB传输数据和取电，读写卡时间为0.1秒，读卡距离2- 6CM，可读写MIFAREONE，MIFARE LIGHT等非接触式IC卡。

2、消费pos机：

台式消费终端，普遍应用于学校食堂就餐，大型零售连锁商店持卡消费，大型连锁快餐店持卡消费、餐饮、娱乐场所消费、网吧以及各种会所、场馆门票管理等。

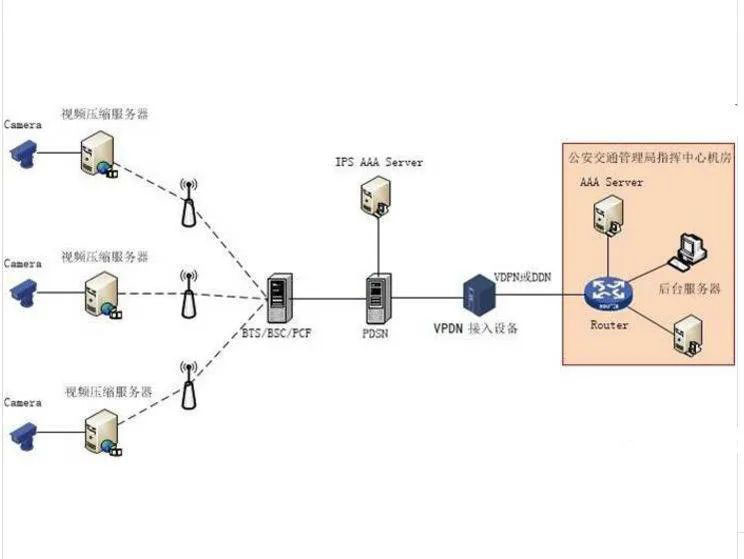

七、电子警察无线网络组网

1、采集端：

由摄像头和视频服务器相连，视频压缩服务器后通过无线路由器相连，与监控中心建立连接。

2、承载网络：

可根据实际情况选择CDMA/EDGE/TD-SCDMA等无线网络作为承载网。

3、中心端：

通过电信VPDN专网或者移动DDN专网接入交管局监控中心，保证数据的安全性。中心端通过相应解码软件即可查看抓拍图片。
