1、网络视频监控系统的设计思路通常如下：

1）前端设备均采用高清IPC，从而实现高清视频采集，同时为满足前端多种应用场景的不同需求，推荐不同类型、不同功能的IPC。

2）采用NVR（或CVR）存储模式对实时视频进行分布式（或集中式）存储，实现存储系统的高可靠、高性价比。

3）部署模块化、集成化的视频综合平台，结合高清显示大屏实现视频图像、电子地图、电脑信号的上墙显示、拼接控制等功能。

4）建立统一的综合管理平台，实现对系统的统一管理；同时引入视频质量诊断技术，保障系统稳定运行。

2、设计说明如下：

前端根据监控场景选择支持多种类型的摄像机接入，系统可配置高清网络枪机、球机等，前端网络摄像机将采集的模拟信号转换成网络数字信号，按照标准的音视频编码格式及标准的通信协议，可直接接入网络并进行视频图像的传输。

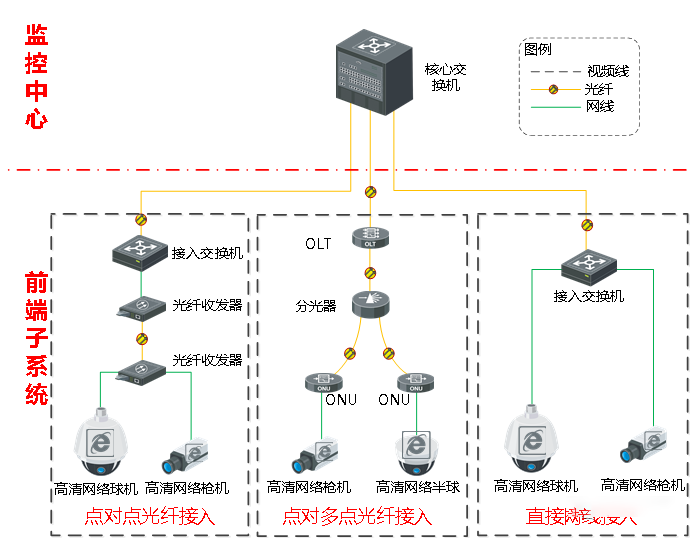

前端与接入交换机之间可通过3种方式连接：光纤收发器的点对点光纤接入方式，直接接入交换机方式（距离100米以内），点对多点光纤PON接入方式，将前端信号汇聚至中心的核心交换机。

前端视频资源通过IP传输网络接入监控中心或者数据机房进行汇聚。对于传输距离小于100 米的情况下可采用超五类或者六类双绞线就近直接接入交换机；对于传输距离大于100米的情况下，可采用一对光纤收发器实现点对点接入或者采用PON实现点对多点接入。如需分布式存储时，接入层需对NVR存储设备的网络接入提供支撑，确保NVR存储设备网络环境安全可靠。

考虑到网络传输过程及其它应用的开销，链路的可用带宽理论值为链路带宽的80%左右，为保障视频图像的高质量传输，带宽使用时建议采用轻载设计，轻载带宽上限控制在链路带宽的50%以内。

系统在接入交换机处配置NVR对高清视频图像进行存储，解决数据落地问题，另外在监控中心配置用于故障备份的NVR，提高存储可靠性。监控中心配置视频综合平台，完成视频的解码、拼接，通过部署LCD大屏用来将视频进行上墙显示等。系统可将模拟摄像机、网络摄像机和数字摄像机都接入到视频综合平台，实现统一的管理平台、统一的切换控制系统和统一的显示系统，实现对整个系统的统一配置和管理。

存储部分采用NVR模式时，IPC不与平台直接对接，而是先接入NVR，再通过NVR接入平台。IPC与NVR之间实现了直接对接，而直接对接模式一般采用底层协议而非SDK方式，更有利于提高接入效率。NVR直接获取IPC的音视频直接存在本机上，实现视频直存。

在计算存储空间时需先计算出所有路数存储一定的时间所需的存储总空间，用总路数乘以每路码流大小，再乘以总的存储时间即可算出总的存储空间，在计算过程中保持单位的一致性。

存储空间计算公式：单路实时视频的存储容量(TB)＝【视频码流大小(Mb)×60秒×60分×24小时×存储天数/8】/1024/1024
