电梯五方对讲要放几芯线?时间:2023-02-13

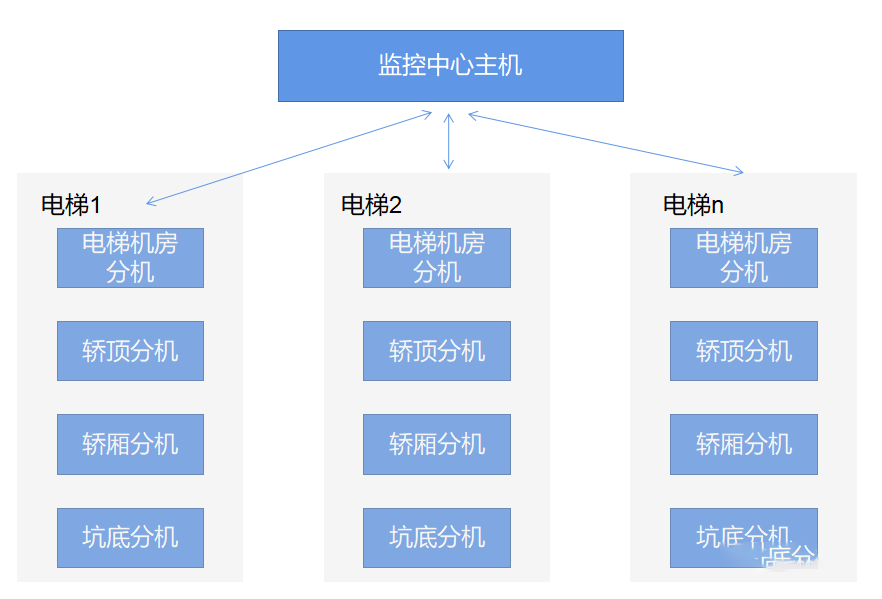

这个问题没有固定答案,不能一概而论,放几芯线必然是和五方对讲的设备要求相关联的,还有可能不放线。 所以要弄清楚这个问题,得先搞清楚目前市面上电梯五方对讲的类型。 五方对讲指的是哪五方:轿厢,轿顶,坑底,电梯机房,监控中心。 一栋建筑或者园区肯定不止一部电梯,那么从管理逻辑上看应该是这样的:

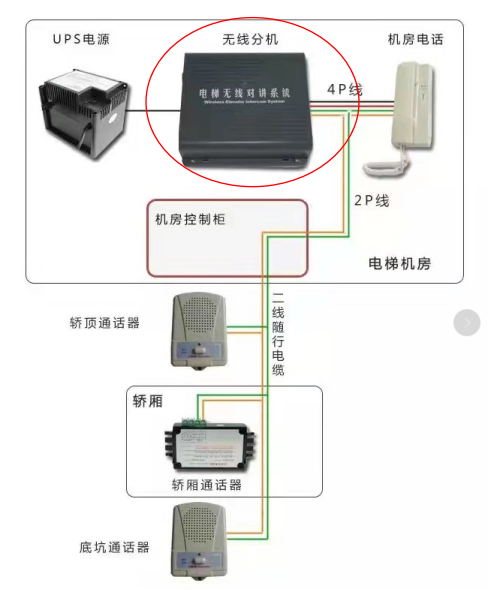

这么一看,放线是可以分为两个层次的,第一个层次是每单元电梯的坑底-轿厢-轿顶-电梯机房;第二个层次是各单元电梯(那哥四个)到监控中心主机的。 先说第一个层次,每单元电梯的坑底-轿厢-轿顶-电梯机房。 以前通常是放有线的做法,然后又可以分为四线制和两线制。四线制是两根电源线+两根信号线,电源和信号是分开工作的;两线制就是电源线和信号线合二为一。 就如下面这样,使用随行电缆敷设——

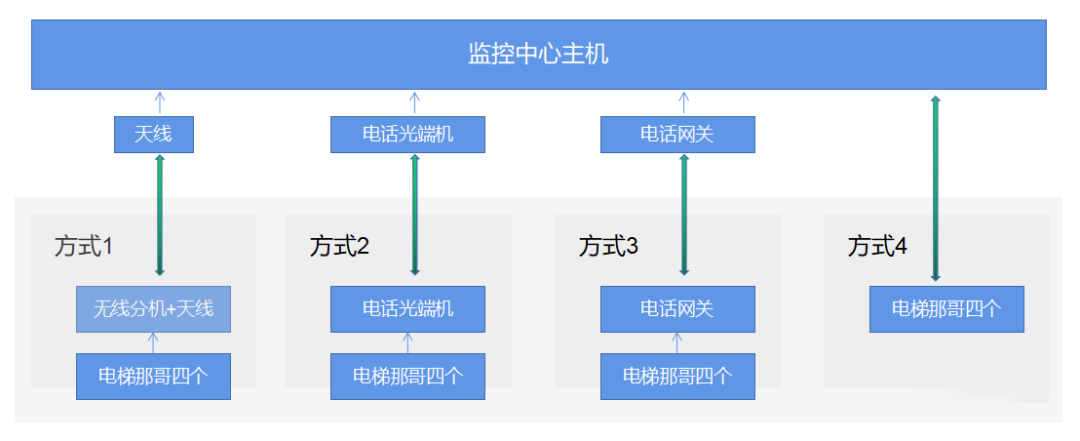

再说第二个层次,从各部电梯到监控中心。 还是看上面那张图,看红圈部分,有的是在电梯机房放置无线分机,利用天线来无线传输给监控中心的对讲主机。也有利用有线的,比如继续扯两芯线到监控中心(不能超过2公里),也有利用光纤的,比如用电话光端机。也有利用网络传输的。如下图:
方式2和方式3,光端机和网关不一样。光端机就是光-电转换,而网关是包含了语音的调制功能,将其转换为网络协议。 最后再说下其他做法: 1、网络对讲话机,有些还带视频通话功能。坑底-轿厢-轿顶-电梯机房直接可以用网线,也可以用无线网桥。再从电梯机房走网络到监控中心。 2、物联网话机,话机都插流量卡的,全过程无线传输。 目前来看后两种将会是主流。 |
