医院弱电智能化设计方案

设计内容：

综合布线系统

计算机网络系统

无线医疗系统

病房医护系统

中心机房

医疗引导系统

监控报警系统

门禁系统

广播会议系统

有线电视系统

信息发布系统

时钟同步系统

一、综合布线系统 综合布线系统是指在楼宇和建筑群范围内，为计算机、摄像机、屏幕、电话等终端设备建立起连接的结构化信息传输系统。它使用标准的铜缆（双绞线、同轴线缆）和光纤，支持高速率的数据传输，包括一系列专用的插座和交接硬件，支持设备连接到标准的语音/视频/数据信息插座上，使安装、维护、升级和扩展都非常方便。通常采用星型网络拓扑结构，使系统的集中管理成为可能，保障每个信息点的增删改及故障不影响其它的信息点。综合布线系统分为六个子系统：建筑群子系统、设备间子系统、垂直干线子系统、管理子系统、水平子系统、 工作区子系统。

设计说明：

一级为21层网络中心机房；

二级为各楼汇聚弱电井，暂定在各楼弱电井；

三级为各水平层各信息点/语音点，根据点位数量按二层或三层进行汇聚；

接入端至汇聚、汇聚至核心之间均以光纤连接；

内网、外网、语音点水平均采用六类非屏蔽双绞线；

弱电设备点、监控报警点、床头(TC）点采用超五类非屏蔽双绞线； 语音主干采用三类50对大对数电缆，数据主干采用12芯单模光缆； 外部广域网、有线电视输入信号、通信运营商主控设备均布置在21层中心机房； 各楼层的弱电井机柜供电均由21层中心机房提供； 各楼层配线架或相关

设备应具备一定的冗余，以备今后扩展之需。

主要产品图片 二、计算机网络系统 计算机网络系统是以网络技术为依托，将分布在不同地点的计算机、终端、外部设备、服务器等设备，通过网络设备和通讯线路连接起来，在网络通讯协议和网络操作系统控制下，实现信息传递、资源共享的系统。

鉴于医疗行业业务和信息的敏感性，本项目采取内网、外网、设备网进行物理隔离，即搭建三张网络，以保证医疗的安全性和私密性。外网用作对外发布信息、获得互联网上实时信息、以及与外部人员进行电子邮件交流用，无涉密信息传递；内网用

作医疗机关内部的办公自动化网络，可以用于承载医院机密信息的传递，同时内网也支持IPTV；设备网专用于视频监控、报警、门禁等安全业务。

核心层：在中心机房新建核心交换设备，以千兆光口接入各楼层交换机，并连接各应用服务器。

接入层：在楼层弱电间新建一台或多台接入交换机，以千兆光纤链路接入到核心交换设备。接入数据点主要为：医院内部应用、各分系统数据链接。

外网：主要用于医院办公、信息查询或其他业务应用接入国际互联网。设置网关路由器及防火墙用以保障访问安全。

设备网：用于视频监控、报警、门禁一卡通等安防系统

核心层：在中心机房新建核心交换设备。

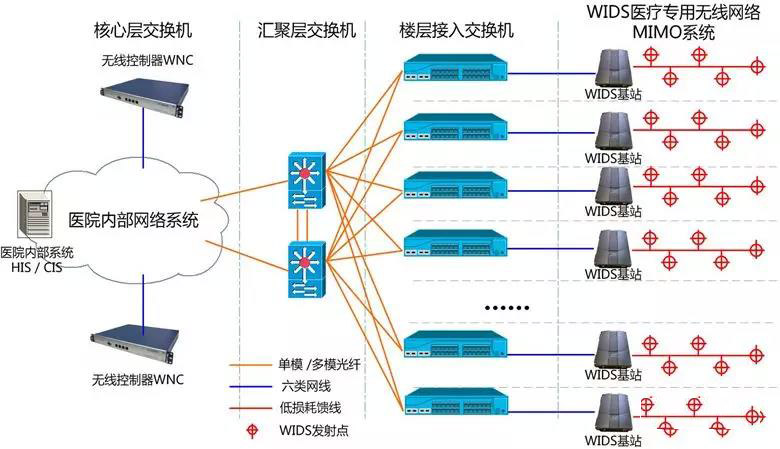

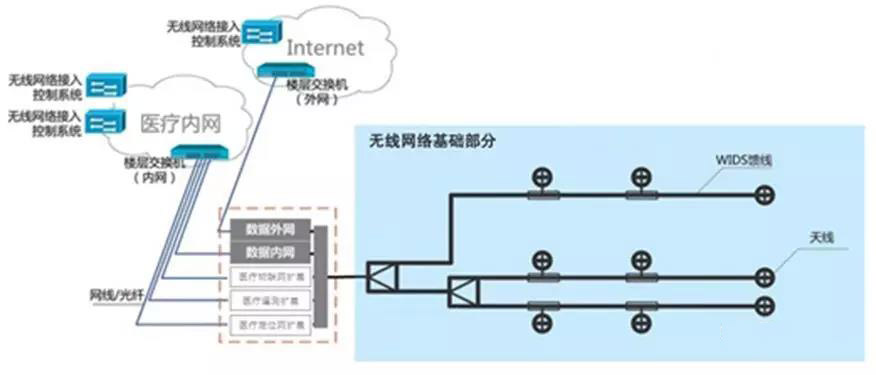

• 每套WIDS系统包含一台WIDS基站，WIDS基站将一个或多个独立信号源信道信号处理后，经由一个或多个信号输出口，输入医疗专用无线网络中，使得一个或多个互不干扰的信道可以独立或协同工作。移动终端在同一路医疗专用无线网络下移动时，会始终与同一个信道保持良好连接，在移动中始终保持高带宽和低时延状态，避免移动终端在“放装式AP”模式下因切换、干扰所带来的种种问题，同时WIDS基站工作信道设置为非重叠信道，可有效解决信道干扰问题。
•

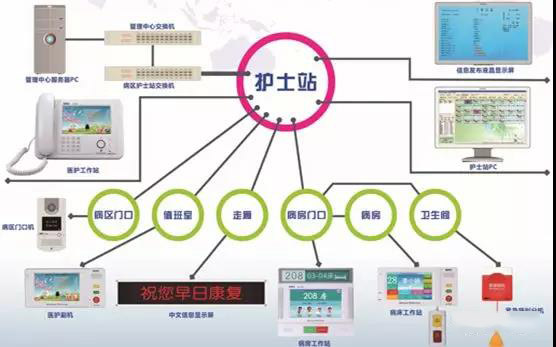

• 在住院楼的各层护士站设有医护信息系统，医护信息系统是由信息中心系统管理服务器、护士站管理电脑、网络交换机、医护工作站、信息发布控制器、中文信息显示屏、医护副机、护士站大液晶电视、病房工作站、病床工作站(含手持呼叫器)、卫生间紧急呼叫分机、数据处理器及系统线路所构成。



  设备配置说明：

  • 管理中心设置1台服务器（管理电脑），安装系统管理软件；

  • 每病区护士站设置1台管理电脑，安装护士工作站管理软件；

  • 每病区设置1台网络交换机，用于系统连接及数据交换；

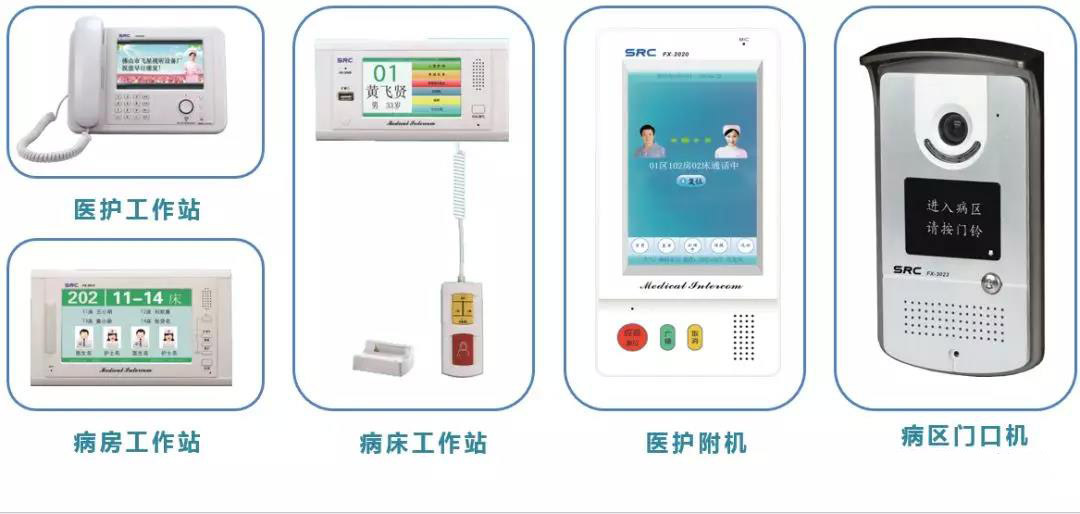

  • 每护士站设置1台医护工作站，用于接听处理病人呼叫信息；

  • 每护士站设置1台数据处理器，用于病房设备线路连接、数据交换；

  • 每病区走廊设置双面中文信息显示屏用于系统呼叫提醒及信息发布显示；

  • 每病房设置1台病房工作站，用于显示病房信息及房间内病床信息，系统呼叫接听及处理作用；

  • 每病床设置1台病床工作站（配手持呼叫器），用于床位呼叫对讲及床位信息发布及查询，还可以控制开关床头照明设备；

  • 分机可扩展输液监护仪，用于输液过程状态检测；每病房卫生间设置1台紧急呼叫分机，用于紧急呼叫；

  • 设备为防水设计；每病房设置1台供电小电源，用于该病房各终端的集中供电；

  • 每护士站设置1台信息发布控制器，用于连接大液晶电视控制信息发布显示；

  • 每护士站设置1台大液晶电视，可代替常规护士站白板作用及信息发布显示；

  • 每病区的办公室、值班室、配药室等可设置医护副机，方便护理人员接听处理各终端呼叫信息；

  • 病区的入口可设置1台病区门口机，呼叫护士站对讲，由护士站主机联动门禁控制开门。

  • 主要设备：

  •
  • 五、中心机房

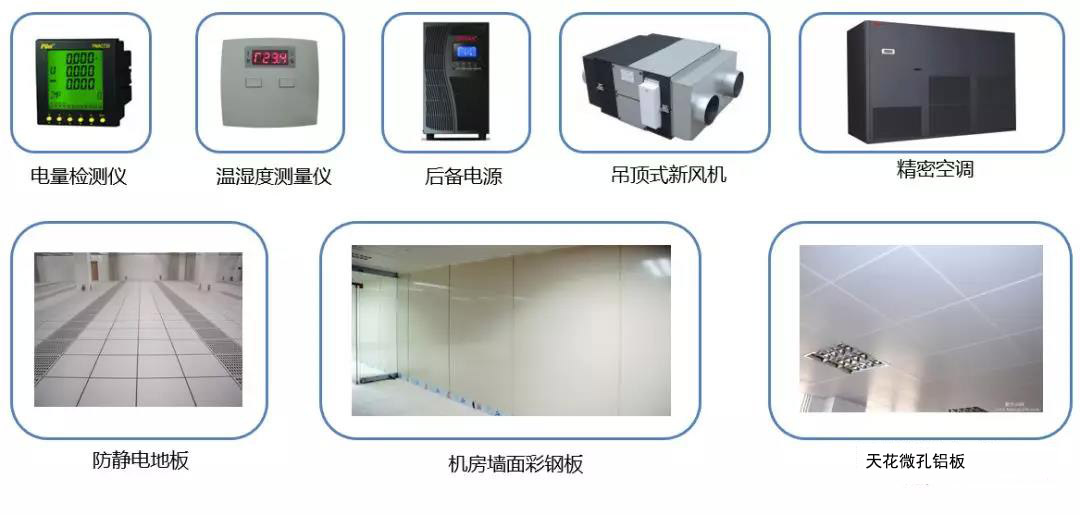

    信息化机房建设采用优质的机房建设材料，工程涉及机房装饰工程系统、机房配电及UPS系统、精密空调及新风系统、环境监控系统、机房消防系统、综合布线系统、防雷接地系统等多项复杂的机房系统建设。



    5.1  机房环境设计指标：

    • 温度：夏季23℃±2℃；冬季20℃±2℃

    • 相对湿度：45%~65%温度变化率：变化率≤5℃/h （不得凝露）

    • 尘埃：机房区在静态条件下，粒度≥0.5μm，个数＜18000/dm

    • 噪音：在计算机主机停机时机房中心处位置＜65dB静电电压：≤1KV

    • 照度：机房区离地面0.8m 处照度≥300Lx，无眩光；

    • 应急照明：≥50Lx接地： ≤1Ω；零地电位差≤1V

    • 5.2  机房布局及装饰

    • • 布局：总面积88㎡；主机房42㎡，配电间18㎡，管理间28㎡。机柜10个（另预留2个机柜位）。

      • 装饰：顶面、墙面、地面敷设保温材料，微孔铝扣板吊顶，地面使用无框钢制防静电地板，机房净空高度不低于2.6m，防静电地板下空高为400mm；墙面安装防静电彩钢板，内部隔断采用防火玻璃，大门使用甲级钢制防火门；电缆采用强电下走线、弱电上走线方式。



      5.3  后备电源及配电

      • 后备电源：容量60KVA， 2小时后备供电需配备12V150AN电池64块。电池组采用底座高400MM高的散力架（应考虑楼面最大承重）。

      • 配电：新增输入配电柜、UPS输出配电柜各1台；机柜内采用双路供电，16位插孔的PDU、3.5KW容量；各分系统均设独立配电空开（如照明、插座、环控、消防、操作台等），并预留不低于2路的备用输出。





      5.4  精密空调、新风及环控

      • 精密空调：功率为60KW，采用上回风下送风方式，防静电地板下均为冷风通道。

      • 新风：采用3级过滤吸顶式新风机，风量为每小时1500立方米，每个隔断空间均设出风口。



      • 环控：主机安装于机房机柜内，各监控模块安装于各需要监控设备内（或旁边），操作台的终端可监视运行状态并显示于大屏上。

      •

      • 六、医疗引导系统

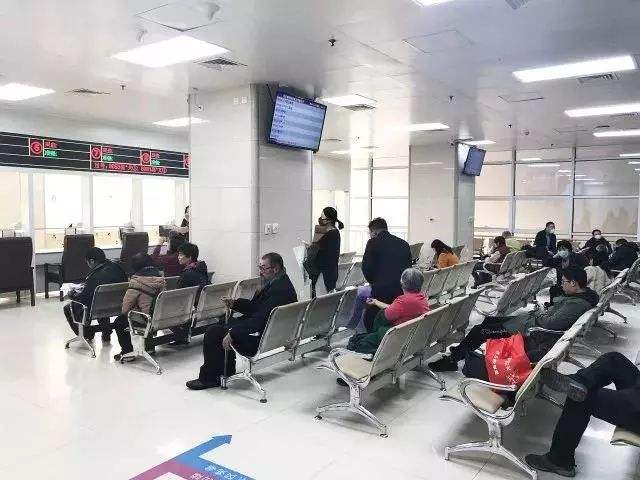

        医疗引导包括医院排队叫号系统、医院就诊指示牌、医院数字标牌、医生专家信息介绍、医院资费标准说明、医院业务办理流程、远程医疗视频会议直播、医院楼层指引介绍、医疗保健知识播放等，为此，医疗智能导引系统营运而生。通过系统的有效导引，可以让看病变的更加轻松，提高患者的满意度。



        系统主要应用区域包括：医院大厅、候诊门诊区、电梯厅、病人活动区、会议室以及其他功能区。主要展示内容为医院介绍、医院布局、就诊须知、就诊流程、重点专科介绍、专家排班表、诊室候诊情况、科室介绍、专家介绍、候诊队列、注意事项、检验流程、设备介绍、结果查询以及其他需要展示的内容。

      •

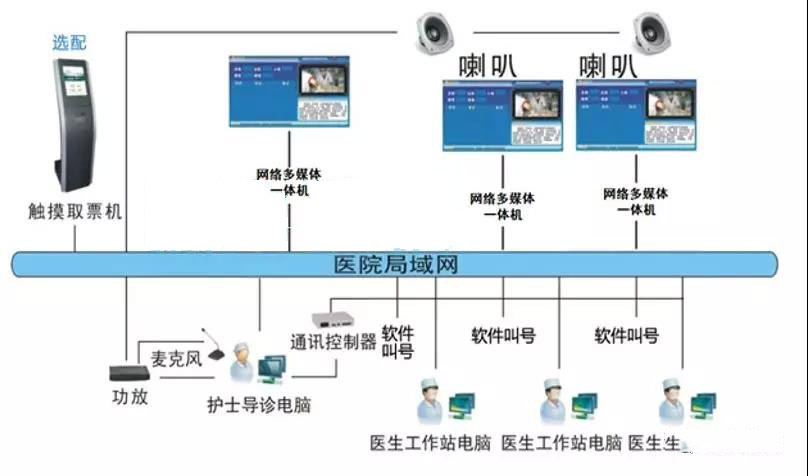

      • 各诊室使用分诊程序和语音叫号系统，液晶一体机安装排队软件。大屏幕显示各诊室排队队列及患者信息。各诊室医生工作站安装叫号软件。

        1、大楼各出入口、楼梯出入口、电梯内、各重要通道；

        2、现金业务场所、重要资料室及重要物品仓库、重要机房等；

        3、使用单位认为有必要设置监控的区域。



        1、吊顶高度不高于3.5米的区域可选择吸顶安装的半球摄像机或枪式摄像机；

        2、室外或吊顶高度超过3.5米的区域可选择吊装或壁装的枪式摄像机；

        3、需要监控移动目标或宽面范围区域可选择球形云台摄像机。



        按照《视频安防监控系统工程设计规范》，监控录像存储时间一般不低于30天。据此经计算共需4T监控专用硬盘64块。



        八、门禁系统

        门禁系统不仅控制了非法人员的侵入，也对合法人员的行为时间进行了记录，提高了安全管理的层次。

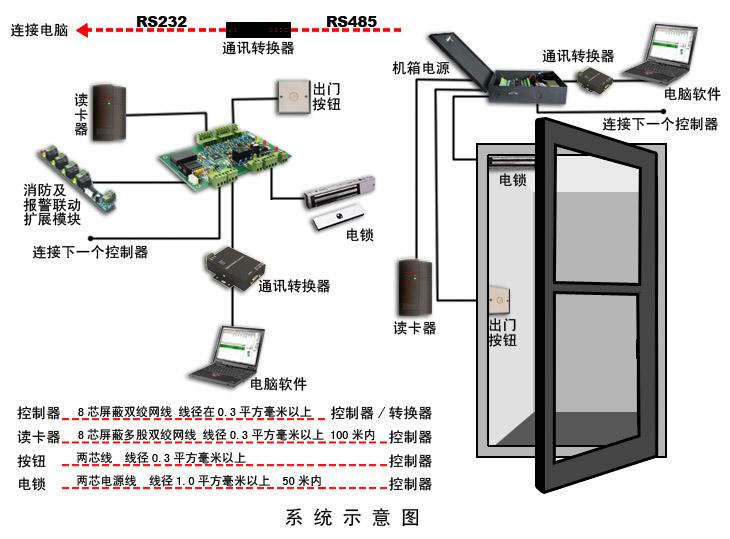

        门禁系统主要由管理系统、控制主机、读卡器三层组成。管理系统负责人员管理、授权、数据采集、统计、分析等。持卡人将卡在读卡器感应区快速晃动一次，读卡器就能感应到有卡并将卡中的信息（卡号）发送到主机，主机进行检查卡合法性，然后决定是否进行开门动作。



        门禁系统可以在线工作，也可脱机工作。在线工作时，可实时将刷卡数据上传到系统，以供监控、查询。脱机工作时，将刷卡数据保存在本地，待连接到网络后将数据上传给电脑处理。



        本系统采用TCP/IP协议，共规划5台门禁控制器（可控制10扇门，配置300张IC卡，主控终端与监控系统客户端共用电脑。





        九、广播会议系统

        随着电子信息技术的不断发展，人们实时沟通越来越频繁，对快速的信息化沟通的要求也越来越高。从大型的国际型政治会议到小型的企业商务谈判，我们的沟通无时无刻不依赖于会议。一个现代化的多功能会议室除了要满足传统简单的会议要求外，还应具有高雅格调的优美音质、清晰的图像演示。它由大屏幕显示、多媒体音视频信号源、音响、无线网络、摄像头、LED屏，通过大屏幕投影机还原其图像，通过调音台控制室内所有音响设备，大大简化复杂的操作和提高会议的工作效率，使会议工作开展得更加生动、顺利。



        9.1  一层消防中心广播系统

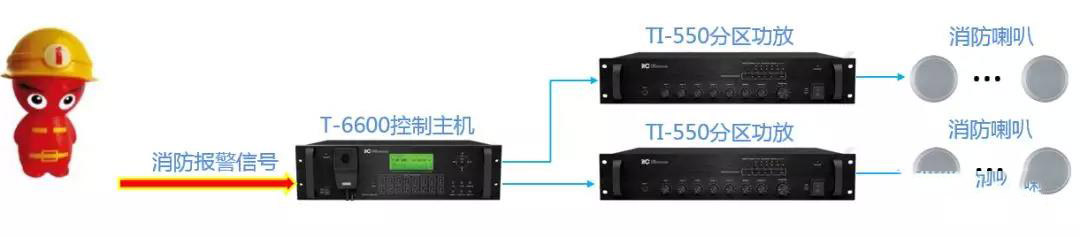

        智能控制中心集众多广播功能于一身，功能强大，可适应于不同场所的广播要求，同时具有RS-422、RS-485两种通讯端口，强大的编程自动控制功能。可同时控制8组可编程音源16区音频矩阵、电源管理器、消防分区报警接口、电话分区寻呼器、远程呼叫站等诸多智能设备；只要将所需广播内容编入程序，设置自动运行，系统就可以实现定时开关机；自动寻址播放背景音乐；准时播放上、下（课）班铃声等。系统无论在开启或关闭状态下，只要有消防信号输入都能自动强行插入报警广播。



        9.2  四层会议室数字会议系统

        在四楼的会议室布置数字会议系统设备一套。包括：多媒体会议主机、调音台、无线话筒、反馈抑制器、音频处理器及功放、音箱设备等，还包含一个主席话筒单元、十个代表话筒单元。另外建议选配投影机（或一体化机）、现场录像系统（或远程视频会议系统），使整个会议具备更高的适用性。



        9.3  二十一层多媒体数字会议系统

        在二十一楼的多媒体会议系统除包括一般会议主机（含一个主席话筒单元、六个代表话筒单元）、及相关扩声系统外，还包含一个中控系统。能对现场的灯光、音量、视频、音频进行综合控制，另外加上选配的投影机（或室内LED）、现场录像系统，使整个会议室具有更强大的功能、极大提高了会议形式的多样性。

        十、有线电视系统

        数字有线电视能在相同的频宽下提供更多电视频道，能同时处理模拟及数码信号，这些数码频道需要使用特别的解码器才能收看。数码有线电视能提供比模拟制式质素更高的影像，然而数码压缩技术会降低影像质素，此情况在频道经高度压缩下特别明显。



        IPTV即交互式网络电视，是一种利用宽带网，集互联网、多媒体、通讯等技术于一体，向用户提供包括数字电视在内的多种交互式服务的崭新技术。它能够很好地适应当今网络飞速发展的趋势，充分有效地利用网络资源。



        本次规划主要是安装基础线路及相关设备。主要包括：信号放大器、双向信号分配器、双向信号分支器、终端信号面板、主干SYYV-75-9线缆、分支SYYV-75-5线缆等。



        每个有线电视信号面板旁敷设独立的IPTV信号线缆及面板，用于今后实现数字互动点播、信息发布等功能的实现。其系统结构与楼层数据点布线结构相同。

        选择显示终端时，建议采用具备机顶盒功能的电视机，可消除独立机顶盒设备在安装、使用中的不便，具有良好的使用感受。





        十一、信息发布系统

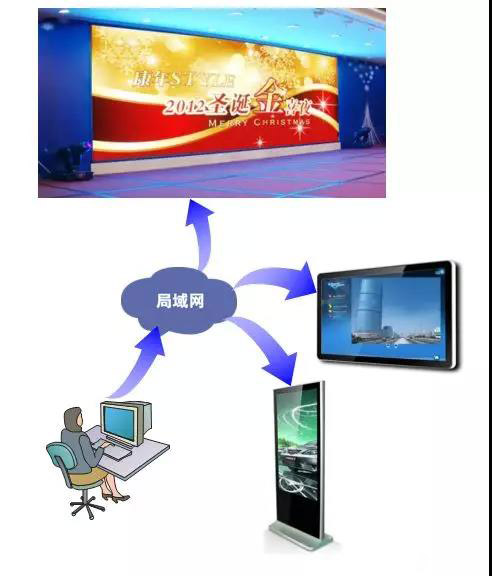

        数字多媒体信息发布系统采用分布式区域管理技术，实现了同一系统中不同终端区分受众的传播模式。通过该系统，用户可以轻松地构建一个集中化、网络化、专业化、智能化、分众化的多媒体信息发布系统，该系统提供功能强大的信息编辑、传输、发布和管理等专业服务，将图片、幻灯片、动画、音频、视频及滚动字幕等各类媒体文件组合成多媒体节目，通过网络传输到数字媒体控制器，然后由数字媒体控制器按照控制规则在相应的显示设备上进行有序的播放和控制，并随时插播新闻、图片、紧急通知等各类即时信息，将最新的资讯在第一时间传递给受众。



        本系统支持的显示设备有液晶显示屏、电视机、等离子显示屏、双基色LED、全彩LED、背投，以及触摸屏等。



        本次规划是在一楼大厅正面设置一块5000mm×2500 mm（长×高）的室内全彩LED显示屏。采用P2.5小间距LED模组，并配备音响设备，通过内网传输，播放各种宣传音视频文件或各种通告。



        十二、时钟同步系统



        数字时钟系统可以为医院管理提供准确的时间服务，同时也为计算机系统、监控报警及其它弱电子系统提供标准的时间源，能使各系统中的时间精准统一，使各平台时钟精确、同步、有序的运行，有利于迅速判定情况，作出决策，符合智能化建筑的运维需求。



        数字时钟系统一般由一级母钟、网络子钟、被授时系统以及网管系统等部分构成。一级母钟设在综合楼计算机信息中心，数字子钟可设置在网络中心。时钟系统对统一管理，协调各业务流程和部门工作起着重要作用。

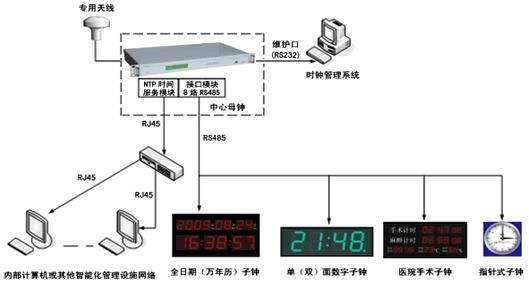

        时钟系统组网设计见左图，其中一级母钟接收来自GPS、北斗二代标准时间的基准源进行内部校准，通过交换机网络或其它方式，输出统一标准的NTP和RS422时间信号，给信号子系统和各级子钟提供时间服务。被授时系统可看作智能化子系统或终端设备，需配置校时接口，均可向一级母钟获取标准时间信息。如网络较大，可以配置二级母钟，二级母钟也可向一级母钟获取时间。



        • 病人在医生处诊完后拿到检查单或者电子申请单

        • 前往收费处缴费

        • 去检查科室登记处登记取得号票

        • 等候呼叫

        • 听到呼叫后前往相应房间检查

        • 择时到指定地点取单

        •

        • 七、视频监控系统

          采用200万像素数字摄像机，系统采用集中存储及控制方式。

          POE接入交换机部署在大楼的各层综合布线系统弱电井内的汇集机柜中；核心交换机及存储、管理服务器部署在二十一层中心机房内；视频管理平台、拼接屏、管理终端部署在一层消防控制室内。

          供电由本地机柜提供，数据传输利用综合布线系统中的主干12芯光缆中的2芯光纤，以实现整个系统的各项功能。

        •

        • 控点设置原则

          • 设备选型原则

          • 存储计算

主要设备：
