医院弱电智能化各子系统的系统图及其设计说明

发布时间：2020-12-16 10:50 栏目：解决方案浏览量：

一、智能化系统构成

1、信息基础设施系统

综合布线系统
计算机网络系统
有线电视系统
多媒体信息发布及查询系统
公共广播系统
多媒体会议系统
机房建设工程

2、安全防范系统

视频监控系统
入侵报警系统
门禁管理系统
电子巡更系统
停车场管理系统

3、护理呼叫系统

分诊叫号系统
手术示教系统
婴儿防盗系统
医护专用系统

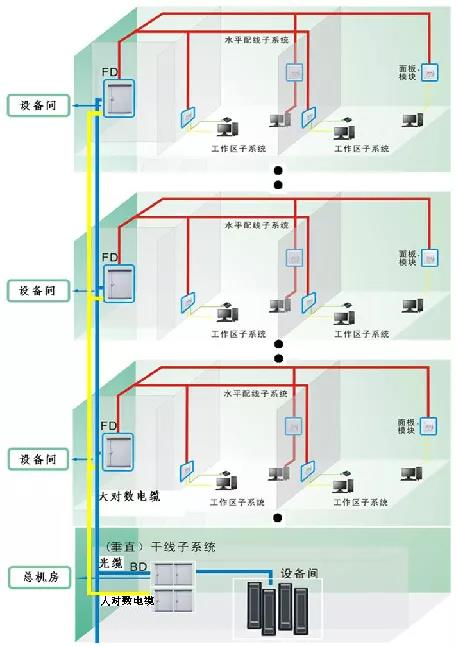

综合布线系统：

综合布线系统是建筑物或建筑群内的信息传输网络，它既能使语音、数据通信设备及其它信息管理系统彼此相连，也能使这些设备与外部通信网络相连。

医院弱电智能化各子系统的系统图及其设计说明

布点原则：

导医台设置4个内网点、2个语音点

消防控制室设置1个内网点、1个语音点

收费处按照工位设置相应点位(冗余1-2个，另布1个UPS电源点)

护士站设置4个内网点、1个语音点(另布1个UPS电源点)

诊室设置1个内网点、1个语音点

主任办公室设置1个内网点、1个外网点、1个语音点

医生办公室、会诊室设置4个内网点、1个语音点

医生、护士休息室设置1个语音点

单人间病房设置1个外网点

电梯轿厢设置1个语音点

放射科设置1个光纤点，每个放射控制室设置2个内网点

手术室需和专业厂商沟通确认内网点、光纤点。

计算机网络系统：

计算机网络系统用于开展日常医疗业务（HIS、LIS、PACS、RIS、财务、体检系统等），并具备将来扩容和带宽升级的条件；提供合理、流畅的医院网络安全管理软件平台；提供稳定、实用和安全，具有高宽带、大容量和高速率的计算机网络。

医院共设置3套计算机网络：

医院内网（医疗业务、信息发布等）
外网（互联网）
智能网（监控、门禁、广播等）

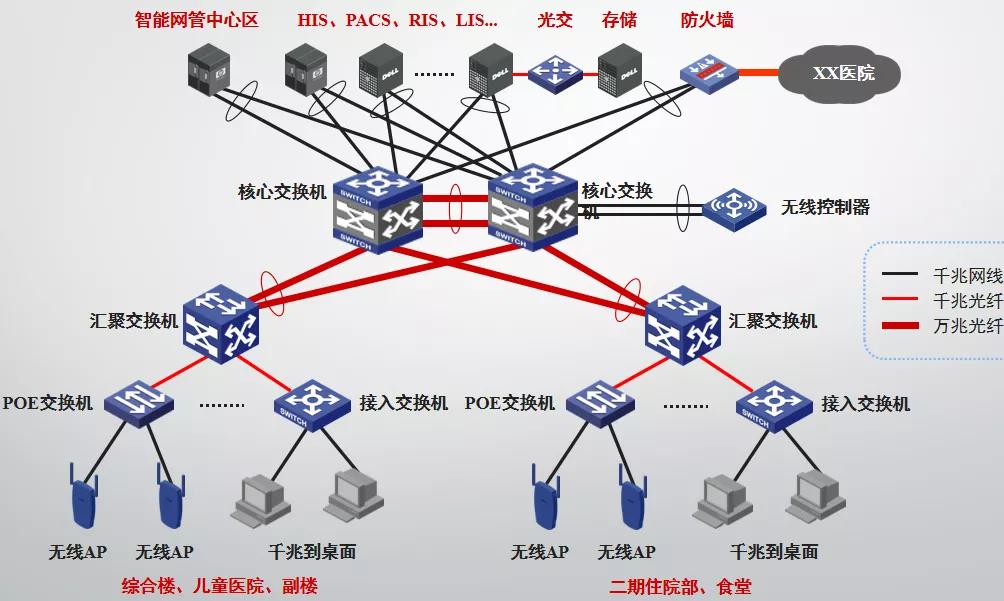

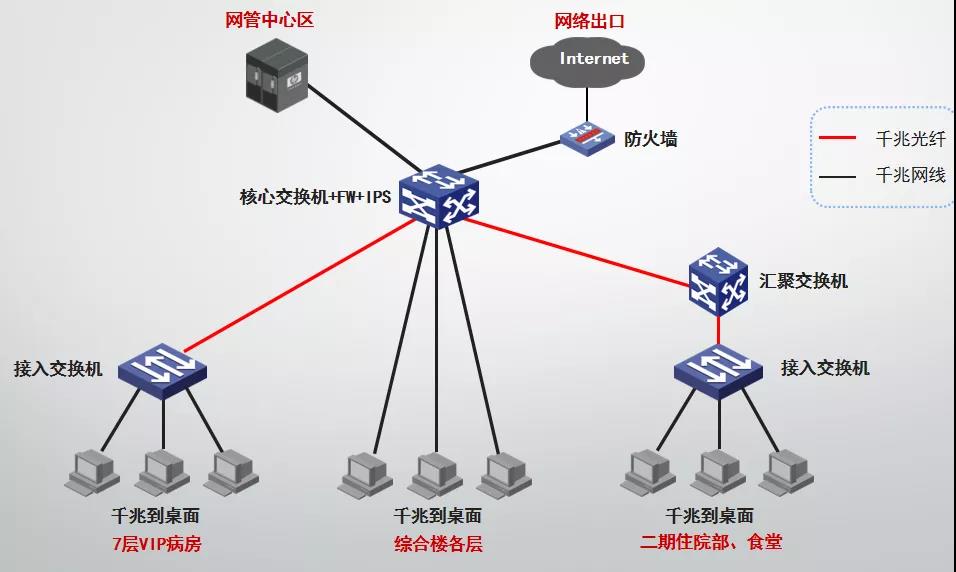

计算机内网拓扑图
计算机外网拓扑图

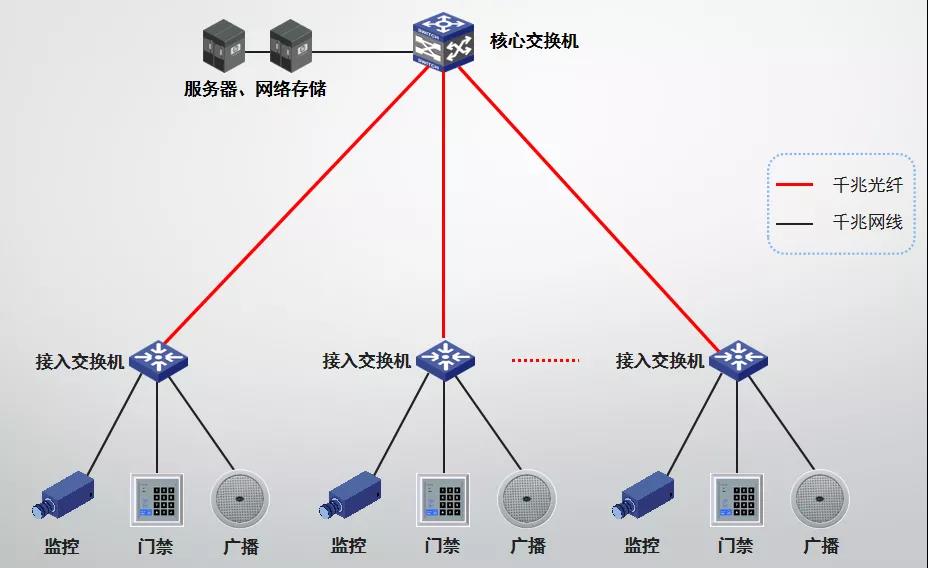

计算机智能网拓扑图

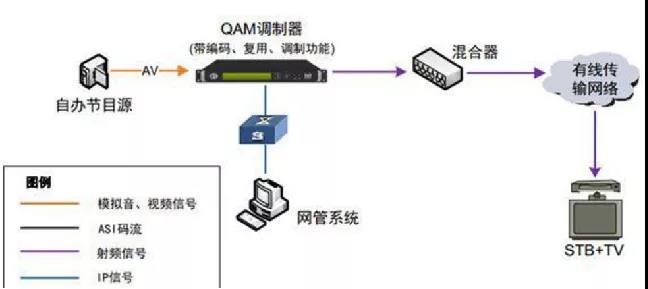

有线电视系统：

有线电视系统分为前端部分、干线传输部分和分配网络三个部分。

有线电视前端集中解调设备设在中心机房，有线电视节目进户采用集中解调方式，通过机顶盒解码后接入混合器，混合自办节目后经过分配网络传输到各个终端。

系统传输结构采用分配--分配结构，室外主干进线采用SYWV75-9四屏蔽同轴电缆，各单体建筑楼内放大器至分配器的电缆采用SYWV75-5四屏蔽同轴电缆，分配器至用户终端的电缆采用采用SYWV75-5四屏蔽同轴电缆。

在各病房、候诊区、休息区、二期食堂等地设置有线电视终端。

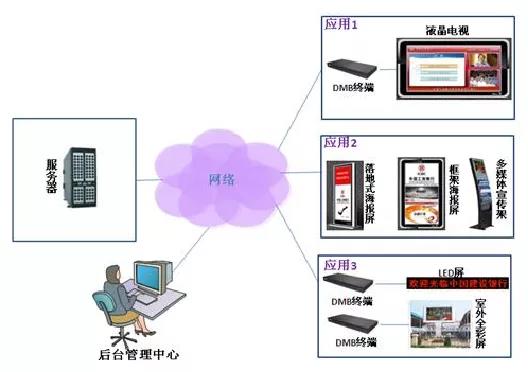

多媒体信息发布及查询系统：

系统包括显示屏、控制系统及接口、计算机及外围设备、多种信号获取手段和完善的软件环境等部分，能实现视频、声音、新闻及其它信息的接收存储、管理和最终的显示播放。整个系统采用网络架构，可远程对屏幕显示信息进行管理。

在住院大厅、收费处、候诊区等地设置触摸查询机和自助挂号机，供患者查询住院信息；在门诊大厅设置全彩LED显示屏，用于播放宣传片、通知等信息；在电梯口设置LCD显示屏，用于显示楼层信息、广告等信息；在综合楼、儿童医院主入口门框上方设置双基色LED条屏，用于发布通知、电子横幅等信息。

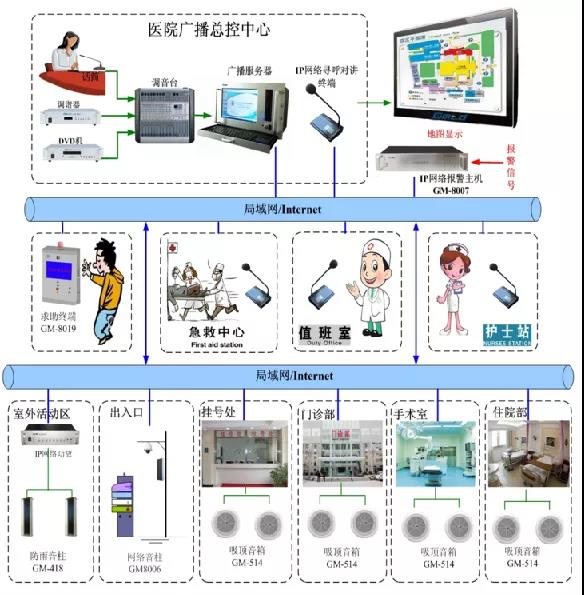

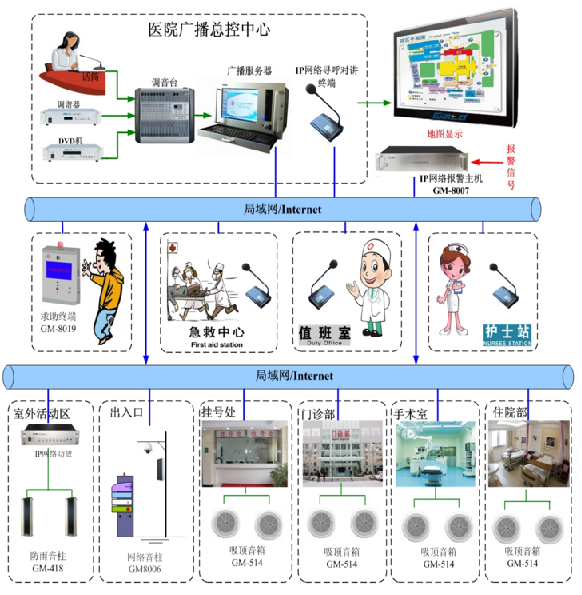

公共广播系统：

公共广播系统可以起到宣传、播放通知、找人、紧急情况下广播疏散等作用。

当有消防报警时，消防广播处于广播服务的最高级，可以通过控制主机自动实现消防联动广播，或者也可以根据需要由系统菜单编写消防联动区域。消防广播以扬声器满功率形式播放，不受音量开关限制。

广播系统采用IP网络构架，通过医院智能网进行传输。系统由音源、广播主机、功放、播放终端、扬声器等部分组成。广播机房设置于一层消防控制室，广播主机放置于消防控制室。在护士台设置音量调节开关，调节本科室音量大小。日常情况下播放背景音乐和公共传呼服务，紧急情况下插播紧急广播，火灾发生时，强切至紧急广播。

项目根据防火分区，主要分布于室外休息场、地下室、走廊、电梯前室、候诊区及其他公共区域。

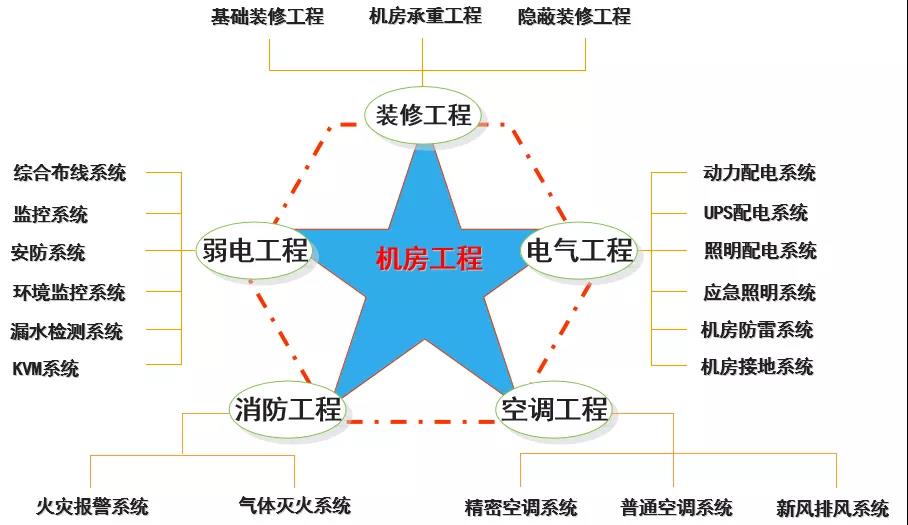

机房建设工程：

机房工程涉及到空调及新风技术、供配电技术、自动检测与控制技术、抗干扰技术、综合布线及弱电技术、净化、消防、建筑、装潢等多种专业的综合性产业。机房工程由装修工程、电气工程、空调工程、消防工程、综合布线工程等组成，按照国家规范《电子信息机房设计规范》的B级标准进行建设。

设计不间断电源、精密空调等常规内容外，设计机房环境监控系统，方便机房的远程托管。

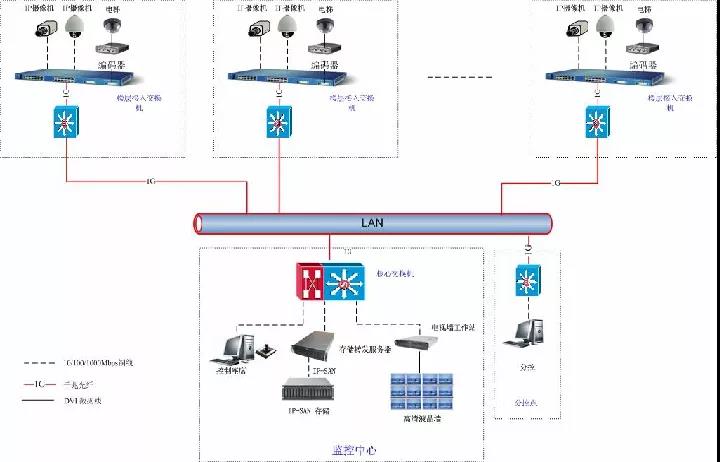

视频监控系统：

系统组成：由前端摄像机、传输部分、控制部分、存储部分、显示部分组成。

系统架构：数字网络化系统，通过智能网进行信号传输。具有与入侵报警系统联动的功能，作为报警的图像复核，监控图像资料被纪录并长期保存。

点位设置原则：

1）室外出入口、道路等主要区域设置室外星光级高速球型摄像机和室外星光级枪式摄像机；

2）地下停车场设置枪式摄像机；

3）各楼栋主出入口设置高速球型摄像机，次要出入口设置半球摄像机或枪式摄像机；

4）走廊、电梯前室等主要通道设置半球摄像机；

5）候诊区、儿童区、护士站、收费处、药品库等重点区域设置半球摄像机；

6）电梯轿厢设置电梯专用摄像机。

视频监控总机房设置在综合楼消防控制室。在值班室设置分控点。

前端摄像机到智能网接入交换机采用六类网线，智能网接入交换机通过六芯光纤将信号送至医院总监控机房。

视频存储方式采用存储转发服务器加IP-SAN存储的方式，存储时间不低于30天。

显示系统采用46寸超窄边4*3液晶拼接屏。

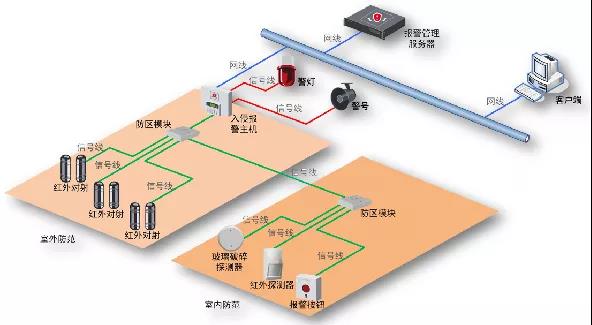

入侵报警系统：

系统组成：入侵报警系统由报警主机，布撤防键盘，串口通讯模块，前端探测器等几部分组成。

系统架构：采用总线传输方式

点位设置原则：

系统在周界围墙设置红外对射，重要的药品库、中心药房、财务室、设备主机房及重要出入口设置双鉴报警探测器，在收费处、前台、护士站设置手动报警按钮。

当有警情发生时，联动视频监控系统，监控显示屏自动弹出相应区域视频图像。

入侵防盗报警系统主机设置在消防控制室。

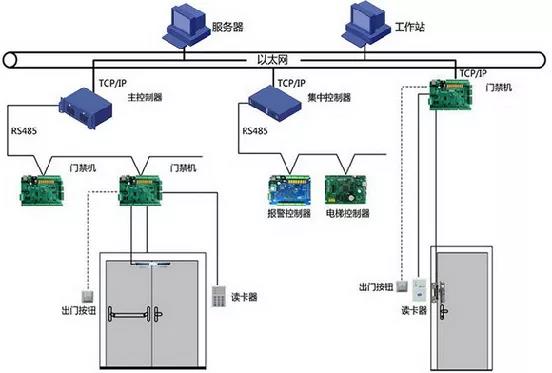

门禁管理系统：

系统组成：由主服务器、操作员工作站和各分站上构成第一层管理层；其下为由门禁控制器组成的第二层硬件控制、信息储存、处理和传递层；第三层则是前端设备层，它由读卡器、出门按钮、电控锁、门磁感应开关等组成

系统架构：采用网络架构，门禁控制器通过智能网进行信号传输。

点位设置原则：在机房、药品库、新生儿区、手术区、住院部等重点区域设置门禁；主服务器设置在中心机房、工作站设置在消防控制室。

系统可与食堂消费系统结合组成一卡通系统。

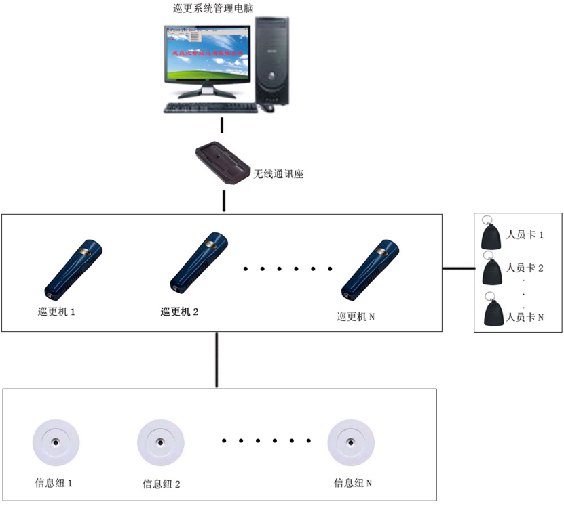

子巡更系统：

系统架构：离线式电子巡查结合在线式电子巡查。

系统组成：离线式电子巡查由巡更棒、离线巡查点和信息采集下载器组成

在线式电子巡查利用出入口控制系统实现巡查功能。

点位设置原则：

在室外道路、室外停车场、楼栋出入口等关键区域设置无线巡查点。

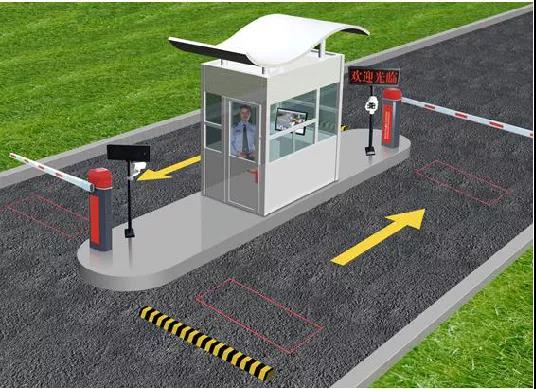

停车场管理系统：

系统组成：系统由出入口控制器、闸机、摄像机、补光灯、车位显示牌等组成。

系统功能：采用全自动车牌识别免取卡系统，可自动记录车辆的牌照号码、出入时间，并与自动闸机的控制设备结合，实现车辆的自动化管理。可实现内部车辆自动放行，外部车辆自动计时收费功能，也可以自动计算可用车位数量并给出提示，实现停车收费自动管理，节省人力、提高效率。

点位设置原则：在前门和后门及地下停车库出入口分别设置1套单进单出停车道闸系统。

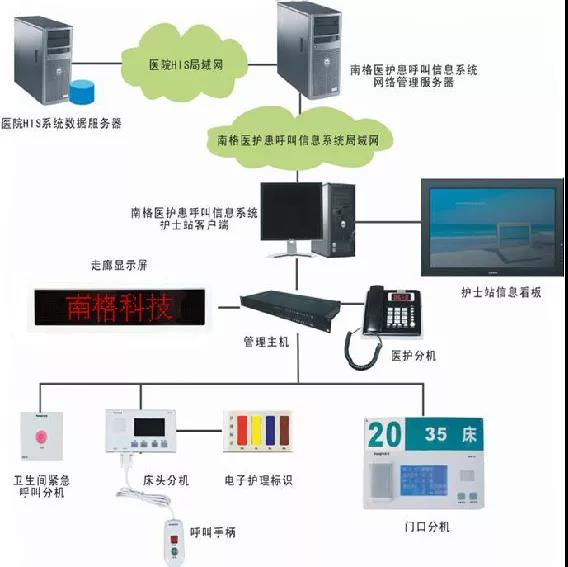

护理呼叫系统：

在各病区设计病房呼叫对讲系统；系统可以实现实时呼叫应答、医护间双向对讲等功能，极大地提高医院的管理自动化水平，方便值班人员，提高管理效率，同时可以在很大程度上减少病人情况误报、漏报所造成的医疗事故和损失，极大地提高医院的管理自动化水平。

系统由呼叫管理主机、病床分机、门口分机、卫生间紧急按钮、走廊显示屏组成。系统具有与HIS相连的接口。

每病床设置一床头分机，每间病房门口设置门口机，厕所内设置卫浴分机，走廊内设置呼叫显示屏，呼叫主机设置于护士站，在护士站设置一台液晶显示器，用于显示病人信息。

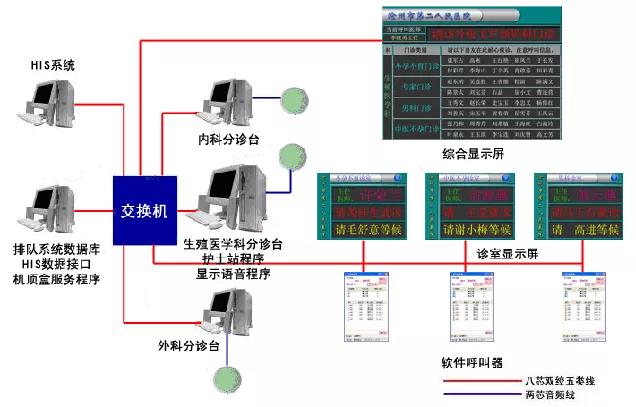

分诊叫号系统：

系统可接收诊室医生对就诊病人的呼叫，呼叫同时准确显示就诊病人的就诊号以及就诊的诊室号，引导病人进入就诊；有效解决了患者在看病、取药、缴费过程中所遇到的排队、拥挤和混乱现象。

系统由呼叫工作站、语音箱、综合显示屏、吸顶扬声器组成，呼叫工作站及语音箱设置于护士站，综合显示屏设置于候诊区，用于显示排队信息，系统具有与HIS相连的接口。

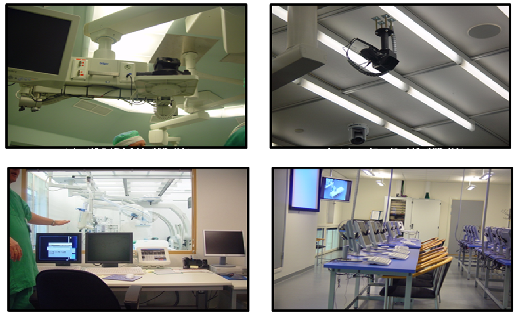

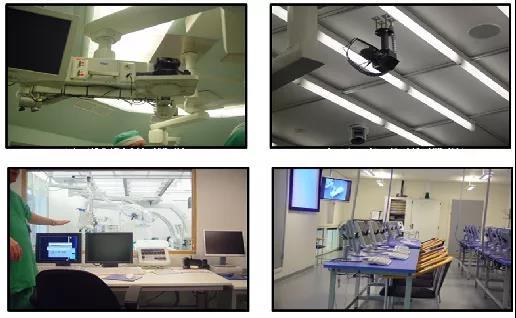

手术示教系统：

系统分为四个部分：手术室信号采集系统，中心控制管理服务系统，示教室输出系统，网络传输系统。

系统采用数字医学图像技术和最新计算机通信技术的合成，通过高清级别摄像机，依靠医院网络基础和现场实时数字传输，进行手术现场的录制和直播。

系统由术野摄像机、全景摄像机、编解码器、传输网络、终端显示设备组成，每间手术室设置1台术野摄像机、1台全景摄像机及对应的音视频编解码器；示教室根据现场实际情况配置高清投影机或液晶显示器用于播放手术视频信息。

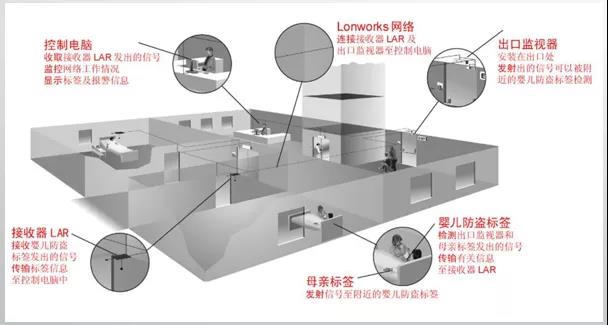

婴儿防盗系统：

系统由控制电脑、接收器、出口监视器、婴儿防盗标签组成；在每个婴儿配备电子标签（腕带上附带），通过在走廊设置信号接收器，护士站的计算机可判断佩带此电子标签的婴儿现位于哪个区域，如有佩戴电子标签的婴儿未经授权进入到出口探测器的探测区域将产生报警以提醒护士站的值班人员注意。
