五星级酒店弱电智能化设计方案-多媒体会议系统

1.1.需求分析

而随着计算机多媒体技术和数字通讯技术的飞速发展，人类社会已进入了信息化的时代。信息量越来越大，处理信息的手段也越来越先进，特别是近几年来，可视化信息技术在信息资源的主要交流场所--会议室得到了广泛的应用。幻灯机、投影机、录像放像设备、扩声器材、电话会议、视频会议等各类电子会议设备大量进入会议场所。但在会议过程中往往不能将这些设备得到最充分的发挥，而是需要会议工作人员手工操作，这样不仅降低了会议效率，还给会议的保密性带来诸多问题。会议室电子化及全面智能化控制已成为此领域的一大趋势。

本次方案设计主要以系统合理性、先进性、可靠性、实用性和可扩展性为原则，将系统进行了划分并对XXX酒店智能化工程多媒体会议各子系统进行了设计。

1.2.设计要点

1.2.1.建声设计

1.2.1.1.混响时间测定

混响时间则是厅堂建声学的一项重要指标，其定义为当一个声源停止发音后衰减60dB所需的时间；混响时间的理论计算方法就是著名的Sabine公式T=0.163V/a*S ，其中V为房间的总容积，S为房间的总表面积，a为房间的平均吸声系数。a*S又可理解为厅堂表面的总吸声量。

1.2.1.2.混响时间调校方法

混响时间的长短直接影响着整个厅堂的声学效果，混响时间过大，会造成厅堂内音乐浑浊，语言不清晰；而混响时间过低，声音又会显得很干涉，乏力；不同的功能需要不同的混响时间，语言一般来说在1.0左右、室内音乐1.3～1.4s、古典音乐1.5～1.7s左右；

影响混响时间的主要方式有改变扩声场地的容积、改变扩声场地表面的吸声量及连接混响室等三种方法，国际上通常使用的办法是通过改变扩声场地内墙面吸声材料的办法控制混响时间，结合实际情况考虑到效果、造价等诸多因素后，建议采用第二种方式即改变室内表面吸声能量的方法进行较好，通常有以下6种方式：

幕帘式：即通过在厅内距离墙面一定距离的幕布的展开与闭合达到吸收声能的目的，为了达到比较好的声吸收效果，当距离为波长的1/4时对声能的吸收作用最大，因此结合场地的具体情况做相应调节。

翻板式：即在室内墙面表面装有可以翻转的吸声板，板的一面是吸收面，另一面是反射面（具体根据分析选用不同吸声量的材料），在不同使用活动时候通过不同的反射面改变声能；

百叶式：在需要吸声的表面安装百叶结构的不同吸声材料，通过开关百叶的方法改变声能；

旋转式：通过旋转圆柱体（一面吸声一面反射）、三角体（三面吸声）、板装体（一面吸声、一面反射）的结构改变声能；

声降式：在厅内天花上方设置可以升降的吸声体，通过露出的吸声体多少来改变声能；

空腔式：即在厅内设计一定大小的空腔，腔体表面材料选择一定刚度的材料通过共振的方法降低声能，一般多用于低频的处理。

我们将利用EASE软件对装修材料进行了模拟验证，从而提出装修要求，以便满足混响时间的要求。

1.2.2.电声设计

1.2.2.1.标准分析

满足《厅堂扩声系统声学特性指标》语言一级标准，即：最大声压级（空场稳态准峰值声压级 dB ）：250 Hz-4KHz范围内平均声压级≥98dB 、传输频率特性：100 Hz-6.3KHz以250-4KHz的平均声压级为0dB，允许+4- -12dB，且在250 Hz-4KHz内允许≤±4dB、传声增益（dB）：250 Hz-4KHz的平均值-12dB、声场不均匀度（dB）：1KHz和4KHz ≤10dB 、总噪声级：≤NR30 。

1.2.2.2.扬声器功率计算

室内扬声器的声压计算公式为：Lp=S0+10LgW-20 LgR+20 LgQ，上面公式中：Lg为距离扬声器距离R米处的声压；S0为扬声器灵敏度；Q为扬声器指向性，在轴向上可以按：Lp=S0+10LgW-20 LgR近似计算。

1.2.2.3.利用EASE进行电声学模拟设计

在设计方法上，我们结合经验及一定理论计算的同时，结合EASE计算机模拟分析声场软件来调整和验证，以保证设计的准确可靠。通过建模，选用适当的装饰材料，将安置到模型中我们所预期的位置，以三维坐标形式表达建筑内部结构和音箱方位、音箱投射角度，同时给各音箱加以不同的驱动功率，经过计算，可准确地模拟计算出声音的覆盖范围、声压的分布、声音的清晰度、传声增益等。这是一种十分有效和先进的设计方法。各会议室的模拟效果请参见附录的《各会议室EASE软件声场模拟分析图》。

1.2.3.视频设计

1.2.3.1.投影技术

投影机主要通过三种显示技术实现： LCD（Liquid Crystal Display）液晶投影机、DLP（Digital Lighting Process）数字光处理器投影机和CRT（Cathode Ray Tube）阴极射线管投影机。

CRT投影机采用技术与CRT显示器类似，是最早的投影技术。它的优点是寿命长，显示的图像色彩丰富,还原性好,具有丰富的几何失真调整能力。由于技术的制约，直接影响CRT投影机的亮度值，加上体积较大和操作复杂，已经被淘汰。

LCD 投影机采用最为成熟的透射式投影技术，投影画面色彩还原真实鲜艳，色彩饱和度及光利用效率很高，LCD 投影机比用相同瓦数光源灯的DLP投影机有更高的ANSI流明光输出。

DLP数码光处理投影机是美国德州仪器公司以数字微镜装置 DMD芯片作为成像器件，通过调节反射光实现投射图像的一种投影技术。它与液晶投影机有很大的不同，它的成像是通过成千上万个微小的镜片反射光线来实现的。

1.2.3.2.显示技术

要想取得良好的视觉效果，不仅要选取合适的投影机，也需要适合的屏幕

• 屏幕类型

正投投幕：有手动挂幕和电动挂幕类型；双腿支架幕；三角支架幕,  金属平面，弧面幕。

背投幕：多种规格的硬质背投幕（分双曲线幕和弥散幕）和软质背投幕（弥散幕）；硬质幕的画面效果要优于软质幕。

• 屏幕尺寸

要选择最佳的屏幕尺寸主要取决于使用空间的面积和观众座位的多少及位置的安排。首要的规则是选择适合观众的屏幕，而不是选择适合投影机的屏幕，把观众的视觉感受放在第一位。选择屏幕尺寸主要参考以下几点：

• 屏幕高度要让每一排的观众都能清楚地看到投影画面的内容。
• 屏幕到第一排座位的距离应大于2倍屏幕的高度。
• 屏幕底边离地面距离1.5米左右。

• 投影设备需求的格式（画面比例）

常见格式列表如下：

• 正投屏幕材料

屏幕面料要适合投影机及观众的需要。

1.2.4.中控系统设计

智能化控制。教师通过直观的控制台操作，将复杂的电教设备及环境设备控制变得轻松自如。操作者只需进行简单的操作即可完成对复杂的设备及环境的控制，比如可以进行输入信号切换及影音设备控制、自动调节室内光线、自动放下/升起屏幕、自动打开/关上窗帘……；

通过多媒体中央控制系统，可以控制影碟机、录像机、录音机、摄像机、视频展示台等教学设备的音、视频信号输入输出，实现教学设备间的相互切换，不再有繁琐的操作，全部由系统统一控制，省时省力，教学质量高。

采用触摸屏控制会议室内的所有电气设备，包括控制投影机开关、屏幕升降、影音设备、信号切换，以及会场内的灯光照明、系统调光、音量调节等。音、视频信号通过质量可靠、技术先进的矩阵切换器进行选择，通过中控系统进行自动控制。

现场的视频图像及计算机投影信号可通过视频VGA及视频回显卡在触摸屏上进行监视，便于会议控制人员根据现场的实际情况对会议系统进行控制，保证会议的顺利进行。

通常情况下，会议室内的设备一般均采用RS232、IR及专用控制接口方式实现，接口如下：

• 投影机：RS-232
• DVD： IR
• 视频会议终端：IR
• 电动屏幕：I/O
• RGB矩阵：RS232
• 自动调音台：RS232
• 媒体矩阵：RS232

1.3.大会议室设计与产品技术性能及功能描述

1.3.1.功能定位

大会议厅（宴会厅）是一座多功能报告大厅，要能满足学术报告、新闻发布以及会议的扩声要求。

1.3.2.系统构成

1. 音响扩音系统
2. 同声传译系统
3. 视频系统
4. 灯光系统
5. 中央控制系统

1.3.3.音响扩音系统

①扩声系统设备采用能经历长期使用后确实性能都稳定可靠的产品、系统性能稳定可靠。

②扩声系统重点突出“简洁、精练、实用和先进性、方便”容易操作的原则。

③整个扩声系统具备良好的扩展功能，其中包括多系统资源共享等功能。

④扩声系统中所有采用的是全套进口的先进性、高性能、高可靠性、高价格比的世界著名名牌专业产品。

⑤扩声系统中所采用的扬声器都是高效率扬声器，从而可以用较少数量的高效率扬声器而获得需要较多非高效率扬声器才能达到的声压级。在确保整个剧场内声音覆盖均匀并达到国家(行业标准)一级标准声压级的情况下，达到扬声器少而精，声音效果质量好，既节省了工程项目成本开支，又能提高了剧场所选用的扬声器档次。

1.3.3.1.扩声系统的声场设计

扩声系统的声场设计是整个扩声系统最重要的环节，是扩声系统最终具有良好效果的关键，主观上决定了整个扩声系统的好坏，应给予充分的重视。设计时应结合整个厅堂的建筑形体、建筑声学设计，对扬声器的选型进行最优化设计，从关注声干涉、宽频带的指向性的角度入手，充分满足厅堂扩声系统对声压级、均匀度、清晰度等设计指标的要求。

• 场地分析

大会议厅（宴会厅）大致为矩形分布，长可以容纳803个座位。

舞台可以容纳45个座位。

• 观众厅主扬声器的布置

大会议厅主扩声系统扬声器安装至于主席台两侧上方，分左、右二个声道，各个声道独立覆盖全场观众区。

左声道扬声器系统

左声道扬声器系统由1只全频扬声器(专业舞台演出两路全频扬声器，60o x 40o号筒，1.75吋压缩驱动器，15吋低音，最大承受功率：350瓦/8欧姆、最大声压输出：130 分贝。)组成。全频扬声器覆盖全场观众区。

右声道扬声器系统

右声道扬声器系统的选型、布置、覆盖等跟左声道扬声器组相同。

辅助扬声器(拉声像)系统

为确保全场观众席有良好的声像定位和足够的直达声。我们采用两只美国全频扬声器(多功能演出系列两路分频全频号筒扬声器，配1吋30瓦(有效值)钛合金压缩驱动器，8吋(100瓦/有效值)低音单元，频率效应80 周至18千周，最大输出：128分贝/1米/1k周，90°H x 40°V 高音号筒)作辅助扬声器组以确保全场所有观众席都能有完美的音响效果，安装于观众厅中部两侧的墙体内。

超低频扬声器系统

为了丰富100HZ以下超低频次低音的重放音色，我们选用了美国进口高效率超低频扬声器二只(18英吋低音单元700 W/8Ω),频率范围:30-120HZ,灵敏度100db/1米/1瓦,最大声压极为128 db,能发出难以置信的震撼超低频效果。

• 监听扬声器系统声场设计

主席台返送扬声器系统

主要用于增加汇报性演出时发言人员在主席台的自身听觉，由总数合共2只美国进口号角型返听扬声器组成,其中(多功能演出系列两路分频全频号筒扬声器，配1吋40瓦(有效值)钛合金压缩驱动器，12吋(250瓦/有效值)低音单元，频率效应60周至18千周，最大输出：129分贝/1米/1k周，90°H x 40°V 高音号筒)放在主席台内面两侧组成主席台流动返听系统，能够满足各种报告性会议的监听要求。

1.3.3.2.信号处理设备

• 数字音频处理器
•

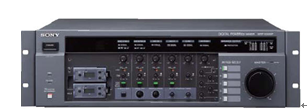

• PEAVEY 数字矩阵前面板

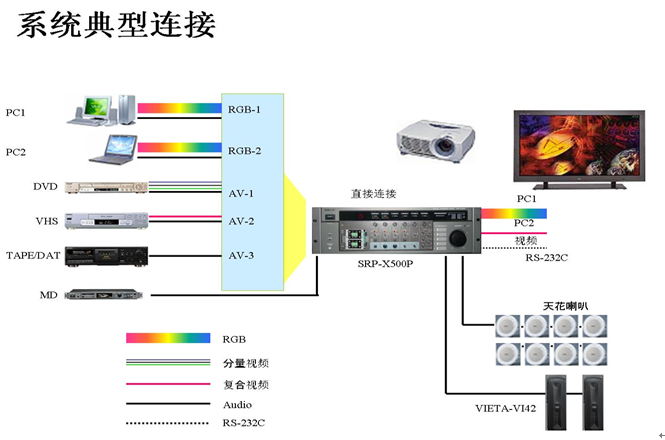

  All-in-One的商用标准化视听解决方案

  数字式AV管理中心，安装更简单使用更方便，运用一系列简单控制选项来为中小型会议室、企业会议室、教室等提供高质量音视频互连。

  All-in-one设计

  含有AV矩阵/RGB信号切换、无线话筒接收模块插槽、数字现场调音台、数字功率放大器、带独立反馈及自动增益调节的高质量数字声音处理、环境设备控制、48kHz/24bit 数/模及模/数转换及高质量处理（用于高质量音频的内部32bit处理）、以及19英寸机架安装结构等……

  9种扬声器系统应用的预设模式

  可以使用SYSTEM TUPE的选择器进行1——9种模式的选择，每种预设模式包括：

  –    话筒的低频切除滤波器（100Hz以下）

  –    EMG

  –    路由

  –    延时

  –    输入静音

  –    输出静音

  –    输出线路

  –    压缩

  –    扬声器CH3/4端子状态（70V线路或低阻功率输出）

  –    控制推子

先进的数字AV解决方案

• 科技在内，简单在外

• 容易使用的 AV/PC 信号源切换和音量的控制

• 没有学习难度： 用户能简单的了解 SRP-X500P的全部功能
• AV/PC选择键和主音量电平旋钮都集中在前面板.
• 其它功能调整键都被封在功能盖板下面
• (其它用户界面如压缩、均衡等功能)
• 可扩展的外部环境控制器和学习型遥控器令操控更简单

• 高质量的数字声音、没有声反馈、小尺寸（3U）

• 4-通道的数字功放，高质量数字声音处理效果；
• 带独立话筒的声反馈抑制进一步提高话筒增益，简化话筒声源的声反馈处理程序；
• 高质量的视频效果和高性价比
• 高质量的 Video/RGB/分量信号选择功能，无需单独的 Video-RGB 转换,获得在投影机上高质量的视频重现功能；

• 输入

2路话筒-+48V(XLR x 2) 或者 2路无线话筒输入

2路话筒输入 +48V  (XLR x 2)

线路1：1组立体声输入(phono x 2)

线路2：5路选择的AV/RGB 输入 (包括分量信号)

• 4总线输出

2-主通道 (phono) 和2- 辅助输出 (phono)

• 多通道的数字功放输出

低阻应用 :  90W+90W+50W+50W

综合应用：前置扬声器+ 天花扬声器 : 90W+90W+70V 线路 (60W)

•  独立的话筒数字反馈抑制器

一键OK：容易使用

• 前面板保护盖板

免除误操作，保证系统正常运行.

• 可选编程遥控器

RGB/AV选择、主音量控制、哑音……

•  遥控接口

RS-232C : 外部控制 例如 PC、AMX, Crestron. 或者和其它的中央控制主机相连

投影机控制 : 控制投影机的 Video/RGB信号的输入及开关

RS-232C 可以连接Sony或者其它品牌的投影机，而 CTRL-S 只能应用Sony的投影机

并行端口：通过连接外部I/O接口盒简单的实现对灯光、窗帘、幕布的控制管理功能

• 小体积3U, 19 英寸标准机架式安装

• 功率放大器

我们选用美国进口公司的功率放大器作为主扩声系统的功率放大器, 该系列功率放大器专门是为高要求的音乐会,录音棚等专业音频扩声设计的高性能, 高可靠性功率放大器, 采用了先进的线路设计及高质量的电器组件,左右声道的完全独立分开, 操作安全可靠,并具有绝对的过载驱动能力和高超的总体性能,拥有过热,直流,短路,防冲击,削波限幅和次声滤波,而且它体积小，功率大，可靠性高。特别是采用了多项完善的过载保护功能，为功放长时间运作提供了有效保障。

1.1.1.数字会议及同声传译系统

（见本章单独一节）。

1.1.2.视频系统

1.1.2.1.投影显示系统

根据大会议厅（宴会厅）的面积和建筑结构，在大会议厅（宴会厅）舞台后面墙壁中间位置安装一块电动正投屏幕。

根据现场勘察结果及现场安装平面尺寸，建议采用150”（ 3050mm×2290mm）正投屏幕，屏幕采用具有高增益、宽视角可视玻璃珠投影幕，既能够满足建筑结构的尺寸要求，又能提供给观众清晰的画面。大屏幕采用凹槽安装方式，平时不使用时收缩在凹槽内，不会影响美观。

根据现场要求，选用5200流明HITACHI CP-HX6500a高亮度投影机，亮度：5200ANSI流明，不低于85%均匀度；对比度：700：1；物理分辨率：1024×768，最高兼容1600×1200.连接多制式信号输入：复合视频（Video）、超级视频（S-video）、色差信号（Y、R-Y，B-Y）、分量视频（RGBHV）信号（VGA）、数字视频接口（DVI）。中国强制性产品认证（3C认证）。

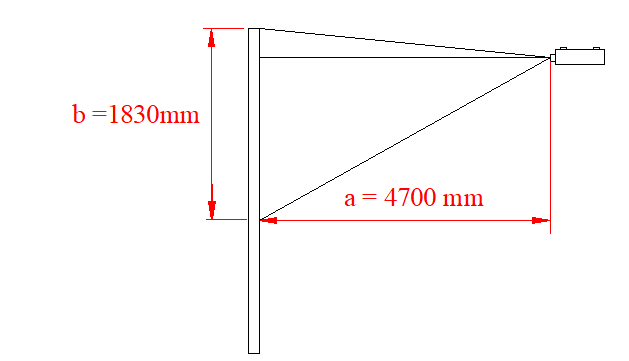

sa :投影机到屏幕的距离

b:投影屏幕的高度

投影机采用采用吊顶安装方式，如上图所示。

配合建议：

1. 投影机的使用应尽可能的防潮和防尘。
2. 由于采用采用吊顶安装方式，必须保证周围环境的通风散热。
3. 投影系统工作时，受环境光线影响较大，应避免室外光线和室内灯光的直接照射。
4. 投影机电源信号与信号源电源信号必须共地。

该系统用于各类电子文稿的演示，各类图象图形记录资料的视频播放。主要功能如下：

• 投影机能接受电脑、DVD机、视频展示台、视频会议主机传送过来的各种视频信号。
• 投影机投射图象亮度高，在会场开启着代表书写记录所需灯光的情况下，仍保证与会人员在会议室任何座位上都能看到清晰的图象。
• 投影机应该采用隐蔽的安装方式，天花升降吊装或从地面升降。根据现场情况，推荐采用地面升降方式。
• 投影机与投影幕间的安装距离有一定的协调范围，以适应现场情况。投标方应现场勘察情况后，根据现场情况选择适当的投影机镜头焦距。
• 投影机投射在投影幕上的图象大小合适，投得满，投的正，不超出幕布范围。
• 投影幕大小合适，保证会场每个座位的人都能看到全屏幕的图象。
• 投影幕采用电动升降，升降灵活无阻隔。
• 投影机、投影幕、电动升降台都带红外遥控功能，配备遥控器。
• 投影机升降台动作灵活稳定，定位精度高。

1.1.1.1.交互式演示系统

为满足各种演示需要，系统应配置一台交互式电子书写屏，书写屏为HITACHI公司提供。交互式电子书写屏安装于演讲台，演讲者可在上面打开演讲稿，可对稿件进行修改、保存。画面可由投影机投影至显示幕布。另外电子书写屏需具备互动性，即可以连接到Internet或Local Area Network，信息与远端的电子书写屏共享。现场的演示画面可在远端画面同时显示，且远端也可在现显示画面进行修改。

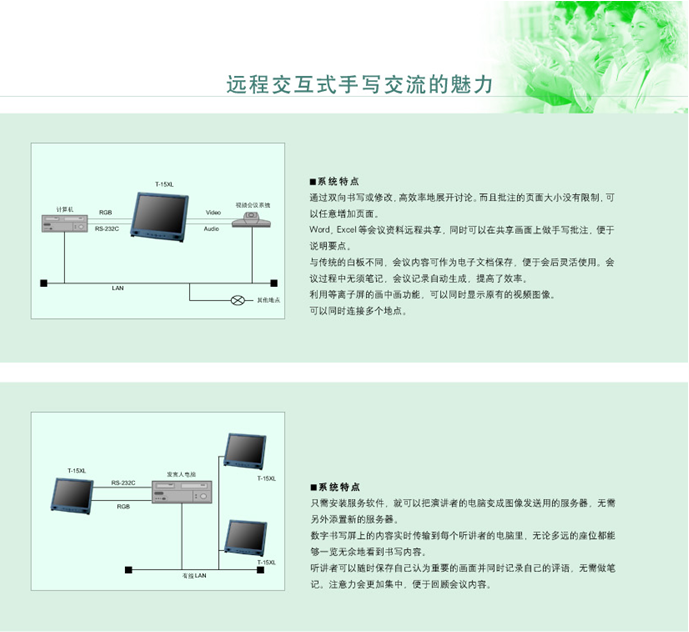

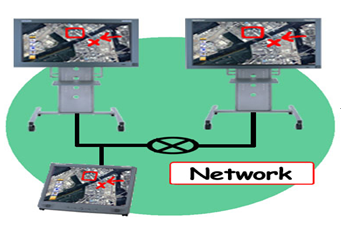

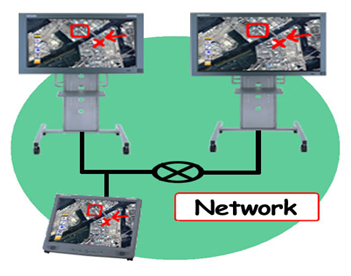

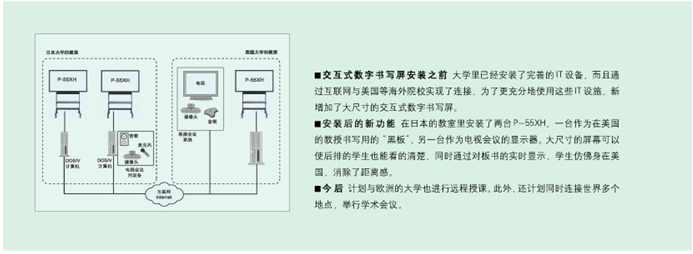

与会议视频会议系统结合，会议双方可以通过书写屏在任意电脑画面上书写、标注，并通过网络进行数据的实时异地双向传输。普通视频会议系统仅仅能够提供视频和音频交流，通过交互式书写屏使沟通更加透彻，实现会议资料同步共享，可以有效地改善会议效果，在幅提高会议效率。

同时可以将交互式数字书写屏上的图像传输到与会者的计算机，每个与会者都能够各自保存图像，并且将文档以手写批注等要点加以保存，使听讲者的注意力更加集中。广泛应用于会议、演讲以及培训等场所。

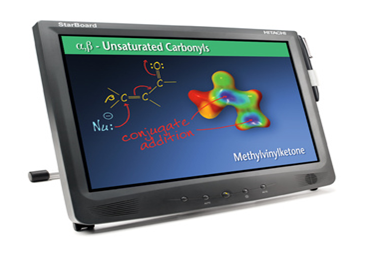

T－15XL电子书写等离子屏产品特点：

◆ 画面清晰，任何角度都让您的资料一目了然

显示：TFT active matrix method

显示分辩率：XGA (1,024×768)

颜色： 6-bits 262,144 colors

输入端口 (RGB)： D-Sub 15 pin

亮度：250cd/m²

对比度：400:1

◆ 标准附加软件

StarBoard 软件

◆ StarBoard 软件的特点

StarBoard 软件包含了「资料显示」、「显示外部影像」、「白板功能」这几大类功能，使用者轻轻松松就能操作上手，您能在电子白板上自在操作计算机，手写功能更是不惶多让。

在电子白板正常运作的环境条件之下，手写功能方能生效。

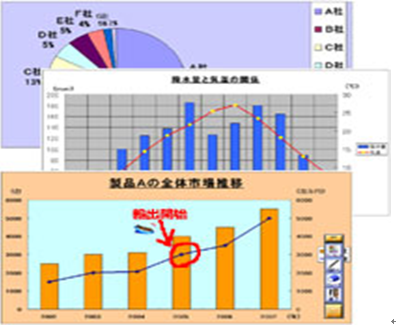

◆ 能够在计算机显示的数据画面上自由地书写标记

对数据中重要的部份进行标记、强调重点，并可在单色的白板画面或预设图样的白板画面上自由书写，感觉甚至比在普通白板上用水性笔书写还要轻松自在， 侧面的按键可取代鼠标的右击/双击动作， 再加上消去手写内容的功能，大幅提高对计算机的可操作性。

◆ 能存档并打印当时的使用内容状态

StarBoard能够完整保存并打印展示会议数据和文字， 可让您当成会议记录使用。如此一来，会议结束之后，还能借StarBoard 存盘之资料来研究会议内容。

◆ 透过白板控制影片播放

可将 DV 或 DC透过USB接口连接计算机，然后呈现画面到书写屏，通过书写屏控制并操作 DV 或 DC 内的影片， 且同样，可在影片画面上使用批注标记，并进行存档写上批注。做上标记批注的画面，会一直以此画面被存为影像文件保存下来，当然也可以进行打印。

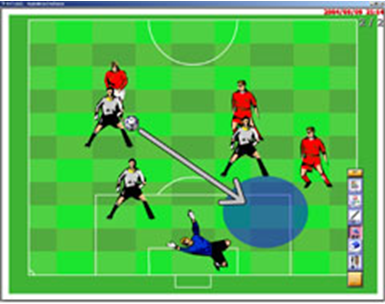

◆ 丰富的背景图案

StarBoard Software 为您准备了大量背景图案, 例如:横竖网格线、运动比赛场地、五线谱、计划表… 等等，并提供使用者将常用背景 ( 如: 地图 ) 图样登录进软件中的功能。

◆ 白板功能

可选择不同的底板配合您使用的场合，例如音乐类或运动场地类。在电子白板上使用白板功能，手感与一般白板无异但更为方便顺手。配合电子白板专用的电子笔和电子板擦进行书写的动作，写在白板上的资料可完整保存于计算机之中或打印出来，方便您随时调阅参考。

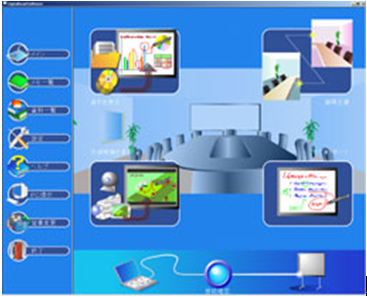

操作软件如下图：

操作界面

可在WORD、EXCEL、POWERPOINT操作软件上书写

可打开任何图片或在短片抓图进行编辑

信号切换系统

在多功能会议室设置4个多功能插座，系统设置一套信号切换系统。切换器采用CREATOR产品。

• RGB切换器为8*8矩阵，其输入端为各排的计算机信息点的VGA信号，通过切换器，将计算机信号显示在投影幕布上。
• AV切换器为8*8矩阵，信号来自录像机、DVD机、三台摄像机、视频会议终端的视频信号输出到投影显示系统、监视器、录像机等。
• 所有切换器都具有RS-232串行控制端口，可由CRESTRON中控系统进行控制，用户只需在触摸屏上轻轻一点便可实现对各种信号进行切换。

1.1.1.灯光系统

大会议厅（宴会厅）必须保证演出时有灯光照明,因此不可因为某个灯光控台或灯具有故障就黑场。为解决该问题，本方案采用以下设计：

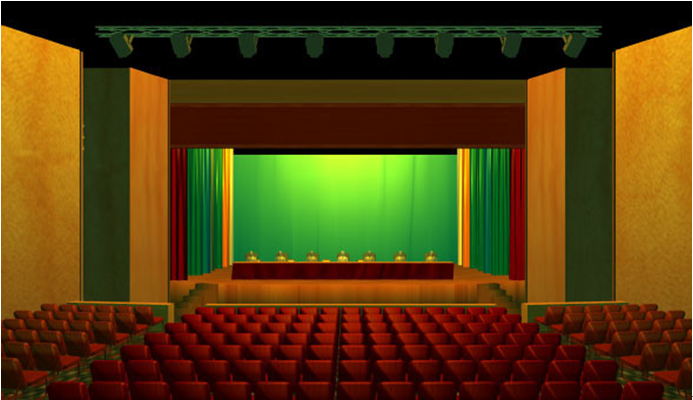

效果图

灯效说明:

面光部分

由于该报告厅主要作会议用，为了避免在台上领导受到眩光照射，所以在面光部分采用高角度投光方法，这样可以做到防眩光的功能。面光我们采用了2000W的冷光聚光灯（GL-2000HL），接在调光台上可调亮度.既保证了文艺演出时候有足够的照度，又可以使得在会议进行期间拥有均匀、柔和的光线。而且冷光聚光灯本身采用了不反射红外线的深椭球精密光学反光镜，可以使被照物体免受IR热辐射的影响，可以使得台上的温度更加接近常温。

顶光部分

顶光会议使用中为使领导在台上端坐舒适，能清晰阅读文件，又能表现领导的精神面貌，这方面的灯光设计必须柔和、照度合适，灯光下温度与无光区接近。所以我们采用了三基色柔光灯（GL-055HL×4，4灯管，3200色温，显色指数>95）。会议阅读平均照度≥1200LUX。

耳光

采用了左右各1支2000W 冷光聚光灯作舞台上的会议及演员耳光照射。并可任意切割光斑效果。

侧光

侧光则采用了GL-2000YJ影视聚光灯。

天幕光

天幕区采用1250W的天幕灯，在保证与天幕有一定距离条件下，解决了天幕光中间地带灰暗的缺点。

逆光

采用PAR64投射灯，位于舞台台顶沿最后2排，用于逆光辅色，形成背景光束，烘托色感及演出气氛。

产品参数:

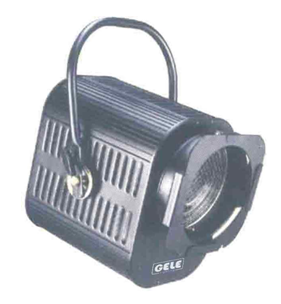

1.GL-2000HL冷光聚光灯

实际应用:4台，此分布在舞台上空正面1排4支，主要用于会议、讲座、报告交流、演出进作面光用。其亮度高，色温稳定，并低热，使在会人员及演员没有灼热感，更能完美展现所表现的效果，全铝合金外壳，高效率冷光石英反光杯，全铝合金外壳。此灯出光角度可调，出光处的方框可旋转（其它厂的无此功能）。

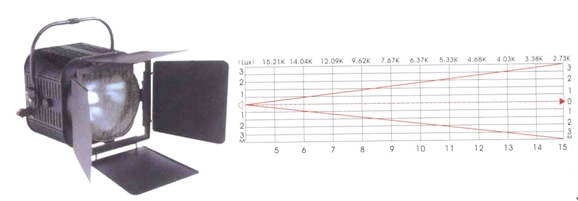

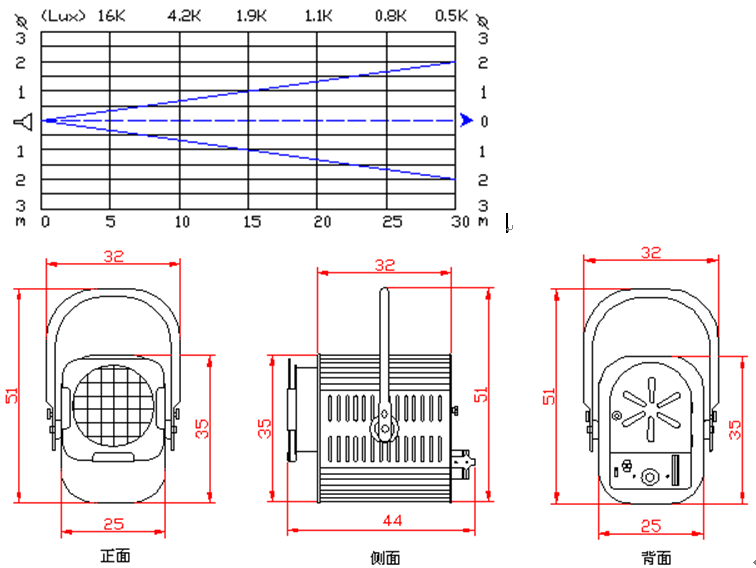

2.GL-2000YJ影视聚光灯2000W

电压：220V±5％

光源：220V／2000W卤钨聚光石英灯泡

功率：2000W

整机尺寸：L320*W440*H350mm

重量：8.5KG

Voltage:220V±5％

Light Source: 220V／2000W Tungsten-Halogen Lamp

Power:2000W

Dimensions: L320*W440*H350mm

Weight:8.5Kg

说明:最新抽屉式灯具内部设计，方便维修、更换;螺杆式平滑调焦;可后面开盖更换灯泡而无须拆卸换色器;带防护网罩;最佳投射距离为10-15米,适合中距离、剧院、演播厅布光用。

3. 天幕云灯GL-1250TM

电压：220V±5%

光源：1250W卤钨灯管

色温：3200K

功率：1250W

整机尺寸：L440*W240*H310mm

重量：2.4KG

Voltage:220V±5％

Lamp: 1250W

Color temperature：3200K

Power:1250W

Dimensions: L440*W240*H310mm

Weight:2.4Kg

实际应用:8台，用于会议场后幕布照明。比如会议场后幕布有国徽和国旗，用天幕灯照射可显出庄严气氛。

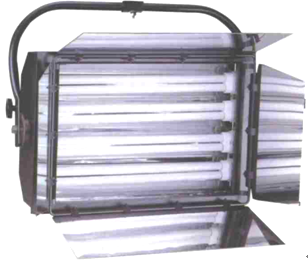

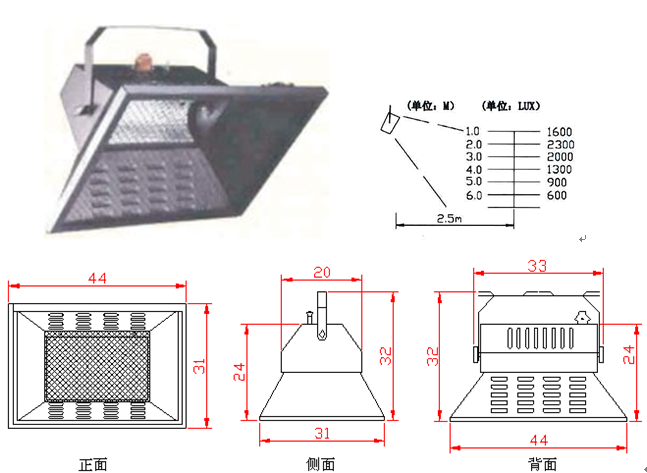

4．GL-055HL*4三基柔光灯

主要用于会议、讲座、报告交流时作顶光用，其亮度高，色温稳定，并低热，耗电量低，使用寿命长达1万小时以上。同样使在会人员没有任何灼热感，使您在会议、讲座、报告交流中轻松自如，此灯光角度可调，全铝合金外壳及德国或意大利进口反射板（其它厂用不锈钢或用铁板电镀，色还原度不好），反射度高，色还原度好，进口电子配件（用OSRAM镇流器）。时以上。此灯光角度可调，全铝合金外壳及德国或意大利进口反射板（其它厂用不锈钢或用铁板电镀，色还原度不好），反射度高，色还原度好，进口电子配件（用OSRAM镇流器）。

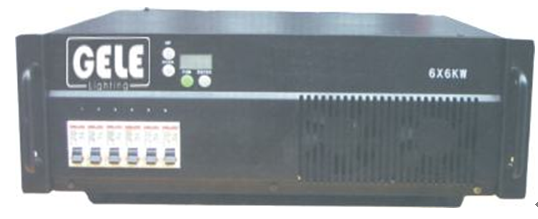

5. GL-6000/6数字硅箱

主要技术参数：

●数码管显示地址

●控制信号：DMX-512

●6路输出，每路6KW

优点：

●相对模拟硅箱而言，数字硅箱扩充相当容易，只要用信号线一台一台串联即可。基本不受调光台限制。

本设备在本方案中使用说明: 和RGB-2012（12路光路）数字电脑调光台配合使用，控制PAR64L投射灯。

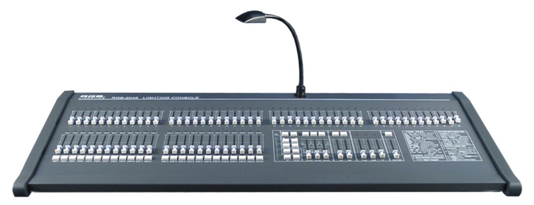

6．RGB-2048（48路光路）数字电脑调光台

48个控制光路、48个可控硅回路。48个分控推杆、48个集控推杆、48个集控页。

3×24个效果步骤，MA / Mb手动编、演两场。

数据存储方式为关机电池保留数据。

调光台有面板锁功能，配有工作灯座（可另配工作灯）。

无硬盘、全固化软件系统设计，瞬间开机启动，工作稳定可靠，不死机。

配有中/英文面板操作表，易学易用。

2个输出口,每个口6路

控制信号：   DMX-512

电     源：交流220V±10% ，50Hz

外型尺寸：650×415×110(mm)

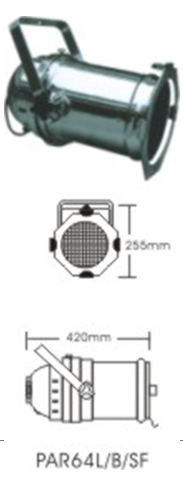

7.PAR64L投射灯长筒(白色)

主要技术参数：

• 灯泡:240V／1000W
• 色温：3200K
• 整机尺寸：L420*W255*H255
• 净重:1.7KG

优点：

• 机身厚1.2mm(其它厂家机型一般厚0.9-1mm)

本设备在本方案中使用说明: 在本方案采用8只PAR64L投射灯长筒做逆光。既保证亮度，又形成光柱效果。

1.1.1.中央控制系统

集中控制会场内的所有音、视频等系统的场景切换。细节控制的内容包括音视频源播放、停止等全功能动作，音视频信号切换，音频系统的电声（如电平、预设等）调整。

采用独特的高速双总线结构；32位处理器；257 MIPS 处理速度；36MB 内置记忆体；快速记忆体槽(最大可达 4 GB) 可用Type II 快速记忆体或Microdrive硬盘；内置防火墙网路安全保证；动态/静态IP位址，和全双工TCP/IP和UDP/IP；内置网路位址转换器，路由器和网路服务器。可实现多个会议室中控系统的远程控制。系统控制主机具有足够的串行、红外接口以及足够的输入/输出接口，足够的低压继电器，内置网络接口。内置网页服务器，可进行远程桌面/网页控制。主机控制端口可扩展。系统中的控制主机和控制电脑可组成网络集群控制系统。并可进行视频和VGA信号的回显和网络监视。

采用一台12"双显彩色触摸屏及一台全彩色无线触摸屏，触摸屏界面友好、方便操作。

整个中控系统具体需实施的基本控制功能：

1）提供8路低压继电器及低压电源供应，即设备电源控制；

2）提供所有音视频播放设备之基本遥控功能；

3）提供矩阵切换器、切换器、分配器的所有控制功能，对输入输出各类矩阵中的信号源实施任意的切换；

4）提供4路灯光控制和亮度调节，并可预置多种场景灯光模式调光系统，提供多个可独立调光回路；

5）提供高解像摄录机之上下左右摆动、对焦、变焦功能，投影机之对焦、变焦、光暗控制功能；

6）提供幕布窗帘的触控环境模式控制；

7）提供各中会议模式的编程预设，实现会议系统间的联动整合，为业主提供更人性化的单键模式切换；

8）提供备用RS—232控制接口、红外或其他控制接口。

产品介绍

• 多媒体控制系统主机AV2

AV2是一个完全新驱动控制技术的解决方案，还是一个网路资讯控制系统。它甚至对一个复杂的控制应用来说也是经济的解决方案, 如媒体协助平台、视频会议、远端教学及娱乐设施。

AV2的心脏是突破性的2-系列引擎，基於新的257MIPS，32位摩托罗拉 ColdFire处理器。内置的34MB记忆体可扩展到4GB，扩展糟支援现成的类型II快速快闪记忆体和IBM Microdrive硬碟，内置程式存储和触摸屏档案，空间和设备设定，提供硬体软体相结合、升级、资料库和时间表计划。

快思聪独特的双总线系统，和它的高速输入/输出总线结构，提供快速吞吐，系统宽度。这种双总线结构还让你可以升级到更新、更高性能的扩展卡，可使用你已有的卡和软体程式。40Mb/s Y-Bus支援已有CNX控制卡和作为红外线、串列通讯和继电器的通道。300Mb/s的Z-Bus为超高速控制卡应用而设，如10/100M乙太网，USB，USBII，Firewire，磁碟机挂列等。

AV2还提供真正的安全网路通讯，满足当今的商业机构网路和各种10/100乙太网卡所组成的互联网的需要。一个内置的防火墙可提供最终的网路安全，并带内置网路位址翻译器（NAT）和路由功能。它支援动态和静态IP位址和全双工TCP/IP和UDP/IP，提供互联网一个WAN介面，以供互联网、商业机构通讯，并有LAN接口供房间及AV本身网路的使用。内置网路服务器提供最终用户帮助平台功能，和使用快速快闪记忆体卡上的记忆体进行远端操作和控制。

2-系列即时操作系统进行了升级，与已有的快思聪软体和编程相容。最关键的是一个新的快思聪编译器，可以使任何一个已有的快思聪SIMPL Windows控制程式能很容易地重新编译2-系列。即时抢先多工/多线程作业系统提供FAT32档案系统，支援长档案名字，可以容易开设文件管理器。增强的SIMPL+指令集还完全相容已有的快SIMPL Windows®和SIMPL+。

由於它的高速度，大记忆体和革命性的双总线结构，AV2内置了高性能，安全的互联网通讯和动态扩展功能。设计可靠，由快思聪的True Blue提供客户支援，它是整个快思聪音频/视频/互联网分配先进方案的一部分。

主要特点:

- 高速双总线结构

- 32-位摩托罗拉ColdFire®处理器

- 257 MIPS 处理速度

- 34 MB 内置记忆体

- 快速记忆体槽(最大可达 4 GB) 可用Type II 快速记忆体或 IBM Microdrive®

- 1 Z-总线可选 3 Y-总线和扩展

- 内置防火墙网路安全保证

- 动态/静态IP位址，和全双工TCP/IP和UDP/IP.

- 内置网路位址转换器，路由器和网路服务器

• 彩色触摸屏TPS-5000

Isys® 是崭新科技的産品,非凡醒目的外观必能引起您的注意。流线外型展示人体美学,12英 对角触摸式LCD显示幕展现明亮、鲜艳的真实色彩。并能全萤幕或以不同视窗尺寸显示高质素的画面。

Isys® 的美态不只表面化的, 它的功能表现打破很多定律。Isys®独有的模组设计能轻易地满足用户的升级要求, 只要安装RGB 图像、视频或Internet通讯扩展卡便能实现。Isys® 内置的麦克风、两个立体扬声器、功放和混频器，可播放储存的WAV档案。而升级?双向无线触摸屏亦只需外加射频模组、接收器和底座。

Isys® 的强大功能在於它的广泛接驳, 这让您能连接所有需要控制的设备。Isys® 支援所有标准Internet协定,并以10/100 BaseT的速度运行。Isys® 是真正的全球通讯触摸式控制系统。它能够操作任何数量的电子设备，并通过Internet与各地的控制系统进行连接。

Isys® 是遥距控制能力上的突破和触摸屏规格及功能性上的一个全新起点！该系统拥有强大的扩展配置能力。同时快思聪更是率先将控制系统入到了IP网路领域

规格:

- 12英寸对角触摸屏

- 独特的模组化系统配置简单，只需添加视频、图形或互联网(Internet) 扩展卡, 便能扩展系统

- 可显示XGA RGB 视频讯息

- 显示NTSC/PAL/S-Video多达256,000种色彩

- 显示图形的色彩多达64,000种

- 10/100 BaseT (全/半双工) 乙太网(Ethernet) 通讯

- 支援动/静态IP位址, 内置web伺服器

- 内置网路服务器

- 设有RS-232 埠

- 内置的麦克风、功放和混频器，、两个立体扬声器

- 可播放储存的WAV档案

- 12MB记忆体 (可升级至96MB)

- 可另加双向无线射频模组、接收器和底座

STI-1550C全彩色无线触摸屏：

此为家庭影院、会议室、教堂等场所提供了一种可靠的、低成本的无线解决方案。256色，5.7”无源矩阵触摸屏幕是建立全面定制的用户界面的必需品。这种触摸屏拥有轻便、造型简约的外壳，其使用范围最高为300英尺（室内），是便携式控制应用的理想选择。

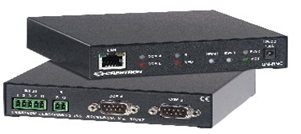

• CNRFGWA单向无线RF接收器：

CNRFGWA是一个单向射频网关﹐使快思聪单向射频无线触摸屏和掌上触摸屏能够通过Cresnet网络与控制系统进行通信。每个CNRFGWA支持的范围大约300英尺。可以通过多个分配式接收器来扩充范围。

• CLI-220N-44路调光箱：

CLI-120N-4A 是四路的网路调光模组，它可控制低压白炽灯、低温灯以及非小型的光载荷。现场控制部分提供输入口和外部开关相接来控制系统。整个小系统只占用CLC-6空间的一个小分箱。

介面:

交流电和光载：螺栓型终端模组， 最大 10AW

本地化的控制

输入: 1 个 9 位元螺栓型终端模组，最大16AWG

网路: 包括4针插槽的终端模组；连接网路

调光器负荷容量：

每个流道的额定功率可达到1000W，含四流道的分箱，其总功率不能超过1920W

交流电功率：

调光器需要提供20A 电流（当装入CLC 中时提供外部保护）

• CNPCI-8继电器模块：

CNPCI-8 是带有(8)个单独的电极的功率控制介面, 单独的继端器, 每个适用於额定到20A 的照明, 发动机控制等等; 125/277 VAC. CNPCI-8 也包括 (8)低电压输入适用於本地化的继电器操作. 操作在Cresnet 网路上; 包括NEMA 围栏。

1.1.小会议室设计与产品技术性能及功能描述

多媒会议系统系统包括多媒体教室、教学监控、视频会议系统等，采用现代化的教学管理手段，实现全校最大化的教学资源共享。

多媒体教室围绕方便教师教学为核心，实现多路音视频信号的简单切换，同时在教师控制台能够控制室内灯光和电动窗帘等，以最大限度地给教师和学员创造一个操作方便、环境舒适的教学环境。

采用多媒体中央控制系统对多媒体电教室、会议室中的各种设备进行集中控制、管理，以简单明了的按键方式提供给用户使用，将复杂的控制转化为简单的按键操作。

教学视频监控系统要实现实时关注教学秩序、教学质量并实现无人监考以及教学节目的录制等。

多媒体教室系统具备如下的主要功能：

1、音视频切换操作：可对投影机、录像机、DVD机、录音机、计算机等设备的音、视频源的播放切换；并能对话筒及各种多媒体的音量控制。

2、计算机及其辅助教学：通过系统，将计算机的各种内容投放到投影屏幕上。

3、多媒体组合教学：通过DVD、录像机、录音机等设备的组合使用，老师能将各种多媒体教学资料有效的展现给学员。

4、图文实物演示：运用视频展示台将图片、文字、实物等图像投放到屏幕上。

5、音频放大：配置的音频功率放大器，将各种媒体及话筒的声音放大。

教学视频监控系统

教室内配置一体化摄像机，通过音视频线将画面及声音同步传到后台硬盘录象机，再到监控电脑, 对教学情况进行实时监控或节目录制。

1.1.1.系统构成

1. 音响扩音系统
2. 视频系统
3. 中央控制系统

1.1.2.音响扩音系统

具备良好的现场拾音、扩（放）音功能，简而言之是说得清楚、听得明白、记得牢固。

扩声系统的声场设计是整个扩声系统最重要的环节，是扩声系统最终具有良好效果的关键，主观上决定了整个扩声系统的好坏，应给予充分的重视。设计时应结合整个厅堂的建筑形体、建筑声学设计，对扬声器的选型进行最优化设计，从关注声干涉、宽频带的指向性的角度入手，充分满足厅堂扩声系统对声压级、均匀度、清晰度等设计指标的要求。

• 观众厅主扬声器的布置

观众厅主扩声系统扬声器安装至于主席台两侧上方，分左、右二个声道，各个声道独立覆盖全场观众区。

左声道扬声器系统

左声道扬声器系统由2只进口 PA-228全频扬声器(多功能演出系列两路分频全频号筒扬声器，配1吋40瓦(有效值)钛合金压缩驱动器，15吋(300瓦/有效值)低音单元，频率效应50周至18千周，最大输出：130分贝/1米/1k周，90°H x 40°V 高音号筒)组成。PA-228全频扬声器覆盖全场观众区。

右声道扬声器系统

右声道扬声器系统的选型、布置、覆盖等跟左声道扬声器组相同。

• 辅助扬声器系统

为确保全场观众席有良好的声像定位和足够的直达声。我们采用2只美国进口  BS-208 全频扬声器辅助扬声器组以确保全场所有观众席都能有完美的音响效果，安装于观众厅中部两侧的墙体内。

• 传声器及还音设备

有线传声器配置有2支AT PRO 49QL鹅颈会议传声器（配底座）。

无线话筒采用广播级的进口 U-6000系列 UHF话筒，设置手持无线话筒1支，领夹无线话筒1支。

在还音设备上，配置PIONEER DV-3700 DVD机1台。

• 信号处理设备

在本系统中我们选用SONY的SRP-X351P。本控制平台还具备诸多传统模拟控制平台所没有具备特点：

◆ 提供十只平衡式话筒输入端口，单独备有48V幻象电源，方便电容话筒的输入，话筒可以选择前面板单独直插输入。

◆ 外接效果器的输出和输入端口；

◆ 紧急广播EMG信号强切功能；

◆ 内置功放2x170W的功率放大能力；

◆ 无线全功能遥控如：CD、MD、TAPE自动播放控制，4级音视频选择切换;系统音量控制、静音控制等等；

◆ 提供4组音视频输出，主输出和录音输出。

1.1.1.视频系统

1) 设置正投影显示系统，进行多媒体演示汇报功能。

2) 设置多媒体电子会议台，可任意在任何电脑软件界面上随意书写，使本来复杂的演示过程变得轻而易举，并可通过正投影显示系统完美的显示出来。

3) 正投影显示系统可以任选计算机视频、复合视频信号中的任意组合进行显示。显示信号有：远程视频信号、摄像机所拍摄的画面、计算机信号、DVD视频信号、数字录像机视频信号、展示台视频信号等。

1.1.1.1.投影显示系统

根据小会议室的面积、结构及用途，选用一块120”（2440×1830mm）电动投影幕。屏幕采用具有高增益、宽视角可视玻璃珠投影幕，既能够满足建筑结构的尺寸要求，又能提供给观众清晰的画面。大屏幕采用凹槽安装方式，平时不使用时收缩在凹槽内，不会影响美观。

根据现场要求，选用3500流明HITACHI CP-HX4080高亮度投影机，CP-HX4080为3块0.79英寸多晶硅有源矩阵式液晶显示板，色彩真实；采用分离双色镜和一体化棱镜方式，像素达到1,024*768；拥有一个标准的1.2倍变焦镜头，其镜头可以校正水平及垂直方向的梯形失真，使演示更灵活。对比度为750 ：1。

根据招标要求，选用3500流明HITACHI CP-HX4080高亮度投影机，CP-HX4080为3块0.79英寸多晶硅有源矩阵式液晶显示板，色彩真实；采用分离双色镜和一体化棱镜方式，像素达到1,024*768；拥有一个标准的1.2倍变焦镜头，其镜头可以校正水平及垂直方向的梯形失真，使演示更灵活。对比度为750 ：1。

CP-HX4080采用0.79'的液晶显示板，支持XGA 1024*768的分辨率，对比度750：1，通过内置日立制作所设计的独特的光学引擎，实现了3，500流明亮度， 即使在面积较大或灯光强烈的房间里也可以保证清晰的画质， 此为业界领先之一；内置12W大功率扬声器(一般的机型仅可以实现4W)，声音宏亮纯美， 为您提供满意的音量效果,此为业界领先之二. 采用非球面镜头的，距离1.8m时即可实现60英寸的大画面演示；；内置网络控制(LAN control)，使您能够通过计算机有效地控制网络中的投影机；

降噪模式提供更安静舒适的使用环境；包括DVI在内的丰富接口以及多用途的新型遥控器，在使用过程中得心应手；个性化片头图像设定，凸显个人丰采；一机多用――既可以固定安装又可以携带外出，满足了各种用户的使用需求。

a :投影机到屏幕的距离

b:投影屏幕的高度

投影机采用采用吊顶安装方式，如上图所示。

配合建议：

1)  投影机的使用应尽可能的防潮和防尘。

2)  由于采用采用吊顶安装方式，必须保证周围环境的通风散热。

3)  投影系统工作时，受环境光线影响较大，应避免室外光线和室内灯光的直接照射。

4)  投影机电源信号与信号源电源信号必须共地。

1.1.1.1.       交互式演示系统

为满足各种演示需要，系统应配置一台交互式电子书写屏，书写屏为HITACHI公司提供。交互式电子书写屏安装于演讲台，演讲者可在上面打开演讲稿，可对稿件进行修改、保存。画面可由投影机投影至显示幕布。另外电子书写屏需具备互动性，即可以连接到Internet或Local Area Network，信息与远端的电子书写屏共享。现场的演示画面可在远端画面同时显示，且远端也可在现显示画面进行修改。

与会议视频会议系统结合，会议双方可以通过书写屏在任意电脑画面上书写、标注，并通过网络进行数据的实时异地双向传输。普通视频会议系统仅仅能够提供视频和音频交流，通过交互式书写屏使沟通更加透彻，实现会议资料同步共享，可以有效地改善会议效果，在幅提高远程教学效率。

同时可以将交互式数字书写屏上的图像传输到与会者的计算机，每个与会者都能够各自保存图像，并且将文档以手写批注等要点加以保存，使听讲者的注意力更加集中。广泛应用于演讲以及培训等场所。

1.1.1.中央控制系统

采用CRESTRON中央控制系统，及应用E-CONTROL功能，使用ROOMVIEW软件对各教室进行监控。

• 功能安排

1、智能化控制。通过直观的控制台操作，将复杂的电教设备及环境设备控制变得轻松自如。操作者只需进行简单的操作即可完成对复杂的设备及环境的控制，比如可以进行输入信号切换及影音设备控制、自动调节室内光线、自动放下/升起屏幕、自动打开/关上窗帘；

2、通过多媒体中央控制系统，可以控制影碟机、录像机、录音机、摄像机、视频展示台等设备的音、视频信号输入输出，实现设备间的相互切换，不再有繁琐的操作，全部由系统统一控制，省时省力，质量高。

3、系统具有一键智能联动功能。

• 设备远程启动/关闭

1、远程控制中控开/关、投影开/关、电脑开/关、讲台电子锁开/关、设备切换等并用直观图形画面反馈显示状态；

2、远程的设备控制：可以远程控制，实现如投影开关、屏幕升降、设备供电、DVD操作、音量控制等所有操作功能。

3、多媒体教室控制器的远程复位：通过总控制室，可以远程解决使用上的一些问题，如远程复位集中控制系统等；

通过总控制室，可以对多媒体小会议室进行远程启动，从而让会议进行前，设备即进入预备状态；可以对多媒体教室进行远程关机，即便有会议人员忘了操作，也可以很快的被正常关闭，免去了专人和一大把钥匙的繁琐。

• QM-RMC多媒体控制系统主机

QM-RMC 通过IP网络控制带红外串口的设备，通过内置网页服务器和e-Control 2 技术的支援，用户可以通过任何联网计算机, PDA, 网页，或Windows桌面控制带红外/串口的设备，如PDA，网页，或Windows® 桌面。 QM-RMC不仅是一款以太网红外串口界面，它还具有2系列控制系统的所有特征，编程十分灵活。

QM-RMC 可以连接至投影机或等离子屏上，提供本地显示控制。它还可以兼容所有的e-Control 2® 应用软件，包括RoomView™等，可灵活地监控和管理各种AV设备。

• 2 RS-232 埠

• 1 红外/串行埠

• 4 数字输入

• 内置网页服务器

• 10/100 以太网埠

• 附带电源供应
