网络配线架和网络模块的打线技术方法工艺

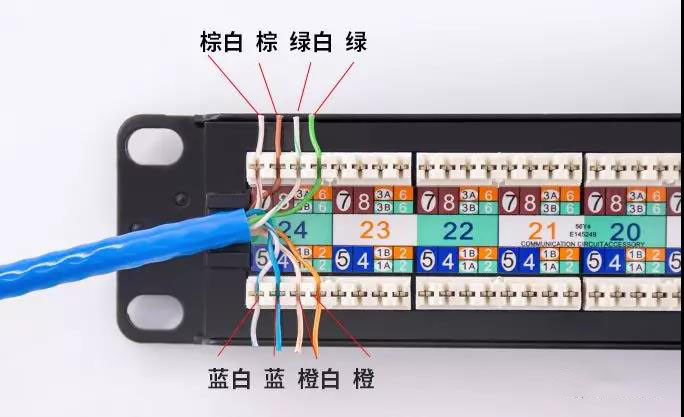

3、T568B线序：

• T568A和T568B的线序不同，打线时注意配线架上的线序标注。

• 各品牌配线架的线序也有所不同，打线时同样要注意配线架上的线序标注。

• 二、网络模块打法

  1、准备工具
  网络面板，网络模块，小黄刀，网线，剪刀。

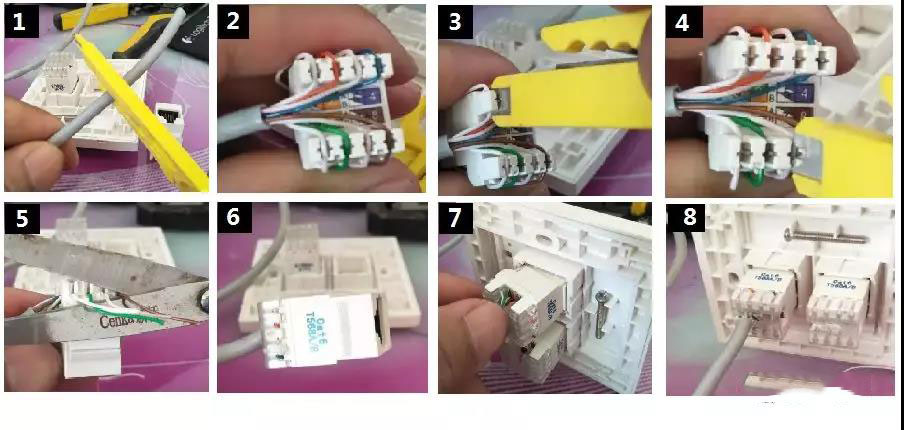

  2、网络模块打模块过程
•
• 1、采用小黄刀或剥线刀剥去网线外表护套。
  2、按网络模块的线序指引排线，放到模块的卡线柱上。
  3、用小黄刀压线，将网线压进卡线柱。
  4、在压线的过程中，小钳子一定要垂直，并且用爆发力一次压紧。
  5、剪掉多余网线。
  6、压好的网络模块。
  7、将网络模块插入面板。
  8、成品。

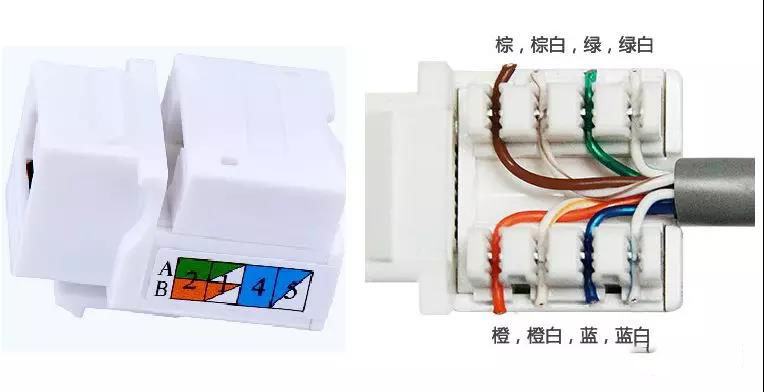

• 3、T568线序

• 按模块所标识的彩色线序来。

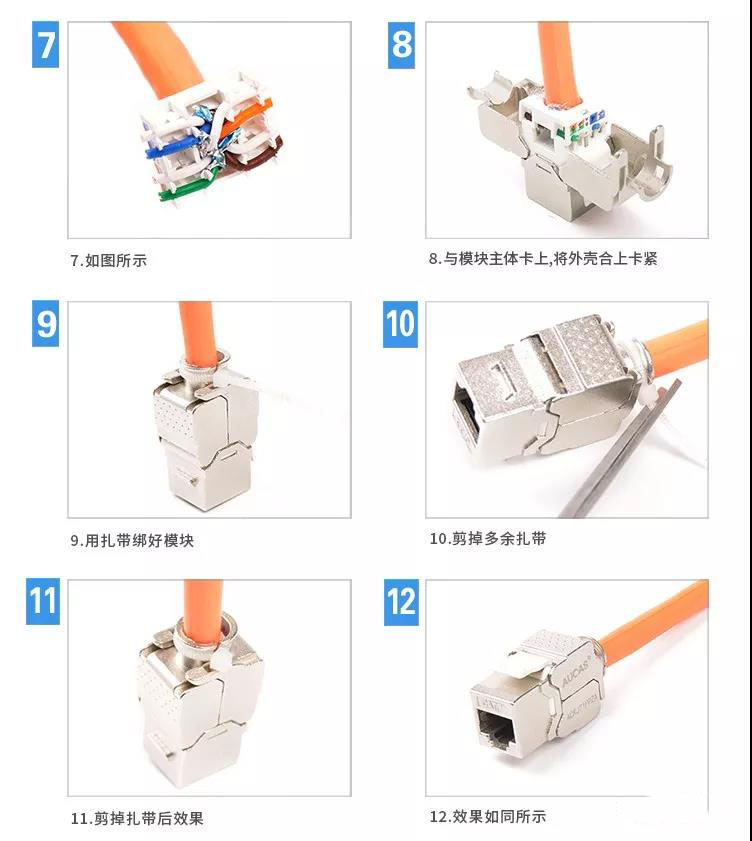

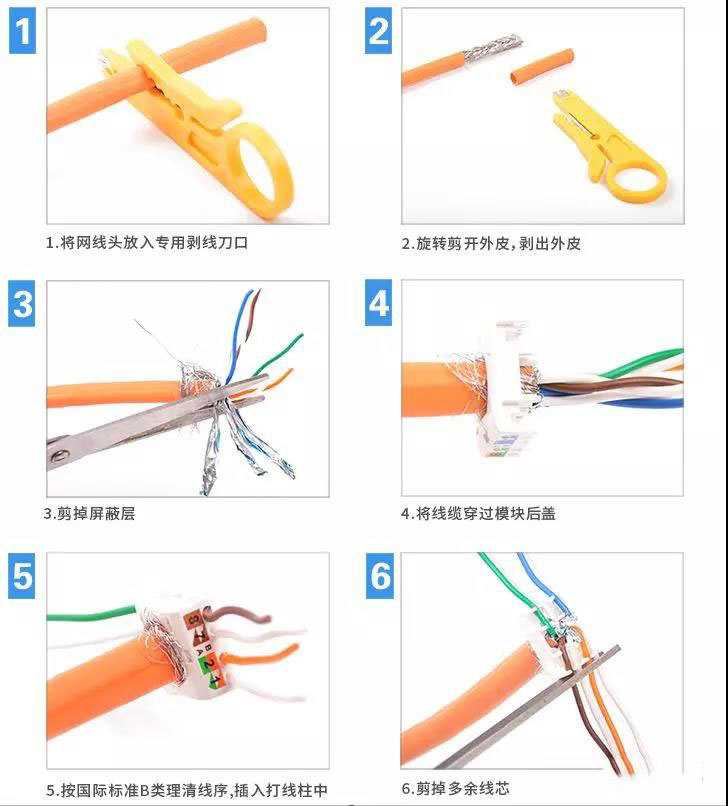

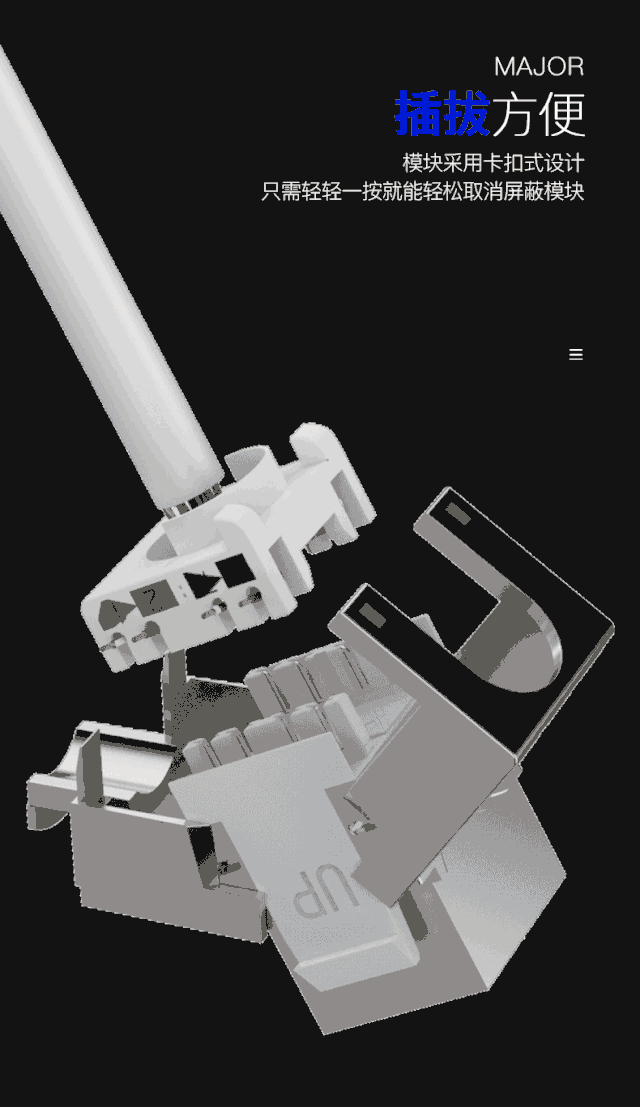

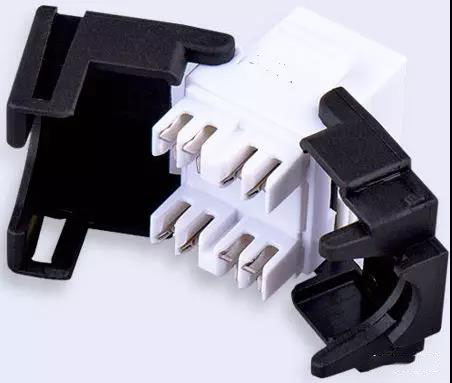

  三、免打配线架和免打模块

  原理相同，都是利用模块上自带的卡扣将网线直接压进模块的卡线柱中，免去了打线步骤。
