第五章  详细设计

1 基础环境建设

1.1 机房建设

1.1.1 机房现状

（1）三贝明珠码头机房：机房在三贝明珠码头一楼，机房里已经完成基本装修，能够满足正常使用。

（2）菩提岛机房：机房在菩提岛游客服务中心二楼，机房内有正在使用的治安监控一套，机房内未做任何机房基础装修，防火、防水、防尘、保温和隔热等情况需要改进。

（3）月坨岛机房：机房在菩提岛游客服务中心一楼，机房内有正在使用的治安监控一套，机房内未做任何机房基础装修，且机房内物品分隔不明确，长时间会影响设备的正常运行。

1.1.2 机房建设需求

三贝明珠码头机房：

暂不需要装修

菩提岛机房：

（1）机房进行升级改造，以满足现阶段应用需求，菩提岛机房按照40平米计算设计有隔断。

（2）基础装修：装修改造，包括墙体及墙面工程、地面工程，以满足机房基础环境需求。

（3）机房配套：根据机房用电需求配置相应容量电源和空调配套设备；建设防雷与接地系统；部署消防系统及消防自动报警系统；部署动力环境监控系统及集中远程管控系统；配置机柜、列头柜、走线架等配套设备。

（4）根据机房实际需要，新建机房分为主机房设备区、指挥中心。主机房设备区主要用于机柜和服务器等设备的安装，是机房的重要生产区域。本次项目设备区共配置1配电机柜，3台服务器机柜，配置1台空调，1套动环监控系统，以及门禁，消防配套等，电源区配置1套20KVA的UPS，及16节12V100AH的蓄电池。

月坨岛机房：

（1）机房进行升级改造，以满足现阶段应用需求，月坨岛机房按照56平米计算设计有隔断。

（2）基础装修：装修改造，包括墙体及墙面工程、地面工程，以满足机房基础环境需求。

（3）机房配套：根据机房用电需求配置相应容量电源和空调配套设备；建设防雷与接地系统；部署消防系统及消防自动报警系统；部署动力环境监控系统及集中远程管控系统；配置机柜、列头柜、走线架等配套设备。

（4）根据机房实际需要，新建机房分为主机房设备区、指挥中心。主机房设备区主要用于机柜和服务器等设备的安装，是机房的重要生产区域。本次项目设备区共配置1配电机柜，3台服务器机柜，配置1台空调，1套动环监控系统，以及门禁，消防配套等，电源区配置1套20KVA的UPS，及16节12V100AH的蓄电池。

1.1.3 机房设计依据

机房建设参照下列但不限于下列标准，如有更新版本，按照新版本执行。

（1）《电子信息系统机房设计规范》（GB 50174- ）；

（2）《电子计算机场地通用规范计算站场地技术条件》（GB/T 2887- ）；

（3）《计算站场地安全要求》（GB/T 9361- ）；

（4）《电子信息系统机房施工及验收规范》(GB 50462- )；

（5）《建筑设计防火规范》（GB 50016- ）；

（6）《建筑内部装修设计防火规范》(GB 50222-95  修订版)；

（7）《高层民用建筑设计防火规范》（GB 50045- ）；

（8）《消防联动控制设备通用技术条件》（GB 16806- ）；

（9）《火灾自动报警系统设计规范》（GB 50116- ）；

（10）《火灾自动报警系统施工及验收规范》（GB 50166- ）；

（11）《气体灭火系统施工及验收规范》（GB 50263- ）；

（12）《民用建筑电气设计规范》（JGJ 16- ）；

（13）《供配电系统设计规范》（GB 50052- ）；

（14）《低压配电设计规范》（GB 50054- ）；

（15）《建筑物防雷设计规范》（GB 50057- ）；

（16）《通信机房静电防护通则》(YD/T 754-1995)；

（17）《采暖通风与空气调节设计规范》（GB 50019- ）；

（18）《通风与空调工程施工质量验收规范》（GB 50243- ）；

（19）《智能建筑设计标准》（GB/T 50314- ）；

（20）《安全防范工程技术规范》（GB50348- ）；

（21）《综合布线系统工程设计规范》（GB 50311- ）；

（22）《通信局（站）防雷与接地工程设计规范》（YD 5098- ）；

（23）《大楼通信综合布线系统》(YD/T 926.1- )；

（24）《防盗报警控制器通用技术条件》（GB 12663-  ）；

（25）《电磁辐射防护规定》（GB 8702-1988）；

（26）《环境电磁波卫生标准》（GB9175-1988）；

（27）《建筑照明设计标准》（GB 50034- ）；

（28）《公共建筑节能设计标准》（GB 50189- ）。

1.1.4 设计原则

机房整体工程实施水平应满足GB50174- 、GB/T2887- 的要求。机房设计要求综合考虑楼体承重、建筑物装饰学、电工学、环境保护、安全防范技术、暖通净化技术、计算机专业、弱电控制专业、消防专业、电磁辐射等综合学科因素，本着满足美观实用、经济合理和易于管理的设计原则，能够满足未来五到十年左右的信息化发展的需要，能够满足网络设备、服务器、存储系统等安全可靠运行的环境，满足国家有关标准和安全保密的要求，做到技术先进，经济合理，安全可靠。

（1）可靠性

机房工程的设计必须满足计算机设备运行的安全可靠性。一方面要设立完整可靠的配电系统、空调系统；防雷、防电磁、防静电需要达到国家标准设计要求。

（2）实用性和先进性

机房的建设，首先应满足机房的功能要求，本机房工程建设中采用了当前最为先进成熟的技术和设备，技能满足当前的需求，又能兼顾未来的业务需求。

（3）灵活性和可扩展性

机房工程设计必须具有良好的灵活性与可扩展性。物理空间上具有一定的扩容空间，设备选型上要留有余量而且扩容方便。

（4）标准化

机房系统结构设计，应符合国际标准和国家颁布的有关标准。包括各种建筑、机房设计标准，电力电气保障标准以及计算机局域网、广域网标准，坚持统一规范的原则，从而为未来的业务发展，设备增容奠定基础。

（5）经济性/投资保护

在充分考虑了机房的安全可靠性、可扩展性的基础上，采用具有较高的性价比的建筑材料及设备，使资金的产出投入比达到最大值。在施工的管理方面充分考虑了减少投资措施，在保证机房的先进性、功能性的前提下，尽量减少工程投资。

（6）可管理性

建立一套全面、完善的机房管理和监控系统。同时在物理空间的分隔上也要充分考虑人员流动的合理性、可管理性。

（7）环保型

采用的材料均是绿色环保材料，满足机房的环保要求。

1.1.5 机房装修

本项目装修范围包括数据中心机房设备区、指挥中心。

机房装饰装修既要与现代化计算机、信息设备相匹配，又要经过精良的设计构思，真正体现安全、适用、现代的整体形象。

在机房总体装饰设计中，应遵循简洁、明快、大方的宗旨，强调规范性，标准性、实用性，注重绿色环保设计，注意色彩搭配和组合。室内色调淡雅柔和，有效地调节人的情绪，起到健康和装饰的双重功效。

数据中心装饰装修满足数据中心机房承重、防火、防水、防尘、防静电、隔热、保温、屏蔽等要求。

1.1.5.1 承重

设备区、空调区承重能力应为6 KN/㎡以上，电源区承重能力应为16KN/㎡以上。如机房承重能力未达上述要求，则需要做加固处理。

1.1.5.2 防火

机房装修材质上必须严格要求，室内装修设计选用材料的燃烧性能应符合现行国家标准《建筑内部装修设计防火规范》（GB 50222）的有关规定。机房内线缆采用阻燃线缆，而且套阻燃线管进行敷设。

1.1.5.3 防水

在机房可能进水的地方及空调下方做400mm挡水坝，并设置漏水监测，具备排水措施。

1.1.5.4 防尘

机房室内装修，选用气密性好、不起尘、易清洁、符合环保要求、在温度和湿度变化作用下变形小、具有表面静电耗散性能的材料，不得使用强吸湿性材料及未经表面改性处理的高分子绝缘材料作为面层。机房的上下左右六面墙都需要刷防尘防潮漆。对于管道饰面选用不起尘材料，并刷防尘漆。

同时，进入机房需穿戴鞋套，以减少机房尘埃污染，使机房区域和其它部位有效地分割成两个不同的指标空间。

1.1.5.5 抗干扰

科学的进行区域分割，将强电、弱电严格区分，合理建设机房接地系统；灯具宜选用亮度高、无眩光、照度均匀、噪声低、高档栅式日光灯组。

1.1.5.6 防静电

设备区、电源区的地板或地面有静电泄放措施和接地构造，防静电地 板或地面的表面电阻或体积电阻为 2.5×l04 ～ 1.0×109Ω。且具有防火、环保 、耐污耐磨性能。

1.1.5.7 保温、隔热

门窗、墙壁、地(楼)面的构造和施工缝隙，均采取密闭措施。

对于新风管道、管道孔需要做好保温处理，管道孔密封。

1.1.5.8 消声、减震

机房空调和通风设备工作都产生噪声和震动。在安装时加装减震弹簧片和橡皮垫。

合理设计风机风口板数量以控制风速（通风空调专业内容），减少主机房区噪声的作用。

1.1.5.9 吊顶工程

设计采用国产优质金属微孔天花，白色哑光，内贴吸音纸。

顶棚内有大量的管线以及照明灯具等其它设备。为了美化机房环境，同时也为了吸音及节约空调能耗，一般在原顶棚下加一层吊顶。吊顶材料应满足吸音、防火、防尘、防潮要求及有效地防止电磁波干扰。国内多采用铝合金及轻钢作龙骨，安装吸音铝合金板。

为使铝合金微孔板吊顶在完成后达到平整、不变形的效果，在施工中应杜绝使用镀锌铁丝作为受力吊杆。规范做法：是在铝合金微孔天花主龙骨经过F6或F8钢筋直接固定在钢筋混凝土楼板上。

铝合金微孔天花有F6或F8钢筋作为受力吊杆，其整体刚度及平整度就能够得到基本保证。

铺放式天花便于天面顶部空间设备检修、维护，灯具的维护和更换更加便利。带吸音纸的微孔即能够防尘，又能够在全部硬质表面的机房环境中起到一定的吸音作用。

1.1.5.10 墙体工程

墙面设计可根据实际情况选择不易吸尘、起尘及防火、防潮的材料为宜。当前大多采用铝塑板、彩钢板、防火壁纸及防火板等。

本设计内墙面饰面为轻钢龙骨铝塑板造型。

铝塑板饰面墙一般采用内衬轻钢龙骨硅酸钙（或石膏板、硅钙板等非易燃板材）作为基底。即可起到保温隔热的作用，又可为表面粘贴铝塑板的平整度打下良好的基础。具有：重量轻、耐侯性佳、耐冲击性、不破碎、易加工和安装、平整性好、高精密度、无共震谐音、隔音性、隔热性、易保养和清洁、烤漆均匀细腻、耐腐蚀、耐粉化、防火性能佳、抗衰变等特点。

1.1.5.11 门窗

封堵原有窗口，并将原有大门改造成乙级防火门。

1.1.5.12 地面工程

为了铺设电源线及信号线方便，地面采用全钢抗静电的活动地板，其系统电阻应在1×105欧姆至1×108欧姆之间。当前活动地板有铝合金、钢、铝-木、钢-木，尺寸为600×600mm，厚度有35mm。活动地板还专门配有带走线口的异形地板。放置活动地板的地面要平整、光滑，水泥地面或水磨石地面均可。机房内切忌铺地毯，一是容易积灰，二是容易产生静电。

1.1.5.13 机房等电位处理

机房所在大楼原有防雷接地系统保护了机房免受直击雷的危害，但依然是有遭受雷电危害的潜在危险。计算机房作为一个重要的网络中心、集中了大量的微电子设备，而这些设备内部结构的高度集成化造成设备耐过电压、过电流的水平下降，对雷电浪涌的承受能力下降。

由于本方案所采用的天花、墙面隔板、地板、均是金属材料，并组装在一个具有电气闭环特性的钢制龙骨构架上。使机房六个平面的联接成一个完整的金属屏蔽网。地面接地网、活动地板的钢质支架用编织软铜线相互连接，再与接地汇集排联成一体，由此形成一个等电位的法拉第笼，使机房内的设备免受雷击的侵害。

1.1.1.1 机房装修主要材料清单

序号	机房位置	材料名称	单位	数量	备注
1	菩提岛	静电地板	套	1	/
2		铝合金微孔板	套	1	/
3		轻钢龙骨铝塑板	套	1	/
4		石膏板	套	1	/
5	月坨岛	静电地板	套	1	/
6		铝合金微孔板	套	1	/
7		轻钢龙骨铝塑板	套	1	/
8		石膏板	套	1	/

1.1.2 机房基础设备要求

1.1.2.1 UPS

（1）采用三进三出纯在线双变换式技术，支持380/400/415V,50/60Hz电网体系，提供优质的供电质量与负载保护。

（2）整流器采用IGBT，具有PFC功能，输入功率因数高达0.99，输入谐波电流小于3%，整机效率大于95%，绿色环保，高效节能。

（3）输出功率因数0.9，频率范围40～70HZ。

（4）采用3寸大屏幕触摸屏显示方式。

（5）满足下述过载能力：110%负载,1小时候转旁路输出，125%负载,5分钟后转旁路输出，150%负载,1分钟后转旁路输出。

（6）UPS主机支持无负载老化测试功能，为用户节省投入运行前的老化测试投资成本。

（7）电池节数可进行32～44节设置，便于未来遭遇个别电池故障需要维护、更换时,可灵活调节电池节数的需要。

（8）电池组智能管理：具备均浮充手动或自动转换功能及电池测试功能按钮，具备均充/浮充电压、电流设置功能，具备电池充电电压温度补偿设置功能

（9）监控系统能够存储1000条以上历史记录。

1.1.2.2 电池

（1）12V 120AH，采用阀控式铅酸蓄电池。

（2）在温度为25℃时，电池的浮充设计寿命不低于 。

（3）安全可靠的防爆排气系统。可使蓄电池在非正常使用时，消除由于压力过大造成电池外壳鼓胀的现象。

（4）每月自放电率低于2%。自放电损失：完全充电的蓄电池，在25±5℃的环境中，静置90天后，其容量保持率应在90％以上。

（5）使用温度范围宽。蓄电池充电温度范围0～+40℃，放电温度范围-20～+55℃，贮存温度范围-15～+50℃。蓄电池采用独特的合金配方和铅膏配方，在低温下仍有优良的放电性能，在高温下具有强耐腐蚀性能。

（6）密封性能好。能保证蓄电池使用寿命期间的安全性及密封性，无污染、无腐蚀，蓄电池可卧放、立放使用。蓄电池的密封结构，能将产生的气体再化合成水，在使用的过程中无需补水，维护方便。

1.1.2.3 机房配电柜

（1）供电：三相五线制AC380V±10％，频率50Hz±5％.输入额定电流要求：400A ,最大96路×4KW，可用于任何负载.要求设有总开关,过载与短路双重保护高分断空气开关.要求采用三相独立电压，160A空开三相A.B.C 指示灯指示.功率输出：12路X 4KW。

（2）外形尺寸:国际标准9U。

（3）接地要求：机箱背板带有可靠的接地螺栓。

（4）绝缘电阻：2MΩ/1000VDC。

1.1.2.4 空调系统

（1）空调的电气性能

1)空调的的电气性能应符合IEC标准；

2)输入电压允许波动范围：220/380V +10%-15%；

3)频率：50HZ-2HZ 。

（2）空调的适应环境

1）温度：室内-10℃+30℃，室外-5℃～45℃范围内应保证正常制冷；

2）湿度：≤95%RH。

（3）空调的温度、湿度控制性能

1)空调应能按要求自动调节室内温、湿度，具有制冷、加热、加湿、除湿等功能；

2)温度调节范围：+17℃+28℃；

3)温度调节精度：2℃（制冷量< 20KW）温度变化率< 5℃/小时，1℃ （制冷量≥20KW）温度变化率< 5℃/小时；

4)湿度调节范围：40%  6%RH；

5)湿度调节精度：10 %RH （制冷量< 20KW），5 %RH （制冷量≥20KW）；

6)温、湿度波动超限应能发出报警信号。

（4）空调的机组性能

1)空调有较大的送风量，不低于3800m3/h；

2)空调应能应解决机房的高显热量负荷，总冷量不低于12.8KW，显冷量不低于11.5KW，显热比不低于0.9.请投标人提供投标机组总冷量、显冷量、显热比数据；

3)空调应具有高效节能性，压缩机具有较高的能效比COP ≥ 3；

4)空调系统应具有高可靠性：运行应根据全年365天，每天24小时不间断运行设计；

5)空调运行的平均无故障时间MTBF≥10万小时；

6)空调应具备安装灵活特点，可靠墙摆放于地面；

7)空调应具备来电自启动功能，当断电停机后恢复供电时，空调机能按照设定的时间间隔延时启动。满足机房无人值守的要求；

8)空调应具有电子再热器，加热量不低于2KW；

9)加湿器应采用等焓加湿方式的湿膜加湿器，加湿量不低于2kg/h；

10)空调膨胀阀应采用电子膨胀阀，有利于精准控制，更加高效节能；

11)空调换热器应采用蓝色亲水膜铝箔低压损翅片和内螺纹铜管完美结合的高效铜管换热器；

12)空调的噪音

室内机组：距机组2米处自由空间声压级58dB(A)，室外机组：距机组2米处自由空间声压级60dB(A)；

13)空调的空气洁净度：应采用可抽拉清洗的过滤网，方便维护；

15)空调机应具有电机堵转保护功能，当电机发生堵转时空调机能自动保护停机，以避免电气发生火灾；

16)空调的控制系统：

应具有先进的微处理控制器和显示屏，空调设备的控制系统具有全中文显示板；能按照设定的温度要求进行自动调节，显示工作状态；具有故障智能检测、诊断功能。

微处理器能够储存一周七天，每天两次控制变换的程序。

空调机应具备可设置双机互为备份、互相切换、轮流启动的功能

机组应具有过压 、欠压等报警及故、障诊断，告警记录功能，自动保护，自动恢复，自动重启动等功能。

（5）空调的监控性能

1)空调应具有方便的现场监控及远程监控能力;

2)系统应具有三遥性能

遥测项目：送风温度、回风温度、送风湿度、回风湿度、显示机组工作状态等。

遥信项目：开/关机，电压、电流过高/低，回风温度过高/低，回风湿度过高/低，风机正常/故障，压缩机正常/故障等。

遥控项目：空调开/关机。

3)系统应具备通信接口

具备RS232和RS485(或RS422)接口，且应具有良好的电气隔离(信号端子对地承受直流电压500V、1分钟不击穿或闪烁)。

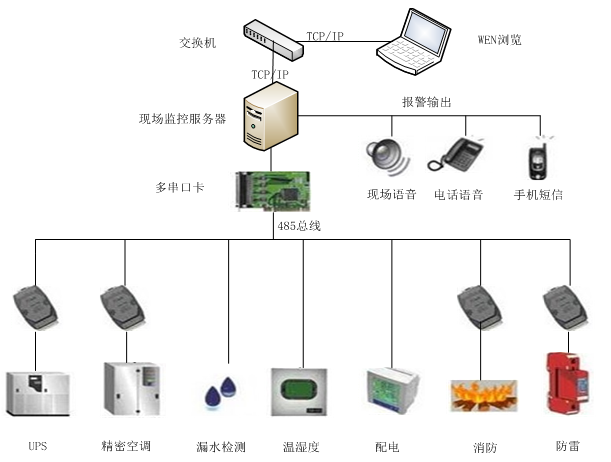

1.1.2.5 动力环境监控系统

建设一套动力环境监控系统实现对动力设备、空调设备、机房环境的监控，并实现远程告警功能。

建设内容包括：精密空调监控系统、漏水检测系统、配电柜监控系统、UPS监控系统、电池监控系统、温湿度监控系统，网络远程告警系统。

（1）电力监控系统

1）本工程主要对机房、UPS配电及电力电池室及机房环境进行监控，具体监控对象及内容如下：

各级配电柜、UPS输出柜、列头柜、配电屏、UPS主机、电池等。

2）监控内容:

a.供配电监测:监测市电输入三相电源的相电压、线电压、电流、频率、功率因数、有功功率、无功功率、电度等参数。

监测方式：采用智能电量监测仪（各设备厂家配套提供）对机房市电进线的供电参数实行监测。

b.UPS系统、高压直流系统监测：监测UPS内的整流器、逆变器、电池、旁路、负载等各部件的运行状态以及UPS的各种电压、电流、频率、功率等运行参数。

c.电池监测：监测每组的电压、电流、温度（每组设置4个温度传感器）、故障。

d.列头柜监测：实现各级出线回路的机柜电流监测,经过设备提供的RS485（或SNMP）智能接口及通讯协议,采用总线方式接入。

（2）环境监控系统

本工程主要对UPS配电房、机房环境进行监控，具体监控对象及内容如下：

1）精密空调监测:实时监视精密空调压缩机、风机、水泵、加热器、加湿器、去湿器、滤网、回风温度和湿度等的运行状态与参数，至动环主机的数据，每2秒内能刷新一次数据。

2）监测方式：经过精密空调设备提供的智能接口及通讯协议，采用总线的方式将精密空调的监控信号接入嵌入式服务器的串口。

3）温湿度监测:实时监测机房区域内的温度和湿度值。经过传感器的RS485智能接口和通讯协议采用总线的方式将信号接入服务器的串口。

4）漏水监测:经过在机房空调四周敷设侧漏感应绳，当发生漏水时感应绳将报警信号传给侧漏控制模块，采用总线的方式将侧漏报警信号直接接入服务器的串口。
