1.1.1.1 KVM系统

本期工程配置1台数字KVM主机，以及对应的1台KVM终端（配置集中管控软件），数据中心机房服务器经过转换模块接入KVM主机，最终实现KVM终端的切换控制。

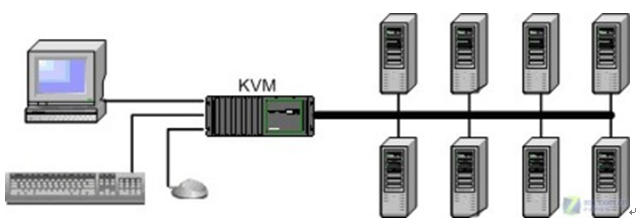

KVM系统图如下图所示：

（1）KVM切换器安装

1）KVM切换器一般采用机架的安装方式，能够安装在任何标准的19英寸机架上，仅占用1U高度的机架空间，由于安装托架可水平锁紧在切换器的前端或后端，因此可将切换器安装在机架的前方后后方。

2）安装步骤

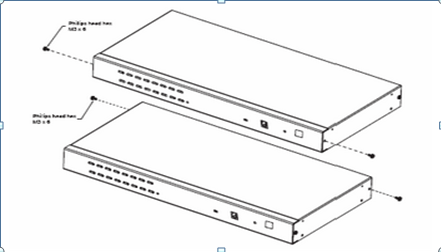

• 将切换器两侧前端和后端的螺丝移除；

• 移除两端螺丝；

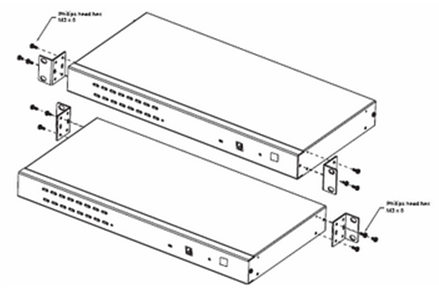

• 将安装托架固定于切换器两侧，拧紧螺丝；

• 安装切换器托架；
• 按照设计文件的要求，将切换器固定在机架的相应位置，拧紧紧固螺丝。

（2）主服务器安装

根据设计文件的要求，确认服务器的安装位置，使用服务器配套的支架或托盘，将服务器与机架固定，旋紧固定螺丝，确保服务器固定牢固。

（3）线缆布放

1）连接切换器和服务器配套的电源电缆，注意设备对电源电流的要求，电源插头连接要牢固，并使用尼龙绑扎带固定。

2）按照设计文件的要求布放设备间的线缆，尽量避免线缆交叉。布放完成后检查线缆数量，不能遗漏。

（4）加电调试

加电前检查设备电源线连接情况，和设备本身绝缘接地情况，确认无误后给设备加电。对设备进行相关配置，测试系统性能，系统性能能满足要求。

1.1.1.1 消防配套

机房建设1套七氟丙烷气体无管网自动灭火装置。系统具有火灾自动探测、自动报警、自动启动且兼备人工手动启动。

（1）系统组成

七氟丙烷自动灭火系统由火灾探测系统、气体灭火报警控制系统、气体灭火系统装置等组成。火灾探测系统由感烟探测器、温感探测器等组成。气体灭火控制系统由控制器、声光报警器、放气指示灯、紧急启动/停止按扭等组成。

灭火装置采用（七氟丙烷）无管网自动灭火装置。根据机房体积配置相应柜式七氟丙烷灭火装置，以及七氟丙烷灭火药剂。

七氟丙烷七氟丙烷灭火系统的控制部分采用气体灭火控制盘与火灾报警控制器接口,它外接声光报警、释放显示灯、手动启停开关与七氟丙烷灭火装置组成一套完整的自动灭火系统。该系统具有火灾自动探测、自动报警、自动启动且兼备人工手动启动及自动记忆和实时打印等功能。

机房内设置一路感烟探测器和一路感温探测器，火灾报警控制器在编程时采用双路确认模式,当单路探测器报警时，火灾报警控制器发出预警信号，同时将信号传给声光报警器，只有当两个回路的探测器都报警时，此时控制器一方面输出声光火灾报警信号，另一方面输出火灾启动信号给该防区气体灭火控制盘，该气体灭火控制盘发出延时启动信号,同时关闭空调等通风设施，延时30秒倒计时完毕，即启动七氟丙烷灭火装置实施灭火，释放灯亮，提示人们切勿进入防区。

（2）系统控制方式

气体灭火系统主要有自动、手动和机械应急手动三种控制方式，在工作区设有控制柜，在保护区外设置手动控制盒。在有人工作或值班时，采用电器手动控制，在无人的情况下，采用自动控制方式。自动、手动控制方式的转换在消防控制盘上实现（在保护区的门外设置手动控制盒，手动盒内设有紧急停止与紧急启动按钮）。防火门必须保证在任何情况下均能从保护区内打开，在保护区外设置声、光报警及释放信号标志。

为保证人员的安全撤离，在释放灭火剂前，应发出火灾报警，火灾报报警至释放灭火剂的延时时间为30s。为保证灭火的可靠性，在灭火系统释放灭火剂之前或同时，应保证必要的联动操作，即灭火系统在发出灭火指令时，由控制系统发出联动指令，切断电源、关闭或停止一切影响灭火效果的设备。

消防系统与环境监控系统集成，可经过环境监控系统实时监测消防系统情况。

1.1.1.2 机房主要配套设备清单
