1.1 指挥中心建设

1.1.1 系统概述

大屏幕显示系统把国际最卓越的高清晰数字显示技术、显示单元无缝拼接技术、多屏图像处理技术、信号切换技术、网络技术等科技手段的应用综合为一体，形成一个拥有高亮度、高清晰度、技术先进、功能强大、使用方便的大屏幕显示系统，从而为提供了一个网络集中监控平台、信息资源共享平台、分析决策平台和指挥调度平台。

经过大屏幕显示系统，能够轻松实现直观、实时、全方位地集中显示各个系统的信息，各系统信息在大屏幕上可根据需要以任意大小、任意位置和任意组合进行显示，而且对显示信息进行智能化管理，以便于指挥中枢准确、实时全面的观看和掌握各方面信息并做出正确的决策，大大提高了指挥调度决策（特别在紧急情况处理时）的效率，增强了各信息显示的直观性和可操作性。

大屏幕显示系统广泛应用于通信、电力、军队指挥机构等各个领域，在提供共享信息、决策支持、态势显示方面发挥着重要作用，这就对大屏幕显示系统的建设和功能有着如下要求：

（1）可靠性高，安全性高，操纵灵活，容易扩展，方便整合

系统应采用先进的技术和系统结构，提高系统可靠性和安全性，不能对其它子系统造成安全影响和环境影响。减少故障带来的影响；提供冗余配置，具备模块设计，具备扩展能力；采用统一的控制管理系统，能够灵活操作，同时提供二次开发接口，方便和其它系统进行整合。

（2）图像显示效果清晰稳定

图像显示效果清晰，屏幕亮度高显示均匀，色彩还原真实，图像失真小，显示稳定性高，使用寿命长，能满足7×24小时长期连续显示的要求。

（3）各种显示信号的接入能力

能够显示Windows、UNIX、Linux等主流操作系统的计算机图像信号，能够显示PAL/NTSC/SECAM/1080p/1080i/720p等各种视频信号，经过网络途径，能够实现网络信号显示、高分辨率应用画面和视频图像的显示。

（4）统一显示和功能分区显示

整个显示系统可作为统一显示平台整屏各种信号，如显示欢迎辞等。同时，可分为多个功能区，各功能区将按照职能需要显示各种信号。

（5）统一管理和分区独立管理

整个显示系统可作为统一平台进行管理，如在全屏任意位置调用任意信号显示等。同时，各功能区可独立管理，如对所在区域进行开关机、在该区域内调用显示信号等。

（6）高分辨率图形显示

整个显示系统能提供高分辨率统一显示平台，能够显示各种的高分辨率图形或者应用程序界面。

（7）输入信号扩展能力

整个显示系统对输入信号数量留有一定的余地，容易扩展。

1.1.2 系统架构

本方案将提供的指挥中心大屏幕显示系统主要由以下几部分组成：

• 显示单元拼接墙体；
• 多屏处理器系统；
• 应用管理系统软件等；
• 接口、线缆等外围设备。

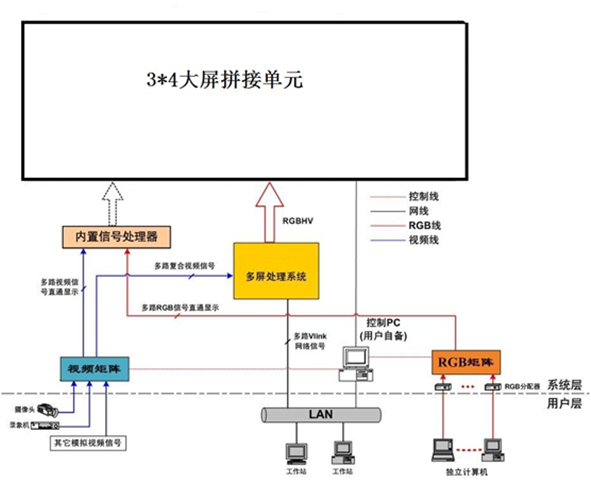

大屏幕显示系统结构图如下：

1.1.1 系统设计

1.1.1.1 大屏幕系统功能

根据现场使用环境、显示信号特点和数量，以及对显示管理功能要求等，结合多年积累的工程设计和实施经验，为您提供整套安全可靠的大屏幕显示系统。而且具备完全自主的定制开发能力来满足您多样化的需求。

系统由拼接单元、多屏处理器系统、控制管理软件、视频矩阵、RGB矩阵等附属的外围组成。整套系统采用最新一代的数字光处理技术，所有设备均采用模块化的设计。具备良好的稳定性、可靠性、安全性，并具备良好的显示信号数量的扩展能力。

显示单元组成的显示墙体和工业控制结构的处理器均经过了权威部门的安全认证，不会对环境和其它设备造成任何的安全影响。内置信号处理器和外置的多屏处理器相结合的分布式信号处理技术，最大程度的提升了整体大屏幕显示系统的可靠性和安全性，并具备良好的显示信号数量的扩展能力。

1.1.1.2 显示单元内置信号处理器

在系统中，每个显示单元配备有功能强大的内置信号处理器，12套大屏幕系统拼接单元的内置信号处理器能够支持8路直通的复合视频（或者S-Video、1080p/1080i/720p标准格式的HDTV信号或者HDMI）信号输入，8路直通的RGB信号输入（分辨率为800×600－1920×1200@60Hz），和8路多屏处理器桌面信号输入。

在系统中RGB、视频信号能够不经过多屏处理器，而直接经过内置信号处理接口直接输入显示，能够实现“画中画”显示，RGB信号和视频信号在单屏内的任意位置以任意大小开窗口显示，支持任意缩小、放大、移动、叠加。同时直通信号的显示窗口还可在整屏范围内任意的移动、缩放、跨屏显示或者整屏，其拼接和显示的方式不受任何限制，与外置多屏处理器形成信号冗余处理。

1.1.1.3 系统显示模式

大屏幕显示系统能够完成各种显示模式，用以显示用户的各种输入信号。具体模式可根据用户需要进行制定。

（1）全屏显示，高分辨率应用

全墙在多屏处理器系统的驱动下形成一个超高分辨率的统一显示平台，既能够整墙显示超高分辨率的大型完整的网络图形GIS、GPS，也能够在兄弟单位和上级领导来参观学习时方便快捷的实现显示标语、欢迎词或高分辨率的演示图片。

（2）功能分区显示模式

整个显示系统能够根据系统分工，划分相应的显示区域，各分区独立控制。各系统图像只在本系统的显示分区内进行任意缩放和漫游显示，从而保证各系统之间工作的独立性。系统管理员具有全墙及所有用户的控制权限，需要时系统管理员可进行跨区域显示或全屏显示，所有功能均能够方便快捷的实现。

（3）视频信号显示

支持全制式视频输入信号，视频监控信息、摄像机、录像机、大小影碟机、彩色实物投影仪等各类视频信号源均可接入显示单元或者多屏处理器，信号经处理后以窗口的形式在投影显示墙上任意位置任意移动、无级缩放、跨屏或者重叠等。其中直通方式可输入复合视频信号或者S-Video信号或者HDTV等信号进行处理显示。

（4）计算机信号显示

独立的计算机信号能够经过显示单元内置的图像处理器采集处理后以窗口的形式在拼接墙上快速显示；而且显示窗口能够任意缩放、跨屏移动、叠加或全屏显示等。

（5）网络信号的显示

本系统中采用了自主研发的网络抓屏技术——网络直通车技术，使多个网络信号能够实时在大屏上显示。

经过虚屏软件，拼接显示墙系统支持用户网上工作站运行最高分辨率显示应用。用户的各种高分辨率大面积应用程序或者图像，能够快速清晰的在大屏幕上显示。

（6）各类信号混合显示

视频信号、计算机信号、网络计算机信号均可同时在拼接墙上以各自方式显示，互不干扰。或者把拼接墙根据应用系统的需要，进行分区域显示，并分区域控制。

用户能够根据需要，把各种信号的显示和位置存储为模式，在用户需要的时候直接切换，即可即时按照模式定义显示窗口，或者进而定义预案，按照需要自动调用或者切换各种显示模式，实现对拼接墙系统的自动化管理。

1.1.2 系统配置

1.1.2.1 大屏配置

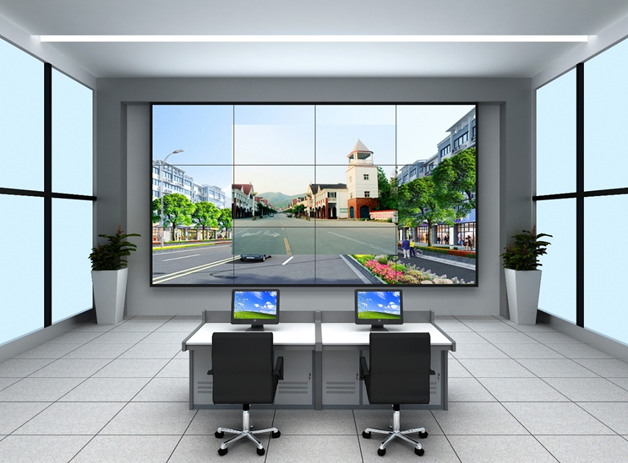

本次采用3×4,共12块46寸超窄边液晶拼接单元组成电视墙，安装效果图如下：

1.1.1.1 安装位置

三贝明珠码头三楼现在有一个指挥中心，不需要新建，菩提岛和月岛的指挥中心建设位置见下表。

1.1.1.2 设备介绍

液晶拼接屏介绍

技术参数：

（1）尺寸:46英寸（LED）双边物理拼缝：3.5mm；

（2）分辨率:1920*1080；

（3）亮度:800cd/m2；

（4）对比度:3500:1；

（5）响应速度:8ms；

（6）色域(CIE1931)：72%；

（7）可视角度：178度水平/垂直视角.
