1.1 无线WIFI系统

1.1.1 系统概述

1.1.1.1 项目现状

当前，三贝明珠码头和月坨岛WIFI已经实现全覆盖，菩提岛只有少量的室内部分布放了简单的无线路由热点，信号覆盖区域很有限，网络可管理性低、智能化水平不足、功能扩展度不高。

1.1.1.2 建设目标

（1）针对主要游览道路、游览车车站、服务区、休息区、住宿区、景点实现高密度覆盖，满足游客游览高峰期的承载量；

（2）整个无线覆盖网络采用智能广覆盖、高容量节点设备进行布设；

（3）可灵活配合短信、微信公众号、APP实现更多的功能性扩展；

（4）可对经过无线接入上网的用户上网行为进行审计、溯源，进行用户使用网络情况管理；

（5）可经过无线接入网络的侦测手段对游客的人数流量、轨迹等进行分析，掌握更多管理数据；

（6）游客在整个度假区内游览时，可实现快速移动漫游；

（7）全网经过对应的平台集中统一管理，一次认证全网通用；

（8）用户端统一管理；

（9）后期可持续性深度开发。

1.1.2 系统架构

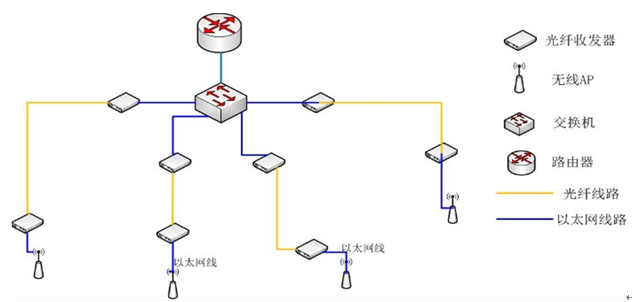

WIFI覆盖结构图如下：

1.1.1 系统设计

1.1.1.1 无线组网方式设计

（1）经过光纤线路直接连接至独立AP

（2）经过原有光纤线路或新铺设的光纤线路为AP供电，同时利用点对点网桥的方式保证AP间的通信，建立MESH网络。

方案中所涉及到的AP应全部使用PoE供电方式，对于景区可直放AP的区域，AP直接接入到有线网中；对于景区部分电缆已覆盖的地方，在覆盖区域部署一个AP，为其供电，在覆盖时AP一方面经过无线对终端进行覆盖，另一方面经过无线与邻近的AP通信实现数据的回传。对于游客使用的无线网可采用完全开放不加密的方式。

1.1.1.2 实施设计

由于景区游客数量巨大，必须考虑WIFI容量问题，普通AP每台可承载用户数30个左右，远远不能满足需求，因此需要选用高并发用户数的大容量高质量AP。选择合适的AP设备是整个WIFI网络的关键。一般选用支持100以上并发用户数的大容量的基站AP。如果有1万人的流量，普通AP需要三百多台，而且会造成巨大的干扰，所需交换机数量也会很多；大容量AP需要100台，减少了干扰和交换机数量，减少了维护工作量。因此应选用合适的大容量基站AP。在本次WIFI覆盖方案中，菩提岛共设计AP 114台、月坨岛共设计AP 153台；现月坨岛已处于完工阶段，AP主设备采用进口优科设备，型号ZoneFlex T300，有效覆盖半径300M，具有全向天线的总覆盖模式，外形紧凑，有802.3af以太网供电（PoE）。能够作为独立接入点使用，具有高吞吐量和高并发用户数的特点，非常适合覆盖广阔的室外区域和旅游景区。

1.1.2 系统配置

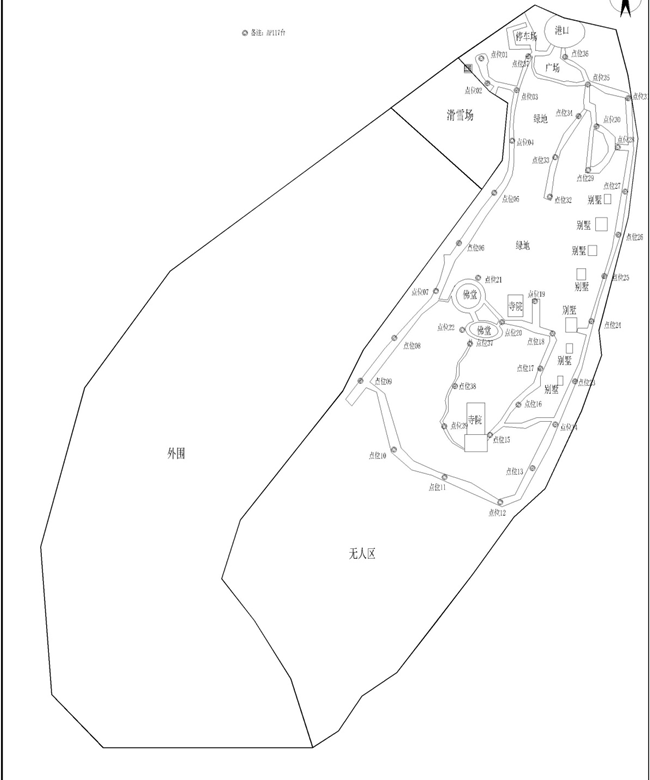

1.1.2.1 点位分布

1.1.2.2 景区WIFI覆盖示意图

1.1.1.1 设备参数

（1）AC：SmartZone 100，4 千兆以太网接口, 90-天临时License，基本永久License数量为0。

（2）AP：ZoneFlex T300, 室外AP，全向, 802.11ac 2x2:2 内置BeamFlex+智能天线，双频同时最高1.2Gbps。一个以太网10/100/1000Mbps接口。
