1.1 景区车船调度系统

1.1.1 系统概述

随着三岛码头景区知名度的提高和旅游业的蓬勃发展，在管理、安全、服务等方面将给景区管理部门带来新的考验。针对景区与观光车辆、观光游轮的紧密联系，建设景区车船调度系统，经过智能车载终端内置的高精度高灵敏度的GPS模块，实现GPS卫星定位和提供观光车船实时位置信息，有效提升景区的服务能力和运载安全管理水平。

本次车船定位设计主要针对三岛码头景区观光车船、执法车船调度管理，方便景区管理部门及时了解观光车船、执法车船位置，利于统一调度与信息掌握。系统由指挥中心、通信网络、智能车载、船载终端设备组成，是集车船调度管理、北斗定位跟踪于一体的综合平台，具备实时定位、实时运行监控等管理优点。

本次项目建设三岛码头景区车船调度系统，经过前期实地调研，与景区相关工作人员、领导沟通了解到，当前景区已有一批崭新的车船调度系统设备，因此此次项目设计，充分从景区角度考虑，本着节约成本的原则，系统只需建设车船调度系统管理平台即可，对已有设备利旧，并无缝对接。

1.1.2 系统架构

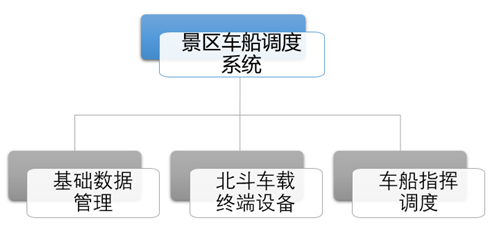

系统功能架构如下：

1.1.1 系统设计

1.1.1.1 基础数据管理

车船调度的基础数据管理主要包括对组织、线路、车船、站点等特有属性的数据进行管理。数据的来源分别经过观光车船上设备传回数据以及管理人员录入数据。

1.1.1.1.1 组织信息

管理人员能够对景区观光车船各个小组的信息进行分组管理，不同级别的管理人员能够操作同级别权限的功能。

（1）提供各个观光车船小组信息的查询、定义、修改、删除、更改等功能；

（2）管理人员能够根据实际情况增加小组；

（3）只有当一小组下没有业务数据时，该小组才能够删除。

1.1.1.1.2 线路信息

管理人员能够经过该功能模块对观光车船的运行线路信息进行管理。

（1）提供线路的查询、增加、修改、删除线路信息；

（2）线路维护：在线路定义界面能够增加、修改、删除线路，并在列表中列出已经定义好的线路，选中某线路，进入线路站点配置界面；

（3）配置线路站点：能够为线路从站点库中进行适配站点。

1.1.1.1.3 人员信息

管理人员能够经过该功能模块对观光车船的驾驶人员信息进行管理。

（1）提供人员的查询、增加、修改功能；

（2）在增加人员前，需要选中某小组，输入人员基本信息，就能够在选中小组下增加人员；

（3）在增加或者修改人员时，同时修改所属线路，就能够直接将该人员分配到线路上，或者取消分配。

1.1.1.1.4 车船信息

管理人员能够经过该功能模块对景区内的观光车船信息进行管理。提供车船查询、增加、修改功能。

1.1.1.1.5 车载智能终端信息及配置

（1）提供车载智能终端查询、增加、修改功能；

（2）只有车载智能终端的业务关系全部解除后，才能为该车载智能终端更改组织；

（3）将车载智能终端分配到同一组织的车辆（船）上或者将解除车载智能终端与车辆（船）绑定关系。

1.1.1.1.6 标准信息管理

（1）车船类型：定义车船类型，为其它模块使用；

（2）里程类型：实现具体里程类型和统计里程类型的管理，系统提供具体里程类型和统计里程类型映射关系配置；

（3）车船类型燃油标准管理：维护各线路各种类型车船在某时间段的计划燃油标准。

1.1.1.2 北斗车载终端设备

车载北斗调度终端是数据采集、信息显示、数据通讯、语音通讯、控制车船内其它设备的信息化装置，是系统建设的最重要的组成部分。

1.1.1.2.1 定位功能

能够获取北斗信息包括：经度、纬度、速度，提供车船实时位置信息，定位信息的间隔可由监控调度中心来控制，系统默认的北斗数据向中心发送间隔是：15秒钟一次（能够调节）。定位精度<15米（要求无遮挡、在空旷处）。

利用定位功能，经过无线通讯上传，实现车船位置可视化。

1.1.1.2.2 数据采集

车载终端其首要的功能是进行数据采集，采集的信息能够分为：定位数据、营运数据、违规数据、安全数据等，采集的相关具体信息如下：

车船定位信息采集：包含时间，经度，纬度，速度，方向等，为业务软件提供车船的位置信息，同时经过判别各个时段各个路段的速度值达到进行车船超速报警；

车船营运数据采集：行使轨迹、车（船）次、车船状态等，为系统提供车船运营的系统，辅助调度管理人员进行调度，满足高效、快速调度的需要；

车船违规信息采集：主要是指超速、违规停车（船）等，为检测车船的违规行使提供数据支撑；数据采集、统计的准确率达到98%及以上，保证调度、管理的执行。

1.1.1.2.3 断线重连功能

车载终端要求采用的GPRS通讯模块具有良好的断线重连，在信号恢复后60秒内完成断线重连。

在通讯链路断掉后，车载终端主动存储未发送成功的数据，在重新连接后，补发存储的数据，能够达到数据完整性达到98%以上。

1.1.1.2.4 远程更新功能

车载终端能够接收中心服务器传送过来各种消息和指令，相关参数（如定位信号的采样频率等）能够经过GPRS通讯实现适时修改。

该数据传输的过程所用时间因数据量的大小、网络带宽、网络断线等情况而不同，为了保障数据的准确性，采取断点重连的机制。

1.1.1.2.5 调度支持功能

（1）能够根据调度指令自动进行相应的行车（船）参数设置。

（2）能够将运行、安全等信息传回到系统平台。

（3）接收来自系统平台的各种指令信息。

1.1.1.3 车船指挥调度

车船指挥调度服务于景区管理调度人员，具备监控权限的管理人员都能够在其职权范围内对相关的车船进行监控指挥。借助地图的图形化，实现所有调度指令的下发，车船报警、求助信息的接收和处理直观、便捷、准确地显示和传达。

该系统支持以事件驱动方式进行查询的特点，使操作简单易行，该子系统支持电子地图和简易可视显示模式，方便管理人员对车船进行准确的定位。

1.1.1.3.1 安全信息提示功能

车船越线信息提示，当车船没有在规定的所在线路上运营时，系统给出报警。

运营车（船）速信息提示，实时计算线路上运营车辆（船）的车速，统计超过设定车（船）速的车辆号、线路、当时速度和所在位置。

1.1.1.3.2 运行实时监控

车船在运行的过程中，系统能够对车船进行准确的定位，所提供的定位信息包括：经纬度、时间、速度、方向，将上述信息同电子地图进行合并展示。

（1）实时监控功能

以电子地图为背景显示车船动态状态与轨迹，可对被监管车船实时全图监视、局部监视、跟踪监视，如车船分布位置、车船实时运行状况，具有轨迹校正和地图匹配的功能。

（2）查询车船实时信息功能

在地图中，某线路的车船与地图匹配，生产管理、监控人员能够清晰地掌握车船所处的位置，并能够准确的了解车船运行的方向。当鼠标移到某一辆车船上时，出现浮动的快捷菜单，能够显示当前选中的车船的相关信息：运行的线路、车（船）号（自编号）、驾驶员、售票员、当前运行速度、客流信息（如车船安装了客流计数设备）。

1.1.1.3.3 跟踪控制功能

监控指挥系统可对车船进行跟踪、取消跟踪设置，当选定跟踪车船后，对选定车船进行实时跟踪，在电子地图中心显示被跟踪车船，对该选定的车船进行连续实时跟踪监视。

1.1.1.3.4 轨迹回放功能

车船轨迹显示：能够选择特定的车船或车船组令其行驶路线实时显示在地图上，为避免监控时间过长导致图面混乱，可手动清除过时的轨迹或设定系统定时清空；

支持车船轨迹回放：对指定时间，指定范围的车船运行轨迹进行轨迹回放，同时显示轨迹时间的车船定位信息，车船实时状态等。

1.1.1.3.5 查询功能

按车船类别查询：可按车船类别对全景区此类别的所有车船及按小组对车船信息、超速报警等进行查询

按车牌号码查询：可按车牌号码查询到被查车船的车船基本信息，超速报警、越界报警等信息，同时能够查询到被查车船所属小组的其它信息。

按时间查询：可设定时间按小组对车船信息，超速报警、越界报警、聚集报警、设备故障等进行查询。

1.1.1.3.6 视频、语音通话功能

与驾驶员进行视频或者语音通话，实时上传应急视频，对应急事件进行准确上报。实时快速对驾驶员进行指挥，管理。

1.1.2 系统配置

此次项目建设三岛码头景区车船调度系统，对景区已有相关设备进行利旧，无需进行设备采购。

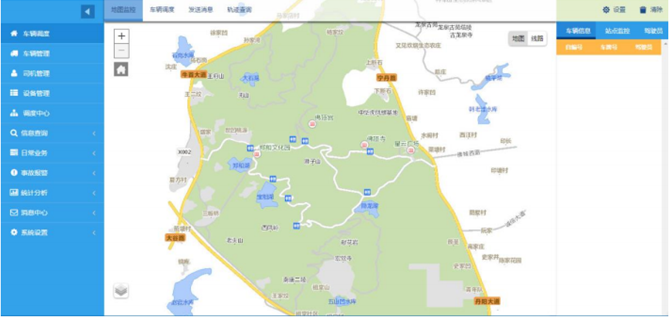

1.1.1 建成效果

1.1 电子巡更管理系统

1.1.1 系统概述

随着中国旅游进入大众化时代，旅游安全面临的形势发生重大变化，各类风险隐患进一步增多，旅游安全保障工作面临新的挑战，《旅游安全管理办法》（国家旅游局〔 〕41号）提出旅游经营者应当定期检查本单位安全措施的落实情况，及时排除安全隐患，《A级景区评分标准》也将旅游安全作为重点评分项。为了适应这种变化，景区管理部门在特定的区域安排专门的管理人员定时定点地进行巡视检查。

电子巡更管理系统集地图显示、巡检定位考勤、任务分发、指挥调度、巡检动态监管、人员定位于一体，有效提高景区各类巡逻、巡检工作的规范化及科学管理水平，实现提升景区旅游安全保障力度的目的。

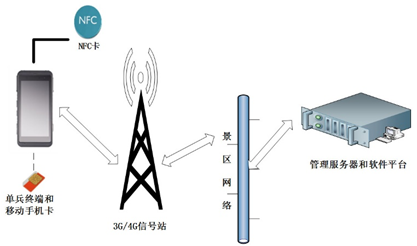

1.1.2 系统架构

1.1.1 系统设计

1.1.1.1 巡检员管理

对景区的安保部门进行分级、分权管理、对其身份管理、巡检路线管理、巡检时间管理等。

1.1.1.1.1 分级管理

对安保部门的各个层次级别的人员进行管理，上一级能够直接管理下一级人员。

1.1.1.1.2 分权管理

分权管理，就是安保部门各个位置的人员只能管理自己职权范围的事，不能越权管理。

1.1.1.1.3 身份管理

对安保部门各个成员的身份进行管理。

1.1.1.1.4 巡检路线管理

对安保部门巡更人员的线路进行管理，能够查看巡更人员的实时巡更路线，以及巡更路线历史记录。

1.1.1.1.5 巡检时间管理

对安保部门巡更人员的巡检时间进行管理，能够查看巡更人员到达每个巡更站点的巡更时间。

1.1.1.2 巡检点位管理

对景区各巡检点位进行综合管理，并标识于景区综合管理平台的地图上。

1.1.1.2.1 巡检点位信息查询

对需要巡检的各个点位信息进行统计分析，管理人员能够查询相关的点位信息。

1.1.1.2.2 巡检点位信息更新

当巡检人员传回一次信息时，巡检点位信息管理会马上更新点位信息数据。

1.1.1.2.3 巡检点位信息标识

当管理人员需要在平台查看巡检点位信息时，能够立马调用信息内容投放在平台的GIS地图上。

1.1.1.3 巡检线路管理

对景区的巡检线路进行统筹管理，可在线路中选择或者删除对应的巡检点位，以进行线路维护。

1.1.1.3.1 删除点位路线

管理人员能够对景区撤除的巡检点位进行删除巡检路线，保证路线的实时更新。

1.1.1.3.2 增加点位路线

管理人员能够对景区新增加的路线进行巡检路线的增加，保证路线的实时更新。

1.1.1.4 巡检任务管理

对景区巡检任务进行设定、编辑，可编辑巡检任务的时间、重点巡检内容、分配巡检人员。

1.1.1.4.1 设定任务

管理人员能够对景区的巡检任务进行自行的设定，能够同时设定多条巡检路线的方案。

1.1.1.4.2 编辑任务

管理人员能够对巡检任务的时间、内容、人员分配进行自行的编辑，能够随时修改编辑内容。

1.1.1.4.3 视频、语音通话功能

与巡检人员进行视频或者语音通话，实时上传应急视频，对应急事件进行准确上报，实时对巡检人员进行管理。

1.1.1.5 巡检地图展示管理

对巡检人员实时定位，并将景区地图与巡检点位及巡检员实时动态组成巡检地图展示功能，且可经过直接操作地图巡检员进行呼叫的任务下达。

1.1.1.6 巡检事件管理

经过电子巡更系统，值守人员/管理人员可根据巡检员巡检异常信息、综合管理平台应急事件信息等及时请求处理事件，进行地图拉框检索区域巡检员并发出相关巡检指令，巡检员经过现场处理回执处理情况。

1.1.1.7 巡检统计分析

可对巡检任务的完成情况、巡检上报事件的类型、处理情况按年月日时间维度进行统计分析。

1.1.2 系统配置

此次项目建设景区电子巡更管理系统，配置5台智能巡检设备，10个地点钮。

系统配置清单如下：

序号	设备名称	品牌	型号	参数	单位	数量
1	智能巡检设备	keepers	/	4.0寸屏幕，带GPS、打卡、蓝牙巡检功能,安卓4.4操作系统，可经过WIFI或者流量向管理平台上传照片、录像、录音、文字等，具备1KM（参考距离）硬件对讲功能，可选配网络对讲功能（不受距离限制）。	台	5
2	物联网卡	联通	500M	此卡含一年500M流量，可续充，每年均需要流量费用，亦可自购流量卡（推荐：联通流量卡）	张	5
3	地点钮	/	/	/	个	10
4	巡检平台	keepers	/	/	套	1

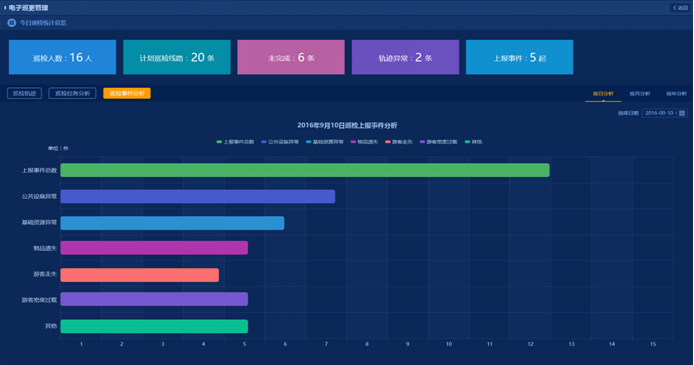

1.1.1 建成效果

1.1 森林防火系统

1.1.1 系统概述

当前，中国森林林区火险监控预警的方式主要有人工监测、卫星林火监测、远程林火视频监测、早期林火物联网监测预警四种方式。其中远程林火视频监测和早期林火物联网监测预警属于适用于小面积人工管护林防火的信息化方案。

结合景区的现状以及要求，采用可见红外热成像测温识别系统、摄像机、长焦镜头及后端监测管理软件实现烟火智能识别并自动报警，运用重型数字云台转动的方位角和俯仰角、长焦镜头的焦距及后端GIS管理软件平台实现火点自动精确定位，经过摄像机和传输链路将视频影像和控制信号传输到指挥中心进行监视、存储、管理的智能型的森林防火视频监控系统。

（1）摄像机选择

根据国家林业规范要求和实际林火监测需要，要求用于林火监测的摄像机除了具备高清监控能力外，要求能在远距离对林火进行识别，具有较高的准确性；同时，摄像机还需能对火点位置进行准确定位，和采集林场周边的气象信息（风力，风速等）。在性能上要求摄像机具有良好的稳定性，防雷抗风能力等。

基于视频图像方面技术优势，在林火监测方面，采用热红外智能烟火检测技术，实现烟火智能识别，并结合高清一体化可见光云台摄像机及后端智能可视化综合监测管理软件实现烟火智能识别并自动报警，与单一采用可见光检测方式相比具有更高的准确性；

同时，运用重型数字云台转动的方位角和俯仰角、长焦镜头的焦距及后端GIS管理软件平台实现火点自动精确定位，经过摄像机和传输链路将视频图像和控制信号传输到指挥中心进行监视、存储和管理。

（2）红外热成像实现原理

自然界中，一切高于绝对零度的物质每时每刻源源不断地向外辐射与自身性质、温度相关的电磁波能量，我们称这一现象为热辐射现象。不同温度下，物体所发出热辐射的波长不一样。

热成像摄像机经过测量目标与背景或目标各部分之间的辐射差异，将物体辐射的功率信号转换成电信号，经过放大处理形成视频图像。通俗的讲热成像摄像机的作用，将物体发出的不可见红外能量转变为人眼可识别的热图像。

由于不需要借助可见光，经过被动接收物体热量而形成图像，因此又称被动红外成像。与传统摄像机类似，热成像摄像机硬件主要由光学镜头、红外探测器、信号处理系统、电组件、防护罩等构成。组成图如下：

1.1.2 系统架构

监控系统由前端系统，传输系统、控制系统和显示系统四部分组成。

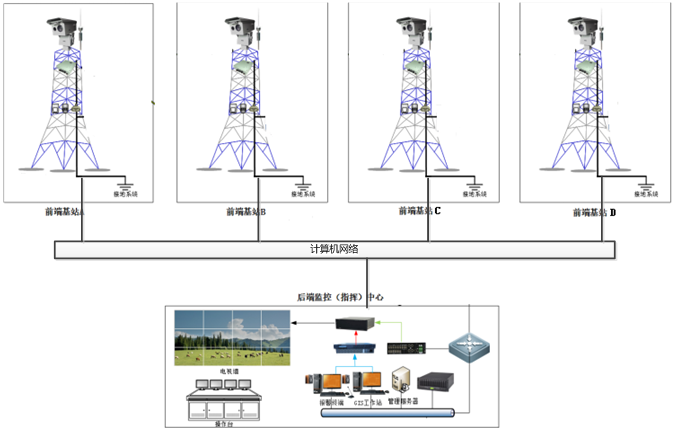

森林防火系统结构图如下：

1.1.1 系统设计

1.1.1.1 前端系统

采集前端由摄像机、镜头、云台、防雨罩和电源等构成。

摄像机能将光信号变成电信号，图像的清晰程度主要取决于摄像机的分辨率，分辨率越高，图像越清晰；摄像机的照度越低，夜晚观察的图像越清晰。云台能带动摄像机和镜头左右转动，上下转动，从而可起到全方位观察图像的目的。防护罩起到对摄像机和镜头的保护作用。

室外电源：监控点最好选到有电源的地方，若没有电源，可采用太阳能和风能供电，蓄电池能支持前端系统正常运行。

1.1.1.2 传输系统

传输网络采用基于IP网络的有线数字化传输网络，经过本次建设的通信光缆和计算机网络实现森林防火的传输承载。森林防火前端点位接入附近交换机，经过计算机网络将信号传输到指挥中心。

1.1.1.3 控制系统

云台、镜头等动作，可由监控中心硬盘录像机控制，控制指令为网络指令控制系统。

1.1.1.4 显示端

显示端是整个显示的核心，它由主机，电视墙、操作台组成。

1.1.2 系统配置

1.1.2.1 安装点位设计

序号	安装位置	设备类型及数量
1	菩提岛移动信号塔20米处	森林防火专用三目重载云台1套
2	月坨岛移动信号塔20米处	森林防火专用三目重载云台1套
合计两套

1.1.2.2 设备介绍

• 热成像技术 特殊环境的监控能手

任何高于绝对零度（-273°）的物体都会发出不同波长的热红外线，温度越高，红外辐射也越强，而热成像摄像机的工作原理，是将物体发出的不可见的红外能量转变为人眼可识别的热图像。大华的热成像产品，探测能力非常强，在零光照的情况下可清楚分辨不同物体，且不受强光、逆光、烟雾雨雪等条件影响，弥补了传统监控系统的不足，具有非常重要的社会作用。

热成像图像的优劣与像元大小、红外探测器的工艺与分辨率、热灵敏度等因素有关。该机采用国际先进的氧化钒非制冷红外焦平面探测器，像元尺寸仅17μm，热灵敏度小于50mK，图像分辨率1280*720@30fps，显示更清晰，性能更卓越，在国内市场上绝无仅有。该机探测距离超过8800米，识别距离超过3300米，除了满足机场、港口、海防等对监控有更高要求的场所之外，还在一些特殊场景中发挥较好的应用，比如：森林防火，该机可快速发现森林里一些隐藏性的火苗，准确判定火灾地点和范围，透过烟雾发现着火点，做到早知晓、早预控、早扑灭；识别伪装及隐蔽目标，在色彩迷惑度较高、场景伪装度较强等分辨难度较大的环境下，因为人体、车辆的温度及红外辐射一般远大于草木的温度及红外辐射，热成像技术可轻易的判断并发现这些隐藏的目标等。

• 高清智能型全天候监控

该机采用200万像素1/2.8" 低照度CMOS图像传感器，可见光下图像分辨率最高达1920*1080@30fps，最低照度达到0.05Lux@F1.6(彩色模式)和0.005Lux@F1.6(黑白模式)，支持低码流传输，25帧1080P码流占用4M，资源更节省；具备宽动态效果、图像降噪、防抖等功能，使得白天、夜晚的图像展现更为完美；同时产品支持自动跟踪和手动跟踪两种模式，支持灰度报警、热点跟踪、拌线入侵、区域入侵、电子围栏、徘徊检测、物品遗留、物品搬移、违章停车、异常奔跑等行为检测，这些智能功能的融入，为该机整体性能的表现大大加分。高清智能网络摄像机配合红外热成像技术的使用，实现了24小时全天候场景、双用途的视频监控需求，更易用、更智能。

• 云台控制 功能更强大

该产品支持云台控制，实现水平范围360°连续旋转的监控需求，拥有空闲动作、FD三维定位、人性化的焦距/速度自动匹配等功能，捕捉目标精准，更易用；支持WEB菜单操作，用户界面友好，手机、客户端也可监控，人性化设计，使用更方便；内置RJ45、HDCVI、模拟等输出接口，网络扩展能力更灵活，适应各种网络平台监控系统；产品防护等级达到IP66，防雷、防浪涌和防突波保护，适应于恶劣的监控环境，并支持智能雨刷、语音对讲等，其卓越的品质给我们带来了全新的视觉体验。

• 参数介绍

支持自动和手动跟踪、单场景和多场景巡航跟踪、热点跟踪；

支持火点探测报警、拌线入侵、区域入侵、多种触发规则联动动作、目标过滤等多种智能功能；

创新的跟踪算法，自动锁定目标，自动调整镜头焦距，获得最佳视频图像；

支持IP白名单和黑名单、MAC白名单与黑名单、多级用户管理，人性化监控保密和权限管理；

支持GBT28181、ONVIF等网络协议，组网更便捷；

采用星光级1/1.9"200万CMOS图像传感器，完美展现低照度环境；

支持多帧合一宽动态、高级图像降噪，完美展现白天、夜晚视频图像；

精准的三维定位功能，捕捉目标更方便、快捷、准确；

支持WEB、手机和PC等多种客户端预览查看视频图像；

单IP方案，丰富的网络扩展能力，易于接入各种视频监控平台；

SD卡本地存储，支持断网续传；

可见光窗口独特的防雨水吸附设计，无需雨刷；

支持白热，黑热，聚变，彩虹，金秋，午日，铁红，琥珀等14种伪彩可调；

支持语音对讲。

1.1 环境监测系统

1.1.1 系统概述

多参数旅游景区自动气象站组成的环境监测系统是根据国家气象局地面观测站标准组织设计定型的自动气象站，本系统自动气象观测站不但能满足景区周边环境的基本要素需求，而且数据的业务处理完全符合中国气象局气象观测的要求，能够实时经过 LED 显示，它们是高精度、高稳定性的软硬件模块化产品。

1.1.2 系统架构

（1）设计依据

1）《地面气象观测规范》；

2）《自动气象站行业标准》；

3）《气象仪器和观测方法指南》；

4）《中国气象事业发展战略研究》；

5）《中尺度灾害性天气监测预警系统建设指南》。

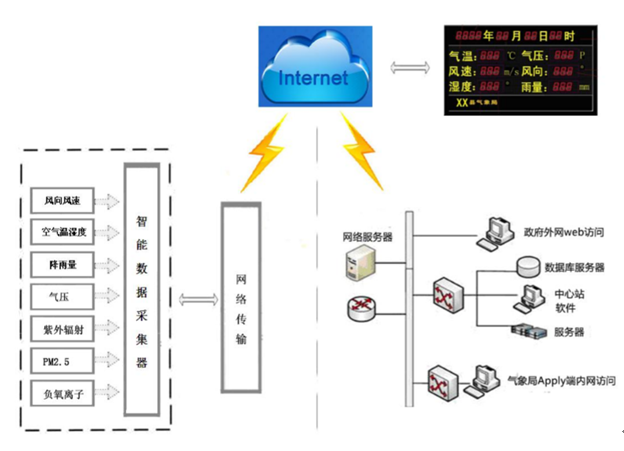

（2）网络拓扑图

1.1.1 系统设计

系统设计如下：

（1）多要素灵活组配；

（2）标准结构和工艺模块化设计；

（3）模块化装配结构,易安装；

（4）全自动，免维护，适合各种恶劣环境；

（5）可远程程序升级与参数设置；

（6）状态监控与主动报警，具有远程自诊断功能，及时发现自动站可能存在或潜在的问题并及时提供解决方案；

（7）微功耗，太阳能供电方式；

（8）支持多种加密方式，最密间隔为1分钟，极佳的性价比，适合大批量布设；

（9）采用了防雷、噪声抑制等多种抗干扰措施。

1.1.2 系统配置

1.1.2.1 点位设计

环境监测点位置：菩提岛计划安装在游客中心2层，菩提岛计划安装在移动信号塔20米处。

LED显示屏安装位置：在菩提岛游客和月岛入岛码头各一套。

1.1.2.2 设备清单

每套环境监测系统主要设备清单如下：

序号	主要软硬件设备名称	单位	数量
1	PM2.5 传感器	套	1
2	风向传感器	个	1
3	风速传感器	个	1
4	温度湿度传感器	支	1
6	负氧离子传感器	个	1
7	紫外传感器	个	1
8	气压传感器	个	1
9	二氧化碳（ppm）传感器	个	1
10	噪声传感器	个	1
11	采集单元	套	1
12	配套软件包	套	1
13	LED显示屏（1.6m*0.96m）	个	1
14	LED 支撑杆	个	1

1.1.2.3 主要产品介绍

（1）温湿度传感器

产品参数：

• 风向

测量范围: 0°～360°；

最大允许误差: ±3°；

分辨力: 2.5°；

响应灵敏度: 0.3m/s(风向标偏转 30°时)；

风向输出: 8 位格码，高电>14V, 低电平<1V；

抗风强度: 75m/s;      工作电压: DC 15V ；

使用环境: 温度 ; -40℃～60℃；

湿度;0％RH～100％RH。

• 风速

使用环境：-50℃～60℃ 0%RH～100%RH；

工作电压：AC 24V, DC 12V～15V；

测量范围：0.3 m/s～60m/s；

测量误差：±0.3m/s（≤10m/s）；±0.03 v (>10 m/s )；

启动风速：0.3m/s；

分辨力：0.05m/s；

风速输出：0 Hz～1221 Hz。

（2）紫外辐射

• 技术指标

光谱范围:UV-A 为 315~400nm，UV-B 为 280~315nm；

校准因子:UV-A 为 30W/m2/V，UV-B 为 2W/m2/V；

输出范围:UV-A 为 0~90W/m2，UV-B 为 0~6W/m2；

零点漂移:<10mV 反应时间（95%）:<1.5s；

非稳定性（年变化）:<5%；

非线性:<1% 方向误差（70°天顶角时）:<2.5%；

灵敏度温度依赖性:±2℃（25℃时）；

阻抗:500Ω 工作温度:-40℃~50℃；

预期日不确定性:<5%；

内部温度输出:2.5V（25℃时）；

供电:7~18VDC/8W；

电缆:标准 10m，可选 25m 或 50m。

• 功能特点

光电效应测量元件 特殊工艺镀膜滤光片、余弦响应度高 长期稳定运行、精确测量 最高可耐 100 度高温，适用于各种恶劣环境 使用方便、免维护。

（3）负氧离子

• 技术指标

工作电源：外接 12.0V/1A 电源适配器；

平均功耗：<2W；

分辨率：10 个离子/cm3。默认三档离子浓度检测范围，自动档位：0~30000(个/ cm3) 0~300000(个/ cm3) 0~3000000(个/ cm3)，测量档位可定制，最大可到 5 千万个/cm3；

大数字显示，数据直读；

采样数率：1 秒/个；

误差：离子浓度≤±15%；

迁移率：1(cm2/S*V)；

额定工作环境，温度： -10～+50°C；

湿度： 0～100%。

（4）PM2.5测试仪

• 技术参数

测量范围 0.3~1.0；1.0~2.5；2.5~10 微米（μm）；

计数效率 50%@0.3um 98%@>=0.5 um；

响应时间≤10 秒（s）；

数据接口电平 L <0.8 @3.3 H >2.7@3.3 伏特（V）；

工作温度范围-20~+50 摄氏度（℃）；

工作湿度范围 0~99%。

（5）LED显示屏

• 技术指标

显示面积：1.60m×0.96m；

单元板数量：5*6 块；

显示分辨率：320×192；

全屏色彩：1 红（1R）；

单元板类型：灯驱分离。

2 智慧服务体系

2.1 景区官网建设

2.1.1 景区门户网站

2.1.1.1 系统概述

三岛码头景区门户网站旨在应用现代计算机技术、网络技术和通讯技术构建完善的景区旅游公众服务体系，推进旅游公众服务向数字化、网络化、自动化、标准化迈进。经过建设景区门户网站，及时、有效地整合景区内涉旅信息，为游客提供全面、权威、及时、准确的旅游服务。

建设以服务旅游者为核心内容的景区门户网站，提供景区旅游攻略查询、虚拟游、行程定制、英文版面等功能。

2.1.1.2 系统设计

2.1.1.2.1 前端栏目

2.1.1.2.1.1 首页

利用现代计算机数字技术、实景立体照片或视频等技术在网站首页建设数字虚拟景区模拟真实景区，实现虚拟旅游，增强景区的公共属性，直观而生动地向游客展示景区地域风貌、风土民情，以及三岛码头景区主要旅游线路和各大景点的地理位置、景点分布、相关旅游资讯。游客可经过终端进入虚拟旅游，经过互动式仿真，让游客经过体验虚拟旅游目的地的景观，激发游客的旅游动机，吸引游客进行线下实地旅行，扩大旅游目的地的影响力。

数字虚拟景区还可在触摸屏多媒体终端机、智能手机等终端设备上应用。

选择三岛码头景区热门景点，风景特色的地方制作全景图片，将全景图片放在网站上体验全角度全方位的虚拟实景，使游客能提前感受景区美景、酒店良好住宿环境等的趣味体验和购物场所的丰富旅游商品激起游客游玩兴趣。虚拟旅游具体内容如下：

（1）720°全景

经过航拍将三岛码头景区热门景点进行720°拍摄，加载到景区门户网站上，游客可经过点击鼠标拖动从不同角度鸟瞰整个景区或某个特色景点。

（2）实景漫游

采用专业数码相机和鱼眼镜头，对景区重点景点进行360度旋转拍摄，将拍摄后的照片加载景区门户网站上，游客可经过鼠标控制以第一视角游览景点，能够在景点内全方位看到重要场所实际的情况，并根据场景箭头指示实现漫游，犹如身临其境。

（3）在线视频

接入景区最具代表性的景点或区域的监控视频，方便游客查看实时画面，身临其境。

同时游客可在首页查询景区天气情况、门票销售情况、停车位情况等，为行程提供准确的数据支撑。

2.1.1.2.1.2 印象

经过对三岛码头景区地理、气候、历史、文化、民俗、交通、特色景点等概况进行综合阐述，概括性向公众介绍三岛码头旅游资源，使游客对三岛码头景区形成初步印象。

2.1.1.2.1.3 玩转

将三岛码头景区的“吃住行游购娱”的旅游资讯分模块的展示在网站上，游客可根据选择进入对应的模块查看详情。

2.1.1.2.1.4 攻略

将三岛码头景区旅游规划为几大综合线路，在综合线路中为公众提供能够定制行程的功能，以gis地图为基础，让公众能够轻松的经过选择定制旅游线路，且在定制线路过程中，平台将为公众提供部分游客分享的游记、心得、攻略、行程规划等文字、图片资料，为公众定制旅游行程计划提供支持。

2.1.1.2.1.5 资讯

经过本模块提前预告三岛码头景区的活动信息，包括促销活动、团队活动等。

2.1.1.2.1.6 预订

经过本模块，游客可查询三岛码头景区门票、住宿、餐饮等的实时信息并可跳转到景区电子商务平台第三方网站进行预订。

2.1.1.2.1.7 帮助

为游客提供景区的服务电话、旅游常识、出游提示、天气信息查询、交通路况以及在线投诉等公共服务信息。

2.1.1.2.1.8 英文版

三岛码头景区具备较多的旅游资源和区位优势，可经过设计门户网站网站英文版面，吸引外国游客，同时提升三岛码头旅游形象。

英语版面主要是面向外国游客，因此在进行资源梳理时，将重点把三岛码头景区著名、特色的旅游目的地作为主要推介信息。

栏目规划如下：

• 初识景区—The first scenic spot

地理Geography

气候  Climate

历史  History

文化 Culture

民俗 Folk custom

特色景点 Characteristic scenic spot

• 感知景区—The perception of scenic spot

视频 Video

音频 Audio

美图Beautiful picture

• 智游景区—Wisdom tour scenic spot

旅游线路 Tourist routes

720全景  720 panorama

• 景区资讯—Scenic information
• 专题活动—Thematic activity

2.1.1.2.2 后台管理

后台管理是保证网站数据展示和数据来源的基础，考虑到三岛码头景区的信息人员信息化操作水平及工作繁杂等因素，后台管理简便灵活是一个非常重要的参考指标。

2.1.1.2.2.1 基础数据维护

后台进行维护相关的基础数据，如对景区景点、宾馆饭店、导游员、餐饮场所、娱乐场所、购物场所等基础信息进行新增、编辑、删除、搜索等操作。并将基础数据展示在前台。

2.1.1.2.2.2 信息发布

在信息发布中，提供所见即所得的图文录入/编辑/审批/发布功能。网站栏目信息的发布，能够采用图文混排的格式，信息支持图片显示，并提供基于浏览器的图片上传功能。

2.1.1.2.2.3 访客统计

系统将实现网站各时段流量统计分析、网络分析、客户群体分析、客户行为分析、地域来源分析等功能，经过对访客数据进行统计，分析出哪些游客对景区感兴趣，进而对景区未来流量进行预测。

2.1.1.2.2.4 系统管理

系统管理为支撑系统运行的基础数据的管理，涉及用户、角色、权限、日志等。

（1）用户管理

实现对所有用户的管理，包括用户新增和密码初始化等，提供基于用户名、用户状态等条件的组合查询，方便管理人员快速定位用户，涉及字段有姓名、登录名、密码、所属角色、联系电话等。

（2）角色管理

角色是权限的集合，是拥有某一组权限人员类型的抽象。角色用于帮助管理人员分类用户，将权限分配到该类用户下，提供基于角色名称的查询。主要涉及字段有角色编号、角色名称、角色描述。

（3）权限管理

权限是对系统某个资源的具体操作，能够按照角色设定一些特定的属性，如读取、写入、删除、查看等，而操作管理则是对权限的集合操作，用于授予某个角色对资源的增删查改和对某个功能及其中的按钮的操作。

（4）日志管理

包括日志列表（操作日志、登录日志）和系统监控。

日志列表主要负责对用户进行系统日常操作的记录，收集系统所有后台人员操作动作内容，包括登录、操作等内容，设备、后台内核系统运行中产生的日志等，并对收集到的日志信息根据严重程度、影响的范围、事件类型、数量等进行有效的过滤、统计，并向管理员提供对日志信息进行集中管理的功能，同时，系统管理员可利用日志文件，迅速还原问题场景，辅助系统管理人员及时解决问题。

2.1.1.3 建成效果

1.1.1 门户网站手机版

1.1.1.1 系统概述

景区面向游客提供的应用和服务向3G/4G平台迁移已是大势所趋，移动互联网必将比传统互联网具有更高的商业价值。手机网站具有让消费者随时、随地、随身访问的优势和方便快捷的不可取代的特点。因此，手机旅游网站是未来游客获取信息的主要渠道。

经过建设门户网站手机版，从门户网站手机版向游客发布景区旅游资讯，宣传推广景区旅游资源、旅游产品，全方位打造景区智慧旅游公众服务平台。门户网站手机版基于景区门户网站建立，因此，对接景区门户网站，由景区门户网站统一实现信息发布与管理。

1.1.1.2 系统设计

1.1.1.2.1 旅游资讯

根据景区门户网站的设计思路进行门户网站手机版设计，从“吃住行游购娱”六个方面对三岛码头景区进行介绍，经过本模块提前预告景区的当前实时情况，可查看实时监控视频、广播录制的电台节目（MP3格式）等。

1.1.1.2.2 线上预订

结合电子商务功能，为旅游者提供多种类别的旅游商品与旅游产品预订，旅游者能够根据实际情况选择预定方式，其中包括携程、同程以及去哪网等分销平台的预定页面，同时提供基于电子商务功能系统内预定功能。

1.1.1.2.3 游玩攻略

以游客分享为主体，游客经过网站注册后成为旅游达人，达人能够以攻略的形式记录旅游的点点滴滴，包含吃、住、行、游、购、娱以及消费支出，配以音乐和文字，从游客的角度展现三岛码头景区的旅游。

1.1.1.2.4 景点导航

旅游者可经过手机用户端查询到景区内各个景点的所在位置，可经过所在位置规划前往该景点的步行、驾车线路，并进行导航。同时结合旅游导览功能，为旅游者提供所到达景点的详细介绍信息、视频音频导览讲解。

1.1.1.2.5 周边设施查询

旅游者可经过周边导航功能，方便的了解到所在景区、所在位置周边的旅游相关产品提供者所在地，并提供多种线路规划。

1.1.1.2.6 个人中心

经过与中心平台用户管理系统的支持，将旅游者的各类消费订单、个人信息、偏好设置以及投诉服务等功能进行整合，为旅游者提供个性化的用户端定制服务功能。

1.1.1.2.7 投诉服务

旅游者可经过手机用户端直接向旅游管理部门、服务部门进行在线投诉或咨询，可经过上传图片以及文字说明的方式呈报材料，同时能够查询自己投诉的处理反馈情况。

1.1.1.2.8 分享推荐

旅游者可经过手机WAP网站关联多个第三方SNS平台进行游览信息进行分享，同时也可利用手机中通讯录向联系人发送推荐信息。

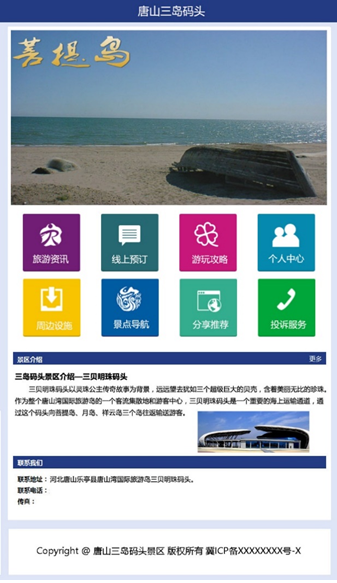

1.1.1.3 建成效果

1.1 景区微信公众号

1.1.1 系统概述

景区微信公众号为来三岛码头景区的旅游人群提供便捷而快速的服务、以提高游客对三岛码头景区旅游的热情度为目标，从而达到营销、推广及三岛码头景区目的。

平台汇聚了旅行社区、景区的美食、住宿、购物、游玩路线、特色活动、文化地理等各种各样的实用信息，同时针对旅游景点门票、电话、交通方式、详细地址等全面的旅行信息以及分享信息设置。

1.1.2 系统设计

1.1.2.1 前端功能

1.1.2.1.1 信息查询

（1）旅游信息查询：提供语音查询、文字查询等方式，经过输入关键字、选择城市，可对景区景点信息、酒店住宿、旅游线路、推荐自助游信息、推送消息、旅游攻略等文章信息查询。

（2）基础信息查询：提供咨询电话、服务电话、急救电话、招商电话、客户端分享、收藏、论坛社区等信息的查询。

由于微信公众平台界面的限制，不能够在一个屏幕上显示所有的信息，经过更多文章，可显示关于我们的图文资讯和相关文章。

1.1.2.1.2 产品预订

选择要购买的产品，填写购买人联系方式，选择产品参数，进行支付，支持微信、银联卡、支付宝、财付通等支付平台。

1.1.2.1.3 我的订单

注册用户可对自己已经购买的订单进行查看，显示游客预定的门票、酒店订单，查看订单状态、有效期、历史订单等信息。同时，对已消费的订单可进行评价。

1.1.2.1.4 优惠信息

优惠信息是进行线上线下互动的一种营销宣传模式，显示当前景区可参加的优惠信息活动，游客能够分享景区发布的旅游优惠活动，点击相应活动页面，可分享到qq、微博、微信等社交平台。

1.1.2.1.5 我的收藏

游客浏览景区微信公众号上发布的旅游信息时，可对自己喜欢的路线、酒店等旅游产品推荐进行收藏，当游客想去旅游的时候，打开相应收藏栏目，即显示我收藏的酒店、旅游线路等。

1.1.2.2 后台功能

1.1.2.2.1 消息推送

定期向公众号粉丝推送景区新闻、活动、优惠信息，吸引游客关注景区动态，前来旅游消费。可编辑推送内容、设置推送时间，经过消息推送，加大线上线下用户的互动频率，增加微信粉丝，帮助景区实现营销推广。

1.1.2.2.2 信息发布

信息发布是微信管理端的主要功能，主要实现景区各类信息的编辑、审核、发布，涉及旅游活动、优惠信息、广告、旅游新闻等内容。提供图文编辑的模式、可对发布信息进行置顶、置顶时间限制等功能设置。经过信息发布，加大线上线下用户的互动频率，增加微信粉丝，帮助景区实现营销推广。

1.1.2.2.3 订单管理

实现微信公众平台上产生的旅游产品订单的统计汇总、核对查询等功能。全面掌控订单情况详细的订单状态跟踪及短信重发功能；可针对订单延长使用有效期及退票有效期。支持产品图片预览功能，预览内容包括图片、产品重要参数信息（价格、地区等），帮助客服人员快速了解订单详情，对客户的咨询进行快速解答；对现有退票功能进行改造，支持推送人员审核，已结款订单状态变迁等功能。能够针对订单来源进行查询和结果导出。

1.1.2.2.4 结算管理

统一为平台上进行交易的商家进行结算，支持银联卡、财付通、支付宝等第三方平台结算。省时省力方便对账，全面的银行对账及代理商对账，详细的交易明细与代理商授信功能实现预收、即时支付、赊销等各种结算方式。

1.1.2.2.5 用户管理

针对订阅用户、后台管理员用户区分管理，可实现用户信息查询和管理。由于是官方微信，提供管理维护功能，是后台管理者对游客发布的所有信息可进行查看和删除等功能。

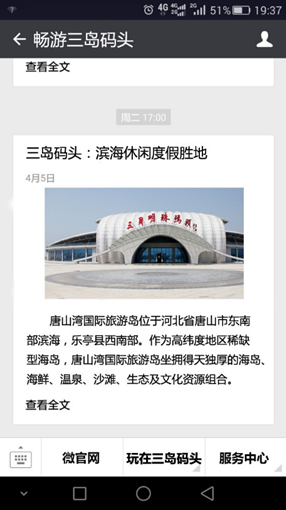

1.1.3 建成效果

1.1 景区导游导览系统

1.1.1 系统概述

景区导游导览系统经过微信与H5页面结合的方式为游客提供导游导览服务，经过扫描二维码、蓝牙、定位等方式触动景点讲解，帮助游客轻松实现自助导游导购，其内容包括多媒体导游导览、文化主题探索、特色推荐等功能版块。

1.1.2 系统设计

1.1.2.1 手机导游导览系统

（1）游客定位，可在导游导览系统内显示游客位置，让游客实时了解自己所处位置及周边环境情况。

（2）信息查询及导航，游客可在导游导览系统内查看景区内各景点、厕所、酒店、餐饮等信息，点击即可查看详细信息。也可点击导航，由导游导览系统规划最佳路线前往该场所。

（3）路线推荐，游客可在导游导览系统首页查看针对本景区的各类游览路线，包括线路概况介绍、线路各景点特色介绍、注意事项等。

（4）语音讲解，导游导览系统提供语音讲解功能，可介绍景区总体情况，也可针对某个景点进行介绍，包括历史文化、风景名胜、人文思想等。

（5）空间搜索，导游导览系统提供空间搜索功能，游客可经过此功能搜索所处位置周边的各类服务设施，包括酒店、餐饮、娱乐、购物、厕所等，搜索结果可根据多种条件进行排序，如根据距离排序、根据综合评价排序、根据类型进行排序等。

1.1.2.2 触发系统

游客在旅游景区内经过手机微信扫描置于各景点的专属二维码、蓝牙、定位等可即可触发相关景点的导游导览信息。不但能够使游客收听图文并茂的随身讲解，而且还可与游客进行互动体验活动以及为游客提供景区各类服务信息，让游客的游览更具知识性、趣味性和交互性。

1.1.2.3 自助导游终端

在景区特色游览点及景区入口均提供运用基于射频识别、红外、录音播放等技术的自助导游终端。游客不但能够经过手机端自助导游软件进行景点导游，也能够在自助导游终端上进行旅游资讯导航导览。

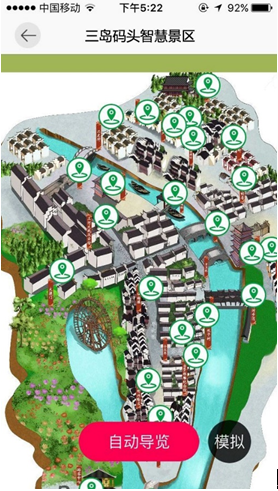

1.1.1 建成效果

1.1 智能信息发布系统

1.1.1 系统概述

智能信息发布系统实现三岛码头景区信息内容发布管理，包括景区服务信息、应急信息、旅游企业诚信信息，使游客可及时便捷的了解到景区希望游客获取到的信息。

将系统汇聚的各类信息按需推送给景区、旅游企业和游客、公众，经过信息发布，通告预测预警信息、突发事件信息、疏导分流信息等；经过信息的快速发布，降低旅游应急突发事件发生的概率，提升游客旅游品质，从而树立良好的旅游目的地形象。

利用先进的LED显示、电子触摸屏等技术，加大景区宣传力度，整合行业旅游资源，实现客源的最大化共享，同时提供景区旅游资讯服务。信息发布系统可接入触摸屏多媒体终端和自助导游终端发布旅游资讯，同时，能以短信、彩信等形式向旅游者的手机发送信息，实现多个渠道的信息发布的集成，一次发布、多方显示。同时，为使游客在未到达景区即可了解三岛码头景区的实时情况，信息发布系统还可将信息发布到门户网站、微信公众号等渠道。

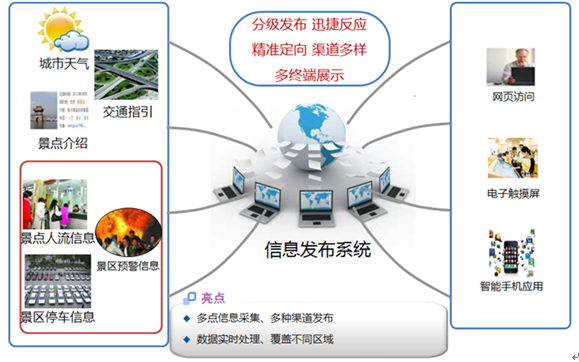

1.1.1 系统架构

1.1.1 系统设计

信息发布系统包括信息发布管理、终端管理、系统配置等主要功能。

1.1.1.1 信息发布管理

支持资源素材内容编辑，审核管理，支持终端播放界面模版管理，支持节目播放列表编辑和分发管理。

智能信息发布经过LED屏显示系统、网络广播系统、微信公众号、触摸屏等多种形式，向游客提供三岛码头景区预测预警分析、景区天气、交通畅通、游客实时流量、停车场停车位数等多种旅游信息。

（1）内容编辑

对发布的信息、内容进行编辑。

发布内容可包括：

服务信息：包括景区的温湿度、光照、紫外线、空气质量、负氧离子含量、水质等、停车场空余位等信息。

应急信息：包括实时游客流量、人流拥挤度、车流拥挤度、灾情灾险等应急信息以及管理部门发布的旅游动态信息等内容。在黄金周等客流量高峰时期，可实时播放重要景点的视频、客流统计数据等，为游客合理调整旅游路线提供参考。

诚信信息：景区内企业信息，游客评价等诚信信息。

政策类、知识类、新闻类信息发布：由平台值班人员从各类法规库、知识库或政务网新闻库中提取的拟经过平台发布的信息。

（2）内容审核

对编辑的发布信息、内容进行审核。

（3）分组管理

对不同位置的终端分组管理，分组发布。

对经审核的信息进行统一存储、集中管理，而且可按照管理员制订的信息分发计划将信息分发至各终端本地进行存储，并支持终端离线播放预设节目单。待发布的信息数据分发需要有加密管理机制，确保防止资源内容的安全。

1.1.1.2 终端管理

对信息发布系统的各渠道、终端的状态进行采集，并统一管理，实现一键发布。

1.1.1.3 系统配置

支持用户管理，角色（岗位）管理、权限指派；支持日志管理。

1.1.2 建成效果

智慧景区设计方案（第十四部分）
