公共广播(背景音乐)解决方案时间:2023-01-14
一、广播系统的分类 (一)、按功能分类 1、公共广播系统:以播放轻音乐为主,烘托现场气氛,声音较小,播放时间长。 2、业务广播系统:寻人/物,通知,定时,声音大,清晰,需要时播放。 3、紧急广播系统:报警,疏散,紧急时启用。
(二)、按使用场合和用途分类 1、室外公共广播系统主要用于:公园、小区园林、室外体育场、地铁站、码头、港口、机场、绿地广场、音乐喷泉、建筑楼群等。为以上场提供背景音乐和业务广播以及紧急广播等。
2、室内公共广播系统应用比较广泛包括:宾馆、综合办公大楼、工厂、学校、大厦、超市、监狱、体育馆等。主要用途为提供背景音乐和业务广播以及紧急广播等使用。

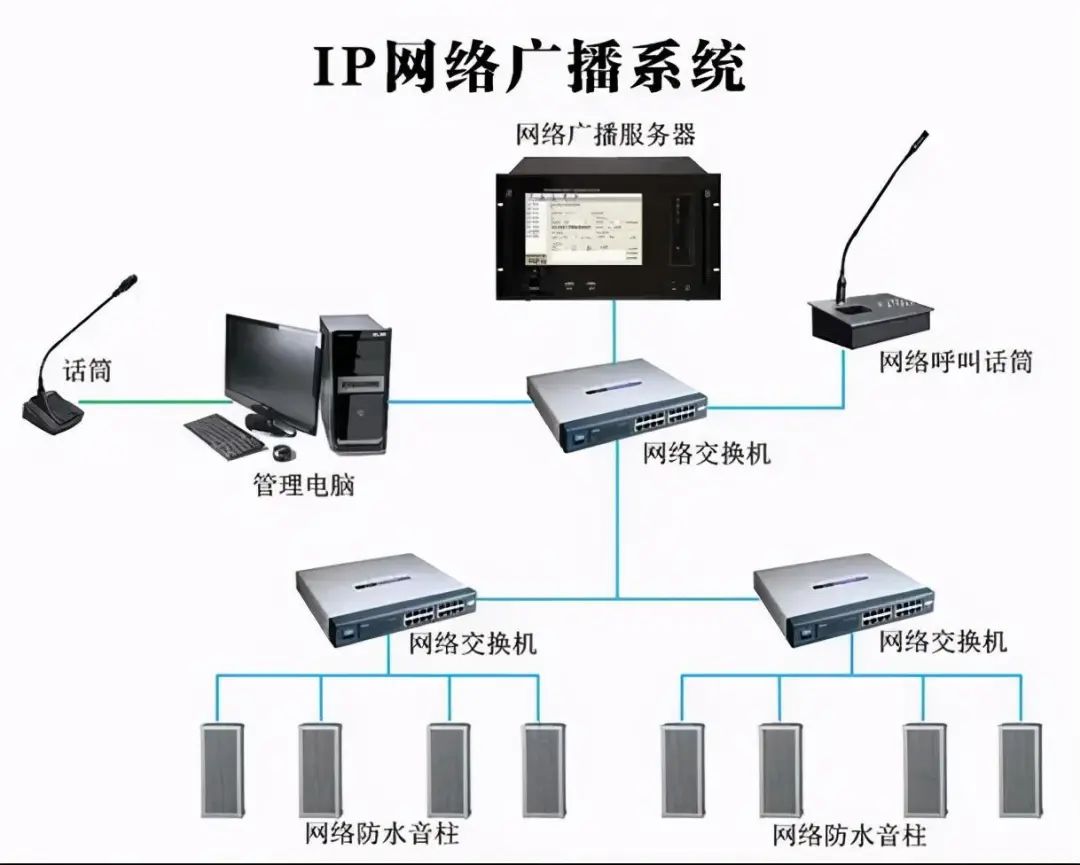

(三)、按信号传输分类 1、传统的模拟广播系统:传统线缆传输,控制信号与音频信号分开传输 2、无线电波调频式广播系统:调频,扬声器自带功放,干扰大 3、寻址数字广播系统:集中控制,音频信号与控制信号可在同一线缆传输 4、IP数字广播系统:基于网络,节省大量布线成本,用于大型、跨区域场合

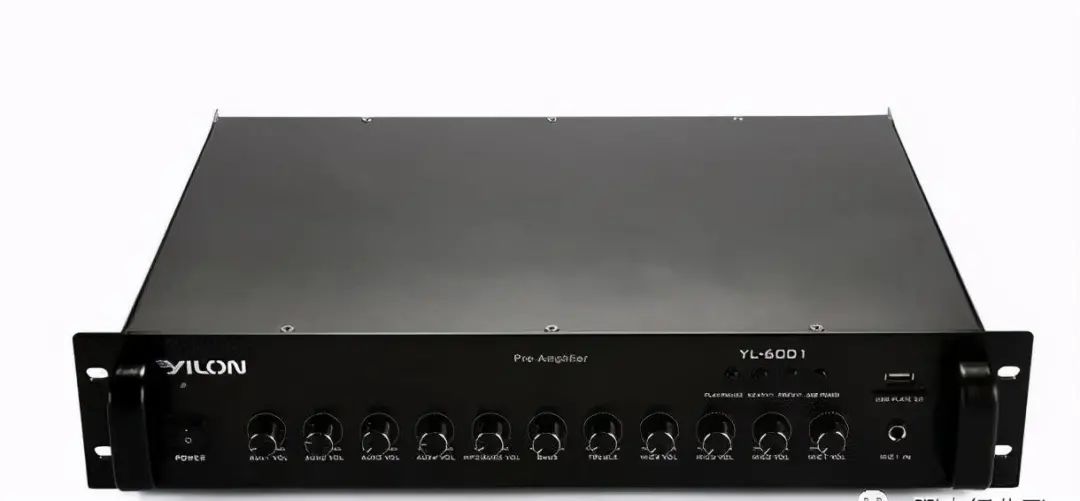

二、广播系统的组成 不管哪一种广播音响系统,基本可分四个部分:节目设备、信号的放大处理设备、传输线路和扬声器系统。 (一)、节目源设备 1、音乐播放器:作为背景音乐 2、麦克风(普通麦克风、分区选择麦克风) 3、存储语音文件:作为业务广播、紧急广播语音 (二)、信号处理放大设备 1、音频信号处理器:音频信号补偿、衰减、均衡等处理 2、前置放大器:音频预放大 3、功率放大器:音频信号放大,驱动喇叭,定压输出 (三)、传输线路 1、音频线缆:传输音频信号,定压喇叭信号RVV2*0.5, RVS2*0.5,0.75,1.0 2、光缆:单模,多模,传输数字信号,需配光端机 3、双绞线:传输音频信号、控制信号,如电话线 4、网线:5类/超5类,8芯,传输数字信号 5、无线电波:调频,发射天线 6、同轴电缆:音频信号与电视信号共缆传输 (四)、扬声器 1、天花吸顶喇叭:室内,天花嵌入式,定压/定阻 2、壁挂喇叭:挂墙式,定压/定阻 3、音柱:挂立式安装,室内/室外 4、号角:高灵敏度,室内/室外 5、仿真喇叭:场合:公园,园林,小区,造型:石头,蘑菇,树桩

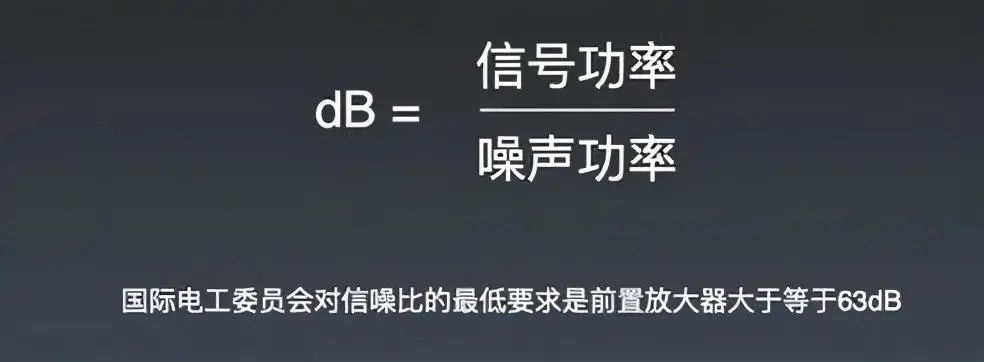

三、广播系统的音频技术指标 日常生活中,普通办公室的环境噪声的声压级大约50~60dB,普通对话声的声压级大约65~70dB,纺织厂织布车间噪声的声压级大约110~120dB,小口径炮产生噪声的声压级大约130~140dB,大型喷气飞机噪声的声压级大约150~160dB。 声压级是反映声音的大小、强弱的最基本参量。 1、信噪比
一般来讲是指放大器的输出信号的电压与同时输出的噪声电压
一、广播系统的分类 (一)、按功能分类 1、公共广播系统:以播放轻音乐为主,烘托现场气氛,声音较小,播放时间长。 2、业务广播系统:寻人/物,通知,定时,声音大,清晰,需要时播放。 3、紧急广播系统:报警,疏散,紧急时启用。
(二)、按使用场合和用途分类 1、室外公共广播系统主要用于:公园、小区园林、室外体育场、地铁站、码头、港口、机场、绿地广场、音乐喷泉、建筑楼群等。为以上场提供背景音乐和业务广播以及紧急广播等。
2、室内公共广播系统应用比较广泛包括:宾馆、综合办公大楼、工厂、学校、大厦、超市、监狱、体育馆等。主要用途为提供背景音乐和业务广播以及紧急广播等使用。
(三)、按信号传输分类 1、传统的模拟广播系统:传统线缆传输,控制信号与音频信号分开传输 2、无线电波调频式广播系统:调频,扬声器自带功放,干扰大 3、寻址数字广播系统:集中控制,音频信号与控制信号可在同一线缆传输 4、IP数字广播系统:基于网络,节省大量布线成本,用于大型、跨区域场合
二、广播系统的组成 不管哪一种广播音响系统,基本可分四个部分:节目设备、信号的放大处理设备、传输线路和扬声器系统。 (一)、节目源设备 1、音乐播放器:作为背景音乐 2、麦克风(普通麦克风、分区选择麦克风) 3、存储语音文件:作为业务广播、紧急广播语音 (二)、信号处理放大设备 1、音频信号处理器:音频信号补偿、衰减、均衡等处理 2、前置放大器:音频预放大 3、功率放大器:音频信号放大,驱动喇叭,定压输出 (三)、传输线路 1、音频线缆:传输音频信号,定压喇叭信号RVV2*0.5, RVS2*0.5,0.75,1.0 2、光缆:单模,多模,传输数字信号,需配光端机 3、双绞线:传输音频信号、控制信号,如电话线 4、网线:5类/超5类,8芯,传输数字信号 5、无线电波:调频,发射天线 6、同轴电缆:音频信号与电视信号共缆传输 (四)、扬声器 1、天花吸顶喇叭:室内,天花嵌入式,定压/定阻 2、壁挂喇叭:挂墙式,定压/定阻 3、音柱:挂立式安装,室内/室外 4、号角:高灵敏度,室内/室外 5、仿真喇叭:场合:公园,园林,小区,造型:石头,蘑菇,树桩
三、广播系统的音频技术指标 日常生活中,普通办公室的环境噪声的声压级大约50~60dB,普通对话声的声压级大约65~70dB,纺织厂织布车间噪声的声压级大约110~120dB,小口径炮产生噪声的声压级大约130~140dB,大型喷气飞机噪声的声压级大约150~160dB。 声压级是反映声音的大小、强弱的最基本参量。 1、信噪比
一般来讲是指放大器的输出信号的电压与同时输出的噪声电压
2、输入灵敏度 达到额定功率输出时所要求的最小信号输入电压大小,灵敏度越高,所需的信号值越小!反之则大!一般的纯功放的输入灵敏度电压为0.775v(0dB)到1.5v(+6dB)之间。 3、最大输出功率(扬声器) 扬声器只能在瞬间承受的最大输入功率。 4、额定功率(扬声器) 扬声器的额定功率是指扬声器能长时间工作的输入功率,又称为不失真功率。单位为瓦(W),当扬声器工作于额定功率时,音圈不会产生过热或机械震动过载等现象,发出的声音没有显示失真。 额定功率是一种平均功率,而实际上扬声器工作在变功率状态,它随输入音频信号强弱而变化,在弱音乐及声音信号中,峰值脉冲信号会超过额定功率很多倍,由于持续时间较短而不会损坏扬声器,但有可能出现失真。 因此,为保证在峰值脉冲出现时仍能获得很好的音质,扬声器需留足够的功率余量。一般扬声器能承受的峰值功率是额定功率的2-3倍。
四、定压输出与定阻输出的区别 功率放大器一般有两种输出,定压式与定阻式。 1、定压信号 定压信号输出,是由电压来推动扬声器,特点是输出的电压大、电流小。因此,定压信号传输距离远,扬声器可以多个并联,但音质比定阻信号稍差。 定压功放和扬声器的匹配 如果定压功放是100V输出,那么不能接70V输入的扬声器,否则会烧掉扬声器;反之,定压功放是70V输出,接100V输入的扬声器是可以的,只不过扬声器的功率会减少一半。(比如,100V、10W的扬声器接在70V输出的功放上,扬声器就变成了5W)。 2、定阻信号 定阻信号输出,是以电流来推动扬声器,特点是输出的电流大,电压小。定阻信号传输距离不超过100米,音质、音效好。 定阻功放和扬声器的匹配 阻抗匹配是指功放的额定输出阻抗(8Ω),应与音箱的额定阻抗(8Ω)相一致。此时,功率处于最佳设计负载状态,可以输出最大不失真功率。 如果功放的额定输出阻抗(4Ω)小于音箱的额定阻抗(8Ω),功放的实际输出功率将会小于额定输出功率;如果功放的额定输出阻抗(8Ω)大于音箱的额定阻抗(4Ω),功放有过载的危险。 这也正是我们的IP终端是 4Ω输出,可以接8Ω的扬声器的原因。
五、广播扬声器在实际项目中的选用与配置 (一)、扬声器的选用 例如,在有天花板吊顶的室内,宜用嵌入式的、无后罩的天花扬声器。这类扬声器结构简单,价钱相对便宜,又便于施工。主要缺点是没有后罩,易被昆虫、鼠类啮咬。吸顶扬声器3W/6W这类似一般8-10米之间一个。 宜用吊装式球型音箱或有后罩的天花扬声器。由于天花板相当于一块无限大的障板,所以在有天花板的条件下使用无后罩的扬声器也不会引起声短路。而没有天花板时情况就大不相同,如果仍用无后罩的天花扬声器,效果会很差。这时原则上应使用吊装音箱。但若嫌投资大,也可用有后罩的天花扬声器。有后罩天花扬声器的后罩不仅有一般的机械防护作用,而且在一定程度上起到防止声短路的作用。 (二)、扬声器的配置 广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。 通常,高级写字楼走廊的本底噪声约为48-52 dB, 超级商场的本底噪声约58-63 dB。 繁华路段的本底噪声约70-75 dB。 考虑到发生事故时,现场可能十分混乱,因此为了紧急广播的需要,即使广播服务区是写字楼,也不应把本底噪声估计得太低。椐此,作为一般考虑,除了繁华热闹的场所,不妨大致把本底噪声视为65-70dB(特殊情况除外)。照此推算,广播覆盖区的声压级宜在80-85dB以上。
天花扬声器的灵敏度 在天花板不高于3m的场馆内,天花扬声器大体可以互相距离5-8m均匀配置。 如果仅考虑背景音乐而不考虑紧急广播,则该距离可以增大至8-12m。 另外,适用于中国大陆的火灾事故广播设计安装规范 (以下简称‘规范’)有以下一些硬性规定:“走道、大厅、餐厅等公众场所,扬声器的配置数量,应能保证从本层任何部位到最近一个扬声器的步行距离不超过15m。在走道交叉处、拐弯处均应设扬声器。走道末端最后一个扬声器距墙不大于8m”。
六、功放如何计算
3、功率放大器的容量计算方法: 服务性广播系统和业务性广播系统的计算方法: P=K1×K2×ΣPo 式中: P:功率放大器输出总电功率(W); K1:线路衰耗补偿系数:线路衰耗1dB时取1.26;线路衰耗2dB时取1.58; K2:老化系数,一般取1.2-1.4; ΣPo=Ki×Pi:每分路同时广播时最大电功率(W); Ki--第i分路的同时需要系数;服务性广播时,客房节目每套Ki取0.2-0.4;背景音乐节目Ki 取0.7-0.8; Pi--第i分路的用户设备额定容量; 火灾事故广播系统的如何计算,功率放大器容量按该系统扬声器总数的1.5倍确定。 只做背景音乐使用取音箱功率的1.3倍。 例如: 例如小区背景音乐,10个广播,每个是20w,如何计算功放的容量? P=K1×K2×ΣPo =1.26*1.2*10*20W*0.7=211W。 最终功放容量还要算1.3倍。 211W*1.3=274W。 其中K1与K2取值分别为1.26和1.2。
七、广播安装的要求 1、扬声器的设置 能适应不同环境的需求,且音量和音质都比较讲究。 广播扬声器原则上以均匀、分散的原则配置于广播服务区。其分散的程度应保证服务区内的信噪比不小于15dB。 2、广播系统的供电要求 小容量的广播站可由插座直接供电;容量在500W以上时,设置广播控制室,其供电可由就近的电源控制器专线供电。 交流电压偏移值一般不宜大于+10%,当电压偏移不能满足设备的限制要求时,应 设备的附近装自动稳压装置。 广播用交流电源容量一般为终期广播设备的交流电耗容量1.5-2倍。传输线缆的选择广播线路宜采用铜芯塑料绞合线。各种节目信号线应采用屏蔽线。 3、线路及管道敷设要求 随建筑施工同步敷设管道时,有条件的应将管道敷设在建筑体内,并要求按建筑敷设规范选用管道的材料和敷设方式,对不便敷设在建筑体内的管道,宜采用镀锌钢管、PVC管,封闭金属线槽或封闭PVC线槽(各管线之间应该有20公分以上的间隔)。 对大型系统的主干线,应采用封闭金属桥架敷设,强电和弱电桥架应严格分开(不得与照明、电力线同线槽敷设),分别走各自的弱电井。 4、防雷接地要求: 雷电及电气干扰,对公共广播的恶性影响很大,会造成交流噪声和设备芯片老化甚至烧焦,因此,严格的系统防雷接地,除了保护设备之外,还起到净化音质的作用。接地装置可以集中接至建筑体的防雷保护系统。 机房强电要有严格的接地措施,并配有漏电保护开关供电源时序器(或电源管理器)接线,其接地电阻不大于4欧姆。室内广播设备、机柜设专用地线接至接地装置,其接地电阻不大于4欧姆。
|
