一、校园一卡通系统概要分析

（一）数字化校园与校园一卡通

数字校园是以网络为基础，利用先进的信息化手段和工具，实现从环境（包括硬件设备、教室等）、资源（如图书、讲义、课件等）到活动（包括教、学、管理、服务、办公）的全面数字化，在传统校园的基础上构建一个数字空间，提升传统校园的效率，扩展传统校园的功能，最终实现教育过程的全面信息化。从而达到提高教育管理水平和效率的目的。校园一卡通系统是智能化校园的一个子集。

学校作为一所知名高校，将致力于建立现代化、数字化新校园，而一卡通系统将成为数字化系统建设的重点。

所谓“校园一卡通”即在学校内，凡有现金、票据或需要识别身份的场合均采用卡来完成。此种管理模式代替了传统的消费管理模式，为学校的管理带来了高效、方便和安全。校园卡集：学生证、工作证、身份证、借书证、医疗证、会员证、餐卡、钱包、存折等于一身。
    具体应用功能及范围为：
    【1】学生管理：注册系统、注销、成绩单

【2】身份认证：图书馆、计算中心、校医院

【3】交费：学费、上机、医疗、三表

【4】用餐：餐厅、食堂、快餐店

【5】购物：百货商场、自选商场、零售商店、新华书店、教材部
    【6】娱乐：俱乐部、娱乐中心
    【7】金融：存款、取款、汇款
    【8】网上交易：Internet 上网费、电话费、网上购物

二、系统设计方案

（一）校园一卡通系统设计依据

1、学校 "校园一卡通"需求

2、ISO9001：2000，ISO9001-3

3、IEEE 802.3网络标准

4、ISO8583金融交易报文格式标准

5、民用建筑电气设计规范及条文说明

（二）校园一卡通系统方案设计目标

1、成熟性与发展性的统一

校园一卡通系统是校园信息化建设的关键，应采用现代成熟的最新技术，既保证当前系统的可靠性和当前的应用需求，又要能适应未来技术和将来应用发展的需求。

2、先进性与实用性的统一

采用先进成熟的技术手段、工具及方法建设校园一卡通，面向未来，系统的设计必须具有先进性和前瞻性。系统选用符合国际、国内标准，先进成熟的技术和设备。切实解决校园信息化建设中的实际问题。

3、独立性与开放性的统一

校园一卡通系统涉及校园中的教学管理系统、财务管理等众多部门，从安全保密角度出发，该系统首先应是一个独立的、相对封闭的内部信息处理系统，各基本子系统应具有相互通信的能力。在此前提下，综合利用加密、地址转化、防火墙等一系列安全措施，使网络内部在权限允许下尽可能多的信息共享，能在网外广泛地采集各种信息，做到适度的开放，同时能够接受异种数据库中的信息。

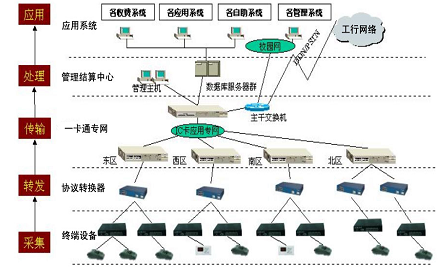

三、各系统设计说明

   校园一卡通系统主要包含的系统有：银行——校园卡转帐系统、商务管理子系统、浴室消费子系统、图书馆管理子系统、机房管理子系统、门禁管理子系统、智能巡更系统、医疗管理系统、学籍管理系统、智能控电子系统、开水房打水系统、自助洗衣系统。

   下面就各系统进行设计说明：

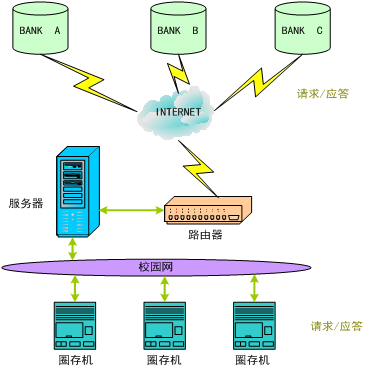

1. 银行卡-校园卡资金转帐系统功能、作用

在校园圈存前置机中设置银行卡种表，用于判断所使用银行卡的银行标识。圈存机通过校园网络向校圈存前置机发出请求信息中附带银行信息，校园圈存前置机依据识别银行的标识，自动连接对应银行前置机，执行圈存工作流程。

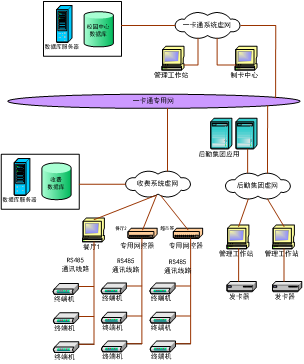

2. 商务管理子系统

商务管理子系统是由多个商务消费子网以及以太网POS机（终端机）所组成的商务网络系统，是商务消费的网络基础，是一卡通系统中重要的组成部分，能够解决在多种场所的消费结算。

在学校的食堂、超市及其他消费场所，采用商务管理系统。

该种方式支持离线运行，计费POS机自身可以判断卡内是否有余额，该卡是否是已挂失或已注销的校园卡，而不依赖于主控计算机中的数据库，有效验证校园卡的有效性和合法性。

该系统有强大黑名单管理功能，并可与校园网络进行无缝连接。

该系统的布线方式为485布线方式，终端机（POS机）的连接方式为并联关系，需485通讯线1根+24V电源线1根。信号汇集后，通过网络线路传送。



3. 浴室消费子系统

目前，浴室消费子系统有两种方式。一种是消费读卡器设置在淋浴位置处，刷卡后，定时定量扣款；另一种方式为定时消费，消费读卡器设置在洗浴入口处，刷卡进入，按时计费。

下面就这两种方案进行比较：

序号	比较内容	方案一	方案二
1	方案内容	消费读卡器设置在淋浴位置处，刷卡后，定时定量扣款	消费读卡器设置在洗浴入口处，刷卡进入，按时计费
2	精确性对比	按照所用水流量收费，比较精确	按照时间收费，在洗浴过程中还有穿脱衣服的时间，计量不是很精确
3	方便性对比	需把卡带到淋浴处刷卡，不很方便	进入浴室入口处刷卡，比较方便
4	投资方面比较	每个淋浴喷头处均需设置读卡器，还需布放485通讯线和24V电源线，投资较多，不很经济	只在门口设置两个刷卡点，为正规期间，还可放置两个通道机，工作人员监督刷卡；比较经济
5	综合评价	计费准确，但不方便，不经济	计费不很准确，但使用方便，比较经济

比较看来，第二种方案为较好方案。河南工业大学（原郑州工程学院）校区即采用的第二种方案。

另在浴室中可采用红外感应器及电磁阀控制，通过感应人体控制通断，充分节约水资源。

4. 图书馆管理子系统

图书馆是一卡通系统重要的应用领域之一。
　  在各图书馆管理系统的各个业务工作站上安装校园卡识别驱动包和卡阅读器，读取校园卡内存的图书馆信息，通过网关进行必要的身份验证，后台组件将合法卡信息送到图书馆管理系统。实现图书馆系统与“一卡通”系统的无缝连接。

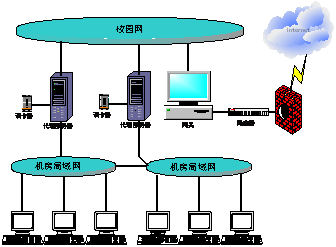

4. 机房管理子系统

利用一卡通系统上机时，管理系统对卡进行识别，卡上余额足够时，可以分配机器上机，不足时拒绝使用或按能上的时间进行限时上机，到时自动锁定分配的机器。系统的设置很灵活，可分为定时、定额计算电脑使用费，也可设定多种费率或优惠办法，随时调整。还可根据电脑的档次进行不同的计费方式。

5. 门禁管理子系统

门禁管理子系统包括图书馆门禁管理系统和宿舍门禁管理系统。
1）图书馆门禁管理系统
　　在图书馆门口安装图书检测仪、门禁机、通道机配合实现有效持卡人的进出。当人员在门禁机上刷卡进入图书馆时，若卡为有效卡，则通道机放行，否则不能进入。

2）宿舍门禁管理系统

在每栋宿舍楼大门上安装门禁控制锁和读卡器，经RS485总线连接到门禁控制器，并安装红外监控器。晚间在规定的回宿舍时间以后。必须刷卡进入。

门禁控制器内置大容量存储器，可联网，实时监控门禁控制器状态，也可脱机工作，明确记录每次打卡开门情况，联网时回传主机。

7.   智能巡更系统

智能巡更系统采用C/S结构的系统布局，运行在Windows系统平台。该系统把感应卡作为巡更系统的信息点，巡更人员手持的巡更棒为一个感应卡的阅读器，当巡更员沿指定线路巡检时，只需用巡更棒依次读取感应卡，该巡更人员巡更棒中.

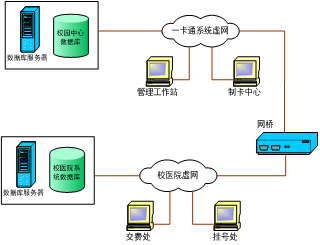

医疗管理子系统

医疗管理子系统可为患者建立电子医疗档案，随时查询、打印用药清单；自动根据患者身份和药品类别计算折扣，实现自动报销；充分将一卡通应用到挂号、收费、患者用药查询等各个功能，方便快捷，并可方便医院管理人员的总结工作。

9. 学籍管理子系统

学籍管理子系统的功能为：

（1）每学期学生凭非接触式IC卡交费、个资料登记； （2）学生所持智能卡有效期内注册手续的办理； （3）凭学生所持非接触式IC卡进行选课，查询成绩等； 学生获奖情况、处罚情况、考评情况和学籍异动情况管理； （4）学生成绩录入、排名、统计分析等；（5）学籍变动包括升学与毕业处理、学生调班等。

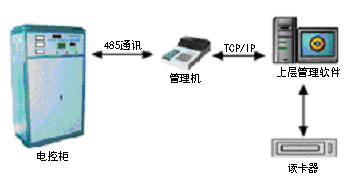

10. 智能控电子系统

智能控电子系统是解决集体公寓、宿舍用电管理难的理想方案。

读卡器设置在宿舍的公共区域，当学生宿舍的购电用完时，学生就可通过一卡通系统，在购电机（读卡器）处进行购电。

11. 开水房打水子系统
11.

12. 在打开水时，将有效校园卡插入读卡器后，读卡器将此信息传送给电磁阀，电磁阀控制打开水龙头，流量计又把水的流量送给读卡器，读卡器得到信息后，在校园卡进行扣钱。

    此系统中的读卡器、电磁阀、流量计均需AC24V供电。

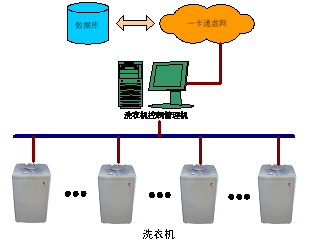

    12. 自助洗衣子系统。

    学生公寓中，现代化的服务越来越齐全，自助洗衣系统就是其中的一种。

    当学生持有效校园卡在读卡器上刷卡后，洗衣机会启动程序，工作起来。



13. 自助洗衣系统中，洗衣机上内置读卡器，预留有网络接口。自助式射频卡洗衣机(SQB50-E/IC SD)有三种工作模式：TCP/IP和RS-485两种联网模式、小钱包版不联网模式。三种工作模式可根据客户的具体需求进行选择。
    · TCP/IP模式：附有TCP/IP通讯模块，采用TCP/IP协议进行通信。
    · RS-485模式：附有RS-485通讯模块，采用RS-485协议进行通信。
    · 小钱包版不联网模式。
    　　1、 先扣钱后洗衣，定次减钱：每使用一次扣一次钱。
    　　2、 通过转款机往小钱包中转款，不记名不挂失。
    　　3、 不保存明细记录，可单台独立成系统。
