学校智能化解决方案（第十章）综合布线系统方案
综合布线系统建设校园网络的基础，是校园智能化系统的基础。综合布线系统要为语音通信、计算机网络、多媒体教学、远程教学、安防监控，校园一卡通等提供通讯路由。因此寻求一种更合理、更优化、弹性强、稳定性和扩展性好的布线技术。它不但能够满足现在的需求，还要能迎接未来对布线系统的挑战。
结构化布线系统是现代通讯领域高科技的结晶，它为用户提供了最合理的布线方式，并依靠其高品质的材料，一改传统布线面貌，为现代化的大厦能够真正成为智慧型的楼宇奠定了线路基础。它将计算机数据处理和数据通信系统、语音通信系统、广播系统、基带图像传输和处理系统、楼宇监控自动化系统等等，综合集成在一组布线系统内，以开放的体系，灵活的模块化结构，以及遵循国际工业标准的设计原则，支持众多厂家的系统及网络，从而达到信息的高度共享，以增强自动化管理的程序，也以最好的性能价格比来满足现代通信发展的需要和适应综合业务数字网（ISDN）的需要。
一、系统组成

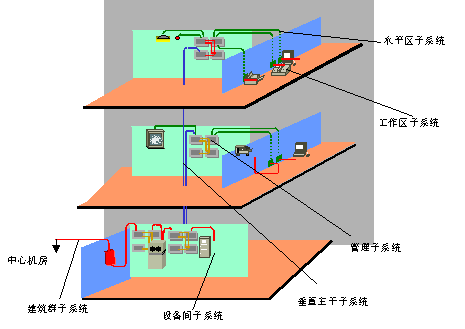

根据国际电子工业协会(EIA)和国际电信工业协会(TIA)制定的结构化布线系统标准(EIA/TIA568A)，及中国工程建设标准化协会制定的标准《建筑与建筑群综合布线系统工程设计规范》，结构化布线系统由工作区子系统、配线(水平)子系统、干线(垂直)子系统、设备子系统、管理子系统、建筑群子系统六个子系统组成。
二、用户需求分析
根据甲方要求及校园规划图，综合布线的中心设在基础实训中心，并设置了四个区域中心。区域中心内部采用6芯多模室外光纤，区域中心到基础实训中心采用12芯室外多模光纤。
综合布线系统的需求：
◆ 满足相关的国际标准和国家标准；
◆ 能够支持各种计算机网络设备，支持多媒体教学的应用；
◆ 具有先进性、可靠性和可扩充性；
三、系统总体结构设计
整个学校的布线系统采用光纤-UTP铜缆混合方案。考虑到楼群的结构及多模光缆、双绞线支持的最远距离，计算机中心机房设在实验楼。楼群配线间与楼宇配线间的数据主干系统采用六芯室外多模光缆连接，可支持从传统以太网、令牌环网、100Mb/s快速以太网、FDDI，622Mb/s ATM、千兆位高速以太网等多种应用，水平子系统布线，教学区、校前区（行政办公楼，培训楼）采用六类网线，其他区域采用超五类非屏蔽双绞线，既考虑到节约成本，又可支持高达622Mbps ATM和550MHz带宽图像应用，能更有效地减低串音干扰，使语音、数据及图像传输更清晰、更有效。
四、系统详细设计
（一）网络布线分布方案的确定
因学校的面积较大，建筑物的分布比较分散。如采用以网络中心为枢纽进行布线，必然会造成网络中心处的线缆过多，线缆长度过长。可按照单体建筑的平面布置和它们的隶属关系的程度划分为不同的区，设置区域网络中心，对网络进行控制。下面是根据学校的情况布置的结构化布线图：
- 综合布线系统配置标准
|
配置标准 |
最低配置 |
基本配置 |
综合配置 |
|
适用范围 |
适用于配置标准较低的场合 |
适用于中等配置标准的场合 |
适用于配置标准较高的场合 |
|
组网介质 |
铜芯对绞电缆组网 |
铜芯对绞电缆组网 |
用光纤和铜芯对绞电缆混合组网 |
|
系统配置 |
1）.每个工作区有1个信息点 2）每个信息插座的配线电缆为1条4对对绞电缆 3）干线电缆的配置，对计算机网络宜按24个信息插座配4对对绞线；对电话至少为每个信息插座配1对对绞线 |
1）每个工作区有2个或2个以上信息插座 2）每个信息插座的配线电缆为1条4对对绞电缆 3）干线电缆的配置，对计算机网络宜按24个信息年插座配4对对绞线，或集线器（HUB）或集线器群（HUB群）配4对对绞线 |
1）以基本配置的信息插座为基础配置 2）垂直干线的配置：每48个信息插座宜配2芯光纤或集线器（HUB）或集线器群（HUB群）配2芯光纤 3）如有用户需要光纤到桌面（FTTD），光缆可经或不经过FD（层配线架）直接从BD（单体配线架）引至桌面。 |
|
配线设备 |
用于计算机网络的配线设备，宜选用RJ45或IDC插接式模块 |
||
根据学校的实际需求，综合布线系统采用基本配置标准即可。
根据学校基本配置标准要求，对学院的综合布线信息点设置为：
- 教室内：每个教室内2个信息点；
- 行政办公楼内：每个办公室为2个信息点；
- 图书馆：每10平方米1个信息点；
- 实验楼：每实验室内4个信息点；
- 学生公寓：每间4个信息点。
（三）传输介质的选择
在系统设计中首先要考虑的是选用哪一类传输介质。结构化综合布线系统中常用有四种传输介质可供选择:
a. CAT.3 (三类)非屏蔽双绞线
b. 五类（超五类）非屏蔽双绞线（或屏蔽双绞线）
c. (GigaSPEED)千兆比特（六类）4对非屏蔽双绞线
d. 光缆
|
系统分级 |
最高传输频率 |
对绞电缆传输距离（m） |
光缆传输距离 |
||||
|
3类 |
5类 |
5e类 |
6类 |
多模 |
单模 |
||
|
A |
100kHz |
2000 |
3000 |
|
|
— |
— |
|
B |
1MHz |
200 |
260 |
|
|
— |
— |
|
C |
16MHz |
100 |
160 |
|
|
— |
— |
|
D |
100MHz |
— |
100 |
|
|
— |
— |
|
D+ |
100MHz |
— |
— |
100 |
|
— |
— |
|
E |
250MHz |
— |
— |
— |
100 |
— |
— |
|
光缆 |
— |
— |
— |
— |
— |
2000 |
3000 |
由此看出，三类线缆一般使用其作为语音和低速设备的传输介质，超五类线缆能支持最高100M的高速网络，技术成熟，在各行各业得到了广泛的应用；六类线缆则能达到250M的高速传输频率，技术也相对较为成熟，并能适应将来的千兆传输；光缆传输价格很昂贵，且对学校来说，必要性不大。在方案设计中传输介质选用超五类双绞线和六类双绞线。在教学区、办公区内采用六类布线系统，而在学生生活区等处采用超五类布线系统。
下面就学校的布线系统进行了分析：
|
序号 |
单体名称 |
网络点数量（个) |
备注 |
|
1 |
公共教学楼1 |
360 |
六类系统 |
|
2 |
公共教学楼2 |
360 |
六类系统 |
|
3 |
公共教学楼3 |
360 |
六类系统 |
|
4 |
图书馆 |
740 |
六类系统 |
|
5 |
综合实验楼1 |
420 |
六类系统 |
|
6 |
综合实验楼2 |
472 |
六类系统 |
|
7 |
院行政办公楼 |
904 |
六类系统 |
|
8 |
学术交流中心 |
298 |
六类系统 |
|
9 |
学院楼1 |
250 |
六类系统 |
|
10 |
学院楼2 |
250 |
六类系统 |
|
11 |
预留研发楼 |
250 |
六类系统 |
|
12 |
预留研发楼 |
250 |
六类系统 |
|
13 |
学生活动中心 |
53 |
六类系统 |
|
14 |
教工活动中心 |
60 |
六类系统 |
|
15 |
校医院 |
190 |
六类系统 |
|
16 |
教工宿舍 |
117 |
超五类系统 |
|
17 |
学生公寓1 |
1000 |
超五类系统 |
|
18 |
学生公寓2 |
1000 |
超五类系统 |
|
19 |
学生公寓3 |
1000 |
超五类系统 |
|
20 |
学生公寓4 |
1000 |
超五类系统 |
|
21 |
学生公寓5 |
1000 |
超五类系统 |
|
22 |
学生公寓6 |
1000 |
超五类系统 |
|
23 |
学生公寓7 |
1000 |
超五类系统 |
|
24 |
学生公寓8 |
1000 |
超五类系统 |
|
25 |
学生公寓9 |
1000 |
超五类系统 |
|
26 |
学生食堂（浴室） |
346 |
超五类系统 |
|
27 |
后勤用房1 |
17 |
超五类系统 |
|
28 |
后勤用房2 |
17 |
超五类系统 |
|
29 |
体育馆 |
150 |
超五类系统 |
|
30 |
合计 |
14864 |
|
