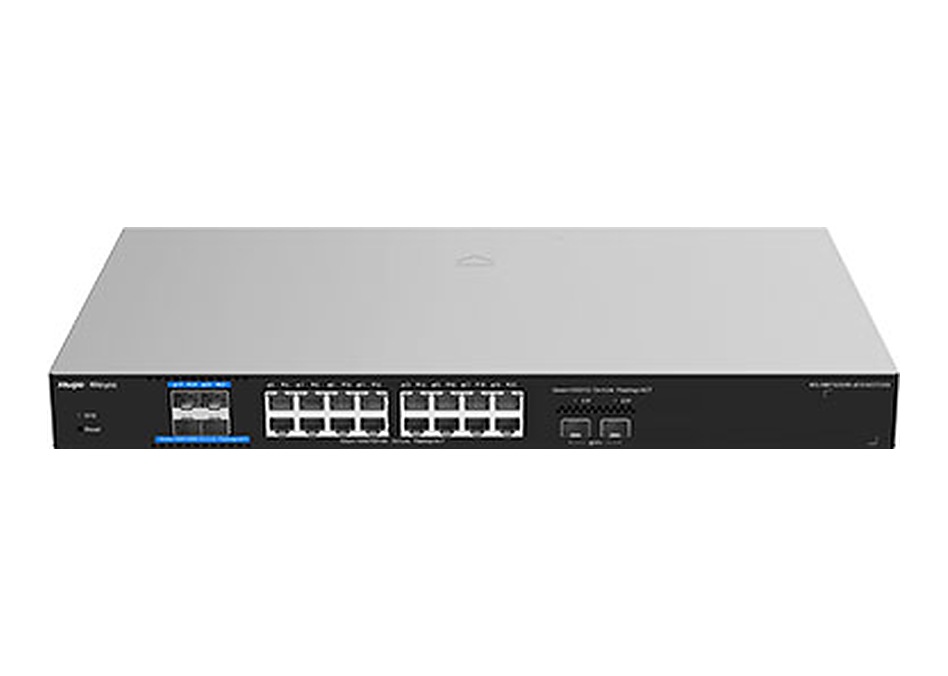

光网融合交换机|锐捷RG-NBF5200M-4FS16GT2XS|4口千兆分光16口千兆2口万兆|全光监控组网
光网融合交换机（OLT）解决的是监控和园区网里最费钱的两件事：线和弱电间。传统做法是每个摄像头一根网线回弱电间，点位一多，桥架塞满、交换机堆满、故障点也跟着变多。这台锐捷 RG-NBF5200M-4FS16GT2XS 用"一根主干光纤 + 分光器"替代一堆网线：主干只走光纤，末端用 ONU 就近接摄像头或 AP，弱电间里少一半设备。
端口怎么配：4 个分光口 + 16 个千兆电口 + 2 个万兆上联
- 4 个千兆 SFP/PON 复用光口：接分光器，一个光口最多分成 32 路（1:32），4 个口合计最多约 128 个 ONU。
- 16 个千兆电口：普通网线设备直接插——NVR、服务器、就近的摄像头或 AP，不一定都要走光。
- 2 个万兆 SFP+ 光口上联：上联到核心或机房，万兆带宽，多台级联也不憋。
这台机器是"双网融合"：既支持无源分光（P2MP，一根光纤带多个 ONU），也支持传统以太全光（P2P，一纤一设备）。两种组网方式可以在同一台设备上混用，按点位分布挑最省钱的那种。
为什么监控项目越来越多用全光
- 距离：网线超过 100 米就得加中继；光纤单模可以跑几公里，厂区、园区、学校跨楼栋一次到位。
- 线缆成本：主干一根光纤替代几十根网线，桥架和穿管工作量大幅下降。
- 弱电间：末端不再需要每层一台 PoE 交换机，只在有 ONU 的位置留个小盒子，弱电间面积和空调都能省。
- 抗干扰：光纤不导电，不受强电、变频器、雷击浪涌影响，工厂车间和室外立杆尤其明显。
代价是：每个末端要配一台 ONU（把光转成网口并给摄像头供电），这部分要单独算进清单——报价时把 OLT、分光器、ONU、光纤与熔接一起算，才是可比的总价。
调得快、看得见：3 分钟调通 + 光链路预警
传统全光网络最怕两件事：一是配置复杂，二是光路断了不知道断在哪。这台机器把这两件事压下来了：
- 3 分钟全光网调通：ONU 上线自动发现、自动下发配置，不用一台台登进去配。
- 光链路故障自动预警：光衰过大、光纤断、ONU 掉线，平台直接定位到具体端口和 ONU，不用拿光功率计满楼跑。
- 免授权费：后续增补 ONU 不需要再买网管平台软件授权，点位扩容只花硬件钱。
- 管理方式：支持 Web 本地管理、MACC 云平台和手机 APP，物业或 IT 远程就能看端口和终端状态。
带机能力：一口 32 路，整机可带约 300 路监控
官方给的说法是"万兆 SFP+ 上联，监控网可带摄像头 300 个"。粗算逻辑：4 个分光口按 1:32 分光，合计约 128 个 ONU，每个 ONU 通常下挂 2～3 台摄像头，总量落在 250～350 路这个区间。
实际能带多少，取决于三件事：码流（200 万 vs 800 万差好几倍）、分光比（1:8 比 1:32 更稳）、上联带宽（万兆是底线）。做方案时按"总码流 × 1.3"核算上联，比按路数估算靠谱。
产品特点
- 一台设备搞定分光接入 + 千兆电口接入 + 万兆上联，做中小型全光网络的融合核心
- 双网融合：P2MP 无源分光与 P2P 以太全光混用，老点位改造不用推倒重来
- 光链路故障自动预警，光衰/断纤/ONU 掉线可定位到端口
- ONU 增补不收取网管平台软件授权费用
- 6kV 端口防雷，室外立杆、厂区线路更抗浪涌
- 硬件 CPP（CPU 保护策略）+ 16K MAC + 396Gbps 交换容量，异常流量不冲击管理面
- 支持 VLAN（4094 个）、端口限速、IGMP Snooping，监控与办公可分区
- 标准 19 英寸 1U 机架（440×260×43.6mm，约 2.9kg），功耗约 41.8W
- 官方质保 3 年
技术参数（参考）
- 产品型号：锐捷（Ruijie）睿易 RG-NBF5200M-4FS16GT2XS（易光系列，网管型 OLT）
- 端口：4 × 千兆 SFP/PON 复用光口 + 16 × 10/100/1000BASE-T 电口 + 2 × 万兆 SFP+ 光口
- 分光：单光口最多 1:32，支持无源分光（P2MP）与以太全光（P2P）双模组网
- 交换容量：396Gbps；包转发率：108Mpps；MAC 地址表：16K
- VLAN：4094 个；QoS：端口限速（入/出）；组播：IGMP Snooping
- 管理：Web / MACC 云平台 / 手机 APP；ONU 免授权增补
- 安全：硬件 CPP（CPU 保护策略）
- 防雷：端口 6kV
- 电源与功耗：整机功耗约 41.8W；自然散热
- 尺寸重量：440×260×43.6mm，约 2.9kg（含包装约 4.02kg）
- 工作环境：0～50℃，湿度 5%～95% 不凝结；MTBF 40 万小时
- 质保：3 年
注：端口形态、分光比与固件功能会随硬件版本与授权不同，具体以报价单、铭牌与到货实物为准；ONU、分光器、光模块与光纤跳线为配套件，需按点位单独配置。
典型场景
- 园区/厂区监控：跨楼栋、跨车间距离远，主干走光纤，末端 ONU 就近取电接摄像头。
- 学校：教学楼、宿舍楼、操场分散，一栋楼一台分光器，弱电间集中到机房。
- 中小酒店：客房 ONU 同时给 AP、电视、电话供网，走廊不用再布一堆网线。
- 医院：门诊、住院楼分区，光纤不导电，抗干扰也便于分区隔离。
- 小区/公寓：弱电井到楼道用光纤，单元内 ONU 覆盖，后期加装不改主干。
选型与施工要注意的四件事
- ONU 必须配：OLT 是局端设备，末端没有 ONU 就没有网口。按点位数 + 备用数下单。
- 分光比别拉满：1:32 是上限不是常态，监控建议 1:8～1:16，光衰留余量更稳。
- 光纤要熔接和测试：主干、分光器、跳线的接头损耗要实测，施工方要出光功率测试记录。
- 供电要提前想：ONU 一般就近取电（弱电井、楼道配电箱），没有电源的位置要考虑 PoE 供电或改点位。
供货、安装与售后
设备自有渠道供货，可按项目配套 OLT、分光器、ONU、光模块、光纤跳线、机柜与配线架，一并出清单报价。北京区域内可上门做现场勘察、光路设计与点位规划，负责光纤熔接测试、设备上架、ONU 批量上线与整网验收，交付时提供光路图、端口/ONU 对应表与账号说明；后续可按次上门维修，也可签年度维保。
常见问题
光网融合交换机和普通交换机有什么区别？
普通交换机是"一个网口接一根网线"；光网融合交换机（OLT）是"一个光口经分光器带多个 ONU"。区别在于布线方式和末端形态：OLT 负责局端，ONU 负责末端转网口，主干只走光纤，适合点位分散、距离远的场景。
一定要用光纤吗？原来的网线还能用吗？
不一定。这台设备自带 16 个千兆电口，普通网线设备可以直接插；只有距离超过 100 米或点位分散的部分才走光纤，属于混合组网，改造项目不用把旧线全废掉。
ONU 需要单独买吗？贵不贵？
需要单独配，OLT 本身不带网口输出到末端。ONU 按端口数和是否带 PoE 供电分型号，单台成本不高，但要按点位数算进总预算。增补 ONU 不需要再买平台授权。
300 路是怎么算出来的？我这边能带多少？
官方口径是监控网可带约 300 路，前提是合理分光与万兆上联。实际按码流算：400 万像素按 6～8Mbps 估算，300 路约 2～2.4Gbps，万兆上联有富余；如果是 800 万像素或全程录像回传，路数要相应下调。
光路断了怎么排查？
平台会给出光链路告警并定位到端口和 ONU，先看是主干断、分光器端口坏还是 ONU 掉电，再用光功率计复测收光值。比传统"逐个点位拔网线"快得多。
